Energy Star 355-5952 Owner's Manual

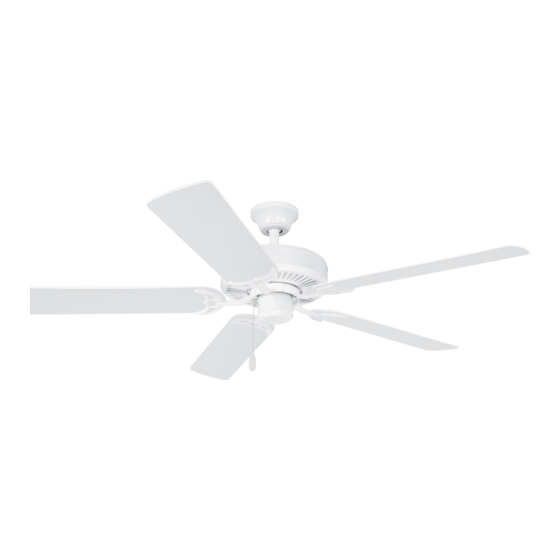

52” energy select ceiling fan
Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual

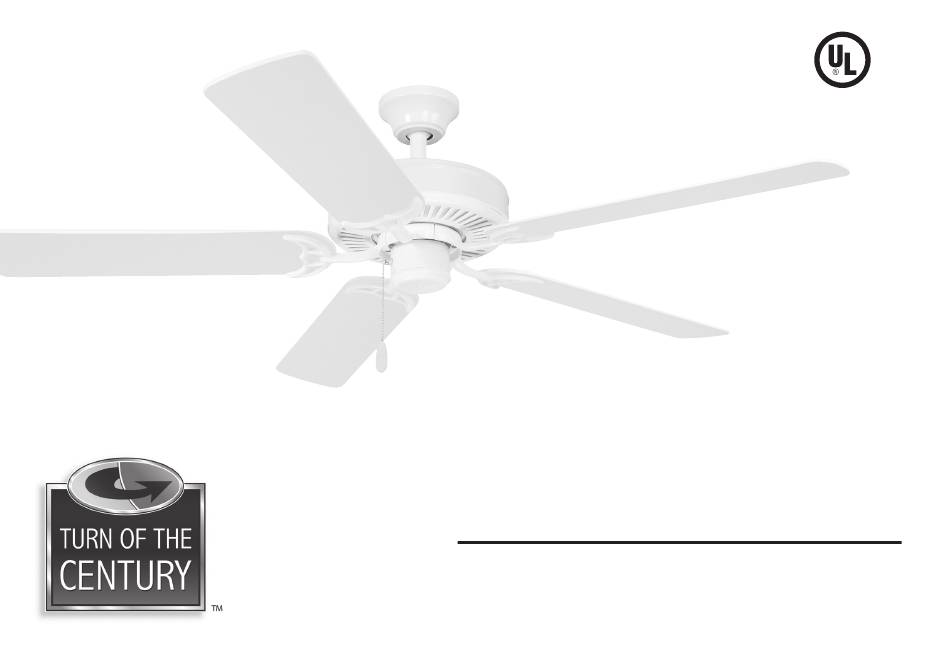

LISTED
52" Energy Select Ceiling Fan
Owner's Manual
Ventilador de Techo de 132.1cm
Manual del Propietario
SKU 355-5952

Advertisement

Chapters

Table of Contents
loading
Need help?

Need help?

Do you have a question about the 355-5952 and is the answer not in the manual?

Questions and answers

Related Manuals for Energy Star 355-5952

Summary of Contents for Energy Star 355-5952

  • Page 1 LISTED 52” Energy Select Ceiling Fan Owner’s Manual Ventilador de Techo de 132.1cm Manual del Propietario SKU 355-5952...

  • Page 2: Table Of Contents

    Care of Your Fan ......11 Troubleshooting ......11 Specifications ......12 Warranty Information ....13 QUESTIONS, PROBLEMS, MISSING PARTS: Please do not return to retailer: Call 1-800-749-3267 for any missing parts or questions regarding installation. Please reference your SKU (355-5952 white) or UPC (082392 636012 white).

  • Page 3: Safety Rules 1

    Safety Rules 1. READ AND SAVE THESE INSTRUCTIONS To reduce the risk of electric shock, insure electricity Avoid placing objects in path of the blades. has been turned off at the circuit breaker or fuse box To avoid personal injury or damage to the fan and before beginning.

  • Page 4: Unpacking Your Fan

    2. Unpacking Your Fan Unpack your fan and check the contents. You should have the following items: Electrical & Mounting Hardware 1. Slide-On Mounting Plate (inside canopy) 6. Blade Brackets (5) (3 plastic wire connectors, 1 hanger 2. Canopy pin, 1 locking pin) 3.

  • Page 5: Installing Your Fan 3

    Installing Your Fan 3. Tools Required Figures 1, 2, and 3 are examples of differ- ent ways to mount the outlet box. Phillips screw driver, straight slot screw driver, adjustable wrench, step ladder, and wire cutters. Mounting Options If there isn’t an existing outlet box, then read Figure 3 the following instructions.
  • Page 6 Hanging the Fan two non-slotted screws and loosen the slotted screws. This will enable you to REMEMBER remove the mounting plate (Figure 5). to turn off the power. Follow the steps below to hang your fan properly. Clevis Pin NOTE: This ceiling fan is supplied with two types of hanging assemblies;...
  • Page 7 “Close-to-Ceiling” Mounting 1. Remove the mounting plate from the (3 Screws) (3 of 6 Screws) canopy by loosening the four screws on the top of the canopy. Remove the two non-slotted screws and loosen the slotted screws. This will enable you to remove the mounting plate (Figure 5).
  • Page 8 Installing Fan to the Installing Fan to the mounting, seat the hanger ball in the mounting plate socket. Make sure the THE HOOK AS SHOWN IN FIGURE 11 IS ONLY Electrical Box Electrical Box TO BALANCE FAN WHILE ATTACHING WIRING. tab on the mounting plate socket is FAILURE TO HANG AS SHOWN IN FIGURE 11 properly seated in the groove in the...
  • Page 9 1. Connect the ground conductor of the 120v supply (this may be a bare wire or a wire with green insulation) to the green ground lead(s) of the fan (Figure 12). When using standard ceiling mounting, there are two green grounding leads; one from the ceiling mounting plate and Outlet Box one from the ball/downrod assembly.
  • Page 10 Finishing the Fan 2. Install the remaining two mounting screws into the holes in the canopy and Installation tighten firmly. 3. You may now proceed to attaching the STANDARD CEILING MOUNTING fan blades. WHEN USING THE STANDARD BALL/DOWN- LOCKING SLOTS OF CEILING CANOPY ARE ROD MOUNTING, THE TAB IN THE RING AT PROVIDED ONLY AS AN AID TO MOUNTING.
  • Page 11 Blade Balancing All blades are grouped by weight. Because natural woods vary in density, the fan may wobble even though the blades are weight matched. The following procedure should correct most fan wobble. Check after each step. 1. Check that all blade screws are secure. 2.

  • Page 12: Operating Your Fan

    10. Operating Your Fan TO REDUCE THE RISK OF PERSONAL INJURY, DO NOT BEND THE BLADE HOLDERS WHILE Warm weather - (Forward) A down- INSTALLING, BALANCING THE BLADES, OR CLEANING THE FAN. DO NOT INSERT FOREIGN ward air flow creates a cooling effect OBJECTS BETWEEN ROTATING BLADES.

  • Page 13: Care Of Your Fan

    Troubleshooting Care of Your Fan Here are some suggestions to help you Problem Solution maintain your fan. 1. Because of the fan’s natural movement, Fan will not start Check main and branch circuit fuses or breakers some connections may become loose. CAUTION: Make sure main power is off.

  • Page 14: Specifications

    12. Specifications FAN POWER AIRFLOW AIRFLOW CONSUMPTION EFFICIENCY GROSS CUBE SPEED VOLTS SIZE (CFM)* (WITHOUT LIGHTS) (Higher is Better WEIGHT WEIGHT FEET WATTS CFM/watt 1520.8 160.08 15.0 17.6 52” 3336.9 26.3 126.88 1.28 High 5707.1 66.4 85.95 These are approximate measures. They do not include Amps and Wattage used by the light kit.

  • Page 15: Warranty Information 13

    Warranty Information 13. 30-Year Limited Warranty 30-Year Limited Warranty on Motor The manufacturer warrants the fan motor to be free from defects in workmanship and ma- terial present at time of shipment from the factory for 30 years after the date of purchase by the original purchaser.
  • Page 16 ¿PREGUNTAS, PROBLEMAS O PIEZAS FALTANTES? Por favor, no devuelva al vendedor minorista: Llame a 1-800-749-3267 para cubrir las partes faltantes o cuestiones relacionadas con la instalación. Por favor usa como referencia el Nº de SKU (355-5952 blanco) o UPC (082392 636012 blanco).

  • Page 17: Normas De Seguridad

    1. Normas de seguridad LEE LAS INSTRUCCIONES Y GUÁRDALAS Para disminuir el riesgo de descarga eléctrica, asegúrate Evita colocar objetos en la trayectoria de las aspas. de que la electricidad ha sido apagada en el cortacircuitos Para evitar lesiones, o daños al ventilador y otros objetos; o la caja de fusibles antes de comenzar la instalación.

  • Page 18: Cómo Desempacar El Ventilador 2

    Cómo desempacar el ventilador 2. Desempaca tu ventilador y revisa el contenido. Deberá tener las siguientes piezas: Herrajes de montaje y electricidad 1. Placa de montaje deslizante 5. Aspas (5) (3 conectores plásticos de cable, 1 pasador (dentro de la cubierta) 6.

  • Page 19: Cómo Instalar El Ventilador

    3. Cómo instalar el ventilador Herramientas Las figuras 1, 2 y 3 son ejemplos de Soporte fuerte diferentes formas de montar la caja necesarias eléctrica. Destornillador Phillips, destornillador plano, llave ajustable, escalera de tijera y cortacables. Placa de Caja Opciones de montaje en eléctrica el techo...
  • Page 20 Cómo colgar el Montaje de techo Cables del motor Ensamblado estándar ventilador de tubo bajante/bola 1. Retira la placa de montaje de la cubi- RECUERDA Posición desconectar la corriente. Cubierta erta aflojando los cuatro tornillos de la de cierre Sigue estos pasos para...
  • Page 21 Montaje “Cerca del Techo” Collarín Collarín del motor 1. Retira la placa de montaje de la Tornillos y arandelas Tornillos cubierta aflojando los cuatro tornillos y arandelas de seguridad de seguridad (3 de 6 tornillos) de la parte superior de la misma. (3 tornillos) Quita los dos tornillos sin ranura afloja...
  • Page 22 Cómo instalar el usando uno de los orificios en el borde exterior de la cubierta de techo (Figura EL GANCHO COMO SE MUESTRA EN LA ventilador en la caja 11). Si usas el montaje estándar, FIGURA 11 SOLAMENTE ES PARA EQUILIBRAR asienta la bola de soporte en la placa del EL VENTILADOR MIENTRAS SE CONECTAN eléctrica...
  • Page 23 a tu circuito doméstico. Usa las tuercas de conexión de cables que vienen con tu ventilador. Asegura los conectores con cinta aislante. Asegúrate de que no existan conexiones o cables sueltos. 1. Conecta el conductor a tierra del cable de Caja eléctrica 120 voltios (puede ser un cable desnudo CADA TUERCA DEL CABLE (CONECTOR DE...
  • Page 24 Finalizar la instalación para asegurar en su sitio. Ajusta con del motor y aprieta los tornillos del firmeza los dos tornillos de montaje. motor. Por favor, ten en cuenta que los del ventilador tornillos del motor están en los soportes 2.
  • Page 25 Equilibrar las aspas Punto en Todas las aspas se agrupan por peso. el techo Como las maderas naturales varían en densidad, el ventilador puede oscilar aunque las aspas tengan el mismo peso. El siguiente procedimiento corregirá en gran medida la oscilación del ventilador. Verifica después de cada paso.

  • Page 26: Cómo Operar El Ventilador 10

    Cómo operar el ventilador 10. PARA REDUCIR EL RIESGO DE LESIONES PERSONALES, NO DOBLAR LOS SOPORTES DE LAS ASPAS DURANTE LA INSTALACIÓN, COMPENSACIÓN ASPAS LIMPIEZA DEL VENTILADOR. NO INSERTES Clima cálido - (Hacia adelante) Un flujo de OBJETOS EXTRAÑOS ENTRE LAS ASPAS EN aire hacia abajo crea un efecto refrescante FUNCIONAMIENTO.

  • Page 27: Cuidado Del Ventilador

    Solución de problemas Cuidado del ventilador Problem Solución Aquí tienes algunas sugerencias para el El ventilador no Verifica fusibles o disyuntores principales y secundarios. mantenimiento de tu ventilador. PRECAUCIÓN: Asegúrate de que esté desactivada la enciende electricidad principal. Verifica conexiones de cables en línea 1.

  • Page 28: Especificaciones 12

    Especificaciones 12. CONSUMO DE EFICIENCIA DE FLUJO FLUJO DE ENERGÍA DEL DE AIRE (MIENTRAS AIRE (PIES PESO PESO PIES TAMAÑO VELOCIDAD VOLTIOS VENTILADOR MÁS ALTA MEJOR) PIES CUAD. X NETO BRUTO CÚB (SIN LAS LÁMPARAS) MIN.)* CÚB. X MIN/VATIOS) EN VATIOS Baja 1520.8 160.08...

  • Page 29: Información De Garantía

    13. Información de garantía 30 años de garantía limitada 30 años de garantía limitada para el motor El fabricante garantiza de por 30 años, a partir de la fecha de compra por el comprador original, que el motor del ventilador no presenta defectos de fabricación ni de material desde la fecha de salida de la fábrica.
