- Page 1 2017 GDU Technology All Right Reserved 2017年 普宙飞行器科技（深圳）有限公司 版权所有 Quick Start Guide www.gdu-tech.com 快速操作指南 V1.0 2017.07 If you have any questions about this document， please call the telephone of GDU after-salecenter (400-888-7777). 如果您对说明书有任何疑问或建议，请拨打官方售后服务中心免 费客服电话：400-888-7777...

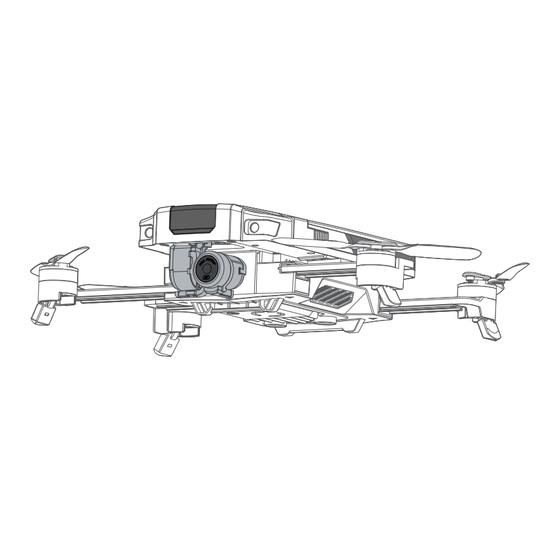

- Page 2 Aircraft The GDU O2 aircraft, featuring innovative sliding metal arm, aircraft and controller are combined in one, making itportable to carry, easy to use. The three-axis mechanical gimbal cameracan capture 4K videos and 13.25 megapixel photos; and it is equippedwith advanced binocular vision system,support intelligent obstacle avoidance, visual tracking, gesture recognizing, and other funny functions.
-
Page 3: Remote Controller
Specifications Remote Controller remote control is using pulling slide design, making it easy to Aircraft place mobile devices. It can offer a long-range and real-time data Take-off weight (without cover) 703 g transmission, maximum distance of 2 kilometers. Maximum working Take-off weight (with cover) 820g time is 1.5 hours. -
Page 4: Intelligent Battery
39.15 W Videos Intelligent Battery Capacity 4000 mAh Search for “GDU Mini” on the App Store or Google Play, or scan the Rated Voltage 11.4 V QR code to download the app on your mobile device. Battery Type LiPo 3S Watch the tutorial videos at www.gdu-tech.com or in the GDU Mini App. -
Page 5: Charge The Batteries
Combination： When packing O2, please unlock the limit switch of remote 4. Charge the Batteries controller; then make green& red points at the bottom of aircraft to be in parallel with mobile phone locking position on the controller;... -
Page 6: Prepare The Remote Controller
5. Prepare the Remote Controller 4) Lock the phone to its proper position and connect the larger end of the cable with the phone charging port; make sure the backward switch is locked. 1) Unfold the Remote Controller Antenna; Strong signal Weak signal 2) Unlock the Remote Controller;... - Page 7 Ensure the arms and propellers are unfolded before taking off. Unfold the arms The GDU O2 can be controlled by using the Remote Controller or the GDU Unfold the propellers Mini app. To switch control mode, please restart the aircraft and then select...
- Page 8 Wi-Fi Password： 12345678 . ① push left stick up slowly; ① push left stick down slowly 3) Launch the GDU Mini app , then click to start shooting into the flight interface. until Aircraft lands on the ground, and motors stopped;...
- Page 9 7. Electronic fence time page exchange 4. RTH 8. Plan Waypoints Please watch the tutorial videos on GDU Mini app or GDU official website www.gdu-tech.com so that you can handle the aircraft and use the functions of intelligent following properly.
- Page 10 ·Please do not fly in public crowd areas; ·Please do not use the aircraft in places which are forbidden by law or authoritative departments. Information is subject to change without notice. Please find the latest version information on GDU official website: http//www.gdu-tech.com...
- Page 11 认识 O 飞行器采用滑道抽拉金属机臂， 整机可与遥控器一体化收纳， 抽拉折 叠， 精致便携。三轴云台相机可稳定拍摄 4K 超高清视频与 1325 万像 素照片， 同时飞行器配备先进的智能视觉系统， 可实现智能避障、 目标跟随、 手势控制等功能。 1. 一体式云台相机 7. 飞行器机头指示灯 2. 下视视觉系统 8. 螺旋桨 3. 前视视觉系统 9. 电池 4. 调参 / 数据接口 （MicroUSB） 10. 电池电量指示灯 5. 电机 11. 电源开关 6. 脚架 12.
- Page 12 技术规格 遥控器 遥控器采用抽拉式设计，可轻松放置手机。遥控器可在最大 2 千米 飞行器 通信距离内完成飞行器与相机的各种操作与设置，通过 GDU Mini App 起飞重量（不含网罩） 703 g 在手机端实时显示高清画面。遥控器最长工作时间约为 1.5 小时。 起飞重量（含网罩） 820 g 最大上升速度 5m/s（运动模式） 最大下降速度 3m/s 最大水平飞行速度 15m/s（运动模式， 海平面附近无风环境） 最大飞行海拔高度 3500m 1. 状态显示屏 最长悬停时间 20 分钟（无风环境） 2. 遥杆 最远续航里程 13km（无风环境） 3. 天线 工作环境温度...
- Page 13 请在 GDU Mini APP 或官方网站内观看教学视频。 电池 容 量 4000 mAh 额定电压 11.4 V 电池类型 LiPo 3S 能 量 45.6 Wh 电池整体重量 约 283 g 最大充电功率 78 W GDU 官方网站 GDU Mini APP GDU Mini APP 要求使用 iOS9.0 及以上系统或 Android4.4 及以上版本。...
- Page 14 2. O 拆分与组合 3. 电量检查 拆分：使用 O 时，请先打开遥控器限位卡扣锁 , 用食指向前推遥控器 活动侧（有 C2 按键的为活动侧），并取下遥控器使遥控器与飞行器分 开；如下图 低 电量 高 飞行器电池电量检查： 遥控器电量检查： 短按一次电源开关检查电量。短 长按 3 秒开启遥控器。在显示屏 按 1 次、长按 2 秒开启或关闭飞 左边可查看遥控器电量，当飞行 行器电源。 器与遥控器连接时显示屏右边可 锁 开 查看飞行器电量。再长按 3 秒关 闭遥控器。 4. 充电 组合：收纳 O 时，先打开遥控器限位卡扣锁，将遥控器上的手机卡位...
- Page 15 5. 准备遥控器： 4) 请将手机卡入到合适的位置，连接线另一端连接手机充电接口；请 务必锁紧遥控器背面限位卡扣锁； 1) 请展开遥控器天线； 信号强 信号弱 2) 抽拉遥控器时请先打开限位卡扣锁； 5) 使用完后请取下手机，将连接线固定在卡钩中； 锁 开 3) 请选择对应的连接线，连接线小头先穿进卡线槽；...
- Page 16 6. 准备飞行器 3) 安装飞行器电池； 1) 请取下云台保护罩； 云台保护罩可在携带时保护云台相机，请在使用飞行器时确认云台保护罩是否 移除！ 7. 准备飞行 2) 拉开机臂到限位标识并展开桨叶和脚架，确保展开后的位置处于几 何对称状态； GDU Mini 开启遥控器 开启飞行器 运行 GDU Mini App （将机臂拉至限位标识处） 请确保首先展开机臂，然后将飞行器桨叶全部展开最后开启飞行器； 咔! 支持手机 APP 操控，如需切换操作方式请重启飞行器后再进行选择操作模式 展开机臂 和设备； 展开桨叶...
- Page 17 电机启动 / 停： 开启飞行器 连接飞行器 运行 APP 一键起飞 WIFI 起飞： 降落： 1) 开启飞行器； ① 缓慢向上推动油门杆 ① 缓慢向下推动油门杆至 2) 手机连接飞行器的 Wi-Fi ：GDU-02-A-xxx 密码：12345678； 飞行器落地，电机停转 3) 运行 GDU Mini App 点击开始拍摄进入飞行界面； ② 按遥控器上一键起飞 ② 按遥控器上一键返航 4) 点击一键起飞，飞行器起飞悬停在 2 米高度，同时 APP 界面出现虚 按键 按键 拟摇杆可控制飞行。...
- Page 18 4. 右操作杆 8. 相机设置 12. 云台俯仰 4）航程规划： 2）一键起飞：点击一键起飞，飞行器起飞至 2 米高处悬停，同时钥匙 自动滑向锁头解锁，界面出现控制摇杆； 1. 首页 5. 垂直降落 9. 定位当前位置 2. 设置 6. 橡皮擦 10. 地图切换 3. 航迹规划 / 实时页面切换 7. 电子围栏 4. 一键返航 8. 设置航迹点 请在 GDU Mini App 或 GDU 官方网站观看教学视频以正确使用飞行器操作与智 能跟随等功能。...
- Page 19 ·控制飞行高度低于 120 米。 1. 首页 5. 一键起飞 9. 云媒体 2. 设置 6. 一键返航 10. 拍照、 录像切换按键 3. 左操作杆 7. 垂直降落 11. 拍照 / 录像按键 禁飞区、飞行安全认识对于您和周围人群与环境的安全非常的重要。 请您仔细阅读《免责声明》 4. 右操作杆 8. 相机设置 12. 云台俯仰 ≥10m/s ·请勿在酒后、疲劳或其它精神状态不佳的情况下使用本产品。 ·禁止在人群密集的公共场地使用本产品。 ·禁止在法律和相关管理单位限制的区域使用本产品。 本指引如有更新，恕不另行通知。您可以再 GDU 官方网站查询最新版本信息 http://www.gdu-tech.com...
