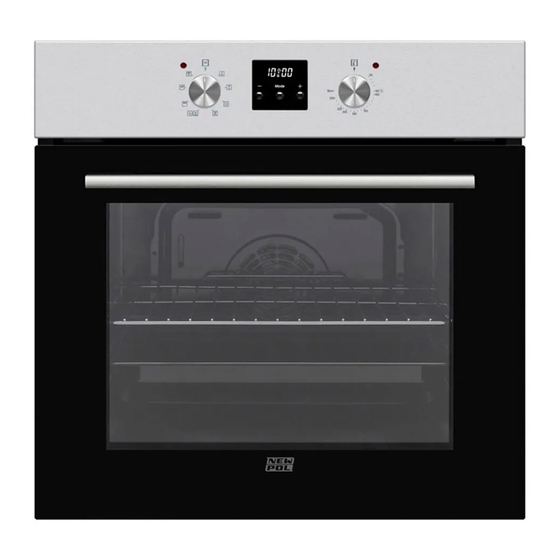

ES Manual de usuario de horno integrado PT Forno Embutido / Manual de Utilizador EN Built-in Oven / User Manual NWH65HGX...
Page 2
Gracias por elegir este producto. Este Manual de usuario contiene información de seguridad e instrucciones importantes relacionadas con el uso y mantenimiento del aparato. Tómese el tiempo que necesite para leer este Manual de usuario antes de usar el aparato y guárdelo por si tuviese que consultarlo más adelante.
ÍNDICE 1.INSTRUCCIONES DE SEGURIDAD ................4 1.1. Advertencias generales de seguridad ................4 1.2. Advertencias para la instalación ..................6 1.3. Durante el uso .......................7 1.4. Durante la limpieza y el mantenimiento.................8 2.INSTALACIÓN Y PREPARACIÓN PARA SU USO ............10 2.1. Instrucciones para el instalador ...................10 2.2.
1. INSTRUCCIONES DE SEGURIDAD • Lea detenidamente todas las instrucciones antes de usar el aparato y guarde este manual en un lugar de fácil acceso para poder consultarlo cuando sea necesario. • Este manual ha sido redactado para más de un modelo.
Page 5
• Durante el uso, el aparato se calentará. Se debe tener cuidado a fin de evitar tocar los elementos de calentamiento que hay dentro del horno. • Durante el uso, los tiradores se pueden calentar en un corto período de tiempo. •...
compatibles. Las especificaciones de este aparato se indican en la etiqueta. PRECAUCIÓN: Este aparato solo ha sido diseñado para cocinar alimentos en el interior de una vivienda. No se debe usar para ningún otro fin o aplicación, como para uso no doméstico, en un entorno comercial o para calentar una habitación.
detecta algún tipo de defecto, no use el aparato y póngase en contacto inmediatamente con un agente de servicio cualificado. Los materiales empleados para el embalaje (nailon, grapas, espuma de estireno, etc.) pueden resultar dañinos para los niños y se deben recoger y retirar inmediatamente. •...
• En ningún caso se debe cubrir el horno con papel de aluminio, ya que existe la posibilidad de que se produzca un sobrecalentamiento. • No coloque platos o bandejas de horno directamente sobre la base del horno mientras se esté...
Page 9
• Para preservar la eficacia y seguridad del aparato, le recomendamos que use siempre piezas de repuesto originales y que llame a un agente de servicio autorizado cuando sea necesario. Declaración de conformidad de la CE Declaramos que nuestros productos cumplen con las directivas, decisiones y normativas europeas pertinentes y con los requisitos enumerados en los estándares mencionados.
2. INSTALACIÓN Y directamente sobre un lavavajillas, frigorífico, congelador, lavadora o PREPARACIÓN PARA SU USO secadora. ADVERTENCIA: Este aparato debe instalarlo una persona de servicio 2.2. instAlAción del horno autorizada o un técnico cualificado siguiendo Los aparatos se suministran con kits de las instrucciones proporcionadas en esta instalación y se pueden instalar en una guía y cumpliendo las normativas locales...
Page 11
Instalación bajo una encimera Instalación en una unidad de pared Una vez que se hayan realizado las conexiones eléctricas, inserte el horno en el armario empujándolo hacia delante. Abra la puerta del horno e inserte 2 tornillos en los orificios que se encuentran en el bastidor del horno.
2.3. conexión eléctricA y seguridAd • Fije el cable de alimentación a la abrazadera de cable y a continuación ADVERTENCIA: La conexión eléctrica cierre la tapa. de este aparato debe realizarla una persona de servicio autorizada o un • La conexión de la caja de terminales se electricista cualificado conforme a las encuentra en la caja de terminales.
3. CARACTERÍSTICAS DEL PRODUCTO Importante: Las especificaciones para el producto varían y el aspecto del aparato podría variar con respecto al mostrado en las figuras que se muestran debajo. Lista de componentes 1. Panel de mando 2. Tirador de puerta de horno 3.
4. USO DEL PRODUCTO un estante a la vez con esta función. Función de ventilador: Las luces 4.1. controles del horno de advertencia y del Mando de control de funciones del horno termostato del horno Gire el mando hasta el símbolo se encenderán y correspondiente de la función de cocción comenzarán a operar...
y VapClean tardará unos 30-60 Función de grill minutos en prepararlo para una rápido: Las luces de limpieza sencilla. advertencia y del termostato del horno 4.2. mesA de cocción se encenderán y comenzarán a operar los elementos de Platos calentamiento superiores y del grill. Esta función se usa para cocinar al grill más rápidamente y para cocinar al grill alimentos Hojaldre...
Page 16
3. Pasados unos Descripción de la función segundos, el punto volverá a parpadear Cocción automática y permanecerá iluminado. Cocción manual Tiempo de cocción Ajuste de tiempo de advertencia sonora El tiempo de advertencia sonora se puede Tiempo final de cocción establecer en cualquier valor entre 0:00 y 23:59 horas.
Page 17
Ajuste de tiempo semiautomático 2. Pulse “MODE” (período de cocción) (MODO) hasta que vea “end” (fin) y el símbolo Esta función le ayuda a cocinar un período en la pantalla. de tiempo fijo. Se puede establecer un Parpadearán “A” y la rango de tiempo de entre 0 y 10 horas.
Page 18
Ajuste de sonido 3. Seleccione el período de tiempo que Para ajustar el volumen de la advertencia desee mediante los sonora mientras se muestra la hora actual, botones “+” y “-”. mantenga pulsado el botón “-” durante 1-2 segundos hasta que suene una señal sonora.
****Los accesorios pueden variar en función del modelo adquirido. La bandeja honda La bandeja honda es ideal para estofados. Coloque la bandeja en cualquiera de los estantes y empújela hasta el fondo para asegurarse de que quede bien colocada. Colector de agua A veces al cocinar, se produce condensación en el cristal interior de la puerta del horno.
Page 20
• Si se derrama algún líquido, límpielo • Las manchas de tomate, pasta de inmediatamente para impedir que se tomate, kétchup, limón, derivados del dañe cualquier parte. aceite, leche, productos azucarados, bebidas azucaradas y café se deben No utilice productos para limpiar a limpiar de inmediato con un paño vapor en ninguna parte del aparato.
Extracción de la parrilla Para quitar la parrilla, tire de ella tal como se indica en la figura. Una vez que la haya liberado de los clips (a), levántela. Si la puerta del cristal es una puerta de horno de triple cristal, la tercera capa de cristal se puede quitar de la misma manera que la segunda capa.
6. SOLUCIÓN DE PROBLEMAS Y TRANSPORTE 6.1. solución de problemAs Si sigue teniendo algún problema con su aparato tras comprobar estos pasos básicos de resolución de problemas, póngase en contacto con un técnico de servicio autorizado o con un técnico cualificado. Problema Posible causa Solución...
7. ESPECIFICACIONES TÉCNICAS 7.1. FichA energéticA Marca Modelo NWH65HGX Tipo de horno ELÉCTRICO Masa 29,0 Índice de eficiencia energética – convencional 103,6 Índice de eficiencia energética – ventilación forzada 94,0 Clase energética Consumo de energía (electricidad) - convencional kWh/ciclo 0,87 Consumo de energía (electricidad) –...
Page 24
Obrigado por escolher este produto. Este Manual de Utilizador contém informações de segurança e instruções importantes relativamente ao manuseamento e manutenção do seu eletrodoméstico. Por favor, despenda algum tempo a ler este Manual de Utilizador antes de utilizar o seu eletrodoméstico e guarde-o para referência futura.
Page 25
ÍNDICE 1.INSTRUÇÕES DE SEGURANÇA ..................4 1.1. Avisos Gerais de Segurança ..................4 1.2. Avisos de instalação ......................6 1.3. Durante a Utilização ......................7 1.4. Durante a Limpeza e Manutenção ................8 2. INSTALAÇÃO E PREPARAÇÃO PARA UTILIZAÇÃO ............10 2.1. Instruções para o Instalador ..................10 2.2.
1. INSTRUÇÕES DE SEGURANÇA • Leia cuidadosamente todas as instruções antes de utilizar o seu eletrodoméstico e guarde-as num local conveniente para consulta quando necessário. • Este manual foi preparado para mais do que um modelo, portanto, o seu eletrodoméstico poderá não possuir algumas das características aqui descritas.
Page 27
• Durante a utilização o eletrodoméstico irá ficar quente. Deverá ser tido cuidado para evitar tocar nos elementos quentes dentro do forno. • As pegas podem ficar quentes após um curto período durante a utilização. • Não utilize detergentes abrasivos ou escovas de arame para limpar o vidro da porta do forno ou outras superfícies.
CUIDADO: Este eletrodoméstico foi concebido apenas para cozinhar alimentos e serve apenas para uso doméstico. Não deverá ser utilizado para qualquer outro propósito ou em qualquer outra aplicação, como por exemplo, utilização não doméstica, em ambiente comercial ou para aquecer uma divisão.
qualificado imediatamente. O material utilizado no embalamento (nylon, agrafos, isopor, etc.) poderá ser perigoso para crianças e deverão ser imediatamente removidos e recolhidos. • Proteja o seu eletrodoméstico da atmosfera. Não o exponha ao sol, à chuva, à neve, ao pó ou a humidade em excesso.
extremamente quente e pode danificar o produto. Não deixe o fogão sozinho quando cozinhar com óleos líquidos ou sólidos. Os mesmos poderão pegar fogo em condições de aquecimento extremas. Nunca coloque água sobre as chamas que são causadas pelo óleo, ao invés disso, desligue o fogão e cubra a panela com a tampa ou com um cobertor de incêndio.
Page 31
Declaramos que os nossos produtos cumprem com as Diretivas, Decisões e Regulamentações Europeias e com os requisitos listados nos padrões referenciados. Este eletrodoméstico foi indicado para ser apenas utilizado para cozinhar em casa. Qualquer outra utilização (como por exemplo, aquecer uma divisão) é...
2. INSTALAÇÃO E PREPARAÇÃO • O eletrodoméstico não deverá ser instalado diretamente por cima de PARA UTILIZAÇÃO uma máquina de lavar, frigorífico, NOTA: Este eletrodoméstico deverá congelador, máquina de lavar ou ser instalado por uma pessoa de máquina de secar. serviço autorizada ou técnico qualificado, de acordo com as instruções neste guia e 2.2.
Page 33
Instalação debaixo de bancada Instalação numa unidade de parede Após a realização das conexões elétricas, insira o forno no armário empurrando-o para a frente. Abra a porta do forno e insira 2 parafusos nos orifícios localizados na estrutura do forno. Enquanto a estrutura do produto toca na superfície de madeira do armário, aperte os parafusos.
2.3. seGurAnçA e liGAção elétricA • Fixe o cabo de alimentação no grampo do cabo e depois feche a tampa. NOTA: A ligação elétrica deste eletrodoméstico deverá ser realizada • A conexão da caixa terminal é colocada por uma pessoa de serviço autorizada na caixa terminal.
3. CARACTERÍSTICAS DO PRODUTO Importante: As especificações do produto variam e a aparência do seu eletrodoméstico poderá ser diferente daquilo que é indicado nas imagens abaixo. Lista de Componentes 1. Painel de Controlo 2. Pega da Porta do Forno 3. Porta do Forno Painel de Controlo Please use product lease use pro...
4. UTILIZAÇÃO DO PRODUTO Função da Ventoinha: O termóstato do forno e as luzes de aviso 4.1. controlos do Forno acender-se-ão e os Botão Giratório de Controlo de Função elementos de aquecimento superior de Forno e inferior e a ventoinha Rode o botão giratório até...
demorará cerca de 30-60 minutos a preparar Função de Grelhar o forno para ser facilmente limpo. Rápido: O termóstato do forno e as luzes de 4.2. mesA de cozinhAr aviso acender-se-ão e a grelha e os elementos de aquecimento superior Pratos irão começar a funcionar.
Page 38
3. Após alguns Descrição das funções segundos, o ponto irá parar de piscar e Cozedura automática ficará aceso. Cozedura manual Tempo de cozedura Ajuste de hora com aviso sonoro A hora do aviso sonoro poderá ser definida Hora de fim de cozedura para qualquer hora entre 0:00 e 23:59.
Page 39
1. Selecione a função de cozinhar e a temperatura desejadas utilizando os botões 3. Utilize os botões “+” giratórios. e “-” para definir a hora de final desejada. 2. Prima “MODE” (MODO) até ver “dur” e o símbolo no ecrã do visor.
Page 40
soar um sinal diferente. Existem três tipos diferentes de sinais sonoros. Selecione 4. A hora atual irá o som desejado e não prima quaisquer reaparecer no ecrã outros botões. Após um curto período de e os símbolos “A”, tempo, o som selecionado será guardado. permanecerão Acessórios acesos.
Coloque o tabuleiro em qualquer calha e empurre-o até ao final para se certificar de que está colocado corretamente. Coletor de Água Em alguns casos, aquando da cozedura, poderá surgir condensação no vidro interior Tabuleiro pequeno da porta do forno. Isto não é uma avaria do O tabuleiro pequeno é...
Page 42
Não utilize detergentes que cozedura. contenham partículas uma vez que Não deixe vinagre, café, leite, sal, estas poderão arranhar o vidro, as água, limão ou sumo de tomate em partes esmaltadas e/ou pintadas do seu cima do aço inoxidável durante um eletrodoméstico.
3. Coloque o vidro debaixo do suporte de localização (x) na direção de C. Remoção da Prateleira de Rede Para remover a calha de rede, puxe a calha de rede tal como indicado na imagem. Após a libertar dos clipes (a), levante-a. Se a porta do forno for uma porta de forno de vidro triplo, a camada de vidro tripla pode ser removida da mesma...
Page 44
Fonte de luz substituível por um profissional A lâmpada foi criada especificamente para ser utilizada em eletrodomésticos de cozinha. Não é adequada para iluminar uma divisão da casa. PT - 22...
6. RESOLUÇÃO DE PROBLEMAS E TRASPORTE 6.1. resolução de problemAs Se ainda assim tiver um problema com o seu eletrodoméstico, após a verificação destes passos de resolução de problemas básicos, por favor, entre em contacto com a pessoa de serviço autorizada ou com um técnico qualificado. Problema Causa Possível Solução...
Page 46
Thank you for choosing this product. This User Manual contains important safety information and instructions on the operation and maintenance of your appliance. Please take the time to read this User Manual before using your appliance and keep this book for future reference. Icon Type Meaning...
Page 47
CONTENTS 1.SAFETY INSTRUCTIONS ....................4 1.1 General Safety Warnings ....................4 1.2 Installation Warnings ......................6 1.3 During Use ........................7 1.4 During Cleaning and Maintenance .................8 2.INSTALLATION AND PREPARATION FOR USE ..............9 2.1 Instructions for the Installer ....................9 2.2 Installation of the Oven ....................9 2.3 Electrical Connection and Safety..................
1. SAFETY INSTRUCTIONS • Carefully read all instructions before using your appliance and keep them in a convenient place for reference when necessary. • This manual has been prepared for more than one model therefore your appliance may not have some of the features described within.
Page 49
the oven. • Handles may get hot after a short period during use. • Do not use harsh abrasive cleaners or scourers to clean the oven door glass and other surface. They can scratch the surfaces which may result in shattering of the door glass or damage to surfaces.
heating a room. • Do not use the oven door handles to lift or move the appliance. • All possible measures have been taken to ensure your safety. Since the glass may break, care should be taken while cleaning to avoid scratching. Avoid hitting or knocking the glass with accessories.
• Any materials (i.e. cabinets) around the appliance must be able to withstand a minimum temperature of 100°C. • The appliance must not be installed behind a decorative door, in order to avoid overheating. 1.3 DurinG uSe • When you first use your oven you may notice a slight smell.
• Make sure the appliance control knobs are always in the “0” (stop) position when it is not in use. • The trays incline when pulled out. Take care not to spill or drop hot food while removing it from the ovens.
2. INSTALLATION AND 2.2 inStallation of the oven PREPARATION FOR USE The appliances are supplied with installation kits and can be installed in a WARNING : This appliance must be worktop with the appropriate dimensions. installed by an authorised service The dimensions for hob and oven person or qualified technician, according to installation are given below.
Page 54
Installation under a worktop Installation in a wall unit After making the electrical connections, insert the oven into the cabinet by pushing it forward. Open the oven door and insert 2 screws in the holes located on the oven frame. While the product frame touches the wooden surface of the cabinet, tighten the screws.
2.3 eleCtriCal ConneCtion anD Safety WARNING: The electrical connection Blue of this appliance should be carried out by an authorised service person or qualified electrician, according to the instructions in this guide and in compliance with the current local regulations. WARNING: THE APPLIANCE MUST BE EARTHED.
3. PRODUCT FEATURES Important: Specifications for the product vary and the appearance of your appliance may differ from that shown in the figures below. List of Components 1. Control Panel 2. Oven Door Handle 3. Oven Door Control Panel Please use product lease use pro 4.
4. USE OF PRODUCT Fan Function: The oven’s thermostat and warning lights will 4.1 oven ControlS switch on, and the Oven function control knob upper and lower Turn the knob to the corresponding symbol heating elements and of the desired cooking function. For the fan will start operating.
preheat the oven for about 10 minutes. Puff Pastry 2-3-4 170-190 25-35 Warning: When grilling, the oven door Cake 2-3-4 150-170 25-35 must be closed and the oven Cookie 2-3-4 150-170 25-35 temperature should be adjusted to 190°C. Stew 175-200 40-50 Double Grill and Fan Chicken...
Page 59
1. Press the “+” and “-” keys simultaneously. 3. The symbol will Symbol will remain illuminated, the appear, and the dot time will be saved and in the middle of the the warning will be set. screen will start to flash.
Page 60
This function automatically starts the oven 3. Select the desired so that cooking will finish at a set time. You cooking time period can set an end time of up to 10 hours after using the “+” and “-” the current time of day. Prepare the food for keys.
Sound Adjustment The Deep Tray To adjust the volume of the audible warning The deep tray is best used for cooking sound, while the current time of day is stews. displayed, press and hold the “-” button for Put the tray into any rack and push it to the 1-2 seconds until an audible signal sounds.
• Wipe the oven with a soft cloth soaked in soapy water after each use. Then, The Water Collector wipe the oven over again with a wet In some cases of cooking, condensation cloth and dry it. may appear on the inner glass of the oven door.
responsible for any damage caused by the use of inappropriate cleaning products or methods. Removal of the Inner Glass You must remove the oven door glass before cleaning, as shown below. 1. Push the glass in the direction of B and release from the location bracket (x).
Page 64
Changing the Oven Lamp WARNING: Switch off the appliance and allow it to cool before cleaning your appliance. • Remove the glass lens, then remove the bulb. • Insert the new bulb (resistant to 300 °C) to replace the bulb that you removed (230 V, 15-25 Watt, Type E14).
6. TROUBLESHOOTING&TRANSPORT 6.1 troubleShootinG If you still have a problem with your appliance after checking these basic troubleshooting steps, please contact an authorised service person or qualified technician. Problem Possible Cause Solution Check whether there is power supplied. Oven does not switch Power is switched off.
