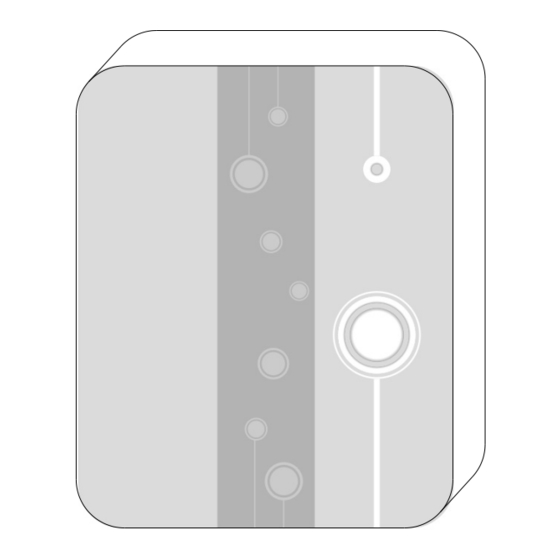

MAGIC CONTROLLING Wi-Fi MODULE
Keep your Inverter Pool Heat Pump in hand

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the MAGIC CONTROLLING Wi-Fi MODULE and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Hayward MAGIC CONTROLLING Wi-Fi MODULE

Summary of Contents for Hayward MAGIC CONTROLLING Wi-Fi MODULE

  • Page 1 MAGIC CONTROLLING Wi-Fi MODULE Keep your Inverter Pool Heat Pump in hand...

  • Page 2: Table Of Contents

    CONTENT 1 The brief introduction of Wi-Fi module 1.1 Spare parts of Wi-Fi module Description of the magic controlling 2 The installation of Wi-Fi module 2.1 Opening the heat pump 2.2 Connection 2.3 Reinstall 3 The using of Wi-Fi module 3.1 Wi-fi module work 3.2 Download the APP 3.3 Register...

  • Page 3: The Brief Introduction Of Wi-Fi Module

    OPERATION AND USE The brief introduction of Wi-Fi module 1.1 Contents of the accessory pack The first kind of accessory ( 1) ( 1) ( 1) The second accessory ( 1) ( 1) 1.2 Description of the magic controlling LED light( on = green ) Network configuration button 1.Keeping-on blue light indicates power is on;...

  • Page 4: The Installation Of Wi-Fi Module

    OPERATION AND USE 2 The installation of Wi-Fi module 2.1 Opening the heat pump 2.2 Connection Display Without Wi-Fi module With Wi-Fi module...

  • Page 5: Reinstall

    OPERATION AND USE 2.3 Reinstall 3 The using of Wi-Fi module 3.1 Wi-Fi module work You need to prepare intelligent terminals (such as mobile devices), networks (such as routers), then you can achieve remote control. Connections are as follows: Green...

  • Page 6: Download The App

    OPERATION AND USE 3.2 Download the APP For the Android version: Search `Smart Temp Inverter` in the Google playstore, download it and then install it. Search Smart Temp Inverter Google Play For the IOS version: Search `Smart Temp Inverter` in the APP store,download it and then install it.

  • Page 7: Register

    OPERATION AND USE 3.3 Register Email address Email address Password Password Confirm password again Forgot password? Sign up Log in Email address Password Forgot password? Sign up...
  • Page 8 OPERATION AND USE 3.4 Configuration of Wi-Fi module Note: Confirm the APP has been connected to a valid Wi-Fi Press the button of Wi-Fi module Input the correct password, as below picture then press to next step Note Don't need to enter the password when the connected WI-FI has no password After press the button, the light will be blue...
  • Page 9 OPERATION AND USE Successful configuration Reading configuration Loading configuration failed Reconfiguration...
  • Page 10 OPERATION AND USE 4 Operation and Application of APP 4.1 The main icon and function ICON NAME FUNCTIONS Target temp. The current display is the inlet temp.,press and hold to Pointer slide and adjust target temperature. Press the menu button, it will show the function list. Menu button Setting Press to set the software.(see page.14)

  • Page 11: Main Function

    OPERATION AND USE ICON NAME FUNCTIONS Click it to shift running mode of equipment among three modes: Cooling, heating and Auto.The cooling mode does Mode shift not display this icon.(see page.10.) Click it to enter the timer on/off and mute timer setting Timer interface(see page.11).
  • Page 12 OPERATION AND USE 4.2.2 Modes shifting Cick the Mode shift icon to shift running mode of equipment. The sequence of shifting is Cooling Heating Auto and that cycle repeats. Shift to Heating mode Interface of cooling mode Interface of heating mode Shift to Cooling mode Shift to Auto mode Note...
  • Page 13 OPERATION AND USE 4.2.3 Setting the temperature Hold the cursor slide to change Complete the setting of target temp. the temperature 4.2.4 Timer setting (1) Click Timer icon to enter the timer setting interface. (2) Click "<" to return to previous interface. (3) 2 independent groups of timer are provided for setting.
  • Page 14 OPERATION AND USE Save it after setting Slide rightwards to start timer Slide leftwards to close timer Click "OK" to finish 4.2.5 Silence Mode Click mute icon to shift the Silence Mode(ON/OFF) . Power on state On Silence Mode(ON/OFF)
  • Page 15 OPERATION AND USE 4.2.6 Timing mute Click to set the time Click Timer icon 4.2.7 Check the Temp.curve a.You can get current or history(up to past 30 days) informations of of temperature variation by easily sliding the pointer. b.With two fingers you can zoom in/out the Temp.curve. Press the curve button Current informations of Temp.

  • Page 16: Other Function

    Rename your equipment Display error information of equipment Authorise your After-sale supplier to get access to equipment for 1 hours Click to enter the Hayward official website ANSWER Internet Acess suc cessful: Green light (1) Use a 10m extension cable, How to fix a connection issue due to a too please contact your dealer.

  • Page 17: Faq

    OPERATION AND USE Check the Failure Information of heat pump Click to check failure Fault record Note :If the machine fails, please clear the fault promptly. 5.FAQ 5.1 When the APP can not connect the device,it show Failed to connect to device Answer:The network is abnormal,please check your network.
  • Page 18 Note:...
  • Page 19 Code 20181124-0001...
  • Page 20 MODULE WI-FI SYSTÈME DE COMMANDE Ayez votre thermopompe dans la paume de votre main...
  • Page 21 TABLE DES MATIÈRES 1 Brève introduction au module W i-Fi Pièces de rechange du module Wi-Fi Description du système de commande W iFi 2 Installation du module W i-Fi 2.1 Enlever le couvercle 2.2 Connexion 2.3 Replacer le couvercle 3 Utilisation du module W i-Fi 3.1 Fonctionnement du module W i-Fi 3.2 Téléchargement de l’application 3.3 Inscription...

  • Page 22: Brève Introduction Au Module W I-Fi

    FONCTIONNEMENT ET UTILISATION 1 Brève introduction au module Wi-Fi 1.1 Ce que contient le paquet d’accessoires type d’accessoire 2e type d’accessoire 1.2 Description du système de commande MAGIC Indicateur lumineux DEL(en marche = vert) Bouton de configuration du réseau 1.Toujours illuminé en bleu : l’appareil est en marche 2.Clignote en bleu : configuration de la connexion Airlink 3.

  • Page 23: Installation Du Module Wi-Fi

    FONCTIONNEMENT ET UTILISATION 2 Installation du module Wi-Fi 2.1 Enlever le couvercle 2.2 Connexion Afficheur Sans module Wi-Fi Avec module Wi-Fi...

  • Page 24: Replacer Le Couvercle

    FONCTIONNEMENT ET UTILISATION 2.3 Replacer le couvercle 3 Utilisation du module WiFi 3.2 Fonctionnement du module WiFi Vous devez préparer votre terminal intelligent (comme un app areil mobile), le réseau (comme le routeur) pour ensuite pouvoir commander le système à distance. Voici les connexions : Verte...

  • Page 25: Téléchargement De L'application

    FONCTIONNEMENT ET UTILISATION 3.3 Téléchargement de l’application Pour la version Android : Cherchez « Smart Temp Inverter » dans Google Play, téléchargez l’application et installez-la. Cherchez Smart Temp Inverter Google Play Pour la version IOS : Cherchez « Smart Temp Inverter » dans l’App Store, téléchargez l’application et installez-la.

  • Page 26: Inscription

    FONCTIONNEMENT ET UTILISATION 3.4 Inscription Email address Email address Password Password Confirm password again Forgot password? Sign up Log in Email address Password Forgot password? Sign up...
  • Page 27 FONCTIONNEMENT ET UTILISATION 3.5 Configuration du module Wi-Fi Note : Assurez-vous que l’application est connectée à un réseau Wi -Fi valide. Appuyez sur le bouton du Entrez le bon mot de passe et module Wi-Fi, comme indiqué appuyez sur la « flèche » sur l’image ci-dessous.
  • Page 28 FONCTIONNEMENT ET UTILISATION Configuration réussie Lecture de la configuration Échec de chargement de la configuration Reconfiguration...

  • Page 29: Principales Icônes Et Fonctions

    FONCTIONNEMENT ET UTILISATION 4 Fonctionnement et utilization de l’application 4.1 Principales icônes et fonctions ICÔNE FONCTIONS Indicateur de L’affichage actuel est la température à l’entrée. Appuyez température et glissez pour ajuster la tem pérature cible. cible Bouton menu Appuyez sur le bouton menu et une liste des fonctions s’affichera.

  • Page 30: Fonctions Principals

    FONCTIONNEMENT ET UTILISATION ICÔNE FONCTIONS Appuyez pour passer du mode de fonctionnement Changement de Refroidissement au mode Chauffage et au mode Auto. Cette icône ne s’affiche pas en mode Refroidissement (voir page10). mode Cliquez pour entrer l’heure de mise en marche et d’arrêt et Minuterie réglez l’interface de la minuterie au mode silencieux (voir page 11).
  • Page 31 FONCTIONNEMENT ET UTILISATION 4.2.2 Changement de mode Cliquez sur l’icône « Changement de mode » pour passer d’un mode de fonctionnement à un autre. Le mode passe de Refroidissement  Chauffage  Auto et le cycle recommence. Passe au mode chauffage Interface du mode refroidissement Interface du mode chauffage Passe au mode Passe au mode auto...
  • Page 32 FONCTIONNEMENT ET UTILISATION 4.2.3 Réglage de la température Appuyez sur le curseur et glissez- Terminez le réglage de la température cible. le pour changer la température. 4.2.4 Réglage de la minuterie (1) Cliquez sur l’icône de la minuterie pour accéder à l’interface de réglage de la minuterie (2) Cliquez sur "<"...
  • Page 33 FONCTIONNEMENT ET UTILISATION Sauvegardez après le réglage. Poussez à droite pour démarrer la minuterie Poussez à gauche pour arrêter la minuterie Cliquez "OK" pour terminer 4.2.5 Mode silencieux Cliquez sur l’icône “Silencieux” pour passer en mode Silencieux (En marche/Arrêt) En marche ) En mode silencieux (En marche/Arrêt)
  • Page 34 FONCTIONNEMENT ET UTILISATION 4.2.6 Mode silencieux pour la minuterie Cliquez pour régler les heures Cliquez sur l’icône de la minuterie 4.2.7 Courbe de température a.Vous pouvez voir des informations sur la variation de la température actuelle ou sur l’historique des températures (jusqu’à 30 jours) en glissant le curseur. b.Avec deux doigts, vous pouvez agrandir ou réduire la courbe de température.

  • Page 35: Autres Fonctions

    Permettre à votre fournisseur de service après-vente d’avoir accès à votre appareil pour 1 heure Clliquer pour accéder au site W eb officiel de Hayward Réponse Internet Acess suc cessful: Indicateur lumineux vert Comment régler un problème de (1) Utilisez une rallonge de 10 m, connexion dû...

  • Page 36: Faq

    FONCTIONNEMENT ET UTILISATION Pour consulter les renseignements sur les erreurs de votre thermopompe. Cliquez pour verifier les erreurs. Registre des erreurs Note : S’il y a une défaillance, réglez le problème rapidement 5.FAQ 5.1 Lorsque l’application est incapable de se connecter à l’appareil, l’erreur « Failed to connect » apparaît.
  • Page 37 Note:...
  • Page 39 Code 20181124-0001...
