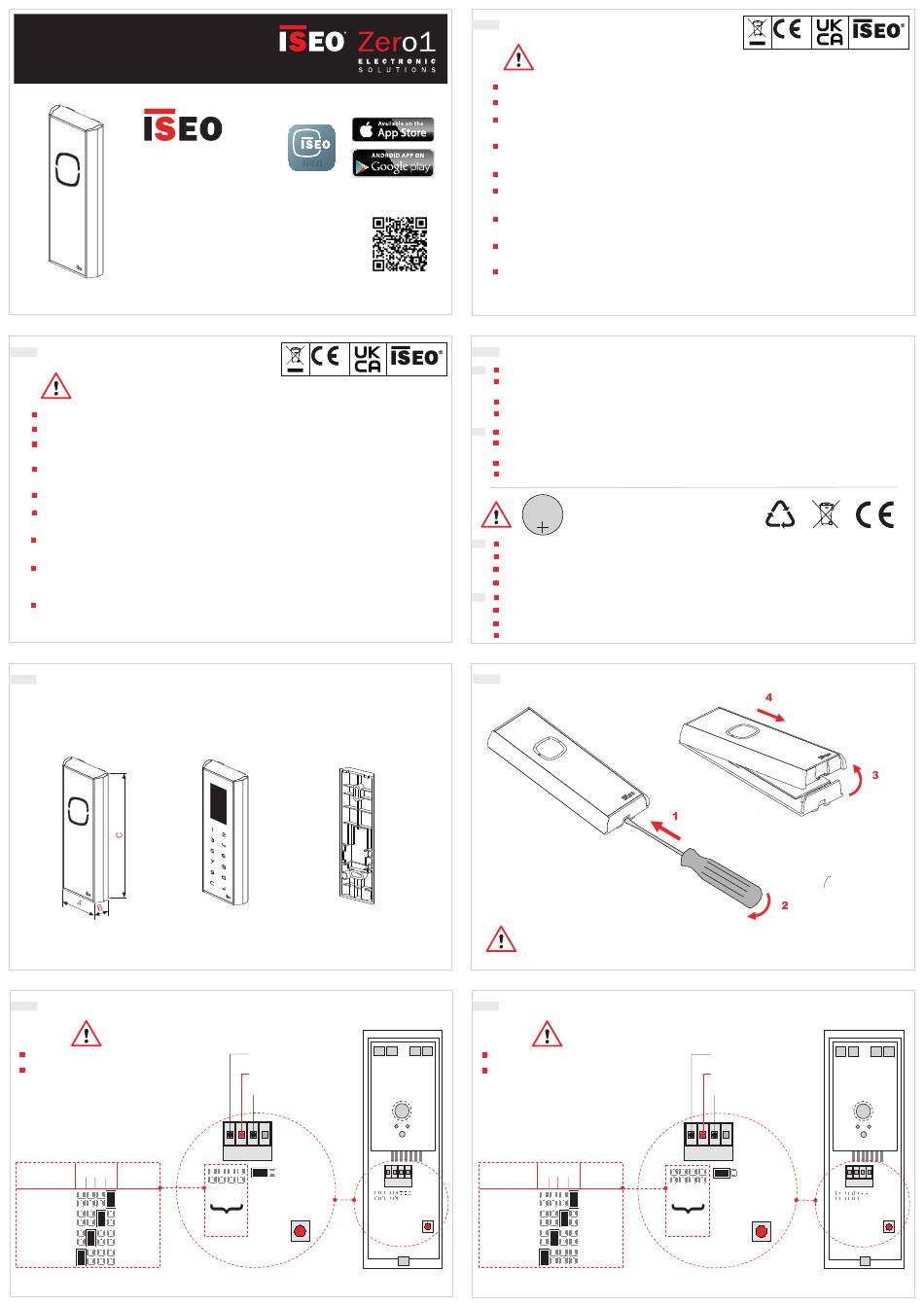

Iseo Stylos Smart Installation Manual

Stylos Smart
INSTALLATION GUIDE (EN)
GUIDA INSTALLAZIONE (IT)
i s e o . c o m
Iseo Serrature s.p.a
Via San Girolamo 13
25055 Pisogne (BS)
ITALY
Tel. +39 0364 8821
iseo@iseo.com
ELECTRONIC SUPPORT SERVICE
iseozero1.com
Non contractual document. Subject to change. Cod. 60000STY2SA00.5 - 31/03/2021
Stylos Smart installation guide (EN/IT) - © 2021 Iseo Serrature S.p.a. - www.iseo.com
AVVERTENZE
Leggere il manuale utente prima dell'utilizzo del prodotto al fine di garantire un uso sicuro e corretto.
Conserva questo manuale come riferimento futuro.
L'installazione e la manutenzione del prodotto devono esssere effettuate da personale tecnico qualificato,
adeguatamente addestrato da ISEO.
Le istruzioni devono essere seguite attentamente durante l'installazione. L'installatore deve fornire all'
utente queste istruzioni ed eventuali istruzioni per la manutenzione.
Nessuna modifica di alcun tipo è consentita, ad eccezione di quelle descritte in queste istruzioni.
Il prodotto dovrà essere destinato solo all'uso per il quale è stato espressamente concepito e cioè come
lettore di credenziali per ambiente civile e industriale. Ogni altro uso è da considerarsi improprio e pericoloso.
I collegamenti elettrici devono essere fatti secondo le istruzioni del costruttore e nel rispetto delle
normative vigenti.
In caso di guasto e/o cattivo funzionamento, scollegare l'alimentazione utilizzando l'interruttore generale
senza effettuare manomissioni. Per le riparazioni, rivolgersi esclusivamente a un centro di assistenza tecnica
autorizzato dal costruttore.
Scollegare l'alimentazione prima di eseguire qualsiasi intervento tecnico che comporti l'apertura o l'accesso
alle parti interne del prodotto.
1. VERSIONS AND DIMENSIONS - VERSIONI E DIMENSIONI
Credential reader Credential reader
with led
Lettore di credenziali Lettore di credenziali
con led
A = 47,5mm
B = 17,5mm
C = 130mm
3. ELECTRICAL CONNECTIONS
Power supply: 8÷30 VDC 3W
MAX
Minimum/maximum cross-section
of the cables is: 0.20÷1.5 mm²
(24÷15AWG).
LEGEND:
J2.1/2/3/4 = Power supply/Lockbus
JPS = System Jumper (reserved)
S1 = Programming button
JP 0/2/4/6 = Bus Address Jumpers
BUS JP JP JP JP FUNCTION
ADDRESS 6 4 2 0
(Master)
ADDRESS 0 =
(slave)
ADDRESS 2 =
(slave)
ADDRESS 4 =
(slave)
ADDRESS 6 =
Download
®
ARGO
Iseo Argo App
EC Declarations of conformity available at:
https://www.iseo.com/it/it/download
Spacer for wall
with keyboard
installation
Distanziale per
con tastiera
installazione a muro
A = 47,5mm A = 40mm
B = 17,5mm B = 10mm
C = 130mm C = 125mm
LOCKBUS
(Communication Channel)
POSITIVE (+) Power Supply
NEGATIVE (-) GND
J2. J2. J2. J2.
1 2 3 4
JPS
JP JP JP JP
6 4 2 0
S1
BUS
ADDRESS
WARNINGS
Read this manual prior to use the device in order to ensure a safe and proper use.
Preserve this manual as future reference.
The installation and maintanance of the device must be carried out by qualified technical staff, adequately
trained by ISEO.
The instructions should be carefully followed during installation. These instructions and any maintenance
instructions should be passed on by the installer to the user.
No modifications of any kind are permitted, except for those described in these instructions.
The product must be destined only for the use for which it is expressly designed and therefore as a
See the
credential reader for civil and industrial locations. Any other use is considered improper and dangerous.
Tutorial Video
The electrical connection must be made according to the constructor's instructions and respecting the
regulations in force.
In the event of a failure and/or poor operation, remove the power supply using the main switch and do not
tamper with it. For all repairs, exclusively contact a technical assistance center authorized by the constructor.
Disconnect the power supply before carrying out any technical service that involves opening or accessing
app.iseo.com
the internal parts of the product.
TECHNICAL DATA - DATI TECNICI
Power Supply: 8÷30 VDC 3W
EN
RFID: frequecy 13,553 - 13,567 MHz, maximum magnetic field: 0,89 µA/m (measured at 10m at the
maximum power capacity).
Radio: frequency 2,40 - 2,4835 GHz, maximum power: 5,25 mW
Operating temperature: -20°C + 60°C
Alimentazione: 8÷30 VDC 3W
IT
RFID: frequenza 13,553 - 13,567 MHz, massimo campo magnetico: 0,89 µA/m (misurato a 10m alla
massima potenza erogabile).
Radio: frequenza 2,40 - 2,4835 GHz, potenza massima: 5,25 mW
Temperatura di utilizzo: -20°C + 60°C
3V
Lithium
CR2032
EN Risk of explosion if the battery is replaced with an incorrect type.
Dispose of batteries according to your local environmental laws and guidelines.
Battery replacement must be carried out by qualified technical staff.
For the replacement battery procedure, read the user manual available at app.iseo.com.
IT Pericolo d'esplosione se la pila è sostituita con altra di tipo errato.
Smaltire separatamente le pile usate seguendo le disposizioni locali.
La sostituzione della pila deve essere effettuata da personale tecnico qualificato.
Per la procedura di sostituzione della pila, consulta il manuale utente disponibile al sito app.iseo.com.
2. DISASSEMBLING - SMONTAGGIO
UK: disconnect the power before opening the device.
IT: scollega l'alimentazione prima di aprire il dispositivo.
3. CONNESSIONI ELETTRICHE
Alimentazione: 8÷30 VDC 3W
La sezione minima/massima dei
Back side view
cavi di collegamento è :
Circuit board
0.20÷1.5 mm² (24÷15AWG).
LEGENDA:
J2.1/2/3/4 = Alimentazione/Lockbus
JPS = Jumper di Sistema (riservato)
S1 = Pulsante di programmazione
JP 0/2/4/6 = Jumpers Indirizzo Bus
INDIRIZZO JP
BUS 6
J2. J2. J2. J2.
1 2 3 4
INDIRIZZO 0 =
JPS
JP JP JP JP
6 4 2 0
S1 INDIRIZZO 2 =
INDIRIZZO 4 =
INDIRIZZO 6 =
MAX
MAX
Lithium Battery - Pila al litio
CR2032 - 3V
LOCKBUS
MAX
(Canale di Comunicazione)
POSITIVO (+) Alimentazione
NEGATIVO (-) GND
J2. J2. J2. J2.
1 2 3
JP JP JP FUNZIONE
4 2 0
JPS
JP JP JP JP
(Master)
6 4 2 0
(slave)
INDIRIZZO
BUS
(slave)
(slave)
EC Declarations of conformity available at:
https://www.iseo.com/it/en/download
Lato posteriore
vista circuito
4
J2. J2. J2. J2.
1 2 3 4
JPS
JP JP JP JP
6 4 2 0
S1
S1
