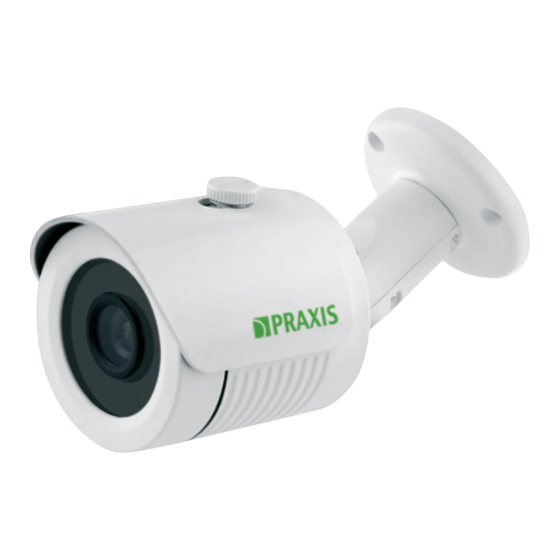

PRAXIS PB-8112MHD 3.6 User Manual

PB-8112MHD ( II )
УЛИЧНАЯ МУЛЬТИФОРМАТНАЯ HD-ВИДЕОКАМЕРА
5
MPIX
МАТРИЦА / ПРОЦЕССОР
РАЗРЕШЕНИЕ
ФОРМАТЫ ВИДЕО
ОБЪЕКТИВ
ИК-ПОДСВЕТКА
КОРПУС
ПИТАНИЕ
ПЕРЕД НАЧАЛОМ РАБОТЫ ВНИМАТЕЛЬНО ИЗУЧИТЕ НАСТОЯЩЕЕ РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ
МЕРЫ ПРЕДОСТОРОЖНОСТИ
1. Ознакомьтесь с данной инструкцией и сохраняйте ее на протяжении
всего периода эксплуатации камеры.
2. Не направляйте включенную ИК-подсветку в глаза.
3. Не устанавливайте камеру на неустойчивые поверхности.
4. Во избежание пожара или поражения электрическим током используй-
те источник питания предназначенный для данного оборудования.
5. Не разбирайте и не ремонтируйте камеру самостоятельно.
6. Отключите камеру при чрезмерном нагревании и появлении дыма.
7. Не обрезайте кабель. Это может привести к попаданию воды внутрь
камеры и потере гарантии.
8. Не вставляте инородные предметы в камеру.
9. Кабели питания и видеосигнала должны быть свободными, не пережи-
майте их и не свивайте.
10. Используйте камеру в пределах температурного диапазона и диапа-
зона питания.
11. К установке и осблуживанию камеры допускаются только
квалифицированные специалисты.
ВНИМАНИЕ
ОПАСНОСТЬ ПОРАЖЕНИЯ
ЭЛЕКТРИЧЕСКИМ ТОКОМ
НЕ ОТКРЫВАТЬ
3.6
1/2.5" CMOS K17 + FH8538E 4K Lite
5 МПИКС. / 4 МПИКС. / 2 МПИКС. / 960H
AHD / CVI / TVI / CVBS
ФИКСИРОВАННЫЙ 3.6 ММ
ДАЛЬНОСТЬ ДО 25 М
УЛИЧНЫЙ (–40°С, IP67)
12 В ПОСТОЯННОГО ТОКА

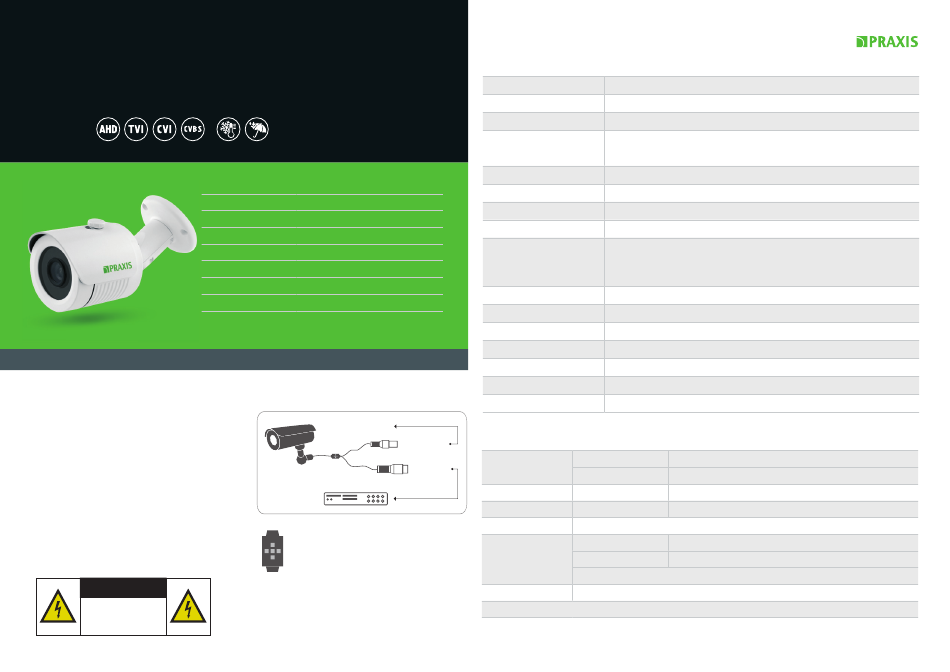

ПОДКЛЮЧЕНИЕ И НАСТРОЙКА
ИСТОЧНИК ПИТАНИЯ 12VDC
ВЫХОД ПИТАНИЯ
ВИДЕОВЫХОД
ВИДЕОКАМЕРА ДЖОЙСТИК УПРАВЛЕНИЯ
ВИДЕОРЕГИСТРАТОР
Удерживание кнопки джойстика в течение 5 секунд
позволяет изменить тип выходного сигнала:
<LEFT> — CVBS <RIGHT> — TVI
<UP> — AHD <DOWN> — CVI
Для входа в экранное меню нажмите кнопку <ENTER> на
джойстике. Выберите один из разделов, перемещаясь по
меню при помощи кнопок вверх/вниз. Чтобы изменить зна-
чение параметра, используйте кнопки влево/вправо, а для
подтверждения выбора — кнопку <ENTER>.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Матрица / процессор 1/2.5" CMOS K17 + FH8538E 4K Lite
Разрешение 5 Мпикс. (2592 х 1944) / 4 Мпикс. (2560 х 1440) / 2 Мпикс. (1920 х 1080) / 960H
Форматы видео AHD, HDTVI, HDCVI, CVBS (переключаются при помощи джойстика)
цифровое преобразование видео: 8 Мпикс. (3840 x 2160)
Разрешение изображения AHD, TVI, CVI: 8 Мпикс. (15 кадров/сек.), 5 Мпикс. (20 кадров/сек.),
4 Мпикс. (25 кадров/сек.), 2 Мпикс. (25 кадров/сек.)
Объектив фиксированный 3,6 мм
ИК-подсветка дальность подсветки до 25 м, 850 нм, автовключение
Чувствительность 0,001 лк при F1.2
Отношение сигнал/шум более 50 дБ
яркость, контраст, резкость, насыщенность, баланс белого, день/ночь, шумоподавление
DNR, цифровая система D-WDR, настройка через встроенное OSD-меню при помощи
Функции
джойстика на проводе или удаленно из меню видеорегистратора, поддерживающего
технологию Control-over-Coax
Видеовыход BNC
Питание 12 В пост. (±10%)
Потребление 700 мА
Корпус уличный, класс защиты IP67, 3-координатный кронштейн с монтажной базой
Условия эксплуатации рабочая температура от −40 °С до +55 °С
Габаритные размеры 158 (Д) x 76 (В) x 73 (Ш) мм
Вес 650 г
МЕНЮ КАМЕРЫ
BRIGHTNESS
AE
EXPOSURE MODE
AWB MODE
DAY-NIGHT MODE
IMAGE ENHANCE CONTRAST (1 — 16) / SHARPNESS (1 — 16) / COLOR GAIN (1 — 16) / DNR (1 — 16) / D-WDR (OFF / ON)
HD
Video Output Video Standard
REBOOT & APPLY
Language ENGLISH
RESET / SAVE-EXIT / EXIT
1 — 20
GLOBE / BLC (1 — 9)
ATW / MWB (R GAIN, 1 — 127 / B GAIN, 1 — 127)
EXT / AUTO / COLOR / B&W
AHD / TVI / CVI / CVBS
5MP12.5 / 4MP25 / 4MP30 / 4MP15 / 2MP25 / 2MP30 / 5MP20
