Karma VD 013 Instruction Manual

Installazione dell'adattatore
.Individuate lo standard VESA appropriato al TV/monitor, fissate l'adattatore alla parte posteriore dello schermo,
utilizzando l'opportuna combinazione di viti e rondelle (come mostrato nella figura 2.1, 2.2 e 2.3)
.Le viti devono fare almeno 3 giri completi nel foro di montaggio ed entrare facilmente. Non stringere in eccesso
.Ripetete l'operazione per tutti i fori di montaggio, livellate la piastra e stringete le viti.
Installing adapter plate
.Find the appropriate VESA, attach the adapter plate to the back of the screen using the appropriate combination
of screws, washers, as shown in fig.2.1, fig.2.2 and fig.2.3.
.Begin with the proper screw, hand thread through washer and adapter plate into screen as shown below.
.Screw must make as least three full turns into mounting hole adn fit snug into place. Do not over tighten.
.Repeat for remaining mounting holes,level plate and tighten screws.
D

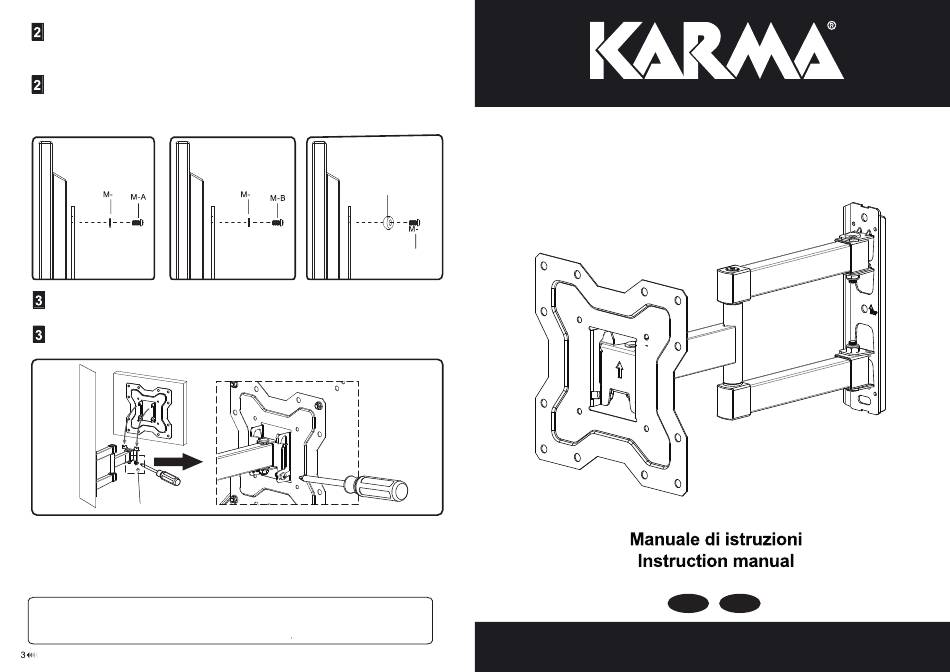

fig. 2.1
Regolazione angolo di inclinazione
.Utilizzate le viti M6*15mm per regolare l'angolo d'inclinazione del vostro televisore. L'angolo di inclinazione può
essere regolato da -3°~ +10°, come mostrato nella fig 3.1.
Pitching angle adjustment
.Use the tilting adjusting M6*15mm screws to adjust your TV to the desired angle, the pitching angle can be
adjusted between -3°~ +10°, as shown fig 3.1.
wall
tilting adjusting screws
Manutenzione
Una volta montati la staffa e lo schermo piatto, controllate che siano ben fissati e sufficientemente saldi.
Suggeriamo di controllare le viti ogni due mesi. Per qualunque dubbio sull'installazione consultate la nostra
assistenza.
Maintenance
Once you have mounted the bracket and the plat screen, check that they are sufficiently secure and saft to use.
You should check whether screws are fixed well each two months. If you have any doubts regarding the
installation, please consult our retailer or service dapartment for detail.
KARMA ITALIANA Srl
Via Gozzano 38 bis
21052, Busto Arsizio (VA) - Italy
made in China
Telefono +39 0331.628.244
(Optional) M-E
D
C
fig. 2.2 fig. 2.3
fig. 3.1
ver. 18.1
www.karmaitaliana.it
VD 013
Supporto TV da 13" a 42"
I E
