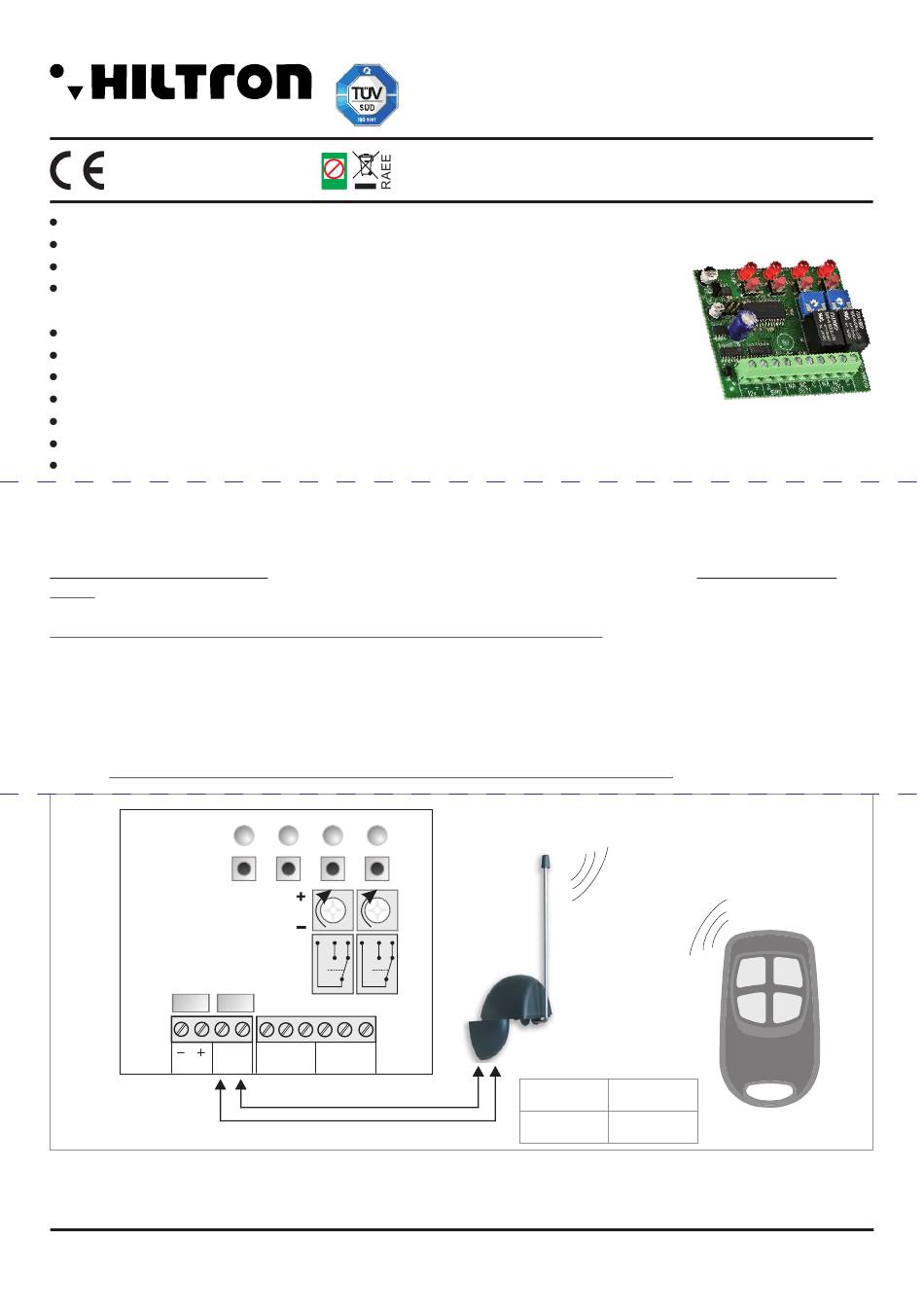

Hiltron security DX2000 Quick Start Manual

security
Made in Italy
2014/35/EU LVD
Codifica rolling-code (oltre un milione di possibili codici)
Funzionamento con 2 relè programmabili monostabile/bistabile
Visualizzazione dei codici memorizzati
Autoapprendimento di nuovi codici direttamente dal
radiocomando
Numero massimo di utenti 200
Temporizzazione del monostabile fino a 90sec.
Tensione nominale di alimentazione 12Vcc ±5%
Assorbimento in standby con BIRD collegato 110mA @ 12Vcc
LED di segnalazione delle uscite attive
Uscita relè 2 C/NA/NC 1A
Dimensioni (LxA) 87x63mm
Il DX2000 è un decoder bicanale rolling code associato al ricevitore BIRD completo di antenna.
Il decoder è dotato di due relè in uscita pilotati dai quattro pulsanti (canali A, B,C e D) del radiocomando
QUAD.
I due trimmer (1 per canale) presenti sulla scheda regolano la temporizzazione dei relè, dove,
ruotando in senso antiorario il funzionamento del relè sarà bistabile, mentre invece ruotando in senso
orario il funzionamento del relè sarà monostabile e si attiverà con un impulso fino ai 90 sec.
La scheda DX2000 puo' programmare da 1 a 200 telecomandi QUAD
INSTALLAZIONE
Utilizzare un cavo a due conduttori con schermo per collegare l'antenna BIRD alla morsettiera del
DX2000, rispettando le connessioni "1" e "2" isolandolo da altri cavi.
NOTA: E' possibile attivare le uscite OUT1 e OUT2 mediante i tasti P1 e P2.
Monostabile (fino a 90 sec.)
Bistabile (0 sec.)
2 1
12v BIRD
Lead free Lead free Lead free Lead free
Pb Pb Pb Pb
RoHS RoHS RoHS RoHS
compliant compliant compliant compliant
LED1 LED2 LED3 LED4
SW1 SW2 SW3 SW4
PT1 PT2
NANC C NA NC C
OUT1 OUT2
Decoder bicanale rolling code per radiocomando QUAD
DX2000
CANALE LED ACCESO
ATTIVO
CANALE
LED SPENTO
DISATTIVO
DX2000
QUAD
1 2
P1
P3 3 4
FISSO
P2
P4
