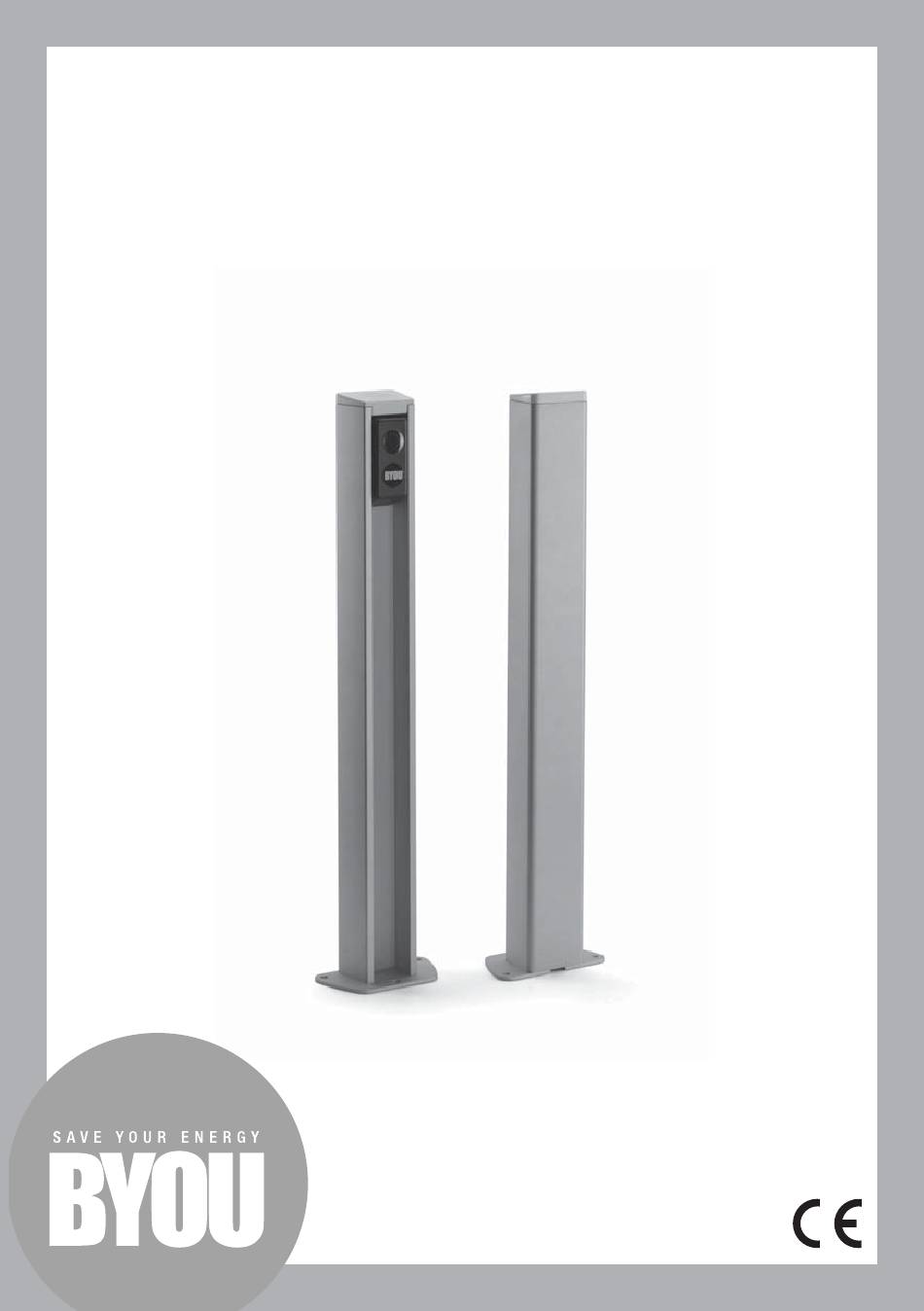

- Page 1 L8542192 Coppia colonnine 10/2009 rev 0 Pair of posts Säulenpaar Paire de tourelles Par de columnas C.BY MADE IN ITALY...
-
Page 2: Dati Tecnici
10mm per DIMENSIONI permettere il passaggio dei cavi. Fotocellula P.BY 90x35x31 (mm) 6) Fissare la piastra alla base della colonnina uti- Colonnina C.BY 510x60x50 (mm) lizzando quattro delle otto viti autofi lettanti a testa... - Page 3 Ø 10 mm hole for DIMENSIONS the cables to pass through. P.BY Photocell 90x35x31 (mm) 6) Fasten the plate to the base of the post using C.BY post 510x60x50 (mm) four of the eight countersunk self-tapping screws...
-
Page 4: Technische Daten
Rand der Säule keinen freien Raum zu lassen. 5) Zwei Löcher mit Durchmesser 3mm bohren, um die DIMENSIONI Fotozelle an der Säule zu befestigen, und ein Loch mit Durchmesser 10mm, um den Kabeldurchgang Fotozelle P.BY 90x35x31 (mm) zu ermöglichen. Säule C.BY 510x60x50 (mm) -
Page 5: Données Techniques
5) Percer deux trous de 3 mm de diamètre pour fi xer DIMENSIONS la photocellule à la tourelle et un trou de 10 mm pour permettre le passage des câbles. Photocellule P.BY 90x35x31 (mm) Tourelle C.BY 510x60x50 (mm) 6) Fixer la plaque à la base de la tourelle au moyen... -
Page 6: Datos Técnicos
DIMENSIONES 5) Perfore dos agujeros de 3 mm de diámetro para fi jar la fotocélula a la columna y un agujero de 10 mm Fotocélula P.BY 90x35x31 (mm) para el paso de los cables. Columna C.BY 510x60x50 (mm) - Page 7 (RX) (TX) Ø 10mm Ø 3mm Ø 10mm (TX) (RX) (TX) (RX)
