SINK SPECIFICATIONS
Matte Stone Vessel Sink
TM
Model VG04010
MODEL VG04010
FEATURES
PACKING LIST
For warranty purposes contact our toll free number:
TOLL FREE: (866) 591 - 7792
E-Mail: techmail@vigoindustries.com
www.vigoindustries.com
DIMENSIONS
MODEL #
SINK
SINK
LENGTH
WIDTH
VG04010
21 1/4"
13 7/8"
21 1/4"
SINK
HOLE
HEIGHT
DIAMETER
4 3/4"
1 3/4"
Advertisement
Table of Contents
Subscribe to Our Youtube Channel
Related Manuals for VIGO Matte Stone VG04010
Summary of Contents for VIGO Matte Stone VG04010

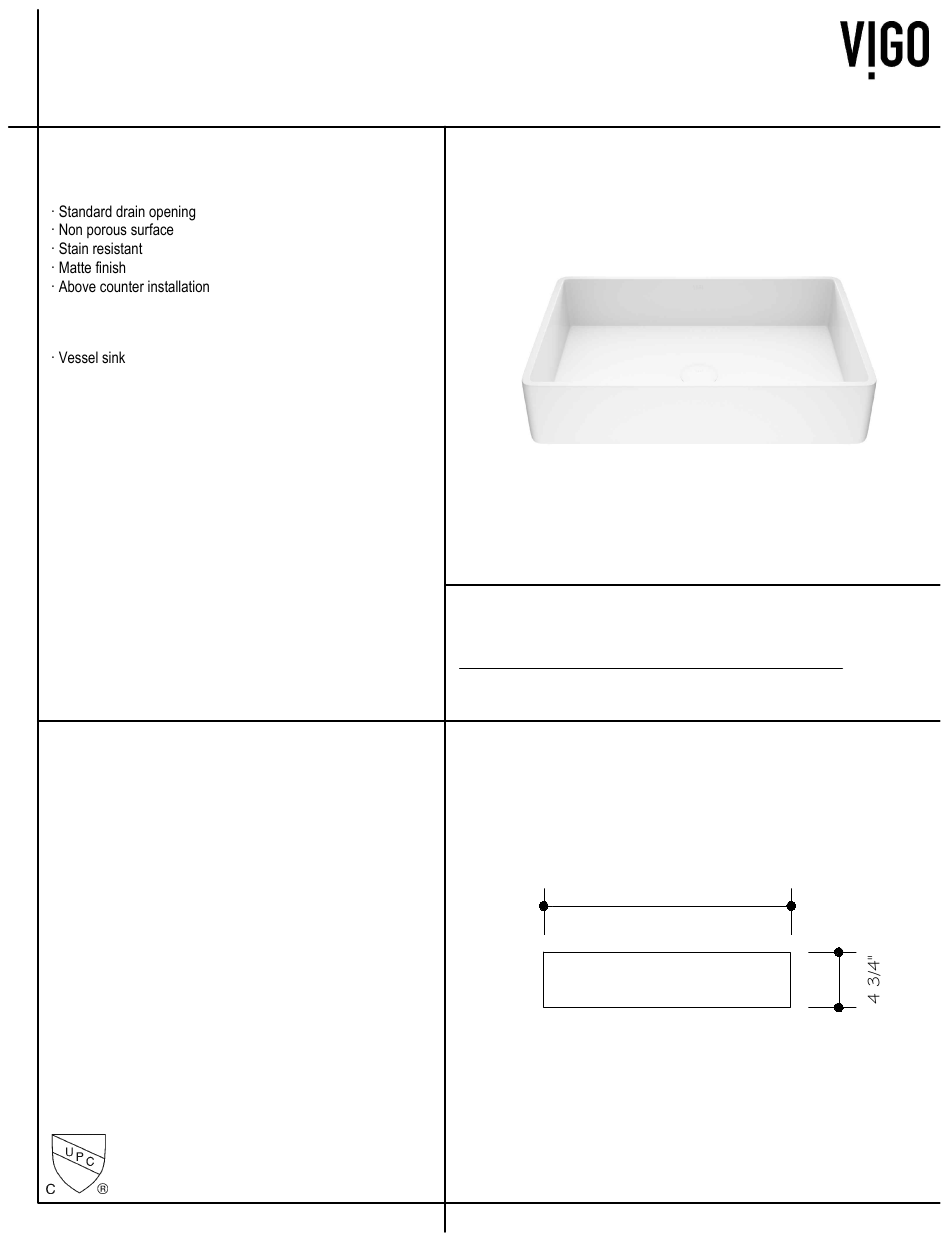

- Page 1 SINK SPECIFICATIONS Matte Stone Vessel Sink Model VG04010 MODEL VG04010 FEATURES PACKING LIST DIMENSIONS MODEL # SINK SINK SINK HOLE LENGTH WIDTH HEIGHT DIAMETER VG04010 21 1/4" 13 7/8" 4 3/4" 1 3/4" For warranty purposes contact our toll free number: 21 1/4"...
- Page 2 21 1/4" FRONT VIEW 21 1/4" 20 3/8" TOP VIEW NOTE: MATERIAL DIMENSIONS MAY VARY UP TO 3/8" MODEL VG04010 THE MEASUREMENTS IN INCHES ARE ROUNDED TO THE NEAREST 1/8"...
- Page 3 ONLY THE SINK IS PROVIDED or chip if the product is handled carelessly. Make sure to use the intended style drain / pop-up. The Vigo style vessel bowl Prior to installation, unpack the new lavatory and inspect it for damage. Return the does not have an overflow.
- Page 4 Subject to the Warranty Service provision below, any product reported to the authorized dealer or to VIGO as being defective within the warranty period will be repaired or replaced (with a product of equal value) at the option of VIGO. This warranty extends to the original owner or end-user and is not transferable to a subsequent owner.
-
Page 5: Liste Des Articles
Lavabo-vasque en pierre mate Ouverture du drain standard Surface non poreuse Fini mat Installation sur un comptoir LISTE DES ARTICLES Vasque DIMENSIONS DU LAVABO DU LAVABO DU LAVABO DE L'ORIFICE VG04010 21 1/4" 13 7/8" 4 3/4" 1 3/4" Pour toute question concernant la garantie, composez 21 1/4"... -
Page 6: Vue De Dessus
21 1/4" VUE DE FACE 21 1/4" 20 3/8" VUE DE DESSUS... -
Page 7: Entretien
PLASTIQUE BLANCHE DRAIN DE LA BONDE DE RACCORDEMENT plus grand nombre de sections de drain possibles entre le lavabo et le mur ou le sol. INSTALLATION vous avez des questions, appelez le service de soutien technique de Vigo avant de... - Page 8 (portes de douches et lavabos en verre) sont susceptibles de les briser et, par SAUF DISPOSITION CONTRAIRE CI-DESSUS, VIGO NE FAIT AUCUNE GARANTIE, EXPRESSE OU IMPLICITE, Y COMPRIS DE VALEUR le constructeur.
-
Page 9: Contenidos Del Paquete
ESPECIFICACIONES DEL LAVABO Lavamanos de piedra mate Modelo VG04010 MODELO VG04010 CONTENIDOS DEL PAQUETE DIMENSIONES MODELO ARGO ANCHO ALTO NRO. DEL LAVABO DEL LAVABO DEL LAVABO DEL ORIFICIO VG04010 21 1/4" 13 7/8" 4 3/4" 1 3/4" 21 1/4" techmail@vigoindustries.com www.vigoindustries.com... -
Page 10: Vista Superior
21 1/4" VISTA FRONTAL 21 1/4" 20 3/8" VISTA SUPERIOR LAS DIMENSIONES DEL MATERIAL PUEDEN VARIAR HASTA 3/8" MODELO VG04010... -
Page 11: Montaje
CONTENIDO DEL PAQUETE MONTAJE y limpia. posicionar el lavabo por completo "en seco" con el grifo comprado en la encimera. LAVABO Alguna de las cosas a considerar, entre otras: HERRAMIENTAS NECESARIAS Masilla de plomero o calafatear Pistola para calafatear CONSEJOS DE SEGURIDAD listo para instalarlo. - Page 12 VIGO o a un distribuidor autorizado de VIGO y durante toda la vida del propietario o usuario final originales. para el propietario o usuario final originales y no es transferible a propietarios posteriores.
-
Page 13: Packing List
FAUCET SPECIFICATIONS Wall Mount Bathroom Faucet Model VG05004 MODEL VG05004 FEATURES · Solid brass construction · Ceramic disk cartridge · Single lever faucet · Wall mount installation · Finish resist corrosion and tarnishing PACKING LIST · Faucet Assembly · Handle ·... -
Page 14: Front View
FRONT VIEW SIDE VIEW TOP VIEW VG05004 THE MEASUREMENTS IN INCHES ARE ROUNDED TO THE NEAREST 1/8"... -
Page 15: Maintenance
HOT AND COLD WATER TO RUN AT LEAST ONE parts are included and visually inspect the unit for any defects. MINUTE EACH. WHILE WATER IS RUNNING, If you have any questions please contact the Vigo Technical Support CHECK FOR LEAKS, ESPECIALLY AT HOOK-UPS Department before proceeding with installation. -
Page 16: Troubleshooting
PARTS LIST - For any parts needed but not shown, please contact Vigo Technical Support PART # SUPPLY DATE INDICATOR (INTERNAL USE ONLY) -
Page 17: Caractéristiques
SPÉCIFICATIONS DU ROBINET Robinet de salle de bain à fixation murale Modèle VG05004 Modèle VG05004 CARACTÉRISTIQUES · Construction en laiton résistante · Cartouche à disque de céramique · Robinet à levier unique · Installation murale et en angle · Fini résistant à la corrosion et au ternissement LISTE DES ARTICLES ·... -
Page 18: Vue De Face
VUE DE FACE VUE DE CÔTÉ VUE DE DESSUS VG05004 LES MESURES EN POUCES SON ARRONDIES AU 8ÈME DE POUCE LE PLUS PROCHE... -
Page 19: Outils Nécessaires
NIVEAU DES CONNEXIONS D'ARRIVÉE D'EAU. SERREZ comporte des défauts. LÉGÈREMENT LES ÉCROUS POUR ARRÊTER LES FUITES Si vous avez des questions, appelez le service de soutien technique de MINEURES. Vigo avant de procéder à l'installation. -
Page 20: Dépannage
à la cartouche. LISTE DES PIÈCES - Pour toute pièce nécessaire mais non indiquée, veuillez contacter le service de soutien technique de Vigo N° DE PIÈCE INDICATEUR DE DATE DE LIVRAISON (À USAGE INTERNE UNIQUEMENT) PIÈCE... - Page 21 ESPECIFICACIONES DEL GRIFO Grifo de baño para amurar Modelo VG05004 MODELO VG05004 CARACTERÍSTICAS · Sólida construcción de bronce · Cartucho de disco de cerámica · Grifo de llave única · Instalación amurada · Acabado resistente a la corrosión y a la pérdida de brillo CONTENIDOS DEL PAQUETE ·...
-
Page 22: Vista Frontal
VISTA FRONTAL VISTA LATERAL VISTA SUPERIOR VG05004 LAS MEDIDAS EN PULGADAS SE REDONDÉAN A LA 1/8" MÁS PRÓXIMA... -
Page 23: Instalación
PÉRDIDAS, EN ESPECIAL EN LAS CONEXIONES A LAS CAÑERÍAS Si tiene alguna pregunta, sírvase comunicarse con el Departamento de DE SUMINISTRO. EL AJUSTE SUAVE DE LAS TUERCAS DETIENE Asistencia Técnica de Vigo antes de comenzar con la instalación. PÉRDIDAS MENORES. -
Page 24: Solución De Problemas
LISTA DE PIEZAS - En caso de cualquier pieza que se necesite pero no se muestre, sírvase comunicarse con el Departamento de Asistencia Técnica de Vigo NRO. DE PIEZA PIEZA INDICADOR DE FECHA DE SUMINISTRO (SÓLO PARA USO INTERNO)
