Malco TurboShear TS1RB Replacement Instructions

TS1RB
Jaw Replacement Instructions
Consignes de remplacement des mâchoires
Anweisungen für das Ersetzen der Backen

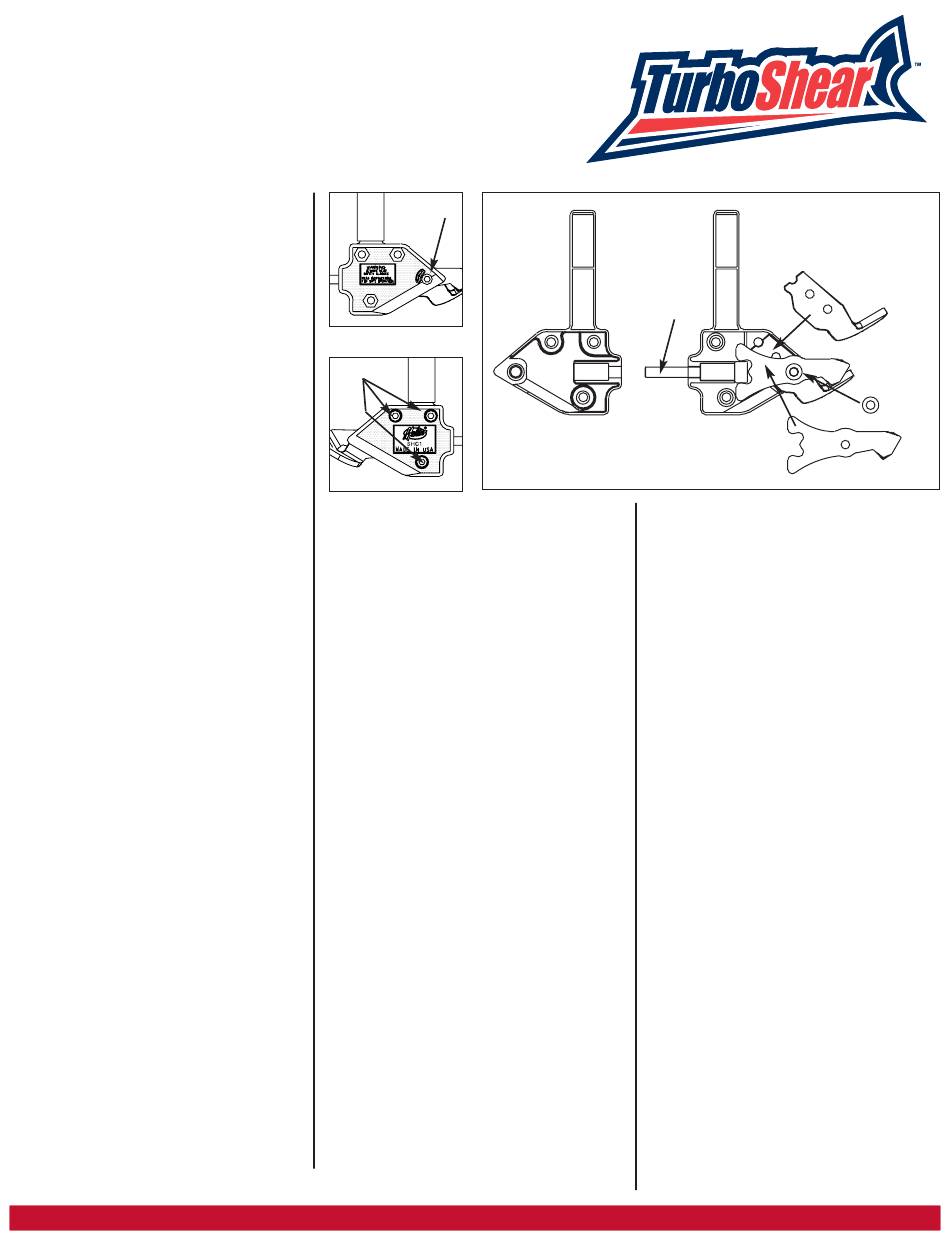

1. Slide grip off handle.
2. With the enclosed hex key, loosen tensioning screw (A) 1/2
turn. Remove the three screws holding the case together
(B) .
3. Lay tool down with the nut side facing upwards. Hold onto
the right side casing and lightly tap down on the jaw area.
Separate the casings by lifting straight up. Note: There is
grease in the casing.
4. Remove jaws. Be sure to keep the reusable washer (E)
that is with upper jaw (D).
Reassemble tool as follows:
5. Place lower jaw (C) onto the two pins of the left casing.
6. Apply a thin layer of grease around the pin and on the top-
side face of the lower jaw.
7. Place upper jaw (D) on 1/4" pin protruding from left cas-
ing. Make sure that the upper jaw engages the drive shaft
(F). Test by turning the drive shaft and make sure upper jaw
rotates on pin.
8. Apply a liberal amount of grease to the space between the
driveshaft and the upper jaw.
9. Replace the washer, cone side up, over the 1/4" pin and
upper jaw.
10. Place right side casing over the left side casing, making
sure to line up the 1/4" pin with the adjustment screw
hole.
11. Reinstall the three screws that were removed in step 2
starting with the screw in the top right hand position and
moving in a clockwise pattern. Caution: Do not over-tighten
these fasteners.
12. Replace grip by lining up the splines on the handle with the
depressions in the grip and slide grip on handle.
13. To ensure proper blade tension, tighten adjustment screw
(A) to seat the blades. Next, loosen adjustment screw (A)
until only slight resistance is felt while turning the drive-
shaft by hand.
A
B
1. En la faisant glisser, détachez la gaine de la poignée.
2. Avec la clé hexagonale incluse, desserrez la vis de tension
(A) d'un demi-tour. Enlevez les trois vis qui assemblent l'é-
tui (B).
3. Déposez l'outil avec le côté de l'écrou vers le haut. Tenez
le coté droit de l'enveloppe et frappez délicatement vers le
bas dans la section de la mâchoire. Séparez les
enveloppes en soulevant à la verticale. Remarque : Le
boîtier contient de la graisse.
Retirez les mâchoires. Assurez-vous de garder la rondelle
4.
réutilisable (E) qui accompagne la mâchoire supérieure
(D).
Réassemblez l'outil comme suit :
5. Placez la mâchoire inférieure (C) sur les deux goujons de
l'enveloppe gauche.
6. Appliquez une mince couche de graisse autour du goujon
et du côté supérieur de la mâchoire inférieure.
7. Placez la mâchoire supérieure (D) sur le goujon de 1/4 po
qui sort de l'enveloppe gauche. Assurez-vous qu'elle s'en-
clenche sur l'arbre d'entraînement (F). Testez-la en tour-
nant l'arbre d'entraînement et en vérifiant qu'elle pivote
sur le goujon.
8. Graissez généreusement l'espace entre l'arbre d'entraîne-
ment et la mâchoire supérieure.
9. Remettez la rondelle, côté conique vers le haut, sur le gou-
jon de 1/4 po et la mâchoire supérieure.
10. Placez l'enveloppe droite sur la gauche en vous assurant
d'aligner le goujon de 1/4 po avec le trou à vis d'ajuste-
ment.
11. Réinstallez les trois vis enlevées à l'étape 2.en com-
mençant par le boulon dans le coin supérieur droit et dans
le sens des aiguilles d'une montre. Attention : Ne resser-
rez pas trop les attaches.
12. 11. Réinstallez les trois vis enlevées à l'étape 2.en com-
mençant par la vis dans le coin supérieur droit et dans le
sens des aiguilles d'une montre. Attention : Ne resserrez
pas trop les attaches.
13. Pour assurer la bonne tension de la lame, resserrez la vis
d'ajustement (A) pour bien installer les lames. Desserrez
ensuite la vis d'ajustement (A) seulement jusqu'à ce qu'il
y ait une légère résistance en tournant l'arbre d'entraîne-
ment à la main.
w w w . m a l c o t o o l s . c o m w w w . m a l c o t o o l s . c o m
F
D
1. Entfernen Sie den Griff von dem Griffschaft.
2. Lösen Sie mit dem mitgelieferten Sechskantschlüssel die
Spannschraube (A) um eine halbe Umdrehung. Entfernen
Sie die drei Schrauben, die das Gehäuse zusammenhalten
(B).
3. Legen Sie das Werkzeug waagerecht, so dass die Mutter
nach oben weist. Halten Sie die rechte Gehäuseseite fest
und klopfen Sie auf die Backengegend. Trennen Sie nun
die Gehäuseteile, indem Sie diese anheben. Hinweis: das
Gehäuse ist eingefettet.
4. Entfernen Sie die Backen. Stellen Sie sicher, dass Sie die
wiederverwendbare Beilagscheibe (E) behalten, die sich
an der oberen Backe befindet (D).
Bauen Sie das Werkzeug wie folgt wieder zusammen:
5. Stecken Sie die untere Backe (C) auf die zwei Stifte im
linken Gehäuseteil.
6. Fetten Sie den Stift und die obere Hälfte der Unterbacke
etwas ein.
7. Setzen Sie die obere Backe (D) auf den Stift (ca. 5 mm) in
dem linken Gehäuseteil. Stellen Sie sicher, dass die untere
Backe korrekt in die Antriebswelle (F) eingesetzt wird.
Prüfen Sie dies, indem Sie die Antriebswelle bewegen.
Hierbei sollte sich die obere Backe auf dem Stift drehen.
8. Fetten Sie den Zwischenraum zwischen Antriebswelle und
oberer Backe großzügig ein.
9. Befestigen Sie die Beilagscheibe mit der kegelförmigen
Seite nach oben auf dem Stift (ca. 5 mm) und der oberen
Backe.
10. Schieben Sie die rechte Gehäusehälfte über die linke
Gehäusehälfte, und richten Sie dabei den Stift so aus,
dass die Vorrichtungen der Schrauben korrekt übereinan-
der liegen.
11. Befestigen Sie die drei Schrauben, die Sie in Schritt 2 ent-
fernt haben. Fangen Sie mit der Schraube oben rechts an
and arbeiten Sie im Uhrzeigersinn.Vorsicht: Schrauben
nicht übermäßig anziehen.
12. Schieben Sie den Griff wieder auf den Schaft, sodass die
Keile des Schafts und die Nuten des Griffs korrekt
eingepasst sind.
13. Ziehen Sie die Spannschraube (A) an, um die
Klingenspannung zu regulieren. Dann lockern Sie die
Spannschraube (A) wieder etwas, bis beim Drehen der
Antriebswelle von Hand nur ein leichter Widerstand spürbar
ist.
C
E
