Malco TurboShear HD TSHDRB Replacement Instructions

TSHDRB
Jaw Replacement Instructions
Consignes de remplacement des mâchoires
Anweisungen für das Ersetzen der Backen
1. Remove the Drill Clamps.

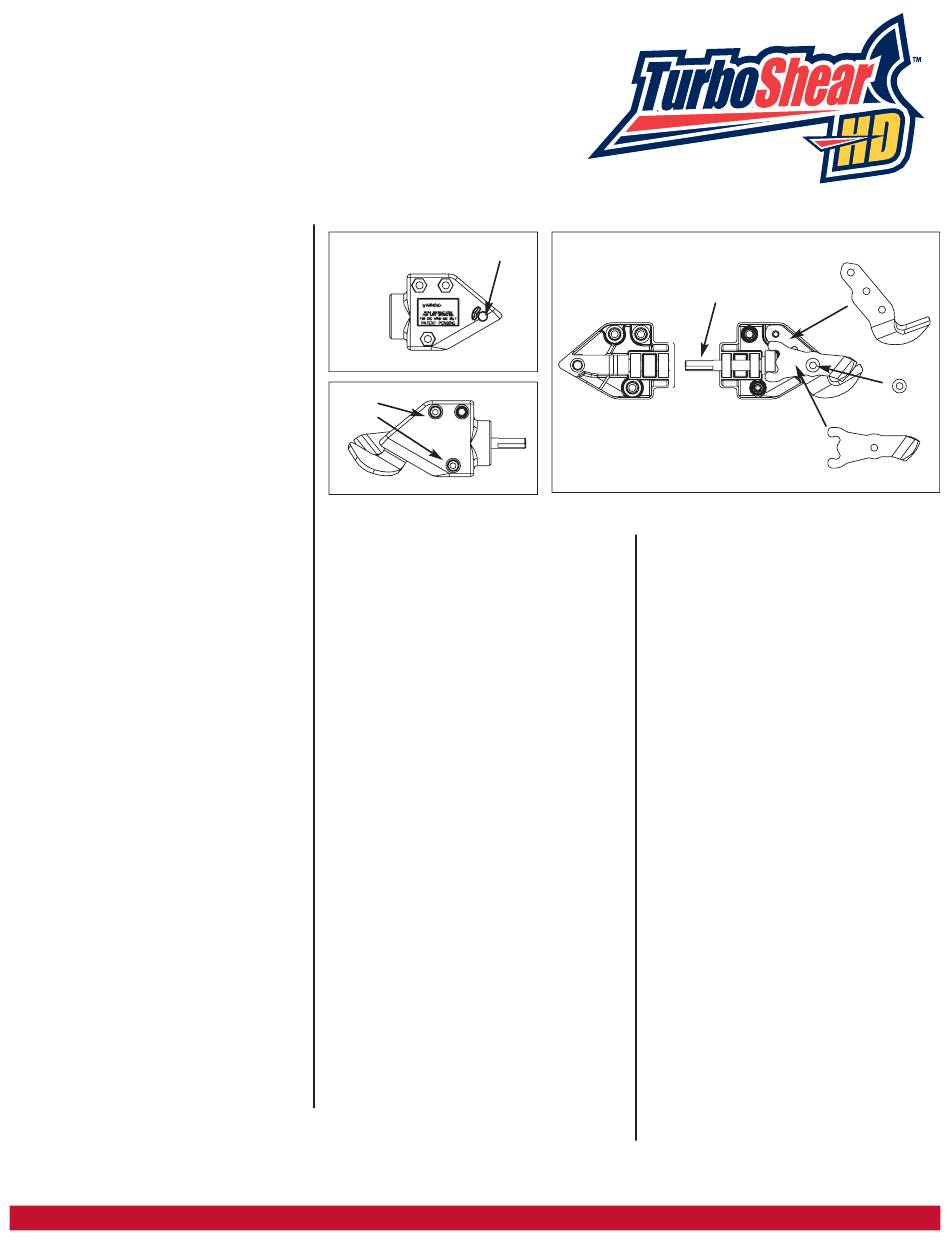

2. With the enclosed hex key, loosen tensioning screw (A) 1/2
turn. Remove the two screws holding the case together (B)
.
3. Lay tool down with the nut side facing upwards. Hold onto
the right side casing and lightly tap down on the jaw area.
Separate the casings by lifting straight up. Note: There is
grease in the casing.
4. Remove jaws.
Reassemble tool as follows:
5. Place lower jaw (C) onto the two pins of the left casing.
6. Apply a thin layer of grease around the pin and on the top-
side face of the lower jaw.
7. Place upper jaw (D) on 1/4" pin protruding from left cas-
ing. Make sure that the upper jaw engages the drive shaft
(F). Test by turning the drive shaft and make sure upper jaw
rotates on pin.
8. Apply a liberal amount of grease to the space between the
drive shaft and the upper jaw.
9. Replace the washer, cone side up, over the 1/4" pin and
upper jaw.
10. Place right side casing over the left side casing, making
sure to line up the 1/4" pin with the adjustment screw
hole.
11. Reinstall the two screws that were removed in step 2.
12. To ensure proper blade tension, tighten adjustment screw
(A) to seat the blades. Next, loosen adjustment screw (A)
until only slight resistance is felt while turning the drive-
shaft by hand.
13. Reinstall the drill clamp.
B
1. Retirez les pinces de perceuse.
2. Avec la clé hexagonale incluse, desserrez la vis de serrage
(A) de 1/2 tour. Retirez les deux vis retenant ensemble le
boîtier.
3. Déposez l'outil avec le côté de l'écrou vers le haut. Tenez
le coté droit de l'enveloppe et frappez délicatement vers le
bas dans la section de la mâchoire. Séparez les
enveloppes en soulevant à la verticale. Remarque : Le
boîtier contient de la graisse.
4. Retirez les mâchoires.
Réassemblez l'outil comme suit :
5. Placez la mâchoire inférieure (C) sur les deux goujons de
l'enveloppe gauche.
6. Appliquez une mince couche de graisse autour du goujon
et du côté supérieur de la mâchoire inférieure.
7. Placez la mâchoire supérieure (D) sur le goujon de 1/4 po
qui sort de l'enveloppe gauche. Assurez-vous qu'elle s'en-
clenche sur l'arbre d'entraînement (F). Testez-la en tour-
nant l'arbre d'entraînement et en vérifiant qu'elle pivote
sur le goujon.
8. Graissez généreusement l'espace entre l'arbre d'entraîne-
ment et la mâchoire supérieure.
9. Remettez la rondelle, côté conique vers le haut, sur le gou-
jon de 1/4 po et la mâchoire supérieure.
10. Placez l'enveloppe droite sur la gauche en vous assurant
d'aligner le goujon de 1/4 po avec le trou à vis d'ajuste-
ment.
11. Réinstallez les deux vis retirées à l'étape 2.
12. Pour assurer la bonne tension de la lame, resserrez la vis
d'ajustement (A) pour bien installer les lames. Desserrez
ensuite la vis d'ajustement (A) seulement jusqu'à ce qu'il
y ait une légère résistance en tournant l'arbre d'entraîne-
ment à la main.
13. Réinstallez la pince de perceuse.
w w w . m a l c o t o o l s . c o m
A
1.
2.
3.
4.
Bauen Sie das Werkzeug wie folgt wieder zusammen:
5.
6.
7.
8.
9.
10.
11.
12.
13.
F
D
Entfernen Sie die Klemmvorrichtung der Bohrmaschine.
Verwenden Sie den mitgelieferten Inbusschlüssel, um die
Spannschraube (A) mit einer halben Drehung zu lösen.
Entfernen Sie die beiden Schrauben
Gehäusehalterung.
Legen Sie das Werkzeug waagerecht, so dass die Mutter
nach oben weist. Halten Sie die rechte Gehäuseseite fest
und klopfen Sie auf die Backengegend. Trennen Sie nun
die Gehäuseteile, indem Sie diese anheben. Hinweis: das
Gehäuse ist eingefettet.
Entfernen Sie die Backen.
Stecken Sie die untere Backe (C) auf die zwei Stifte im
linken Gehäuseteil.
Fetten Sie den Stift und die obere Hälfte der Unterbacke
etwas ein.
Setzen Sie die obere Backe (D) auf den Stift (ca. 5 mm) in
dem linken Gehäuseteil. Stellen Sie sicher, dass die untere
Backe korrekt in die Antriebswelle (F) eingesetzt wird.
Prüfen Sie dies, indem Sie die Antriebswelle bewegen.
Hierbei sollte sich die obere Backe auf dem Stift drehen.
Fetten Sie den Zwischenraum zwischen Antriebswelle und
oberer Backe großzügig ein.
Befestigen Sie die Beilagscheibe mit der kegelförmigen
Seite nach oben auf dem Stift (ca. 5 mm) und der oberen
Backe.
Schieben Sie die rechte Gehäusehälfte über die linke
Gehäusehälfte, und richten Sie dabei den Stift so aus,
dass die Vorrichtungen der Schrauben korrekt übereinan-
der liegen.
Bringen Sie die beiden Schrauben, die in Schritt 2 entfernt
wurden, wieder an.
Ziehen Sie die Spannschraube (A) an, um die
Klingenspannung zu regulieren. Dann lockern Sie die
Spannschraube (A) wieder etwas, bis beim Drehen der
Antriebswelle von Hand nur ein leichter Widerstand spürbar
ist.
Montieren Sie die Klemmvorrichtung der Bohrmaschine.
C
E
der
