Leviton 47611-C6 Installation Instructions

PK-93445-10-02-0A
Category 6 Board
and Data Module
Module de
transmission de
catégorie 6
Módulo de Datos
Categoría 6
Installation Instructions
Category 6 Board and Data
Module
DesCrIptIon
The Category 6 Board and Data Module is an
expansion component used to add modular voice
and data distribution capability to any Leviton
Structured Media™ Center (SMC).
InstallatIon

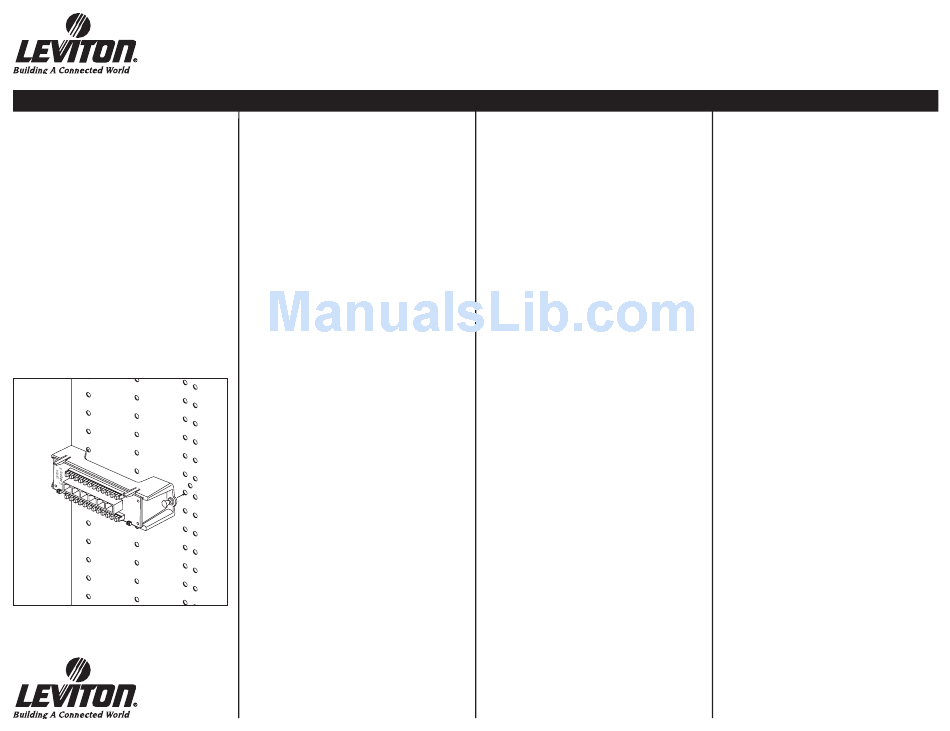

1. Align the mounting pins with the grid holes
on the back of the enclosure. Module may be
mounted horizontally or vertically. With the
mounting pin plungers in the "out" position,
press the unit into the grid in the desired
location, secure by pushing the plungers in.
(Figure 1)
2. Route and terminate up to six Category 6
cables from the wall jacks to the 4-Pair 110
IDC connectors lining the sides of the module,
using an industry standard punchdown tool.
Each cable should be fully terminated (all
4 pairs) on one of the 110 IDC connectors.
(Figure 2)
note: Wall outlets must be compliant with
T568A wiring configuration.
applICatIon:
• For data: Identify the cable you wish to
activate and connect one end of a Category
6 patch cord into the corresponding module
port and the other end into a Leviton switch or
router.
eXaMple: You have a computer and a printer
in your home office, and want to access the
printer from computers in two bedrooms. Wire
the unit as shown in Figure 3:
- Route cables to the two office jacks (for
the office computer and the printer) to
corresponding 110 IDC connectors for Ports
1 & 2.
- Route cables to the bedroom jacks (for the
1
2 bedroom computers) to corresponding 110
IDC connectors for Ports 3 and 4.
- Install Category 6 patch cords from ports
1, 2, 3 and 4 on the module to ports on a
Leviton switch or router. The 3 computers
and the printer will now be networked.
(Optional print server will be required.)
Directives
Module de transmission de
catégorie 6
DesCrIptIon
Ce module d'extension sert à ajouter des
capacités de transmission de la voix et des
données à n'importe quel centre Structured
Media MC (centre média structuré, ou CMS) de
Leviton.
InstallatIon
1. Aligner les vis de montage avec les trous
correspondants à l'arrière du logement. Le
module peut être installé à la verticale ou à
l'horizontale. En s'assurant que les plongeurs
des dispositifs de retenue soient bien ressortis,
appuyer le module contre la partition à l'endroit
voulu; assujettir le tout en enfonçant les
plongeurs (figure 1).
2. Acheminer jusqu'à six câbles de catégorie
6 des prises murales aux connecteurs 110
IDC à quatre paires situés de part et d'autre
du module, en effectuant les terminaisons
au moyen d'un percuteur aux normes de
l'industrie. Les quatre paires de chaque câble
doivent être correctement raccordées aux
connecteurs (figure 2).
reMarQUe : les prises murales doivent être
conformes aux normes de câblage T568A.
applICatIon :
• Données : Déterminer quel câble servira
à la transmission et raccorder une des
extrémités d'un cordon de catégorie 6 au
connecteur approprié du module et l'autre, à
un commutateur ou un routeur de Leviton.
eXeMple : on a une imprimante dans son
bureau à domicile à laquelle on souhaite avoir
accès depuis des ordinateurs installés dans
les chambres à coucher. Le câblage doit
s'effectuer tel qu'illustré à la figure 3 :
- Acheminer les câbles aux prises de
l'ordinateur et de l'imprimante du bureau
jusqu'aux connecteurs 1 et 2 du module.
- Acheminer les câbles aux prises des
ordinateurs des chambres à coucher
jusqu'aux connecteurs 3 et 4 du module.
- Raccorder des cordons de connexion de
manière à relier les connecteurs 1, 2, 3 et 4
du module au commutateur ou au routeur.
Les trois ordinateurs seront dorénavant reliés
à l'imprimante (on doit disposer d'un serveur
d'impression optionnel).
47611-C6
47611-C6B
Instrucciones de Instalación
Módulo de Datos Categoría 6
DesCrIpCIón
El Módulo de Datos Categoría 6 es un
componente de expansión utilizado para añadir
distribución modular de voz y datos a cualquier
Centro de Structured Media MR (SMC) de Leviton.
InstalaCIón
1. Alinee las pines de montaje con los agujeros
en la parte posterior de la caja. El módulo se
puede instalar vertical u horizontalmente. Con
los pines de montaje hacia fuera, presione
la unidad en la rejilla sobre el lugar deseado,
fíjelo presionando los pines (Figura 1).
2. Guíe y termine hasta seis cables Categoría 6
desde los jacks de pared a los conectores de
4 pares tipo 110 IDC, alineados a los lados
del módulo, usando una herramienta de
impacto apropiada. Cada cable debe estar
por completo (los 4 pares) en uno de los
conectores tipo 110 IDC (Figura 2).
nota: Los contactos de pared deben cumplir
con la configuracíon de cableado T568A.
aplICaCIón:
• para datos: Identifique el cable que desea
activar y conecte un lado del cable de
interconexión Categoría 6 al puerto del módulo
correspondiente y el otro lado al interruptor de
Leviton o guiador.
eJeMplo: Si tiene una computadora y
un impresor en la oficina de su casa y
desea tener acceso al impresor desde
las computadoras localizadas en los dos
dormitorios. Conecte la unidad como se
muestra en la Figura 3:
- Guíe los cables a los dos jacks de la oficina
(para la computadora e impresor de la
oficina) que corresponden a los conectores
110 IDC para los puertos 1 y 2.
- Guíe los cables a los jacks de los dormitorios
(para las computadoras de los 2 dormitorios)
que corresponden a los conectores 110 IDC
para los puertos 3 y 4.
- Guíe los cables de interconexión Categoría
6 de los puertos 1, 2, 3 y 4 en el módulo
a los puertos en el interruptor de Leviton
o guiador. Ahora las 3 computadoras y el
impresor han quedado conectados en la
red (Se requiere un servidor opcional de
impresor).
