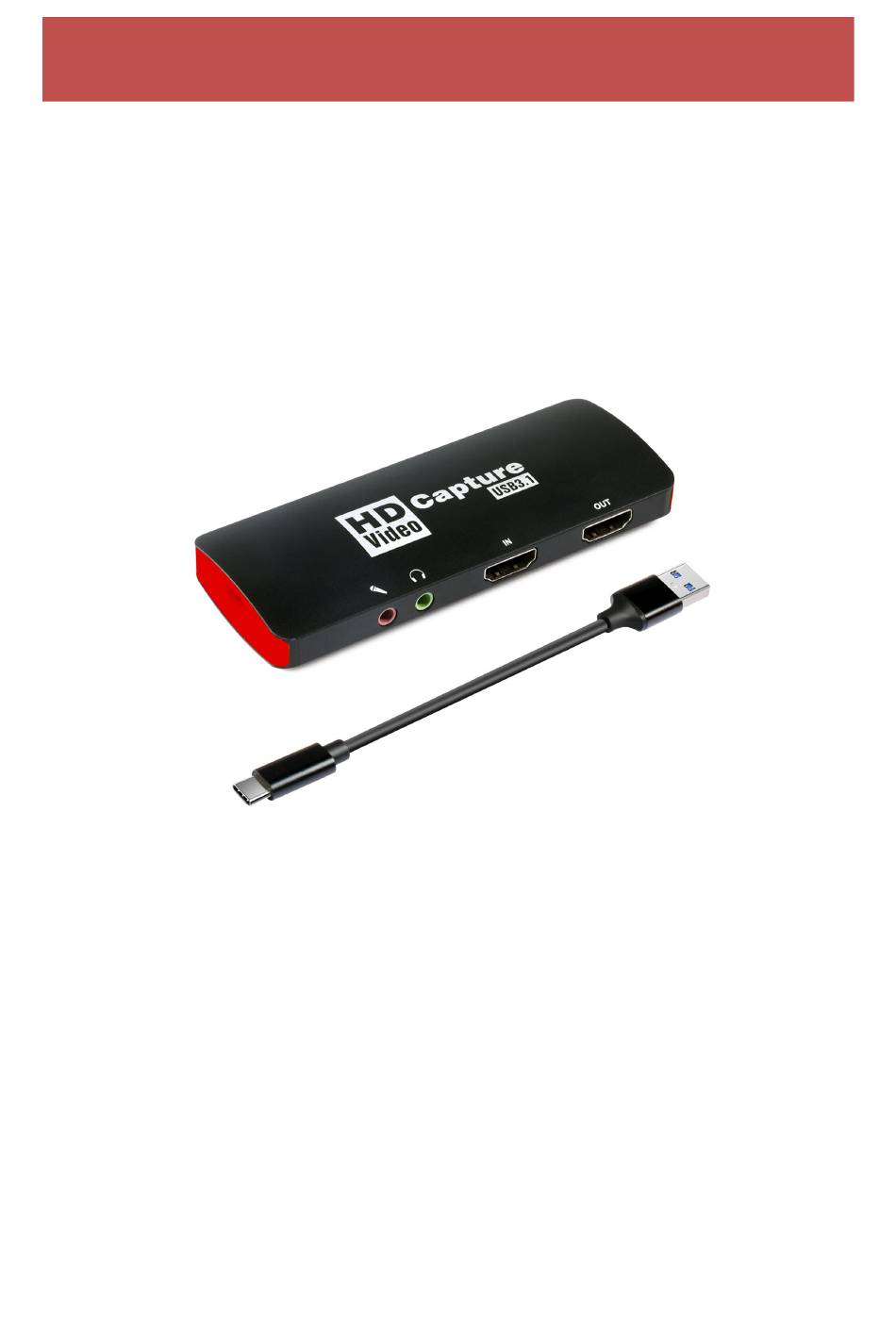

HSV3203 4K User manual
Video Capture BOX
Ⅰ Description
The HD video capture card can input the video data or audio and video mixed data of
the video signal output from the camera, PC, set-top box, game console into the
computer, and convert it into computer-recognizable digital data, which is stored in the
computer and becomes editable video data file or live stream to the server.
1
Advertisement
Related Manuals for MiraBox HSV3203
Summary of Contents for MiraBox HSV3203
- Page 1 HSV3203 4K User manual Video Capture BOX Ⅰ Description The HD video capture card can input the video data or audio and video mixed data of the video signal output from the camera, PC, set-top box, game console into the computer, and convert it into computer-recognizable digital data, which is stored in the computer and becomes editable video data file or live stream to the server.
- Page 2 Ⅱ Connect and Operate 1.Connect the signal sources such as Blu-Ray Player , Play Station , audio/video receiver ,satellite receivers with HD output interfaces with a HD cable to the device HD input . 2.Insert the type-c cable head to type-c interface , the other side of the cable into your computer`s USB3.0 or type-c interface .
- Page 3 Select “Capture” in Type item. Select “HDMI” in input item. Select suitable capture resolution in Format item. Select "Digital Audio interface (MiraBox Video Capture) " in Audio Capture Device item. Click “Open device” to open the capture interface. 4. Click "Pot player”--- recorder"...
- Page 4 How to Set Capture Card in Mac (OBS) 1.Open Mac System preferences, choose MiraBox Vedio Capture, as picture 2. Open OBS software, click "+" to add Audio input capture from sources opetion , then choose Mirabox Audio Capture, as picture.
- Page 5 How to Set Capture Card in Windows (OBS) 1. Open OBS → Click "+" to choose "Video Capture Device" . 2. Creat source → OK. 3. Properties for Video Capture Device → Device(Mirabox Video Capture) → Resolution/FPS Type (Custom) → Resolution(1920*1080) → FPS (30pfs) →...
- Page 6 Confirm whether PC has properly recognized MiraBox Video Capture (check whether the device is normal in PC’s Device Manager, and no icons such as exclamation points are found);...
- Page 7 HSV3203 説明書 ビデオキャプチャーボード 一. 前書き ＨＤビデオキャプチャカードは、カメラ、ＰＣ、セットトップボックス、およびゲー ム機から出力されるビデオ信号またはビデオ信号のオーディオおよびビデオ混合デ ータをコンピュータに入力し、 それらをコンピュータ可読デジタルデータに変換する ことができるビデオデータファイルを編集するか、サーバーに生放送。 二．パッケージ内容 本体（HD to USB 3 . 1 ビデオキャプチャカード）- ----１ 台 USB 3 . 0 ケーブル ------------------------- --- １本 説明書 ----------------------------------------１部 保証書 ----------------------------------------１枚...
- Page 8 三．特徴 * ドライバをインストールする必要はありません。本当の Pn P です。 * Windows、Linux、Mac OS X オペレーティングシステムにコンパチブルできます。 * USB 3 . 0、300 - 350 MB / s のスループット、USB 2 . 0 にコンパチブルできます。 * 映像とオーディオの処理はドングルで行われ、CPU を占用しません。 * シングルチャンネルの HD ビデオ信号をキャプチャすることができます。 * 自動的に入力ビデオフォーマットをチェックしたり、 出力サイズとフレームレート を調整したりすることができます。 * 入力出力ビデオ信号は 4K / 60 Hz に達し、UVC ビデオキャプチャおよび YUV 422 ビ デオ出力にコンパチブルできます。...
- Page 9 五. 接続と操作 １．HD 出力インターフェースを持つ Blu- Ray Player、Play Station、オーディオ/ビデオ レシーバー、サテライトレシーバーなどの信号ソースを HD ケーブルでデバイスの HD 入力に接続します。 ２．USB 3 . 0 ケーブルヘッドの一端を USB 3 . 0 インターフェースに差し込み、ケーブ ルの別の端をコンピュータの USB 3 . 0 インターフェースに接続します。 ３．HD to USB 3 . 0 ビデオキャプチャ BOX は、UVC（USB ビデオクラス） 、UAC（USB オーディオクラス）...
- Page 10 六．ソフトウェアのコマンド Windows で PotPlayer を設定する方法 1.コンピュータに "PotPlayer"アプリケーションソフトウェアをインストールしま 2.「PotPlayer」ショートカットをダブルクリックしてアプリケーションを開 きます す。 3. 左クリック "PotPlayer" --- "開く" --- "デバイス設定" --- "Analog TV"ページ > 映像キャプチャデバイス項目で「MiraBox Video Capture」を選択します。 > 出力項目で“ キャプチ >入力項目で「HDMI」を選 ャ”を選びます。 >形式項目で適切なキャプ 択してください。 >音声キャプチャデバイス チャ解像度を選択します。 項目で "デジタルオーディ （MiraBox Video Capture）" オインターフェイス > 「適用」 をクリックしてキ...
- Page 11 Mac で OBS を設定する方法 1. 開 く Mac シ ス テ ム の 設 定 、 選 択 MiraBox Video Capture 、 次 の 図 の よ う に 。 2. 開く OBS、 OBS ウィンドウの音 声入力キャプチャをソースから追加 Audio Capture を選択します、 次の図...
- Page 12 Windows で OBS を設定する方法 1. 開いている OBS → クリック “+" 追加する " 映像キャプチャデバイス" 2. ソースを作成/選択 → OK 3. 映像キャプチャデバイスのプロパティ → デバイス(Mirabox Video Capture) → 解像度/FPS タイプ （カスタム） → 解 像度 （1920*1080） → FPS （30） → 映 像 フォーマット （YUY2）→ 音声出力モ...
- Page 13 よくあるご質問と対策： Q：PC で OBS または他のアプリを使用している場合、ビデオ画像の検証方法をキャ 1.キャプチャーできない a.信号ソースからのビデオがキャプチャーボードに送信されているかどうかを確認 プチャーできない します （信号ソースがパソコンの場合は、 画面解像度に 2 つのディスプレイロゴが表 示されます。信号ソースが別のデバイスの場合は、ループアウトを接続し、画像が正 b.PC でキャプチャーする際、MiraBox Video Capture デバイスが正しく認識されてい しいかどうかを確認します） 。 るかどうかを確認します（このデバイスは PC のデバイスマネージャーで正しく表示 c.上記の 2 つの方法が正しい場合は、USB3.0 ポートに交換してテストしてください。 され、感嘆符などの記号がありません） 。 d.ポートへの接続が正しいかどうかを確認してください。 e.アプリで設定されたパラメータが正しいかどうかを確認してください。 Q：PC で OBS または他のアプリを使用している場合、音声の検証方法をキャプチャ 2.音声の問題 a.信号ソース側のオーディオ出力デバイスにこのキャプチャーボードが選択されて ーできない。 いることを確認します （信号ソースがパソコンの場合は、 パソコンの右下隅にある再...
- Page 14 高清音视频采集卡 HSV3203 使用说明书 一、产品概述 高清视频采集卡可将摄像机，PC，机顶盒，游戏机等输出的视频信号的视频数据或者 音视频混合数据输入电脑，并转换为电脑可识别的数字数据，存储在电脑中，成为可编 辑处理的视频数据文件或直播上传到服务器。...
- Page 15 二、产品特征 高清视频采集卡尺寸为长：112mm，宽：43mm，高：15m 支持 TYPE-C 供电，不需要外加电源 支持高清视频信号输入 支持分辨率为 4K 以下所有标准高清视频协议 支持高清视频环出 输出分辨率最高可达到 4K/60HZ 支持 48K 和 44.1K 音频输入 支持 USB3.0 协议 工作功耗为 2.5W 支持 3.5mm 耳机音频输出，3.5mm 麦克风 三、端口名称 ① TYPE-C 接口 ②...
- Page 16 使用连接示意图: 四、操作指南 1.将高清视频输入信号连接到高清视频输入接口； 2.将 USB3.0 接口连接到电脑； 3.接上需要采集的设备，信号源可以通过视频环出 4.以 PotPlayer 软件使用为例如图 1， 也可支持其他 接口接上显示器。 软件 XO O 5. 点击 PotPlayer 菜单栏，点击打开，打开设备设置如图 2 所示 图 2...
- Page 17 6.按照图 2 所示，打开模拟 TV 设置，点击打开设备，高清视频采集卡开始正常工作， 如图 3 所示： 图 3 7. 如果想录制视频时， 点击 PotPlayer 菜单栏， 点击视频-视频录制-立即录制视频， 就 可以正常录制视频，如图 4 所示。 图 4...
- Page 18 常见问题解决方法： 1，无采集 Q：如果 PC 端使用 OBS 或者其他的 APP 时，没有采集到视频图像的验证方式。 a，确认信号源端的视频是否已经传输到我们的采集卡中（如果信号源是电脑，可以在 屏幕分辨率中看到有两个显示器标识， 如果信号源是其他的设备， 可以让客户将环出接 b，确认采集 PC 端是否已经正确识别 MiraBox Video Capture 设备（在 PC 端的设备管 上看看环出端突图像是否正常） 。 c，如果前面两个方式都是正常的，请让客户更换一个 USB3.0 接口在测试一下。 理器中查看此设备是正常的，没有任何感叹号之类的标识） 。 d，确认客户的接口连接是否正确。 e，确认客户的 APP 的设置参数是否正确。 2，声音问题 Q：如果 PC 端使用 OBS 或者其他的 APP 时，没有采集到声音的验证方式。...
