- Page 1 HSV320 English manual I Product Overview II Product Features III Ports Names Ⅳoperation guidance 取扱説明書 一、製品概要 二、製品特徴 三、ポート名 四、操作ガイド 中文说明书 一、产品概述 二、产品特征 三、端口名称 四、操作指南...
-
Page 2: English Manual

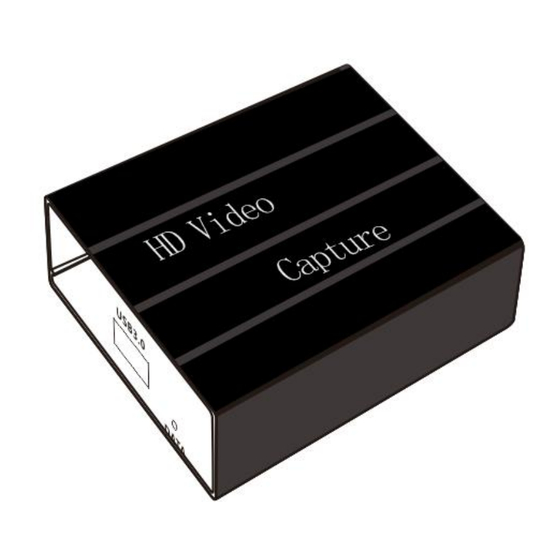

HD Video Capture Card English manual I Product Overview The HD video capture card can convert audio and video data of devices that are equipped with HD output interface such as camera, PC, set-top box and game machine into computer-readable USB data that can be input into the computer via USB interface. - Page 3 III Ports Names ①HD Input ②HD Output ④LED1 HD Signal Input Display ③USB ⑤DATA Capture Work Light ⑥LED2 HD Output Display Connection Diagram IV Instructions 1.Connect the HD video input signal to the HD video input interface ； 2.Connect the USB interface to the computer； 3.Connect to the device that requires capture data (connect the display or TV to the HD video output interface if required);...
- Page 4 Figure1 5. Click the menu bar of PotPlayer – click “Open” – open the device settings (as shown in the figure 2); Figure2 6.Open the analogue TV settings according to the figure 2 – click to open the device – HD video capture card starts to work normally (as shown in the figure 3);...
- Page 5 Figure3 Click the menu bar of PotPlayer if you want to record videos – click videos – video recording – record videos immediately – start to record videos normally (as shown inthe figure 4). Figure4...
- Page 6 HD ビデオキャプチャーボード 取扱説明書 一、製品概要 この HD ビデオキャプチャーボードを使用し、カメラ、PC、セットトップボックス、ゲー ム機などの HD 出力ポートを備えたデバイスの音声とビデオデータを、コンピューターが 認識できる USB データに変換できます。USB ポートでパソコンに接続し、通常のキャプ チャーソフトウェア（ 例えば：OBS、Pot Player）でビデオデータファイルを受信して編 集したり、ライブストリーミングでサーバーにアップロードしたりすることができます。 また、録画したファイルをパソコンに保存することもできます。 二、製品特徴 HD ビデオキャプチャーボードのサイズ：長さ 65mm 幅 65mm 高さ 22mm HD ビデオ信号入力に対応します USB 給電に対応し、外部電源は不要です HD ビデオループアウトに対応します 解像度が 1080P 以下のすべての標準 HD ビデオプロトコルに対応します ループアウト解像度は最大 1080P/60HZ、キャプチャー解像度は最大 1080P / 30HZ になす HD ビデオ...
- Page 7 二、ポート名 ④LED1 HD 信号入力表示 ①HD 入力 ②HD 出力 ③USB ⑥LED2 HD ループアウト出力表示 ⑤DATA キャプチャー動作ライト 接続図 四、操作ガイド ① HD ビデオ入力信号を HD ビデオ入力ポートに接続します； ②USB ポートをパソコンに接続します； ③キャプチャーしたいデバイスを接続し、必要に応じて、USB を ディスプレイまたはテレビの HD ビデオループアウトポートに接続します。 ④PotPlayer を利用する場合は、図 1 を参照してください。XO、OBS などの ソフトウェアにも対応します。...
- Page 8 図 1 ⑤図 2 に示すように、PotPlayer のメニューをクリックし、 「開く」 をクリックし、 「デバイス設定」を開きます。 図 2 ⑥図 2 に示すように、アナログ TV 設定を開き、 「デバイスを開く」をクリックすると、 図 3 に示すように、HD ビデオキャプチャーボードが機能し始めます。...
- Page 9 図 3 ⑦ビデオを録画する場合は、PotPlayer のメニューをクリックし、 「映像」-「ビデオのキャ プ チャー」-「ビデオキャプチャーをすぐ開始」をクリックすると、図 4 に示すように、ビ デオを録画できます。 図 4...
- Page 10 高清音视频采集卡 中文说明书 一、产品概述 高清视频采集卡可将摄像机，PC，机顶盒，游戏机等带高清输出接口设备的音视频数据转换 为电脑可识别的 USB 数据通过 USB 接口输入电脑，用户可通过常用的电脑采集软件（如： OBS、PotPlayer）接收并在软件上编辑处理视频数据文件或者进行推流直播上传服务器等， 也可录制存储到电脑本地。 二、产品特征 高清视频采集卡尺寸为长：65mm，宽：65mm，高：22mm 支持高清视频信号输入 支持 USB 供电，不需要外加电源 支持高清视频环出 支持分辨率为 1080P 以下所有标准高清视频协议 环出分辨率最高可达到 1080P/60HZ ，采集 1080P/30HZ 兼容高清视频 1.3HDCP 支持 48K 和 44.1K 音频输入 工作功耗为 2.2W...
- Page 11 三、端口名称 ①高清输入 ②高清输出 ③USB ④LED1 高清信号输入显示 ⑤DATA 采集工作灯 ⑥LED2 高清环出输出显示 使用连接示意图: 三、操作指南 1. 将高清视频输入信号连接到高清视频输入接口； 2. 将 USB 接口连接到电脑； 3. 接上需要采集的设备，USB 如有需要将显示器或电视机可以接上高清视频环出接口 4. 以 PotPlayer 软件使用为例如图 1，也可支持其他软件 XO OBS 等...
- Page 12 图 1 5. 点击 PotPlayer 菜单栏，点击打开，打开设备设置如图 2 所示 图 2 6.按照图 2 所示，打开模拟 TV 设置，点击打开设备，高清视频采集卡开始正常工作如图 3 所示...
- Page 13 图 3 7.如果想录制视频时，点击 PotPlayer 菜单栏，点击视频-视频录制-立即录制视频，就可以 正常录制视频，如图 4 所示。...
