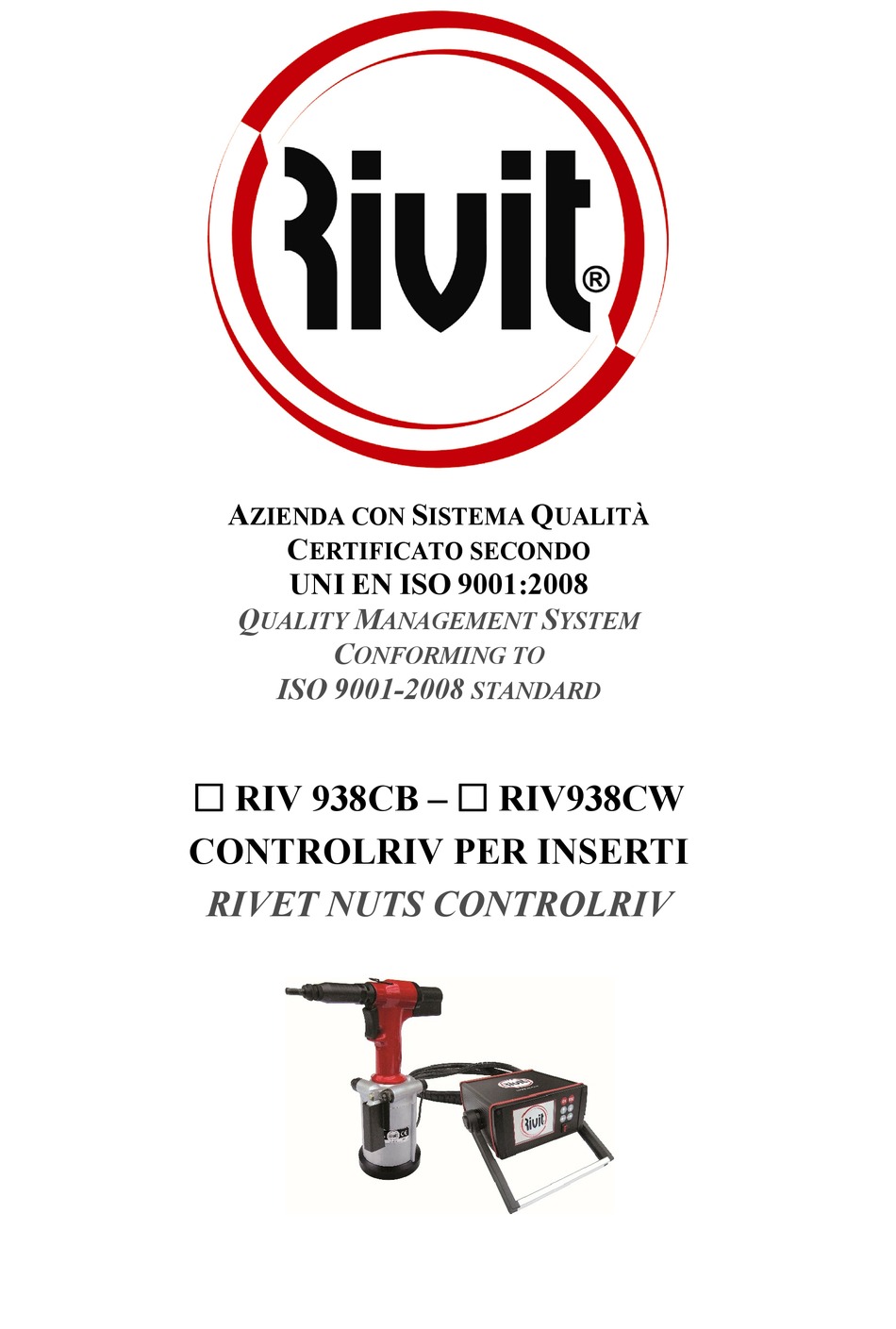

 RIV 938CB –  RIV938CW
CONTROLRIV PER INSERTI
RIVET NUTS CONTROLRIV

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the RIV 938CB and is the answer not in the manual?

Questions and answers

Related Manuals for RIVIT RIV 938CB

Summary of Contents for RIVIT RIV 938CB

  • Page 1 ZIENDA CON ISTEMA UALITÀ ERTIFICATO SECONDO UNI EN ISO 9001:2008 UALITY ANAGEMENT YSTEM ONFORMING TO ISO 9001-2008 STANDARD  RIV 938CB –  RIV938CW CONTROLRIV PER INSERTI RIVET NUTS CONTROLRIV...
  • Page 3 CODICE/CODE RIV 938CB 4640300 CODICE/CODE RIV 938CW 4640600 RIV938CB-C ESCRIZIONE ONTROLRIV ASIC PER NSERTI ODICE TÀ RIV938CB-R ESCRIPTION IVET NUTS ONTROLRIV ASIC RIV938CB-C ONTROL ASIC PER NSERTI 4640300 RIV938CB-R IVET NUTS ONTROL ASIC RIV938C-R IVETTATRICE OLEOPNEUMATICA PER INSERTI 4739800 RIV938C-H...
  • Page 4 TURNED FOR RUBBER BLOCKING WITH DOUBLE 1/4" (101.14.1/4) (C 4759900) CONNECTION ROTEZIONE 4147200 ROTECTION 6 - 1,0m 1/4" 8 02.14.8 (Cod. Rivit TUBO ARIA NERO PER ATTACCO LINEA DIRITTO FEMMINA Ø 4760000 4729900) - 1.0 1/4" 8 02.14.8 ( 4729900)
  • Page 5 ZIENDA CON ISTEMA UALITÀ ERTIFICATO SECONDO UNI EN ISO 9001:2008 UALITY ANAGEMENT YSTEM ONFORMING TO ISO 9001-2008 STANDARD CONTROLRIV BASIC E WIFI...
  • Page 6 Macchine Rivit utilizzate con il ControlRiv Rivit tools to use with ControlRiv È POSSIBILE APPLICARE IL ONTROL IV A TUTTE LE MACCHINE OLIOPNEUMATICHE IVIT ONTROL IV CAN BE USED WITH ALL HYDRO PNEUMATIC IVIT TOOLS RIV938 – RIV938S RIV939 – RIV941 RIV503 RIV504 –...
  • Page 7 TIMBRO DISTRIBUTORE AUTORIZZATO STAMP OF THE AUTHORISED DEALER CONTROLRIV BASIC E WIFI Rivit S.r.l. Via Marconi, 20 – loc. Ponte Rizzoli 40064 Ozzano dell’Emilia (Bologna) - Italy : ++39 051 417 11 11 :++39 051 417 11 29 www.rivit.it -- rivit@rivit.it...
  • Page 8 Manuale Istruzioni ONTROL Instruction Manual www.rivit.it Rev. 0 del 19/05/2015...

  • Page 9: Table Of Contents

    6 - F UNZIONAMENTO . 14 PERATION 6.1 A DDETTI PERATORS 6.2 D EFINIZIONE TASTI UTTONS IDENTIFICATION 6.3 I MPOSTAZIONI ETUP 6.3.1 L INGUA ANGUAGE 6.3.2 O RARIO 6.3.3 F LAGS LAGS 6.3.4 P ASSWORD ASSWORD Rev. 0 del 19/05/2015 www.rivit.it...
  • Page 10 Manuale Istruzioni ONTROL Instruction Manual www.rivit.it Rev. 0 del 01/03/2017...

  • Page 11: Informazioni Generali General Information

    1.1 - COSTRUTTORE MANUFACTURER La ditta Rivit S.r.l. è nata nel 1973, produce e distribuisce Fasteners e attrezzi per il fissaggio (rivettatrici per rivetti e inserti). Vanta un’esperienza tecnica e può offrire un’ampia gamma di prodotti inerenti ai sistemi di fissaggio.

  • Page 12: Struttura Del Manuale /M

    Users and Qualified Technicians must read the instructions given herein thoroughly before starting to use the tool (ControlRiv). If you have any doubts on the meaning of the instructions given, please do not hesitate to contact Rivit S.r.l. for further explanations.

  • Page 13: 2 - Descrizione Controlriv

    In condizioni di impiego conformi alle indicazioni di corretto utilizzo, le vibrazioni non sono tali da fare insorgere situazioni di pericolo. When used correctly, i.e. in compliance with the instructions given, the tool does not produce any dangerous vibration. Rev. 0 del 01/03/2017 www.rivit.it...

  • Page 14: Emissioni Sonore Noise Level

    Di seguito sono riportati i dati e le caratteristiche tecniche del ControlRiv a cui occorre fare riferimento per ogni eventuale contatto con l'Assistenza Tecnica della Rivit S.r.l.. The following table provides the technical data and features of the ControlRiv, to which you must refer when contacting the Technical Assistance Department of Rivit S.r.l..

  • Page 15: Ricambi Spare Parts

    Si rammenta che solo i distributori di zona autorizzati possono effettuare riparazioni sulla Macchina (ControlRiv), in loro mancanza si deve chiedere l'Intervento del Centro di Assistenza Tecnica della Rivit S.r.l., che è disponibile con Personale Qualificato, attrezzi ed attrezzature idonee, nonché con parti di ricambio originali.

  • Page 16: Sicurezza Safety

    The ControlRiv is designed to be used exclusively with the hydro-pneumatic Rivit tools. Rivit does not assume any responsibility for the results obtained with the use of any other type of tool. The maximum operating pressure, in any case, should not exceed 400 bar.

  • Page 17: Controindicazioni D ' Uso /O

    TICHETTA ADESIVA OVE VIENE RIPORTATO IL ODELLO DELLA ACCHINA ONTROL IL NOME OSTRUTTORE LA MARCATURA E LA MATRICOLA DHESIVE LABEL INDICATING THE TOOL ONTROL THE NAME OF THE MANUFACTURER AND THE MARKING AND THE SERIAL NUMBER Rev. 0 del 01/03/2017 www.rivit.it...

  • Page 18: Installazione Installation

    Al fine di evitare qualsiasi tipo di problema al momento dell'avviamento del ControlRiv, è bene attenersi a quanto di seguito descritto. To avoid all sorts of problems when starting the ControlRiv you are recommended to observe the following instructions. www.rivit.it Rev. 0 del 01/03/2017...

  • Page 19: Pneumatico Pneumatic

    Before putting the ControlRiv into service you need to make a few inspections and checks in order to prevent errors or accidents while starting it.  Check if the ControlRiv has been damaged during transport.  Check if the compressed air hose is perfectly connected to the air supply line. Rev. 0 del 01/03/2017 www.rivit.it...

  • Page 20: Funzionamento Operation

    Tasto C = per uscire dalle funzioni (ESCAPE) Power switch A = on/off Buttons B = to change functions and move on the screen Button D = to confirm press OK button Button C = to exit press (ESCAPE BUTTON) www.rivit.it Rev. 0 del 01/03/2017...
  • Page 21 Accensione iniziale tramite il pulsante A, il modulo emettete un BIP lungo e presenta il logo del costruttore come prima videata. Start power with the on/off switch A; the module emits a long beep and displays the manufacturer logo. Rev. 0 del 01/03/2017 www.rivit.it...

  • Page 22: Impostazioni Setup

    La selezione della lingua si effettua posizionandosi con i tasti freccia sulla voce poi premere OK. INGUA The language selection is made by positioning on by means of ANGUAGE the arrows, and then press OK. www.rivit.it Rev. 0 del 01/03/2017...

  • Page 23: Orario Time

    TOLERANCES percentage of tolerance as to the peak and as regards to the intermediate position of acceptance of the working curve. Rev. 0 del 01/03/2017 www.rivit.it...
  • Page 24 If within this period a value greater than the trigger level is registered, the recording restarts, otherwise the process stops. It is proper for tools with booster. ATTENTION!!! Once the value has been changed, you need to restart as shown in the picture. www.rivit.it Rev. 0 del 01/03/2017...
  • Page 25 Password. If you choose the set option will now be operative, and therefore you will have to use the set passwords to access the different menus. Rev. 0 del 01/03/2017 www.rivit.it...

  • Page 26: 6.3.5 - Reti

    CHECK WAIT defined for the case it does not detect a network, then it returns to CHECK ATTENTION!!! In order to link one network instead of the other, select the preferred one  and press www.rivit.it Rev. 0 del 01/03/2017...

  • Page 27: Reparazione All ' Utilizzo Del Control Riv

    , set in (section 6.3.3), remains the OLERANCE SETUP same for all processes. Exit W by moving on to the E choice, and ORK SETUP confirm with OK. Rev. 0 del 01/03/2017 www.rivit.it...

  • Page 28: Fase Di Calibrazione Calibration

    On the contrary, if the previous acquisition is still valid, you have to go on the field E press OK without changing anything. The already saved curve will be used for the subsequent steps www.rivit.it Rev. 0 del 01/03/2017...

  • Page 29: Fase Di Lavoro Work

    : to change the so that the curve is accepted. XTEND TOLERANCES The graph displays now the following of abbreviations:  EP: indicates the error in pressure/force;  the error in the duration of the operation. INDICATES Rev. 0 del 01/03/2017 www.rivit.it...

  • Page 30: Fine Lotto /Batch End

    Alla fine del lavoro si presenta una schermata con il riassunto degli errori del lotto appena concluso. When the procedure is completed, a new page will show the errors of the just ended batch. www.rivit.it Rev. 0 del 01/03/2017...
  • Page 31 In order to prevent stoppages and faults of the tool, an ordinary maintenance (including inspections, checks and operations) must be scheduled to keep the following under systematic control:  status of cables and electrical/pneumatic connections. Rev. 0 del 01/03/2017 www.rivit.it...
  • Page 32 Da parte di quest'ultimo è opportuno porre i quesiti in termini chiari, con riferimenti al presente Manuale e alle istruzioni elencate al paragrafo 1.2. For any information concerning Use, Maintenance, Installation, Repair and so on, Rivit S.r.l. is at the Customer’s full disposal for all enquiries.
