H
:
INWEIS
Diese Betriebsanleitung ist Teil des Produktes. Lesen Sie die Betriebsanleitung vor der Verwendung des
Produktes sorgfältig durch und bewahren Sie die Anleitung für den zukünftigen Gebrauch auf.
Anwendung
Das zweiadrige Anschlusskabel AC-1406 ist geeignet für den Anschluss von Sensoren und Transmittern mit
vierpoligem M12-Stecker an ein Maschinenüberwachungssystem.
Technische Daten
Stecker-
ausführung:
M12, 4-polig, weiblich,
abgewinkelt
Kabellänge L
5,0 m; 10,0 m
Aderzahl
4
Ader-
querschnitt
4 x 0,34 mm²
Leiterwiderstand
≤ 5mΩ
Schirm mit Überwurfmutter verbunden
Anschluss
Montieren Sie das Anschlusskabel, in dem Sie den korrekt ausgerichteten Stecker auf den Sensor setzen. Ziehen Sie
die Überwürfmutter an. Drücken Sie den Stecker in Richtung Sensor nach. Wiederholen Sie diesen Vorgang so oft, bis
sich der Stecker nicht mehr in die Buchse nachdrücken lässt. Drehen Sie die Überwurfmutter abschließend fest. Zur
Demontage gehen Sie in umgekehrter Reihenfolge vor.
H
:
INWEIS
Prüfen Sie vor jeder Inbetriebnahme die Kabel auf Funktion und Beschädigung. Tauschen Sie
beschädigte Kabel sofort aus.
Bestellcode:
AC-1406/xxxx/x
Brüel & Kjær Vibro GmbH
Leydheckerstraße 10
D-64293 Darmstadt
Abb 1)
Pinbelegung des M12 Kabelsteckers
0050 = 5 m
0100 = 10 m
1 = mit Stahlschutzschlauch
Te.l: +49 6151 428-1400
Fax : +49 6151 428-1401
E-Mail :
info@bkvibro.com
UNRESTRICTED DOCUMENT

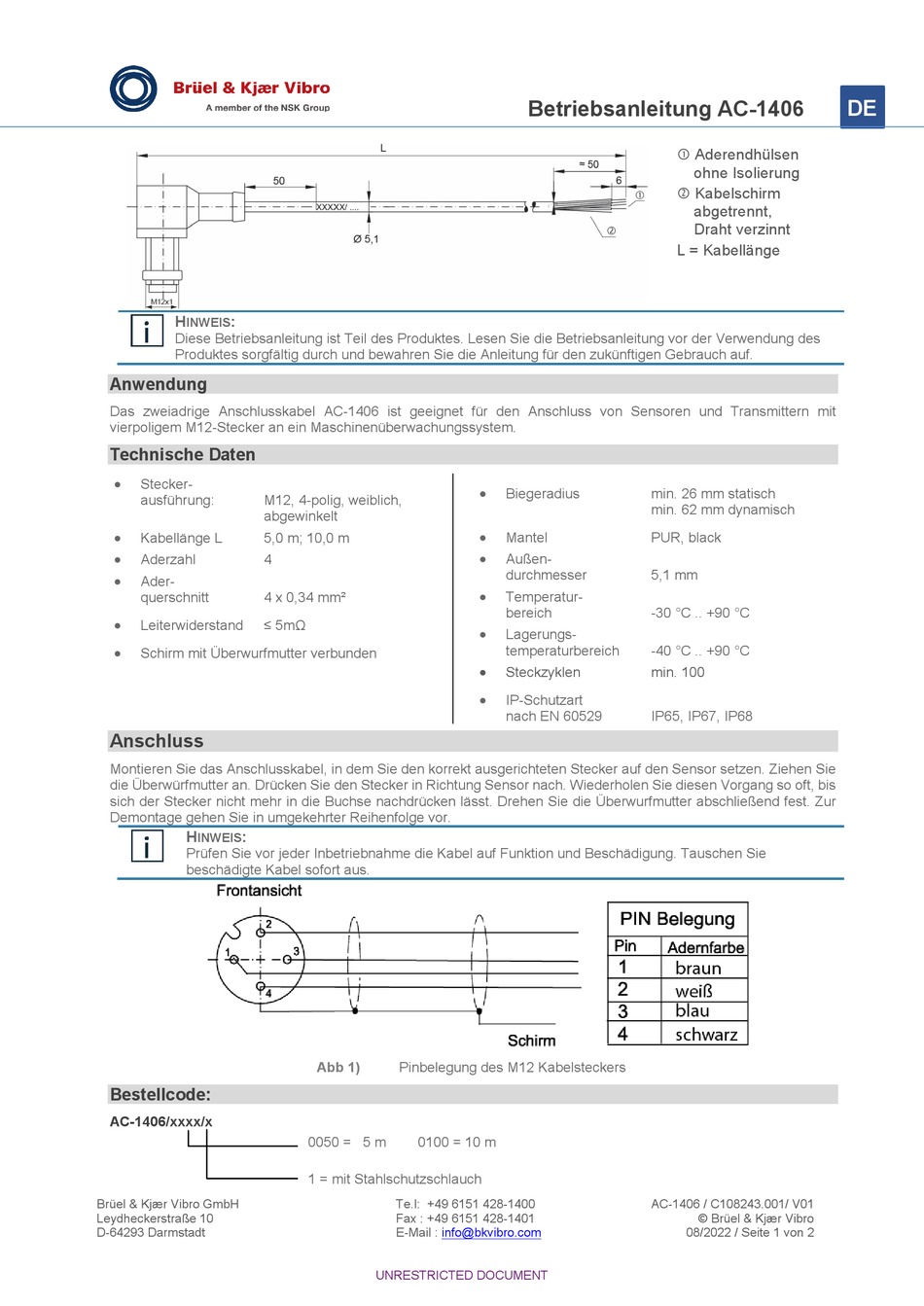

Betriebsanleitung AC-1406
 Aderendhülsen
 Kabelschirm
L = Kabellänge
Biegeradius
min. 26 mm statisch
min. 62 mm dynamisch
Mantel
PUR, black
Außen-
durchmesser
5,1 mm
Temperatur-
bereich
-30 °C .. +90 °C
Lagerungs-
temperaturbereich
-40 °C .. +90 °C
Steckzyklen
min. 100
IP-Schutzart
nach EN 60529
IP65, IP67, IP68
AC-1406 / C108243.001/ V01
DE
ohne Isolierung
abgetrennt,
Draht verzinnt
© Brüel & Kjær Vibro
08/2022 / Seite 1 von 2
