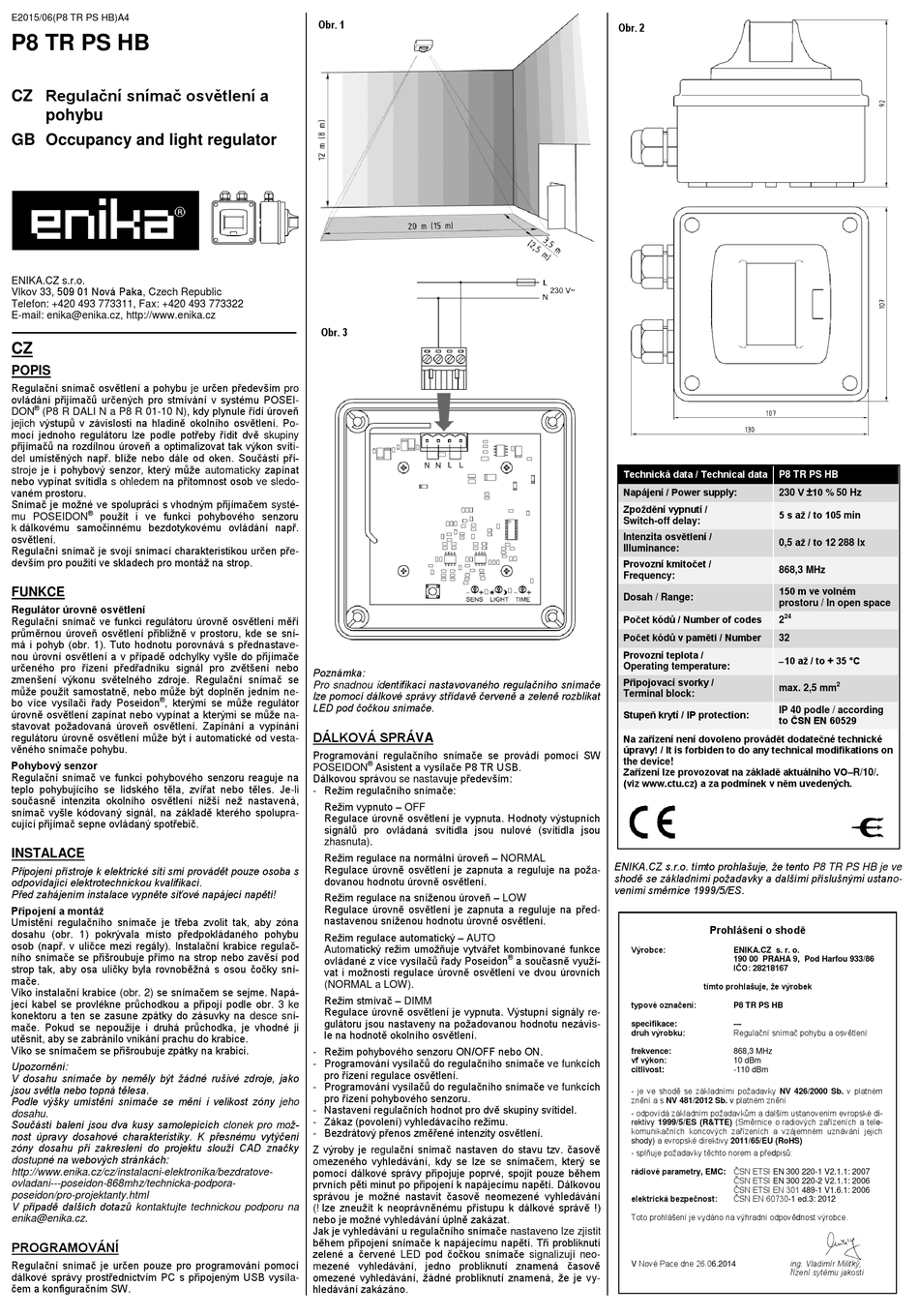

enika P8 TR PS HB Quick Start Manual

E2015/06(P8 TR PS HB)A4
P8 TR PS HB
CZ Regulační snímač osvětlení a
pohybu

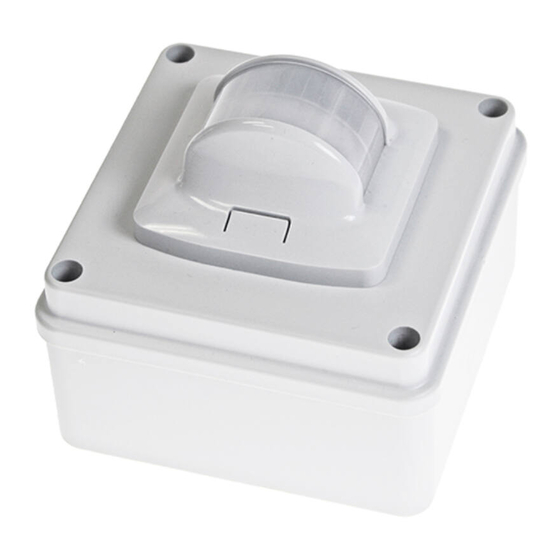

GB Occupancy and light regulator
ENIKA.CZ s.r.o.
Vlkov 33, 509 01 Nová Paka, Czech Republic
Telefon: +420 493 773311, Fax: +420 493 773322
E-mail: enika@enika.cz, http://www.enika.cz
CZ
POPIS
Regulační snímač osvětlení a pohybu je určen především pro
ovládání přijímačů určených pro stmívání v systému POSEI-
®
(P8 R DALI N a P8 R 01-10 N), kdy plynule řídí úroveň
DON
jejich výstupů v závislosti na hladině okolního osvětlení. Po-
mocí jednoho regulátoru lze podle potřeby řídit dvě skupiny
přijímačů na rozdílnou úroveň a optimalizovat tak výkon svíti-
del umístěných např. blíže nebo dále od oken. Součástí pří-
stroje je i pohybový senzor, který může automaticky zapínat
nebo vypínat svítidla s ohledem na přítomnost osob ve sledo-
vaném prostoru.
Snímač je možné ve spolupráci s vhodným přijímačem systé-
®
použít i ve funkci pohybového senzoru
mu POSEIDON
k dálkovému samočinnému bezdotykovému ovládání např.
osvětlení.
Regulační snímač je svojí snímací charakteristikou určen pře-
devším pro použití ve skladech pro montáž na strop.
FUNKCE
Regulátor úrovně osvětlení
Regulační snímač ve funkci regulátoru úrovně osvětlení měří
průměrnou úroveň osvětlení přibližně v prostoru, kde se sní-
má i pohyb (obr. 1). Tuto hodnotu porovnává s přednastave-
nou úrovní osvětlení a v případě odchylky vyšle do přijímače
určeného pro řízení předřadníku signál pro zvětšení nebo
zmenšení výkonu světelného zdroje. Regulační snímač se
může použít samostatně, nebo může být doplněn jedním ne-
®
bo více vysílači řady Poseidon , kterými se může regulátor
úrovně osvětlení zapínat nebo vypínat a kterými se může na-
stavovat požadovaná úroveň osvětlení. Zapínání a vypínání
regulátoru úrovně osvětlení může být i automatické od vesta-
věného snímače pohybu.
Pohybový senzor
Regulační snímač ve funkci pohybového senzoru reaguje na
teplo pohybujícího se lidského těla, zvířat nebo těles. Je-li
současně intenzita okolního osvětlení nižší než nastavená,
snímač vyšle kódovaný signál, na základě kterého spolupra-
cující přijímač sepne ovládaný spotřebič.
INSTALACE
Připojení přístroje k elektrické síti smí provádět pouze osoba s
odpovídající elektrotechnickou kvalifikací.
Před zahájením instalace vypněte síťové napájecí napětí!
Připojení a montáž
Umístění regulačního snímače je třeba zvolit tak, aby zóna
dosahu (obr. 1) pokrývala místo předpokládaného pohybu
osob (např. v uličce mezi regály). Instalační krabice regulač-
ního snímače se přišroubuje přímo na strop nebo zavěsí pod
strop tak, aby osa uličky byla rovnoběžná s osou čočky sní-
mače.
Víko instalační krabice (obr. 2) se snímačem se sejme. Napá-
jecí kabel se provlékne průchodkou a připojí podle obr. 3 ke
konektoru a ten se zasune zpátky do zásuvky na desce sní-
mače. Pokud se nepoužije i druhá průchodka, je vhodné ji
utěsnit, aby se zabránilo vnikání prachu do krabice.
Víko se snímačem se přišroubuje zpátky na krabici.
Upozornění:
V dosahu snímače by neměly být žádné rušivé zdroje, jako
jsou světla nebo topná tělesa.
Podle výšky umístění snímače se mění i velikost zóny jeho
dosahu.
Součástí balení jsou dva kusy samolepících clonek pro mož-
nost úpravy dosahové charakteristiky. K přesnému vytýčení
zóny dosahu při zakreslení do projektu slouží CAD značky
dostupné na webových stránkách:
http://www.enika.cz/cz/instalacni-elektronika/bezdratove-
ovladani---poseidon-868mhz/technicka-podpora-
poseidon/pro-projektanty.html
V případě dalších dotazů kontaktujte technickou podporu na
enika@enika.cz.
PROGRAMOVÁNÍ
Regulační snímač je určen pouze pro programování pomocí
dálkové správy prostřednictvím PC s připojeným USB vysíla-
čem a konfiguračním SW.
Obr. 1
Obr. 3
Poznámka:
Pro snadnou identifikaci nastavovaného regulačního snímače
lze pomocí dálkové správy střídavě červeně a zeleně rozblikat
LED pod čočkou snímače.
DÁLKOVÁ SPRÁVA
Programování regulačního snímače se provádí pomocí SW
®
Asistent a vysílače P8 TR USB.
POSEIDON
Dálkovou správou se nastavuje především:
- Režim regulačního snímače:
Režim vypnuto – OFF
Regulace úrovně osvětlení je vypnuta. Hodnoty výstupních
signálů pro ovládaná svítidla jsou nulové (svítidla jsou
zhasnuta).
Režim regulace na normální úroveň – NORMAL
Regulace úrovně osvětlení je zapnuta a reguluje na poža-
dovanou hodnotu úrovně osvětlení.
Režim regulace na sníženou úroveň – LOW
Regulace úrovně osvětlení je zapnuta a reguluje na před-
nastavenou sníženou hodnotu úrovně osvětlení.
Režim regulace automatický – AUTO
Automatický režim umožňuje vytvářet kombinované funkce
ovládané z více vysílačů řady Poseidon
vat i možnosti regulace úrovně osvětlení ve dvou úrovních
(NORMAL a LOW).
Režim stmívač – DIMM
Regulace úrovně osvětlení je vypnuta. Výstupní signály re-
gulátoru jsou nastaveny na požadovanou hodnotu nezávis-
le na hodnotě okolního osvětlení.
- Režim pohybového senzoru ON/OFF nebo ON.
- Programování vysílačů do regulačního snímače ve funkcích
pro řízení regulace osvětlení.
- Programování vysílačů do regulačního snímače ve funkcích
pro řízení pohybového senzoru.
- Nastavení regulačních hodnot pro dvě skupiny svítidel.
- Zákaz (povolení) vyhledávacího režimu.
- Bezdrátový přenos změřené intenzity osvětlení.
Z výroby je regulační snímač nastaven do stavu tzv. časově
omezeného vyhledávání, kdy se lze se snímačem, který se
pomocí dálkové správy připojuje poprvé, spojit pouze během
prvních pěti minut po připojení k napájecímu napětí. Dálkovou
správou je možné nastavit časově neomezené vyhledávání
(! lze zneužít k neoprávněnému přístupu k dálkové správě !)
nebo je možné vyhledávání úplně zakázat.
Jak je vyhledávání u regulačního snímače nastaveno lze zjistit
během připojení snímače k napájecímu napětí. Tři probliknutí
zelené a červené LED pod čočkou snímače signalizují neo-
mezené vyhledávání, jedno probliknutí znamená časově
omezené vyhledávání, žádné probliknutí znamená, že je vy-
hledávání zakázáno.
Obr. 2
Technická data / Technical data
Napájení / Power supply:
Zpoždění vypnutí /
Switch-off delay:
Intenzita osvětlení /
Illuminance:
Provozní kmitočet /
Frequency:
Dosah / Range:
Počet kódů / Number of codes
Počet kódů v paměti / Number
Provozní teplota /
Operating temperature:
Připojovací svorky /
Terminal block:
Stupeň krytí / IP protection:
Na zařízení není dovoleno provádět dodatečné technické
úpravy! / It is forbiden to do any technical modifikations on
the device!
Zařízení lze provozovat na základě aktuálního VO–R/10/.
(viz www.ctu.cz) a za podmínek v něm uvedených.
ENIKA.CZ s.r.o. tímto prohlašuje, že tento P8 TR PS HB je ve
shodě se základními požadavky a dalšími příslušnými ustano-
veními směrnice 1999/5/ES.
Výrobce:
®
a současně využí-
typové označení:
specifikace:
druh výrobku:
frekvence:
vf výkon:
citlivost:
- je ve shodě se základními požadavky NV 426/2000 Sb. v platném
znění a s NV 481/2012 Sb. v platném znění
- odpovídá základním požadavkům a dalším ustanovením evropské di-
rektivy 1999/5/ES (R&TTE) (Směrnice o radiových zařízeních a tele-
komunikačních koncových zařízeních a vzájemném uznávání jejich
shody) a evropské direktivy 2011/65/EU (RoHS)
- splňuje požadavky těchto norem a předpisů:
rádiové parametry, EMC: ČSN ETSI EN 300 220-1 V2.1.1: 2007
elektrická bezpečnost:
Toto prohlášení je vydáno na výhradní odpovědnost výrobce.
V Nové Pace dne 26.06.2014
P8 TR PS HB
230 V ±10 % 50 Hz
5 s až / to 105 min
0,5 až / to 12 288 lx
868,3 MHz
150 m ve volném
prostoru / In open space
24
2
32
10 až / to + 35 °C
2
max. 2,5 mm
IP 40 podle / according
to ČSN EN 60529
Prohlášení o shodě
ENIKA.CZ s. r. o.
190 00 PRAHA 9, Pod Harfou 933/86
IČO: 28218167
tímto prohlašuje, že výrobek
P8 TR PS HB
---
Regulační snímač pohybu a osvětlení
868,3 MHz
10 dBm
-110 dBm
ČSN ETSI EN 300 220-2 V2.1.1: 2006
ČSN ETSI EN 301 489-1 V1.6.1: 2006
ČSN EN 60730-1 ed.3: 2012
ing. Vladimír Militký,
řízení sytému jakosti
