enika P8 LR HL Manual

E2019/01(P8 LR HL)A4
P8 LR HL
CZ Křivkový regulátor
EN Curve regulator
ENIKA.CZ s.r.o.
Vlkov 33, 509 01 Nová Paka, Czech Republic
Telefon: +420 493 773311, Fax: +420 493 773322
E-mail: enika@enika.cz, http://www.enika.cz
CZ
POPIS
Křivkový regulátor je určen především pro ovládání světel
prostřednictvím přijímačů systému POSEIDON
řízení stmívatelných předřadníků (P8 R DALI N a P8 R 01-10
N), kdy plynule řídí úroveň jejich výstupů v závislosti na hladi-
ně okolního osvětlení.
Intenzitu osvětlení změřenou pomocí vestavěného snímače
osvětlení je možné bezdrátově přenést k dalšímu zpracování
především prostřednictvím přijímače P8 TR IP.
Vedle těchto základních funkcí se může regulační snímač vy-
užít i pro přenos rádiových signálů k dalším přijímačům sys-
tému POSEIDON ® pro zvýšení jejich dosahu (funkce re-
translace).
Křivkový regulátor je určen především pro použití ve výrob-
ních a skladovacích halách.
FUNKCE
Křivkový regulátor je řízen snímačem intenzity osvětlení umís-
těným pod čočkou regulátoru.
Regulátor může pracovat v několika režimech, které mohou
být nastavovány a řízeny pomocí snímačů a vysílačů systému
®
POSEIDON .
Režim stmívač
Výstupní signály regulátoru jsou nastaveny na požadovanou
hodnotu nezávisle na hodnotě okolního osvětlení. Případná
změna hodnoty výstupu probíhá podle přednastavené doby
náběhu a doběhu.
Režim regulace na normální úroveň
Regulace úrovně osvětlení je zapnuta a reguluje na požado-
vanou hodnotu úrovně osvětlení.
Režim regulace na sníženou úroveň
Regulace úrovně osvětlení je zapnuta a reguluje na požado-
vanou sníženou hodnotu úrovně osvětlení.
Režim vypnuto
Regulace úrovně osvětlení je vypnuta. Hodnoty výstupních
signálů pro ovládaná svítidla jsou nulové (svítidla jsou zhas-
nuta).
Režim regulace automatický
Automatický režim kombinuje všechny předchozí funkce. Re-
žimy stmívač, regulace na normální a regulace na sníženou
úroveň se postupně aktivují na dobu danou třemi nezávislými
časovači s návratem do režimu vypnuto. Časovače a jejich
hodnoty mohou být měněny pomocí naprogramovaných vysí-
lačů řady POSEIDON ®
.
Při řízení na normální i sníženou úroveň se používá tzv. křiv-
ková regulace, kdy se hodnota výstupního signálu regulátoru
určuje pomocí převodní křivky přímo z hodnoty změřené
úrovně osvětlení. K dispozici je osm uživatelsky nastavitel-
ných křivek, podle kterých mohou být nezávisle řízeny až čtyři
skupiny světel na normální a sníženou úroveň (regulátory 1 až
4). Pro tento typ regulace je nutné, aby snímač úrovně osvět-
lení nebyl ovlivňován svítidly, které jsou regulátorem řízeny.
V režimu regulace na normální i sníženou úroveň může být
výstup nastaven i na pevnou hodnotu podobně jako je
v režimu stmívač.
Každý z výstupů regulace 1 až 4 umožňuje kromě základního
výstupního signálu nastavit i výstupní signál posunutý o pev-
nou procentní hodnotu (např. pro nezávislé řízení řady světel
u oken a u zdi).
U každého z výstupů regulace lze nastavit i stav, ve kterém se
výstupy budou nacházet po zapnutí nebo po výpadku napáje-
ní.
Naprogramované vysílače řady POSEIDON
a nastavovat i některé speciální funkce regulátoru.
INSTALACE
Křivkový regulátor je určen pro nepřetržitý provoz a pro připo-
jení na pevnou instalaci, která musí odpovídat příslušným
normám a předpisům. Připojení přístroje k elektrické síti smí
provádět pouze osoba s odpovídající elektrotechnickou kvali-
fikací.
Před zahájením instalace vypněte síťové napájecí napětí!
Připojení a montáž
Umístění křivkového regulátoru je třeba zvolit tak, aby snímač
osvětlení umístěný pod čočkou regulátoru snímal venkovní
osvětlení a nebyl ovlivňován svítidly, které jsou regulátorem
řízeny. Vhodné je umístění do světlíků, pod střešní okna
a podobně.

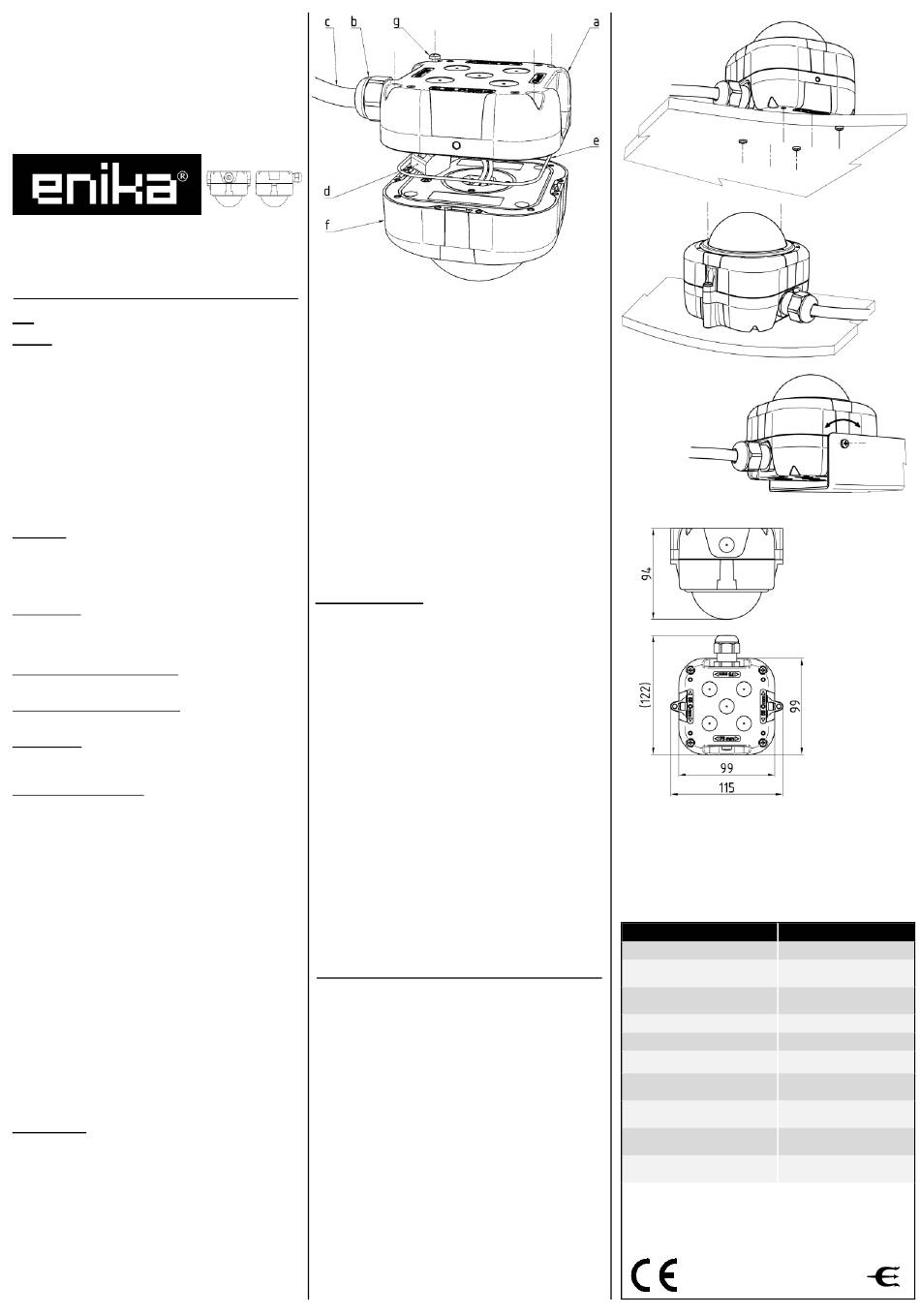

Při běžném způsobu montáže (obr. 1) se do krabice reguláto-
ru (a) přišroubuje dodávaná vývodka (b), kterou se prostrčí
napájecí kabel (c). Pomocí dodávaných svorek (d) se propojí
odpovídající napájecí vodiče z kabelu a z regulátoru. Do
drážky na zadní straně regulátoru se vloží dodávaný O krou-
® určených pro
žek (e), přiklopí se krabice (a) a ta se přišroubuje k regulátoru
(f) pomocí čtyř šroubů (g). Utáhne se těsnění na vývodce.
Takto sestavený regulační snímač se může na vhodné místo
připevnit několika způsoby:
- Přišroubování skrz vhodnou desku do předlisovaných otvo-
rů na krabici regulátoru pomocí šroubů do plastu o ø4 mm
(obr. 2a). Hloubka zašroubování do krabice je max. 12 mm.
- Přišroubování na vhodnou plochu za použití krytek s otvory.
Tyto krytky z příslušenství se ještě před sešroubování regu-
látoru a krabice zamění za dvě krytky nasazené do regulá-
toru a dvě krytky nasazené do krabice. Dvojicí šroubů
o ø4 mm a vhodné délky se regulátor spolu s krabicí při-
šroubuje na plochu (obr. 2b). Délka otvoru pro šrouby
v krytech je 37 mm.
- Otočné připevnění pomocí třmenu (není součástí dodávky).
Pomocí dvou šroubů do plastu o ø4 mm se snímač spolu
s krabicí upevní ve vhodném natočení (obr. 2c). Hloubka
zašroubování do krabice je max. 8 mm.
PROGRAMOVÁNÍ
Křivkový regulátor je určen pouze pro programování pomocí
dálkové správy prostřednictvím PC s připojeným vysílačem
P8 TR USB a konfiguračním SW POSEIDON
Z výroby je regulátor nastaven do stavu tzv. časově omeze-
ného vyhledávání, kdy se lze s regulátorem, který se pomocí
dálkové správy připojuje poprvé, spojit pouze během prvních
pěti minut po připojení regulátoru k napájecímu napětí.
Vyhledávání regulátoru lze pomocí dálkové správy zakázat,
případně i nastavit časově neomezené vyhledávání (! lze
zneužít k neoprávněnému přístupu k dálkové správě !).
Jak je vyhledávání u regulátoru nastaveno lze zjistit během
připojení regulátoru k napájecímu napětí. Tři probliknutí zele-
né a červené LED signalizují neomezené vyhledávání, jedno
probliknutí znamená časově omezené vyhledávání, žádné
probliknutí znamená, že je vyhledávání zakázáno.
Poznámka:
Pro snadnou identifikaci nastavovaného regulátoru lze pomocí
dálkové správy střídavě červeně a zeleně rozblikat LED pod
čočkou regulátoru.
Z výroby je u křivkového regulátoru vypnuto vysílání všech
kódů. Tento stav je indikován probliknutím zelené LED pod
čočkou přibližně jednou za minutu.
V případě dotazů kontaktujte technickou podporu na eni-
ka@enika.cz.
Tímto ENIKA.CZ s.r.o. prohlašuje, že typ radiového zařízení
P8 LR HL je v souladu se směrnicí 2014/53/EU. Úplné znění
EU Prohlášení o shodě je k dispozici na této internetové adre-
se: www.enika.cz.
® mohou řídit
Obr. 1, Fig. 1
®
Asistent.
Technická data / Technical data
Napájení / Power supply:
Provozní kmitočet / Frequency:
Dosah / Range:
Vf výkon / RF power:
Počet kódů / Number of codes
Počet kódů v paměti / Number
of codes in the device memory
Provozní teplota /
Operating temperature:
Připojovací svorky /
Terminal blocks:
Stupeň krytí / IP protection:
Rozměry / Dimensions:
Na zařízení není dovoleno provádět dodatečné technické
úpravy! / It is forbiden to do any technical modifications on
the device!
Zařízení lze provozovat na základě aktuálního VO–R/10/. (viz
www.ctu.cz) a za podmínek v něm uvedených.
Obr. 2a, Fig. 2a
Obr. 2c, Fig. 2c
P8 LR HL
230 V ±10 % 50 Hz
868,3 MHz
150 m ve volném
prostoru / In open space
10dBm
24
2
32
−20 až / to + 55 °C
WAGO 222-412
max. 2,5 mm
IP 67 podle / according to
ČSN EN 60529
podle obr. 3 /
according to fig. 3
Obr. 2b, Fig. 2b
Obr. 3, Fig. 3
