Intermatic Malibu LT401 Instructions

READ INSTRUCTIONS BEFORE
USING THIS PRODUCT.
WARNING: Risk of fire or electrical shock
ADVERTENCIA: Peligro de incendio o descarga eléctrica
AVERTISSEMENT : Risque d'incendie ou de choc électrique
•
Do not install within 10 feet of pools, spas, or fountains. No instale
a menos de 10 pies (3 m) de piscinas, spas o fuentes de agua. Ne
pas installer à moins de 3 mètres (10 pieds) des piscines, cuves
thermales ou fontaines.
•
Do not connect with wet hands. No conecte el artefacto con las
manos humedas. Séchez vos mains avant de faire la connexion.
•
For use with low voltage landscape lighting systems only. Sólo
se puede utilizar con sistemas de iluminación de jardines de bajo
voltaje. Destiné aux systèmes d'éclairage paysager à basse tension
uniquement.
•
Do not submerge in water, the product can be damaged. No lo
sumerja en agua; el producto puede dañarse. Ne pas immerger dans
l'eau, cela pourrait endommager la lampe.
•
Do not repair or modify this product. No repare ni modifique de nin-
guna manera este producto. Ne pas réparer ni modifier cette lampe.
•
This product is not a toy and must not be operated by children. Este
producto no es un juguete y no debe dejarse al alcance de los niños.
Cette lampe n'est pas un jouet, elle ne doit pas être actionnée par un
enfant.
Mount the fixture / Instalación de la lámpara /
Installez la lampe.
1.
Attach to deck in one of two ways:
Instale en la cubierta en una de
dos formas:
Fixez la au patio selon une des
deux méthodes :
a.
Drill 3/4" hole to run wires
behind fixture.
Haga un orificio de 3/4" (2 cm)
para pasar los cables detrás de
la lámpara.
Percez un trou de 2 cm (3/4 po)
pour passer les fils derrière la
lampe.
b.
Screw directly to deck and run
wires below fixture.
Atornille directamente a la
cubierta y pase los cables al lado de la lámpara.
Vissez directement la lampe au patio et tirez les fils le
long de la lampe.
2.
Install bulb.
Instale la bombilla.
Vissez l'ampoule.
2.
Attach fixture to power cable using
cable connectors as shown at the right.
Place one connector on each side of
cable, then press together to lock.
Prongs will pierce cable to make contact and illuminate
fixture. For uniform brightness, first fixture should be at
least 10 WIRE FEET from Power Pack.
Conecte las lámparas al cable de electricidad usando
conectores de cable como se muestra en el diagrama
a la derecha. Coloque un conector a cada lado del
158LT13032

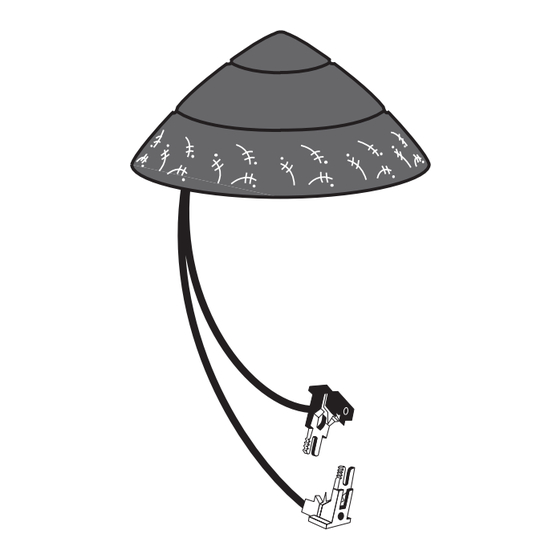

LT401, LT401SM Model/Modelo/Modèle DECK LIGHT
LÁMPARA PARA TERRAZA/ÉCLAIRAGE DE PATIO
LEA LAS INSTRUCCIONES ANTES
DE USAR ESTE PRODUCTO.
GFCI
12" (30 cm)
10' (3 m)
LO SIGUIENTE ES APLICABLE EN EEUU. CUANDO SE VENDE EN
MÉXICO VEA LA GARANTÍA AL REVERSO.
For Missing / Damaged Parts from Newly Purchased Products:
Si el producto que acaba de adquirir está incompleto o tiene piezas dañadas,
notifique el problema a través de:
En cas de pièces manquantes / endommagées dans des produits tout neufs:
www.intermatic.com/warranty or/o/ou 1-800-492-2289
3/4" 3/4"
For Customer Service or to Purchase Replacement Parts, call:
(2 cm) (2 cm)
Replace the bulb / Reemplazo de la bombilla /
When replacing bulb, use a 7 W wedge base
type.
Reemplace la bombilla (base cónica 7 W).
Remplacez l'ampoule (7 watts culot à
poussoir).
cable, luego presiónelos juntos para cerrarlos. Las espigas
de contacto perforarán el cable hasta hacer contacto e
iluminarán la lámpara. Para obtener una iluminación uni-
forme, la primera lámpara debe quedar al menos a 10 PIES
DE CABLE (3 m) del transformador.
Fixez la lampe au câble d'alimentation avec les connecteurs
de câble tel qu'illustré à droite. Posez un connecteur de
chaque côté du câble, puis serrez-les ensemble afin de
les verrouiller. Des fourches perceront le câble pour faire
contact et allumer la lampe. Pour uniformiser l'éclairage,
la première lampe devrait être à au moins 3 MÈTRES de
l'alimentation de courant.
VEUILLEZ LIRE LES DIRECTIVES
AVANT D'UTILISER CE PRODUIT.
LT401A
ESPECIFICACIONES TÉCNICAS:
12 V~ 7 W
LT401B
For dependable performance,
use genuine Malibu replace-
ment parts.
Para un desempeño seguro,
LT401C
use piezas de repuesto origi-
nales Malibu.
N'utilisez que des pièces de
remplacement Malibu pour
une performance fiable.
1-815-675-7000
Remplacement de l'ampoule
