（国内販売用）
フローコントロールバルブ
FCV-5-R1/-R4/-R8
この取扱説明書に示された警告事項および注意事項は必ず守ってください。
使用時に不用意に塗料が噴出したり、有機溶剤の吸引により重大な身体上の障害を起こすことがあります。
印付きの下記マークは、安全上、特に重要な項目ですので、必ずお守りください。
警告内容を怠った場合、人が死亡又は重傷を負う可能性が想定されることを示します。
注意内容を怠った場合、人が傷害を負う可能性、または物的損害の発生する可能性が想定され
ることを示します。
この記号は、機械の性能や機能を十分に発揮してお使いいただくために守っていただきたい内容
を示しています。尚、本取扱説明書で示す安全事項は、必要最低限のものであります。
国や自治体の消防、電気、安全関連の法規、規則又、それぞれの企業や事業所で規則、規定と
して守るべき事項に従ってください。
この記号は注意内容を怠った場合、衛生上のトラブルから、社会的な企業責任の追及と信用の
衛 生
消失、甚大な損害賠償、入院患者の発生、生産品のリコール、又は消費者からの苦情を招く可能
性があることを示します。
重要仕様
最高使用圧力
液体 : １．０ＭＰａ エア : ０．６MPａ
使用温度範囲
雰囲気温度５℃〜４０℃ 流体温度５℃〜４３℃（液体、気体）
1.仕様
ｵﾍﾟﾚｰﾄｴｱ受圧径比率
形式
エア側：塗料側
FCV-5-R1
FCV-5-R4
FCV-5-R8

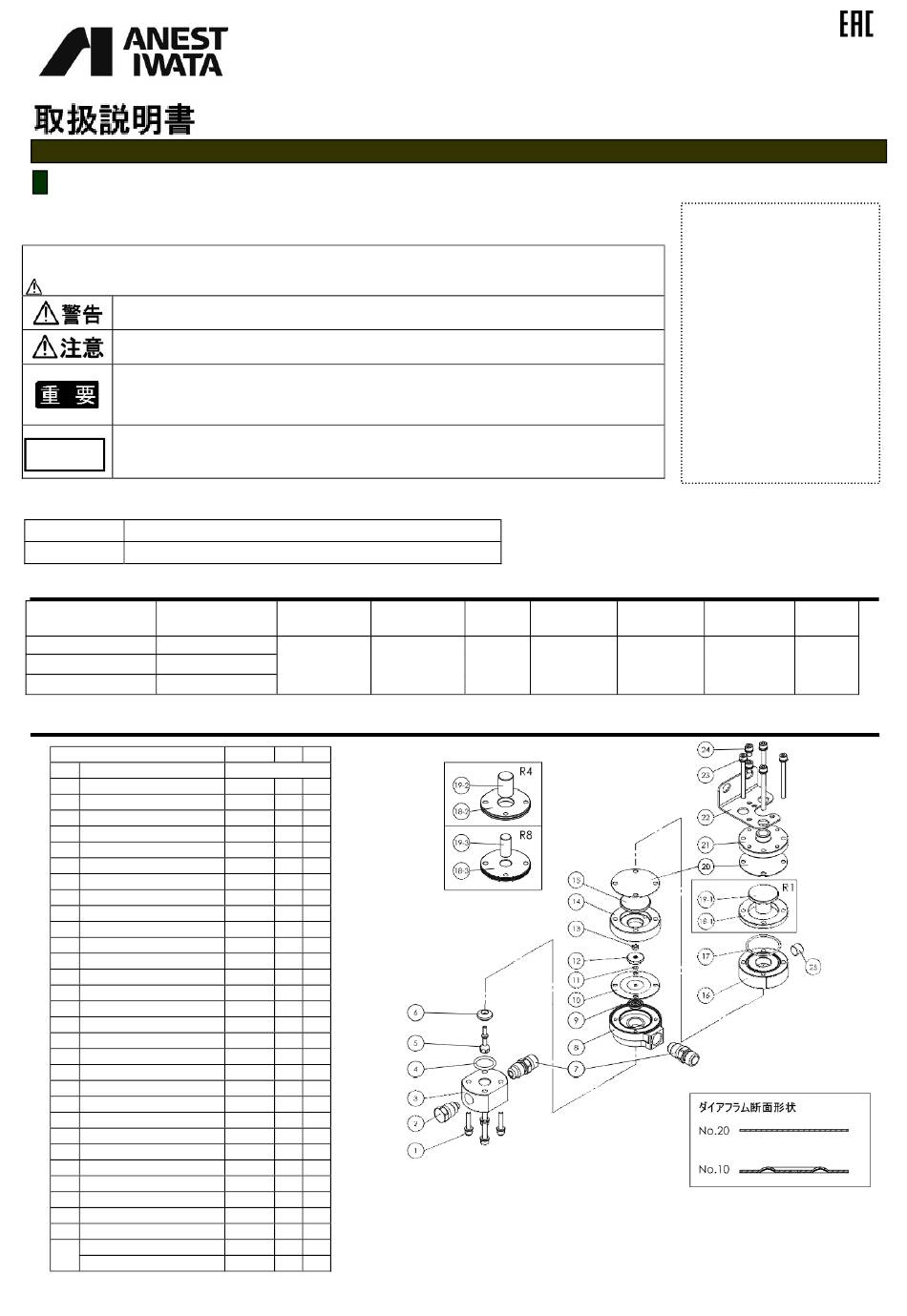

2.部品名称
形式
№
部品名称
1
座金六角穴ボルト
2
プラグ
3
循環ベース
4
★
Ｏリング
5
★
芯棒
6
★
シート
7
ジョイント
8
本体
9
ダイアフラム受け
★ 10
ダイアフラム
★ 11
Ｏリング
12
ダイアフラム押し
13
六角ナット
14
ダイアフラムキャップ
15
ピストン
16
ダイアフラムキャップ(2)
★ 17
Ｏリング
※ 18-1 ピストンガイド R1
※ 18-2 ピストンガイド R4
※ 18-3 ピストンガイド R8
※ 19-1 ピストン R1
※ 19-2 ピストン R4
※ 19-3 ピストン R8
★ 20
ダイアフラム(2)
21
ヘッド
22
ステー(付属品)
23
六角穴付きボルト
24
六角穴付きボルト(付属品)
25
六角穴付きプラグ
付属 取扱説明書(本書)
ジョイント(No.7 と同一)
圧力調整範囲
調圧･強制エア
MPa
1：1
0〜0.6
1：4
1：8
FCV-5-R1 -R4
-R8
個数
4
4
4
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
2
2
2
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
−
−
1
−
−
1
−
−
1
−
−
1
−
−
1
−
−
2
2
2
1
1
1
※ No.18、19は形式によって部品が異なります。
1
1
1
N0.22、24は必要に応じて取り付けてください。
4
4
4
★印の部品は消耗品です。
2
2
2
■ 開封時、破損や欠品がないことを確認してください。
1
1
1
■ 欠品、輸送上の破損がある場合は危険防止のため使用せず、お買い求めになった販売店又は
1
1
1
当社支店・営業所までご連絡ください。
1
1
1
※本製品は食品用途にご使用いただくことも可能ですが、
接液部に食品衛生法に準拠した材質を使用したり、汚染
しにくい構造にしているのが特長であって、抗菌作用が
ある訳ではありません。使用後のメンテナンスや除菌作業
等はお客様にて実施ください。
最大流量
最大１次圧力
MPa
L/min
MPa
0〜0.6
2.0
1.0
1
この取扱説明書は、安全にご使
用いただくために重要な警告、注
意事項および取扱い方法につい
て記載しています。
この取扱説明書で扱われている
機器は、液体の調圧に使用する
商品です。他の用途には使用し
ないでください。
正しい取扱指導を受けられ、機械
の操作方法を理解された方以外
の人は、使用しないでください。
ご使用前に、必ずお読みになり、
十分 理 解 してか ら ご使 用く だ さ
い。
本書はすぐに確認できる場所に
大切に保管してください。
ねじ仕様
接液部材質
IN：Ｇ1/4Ｂ
SUS
OUT：G1/4B
PTFE
AIR：Rc1/8
質量
580g
Advertisement
Table of Contents
Related Manuals for Anest Iwata FCV-5-R1
Summary of Contents for Anest Iwata FCV-5-R1
- Page 1 MPa FCV-5-R1 1：1 0〜0.6 IN：Ｇ1/4Ｂ SUS FCV-5-R4 1：4 0〜0.6 2.0 1.0 OUT：G1/4B 580g PTFE AIR：Rc1/8 FCV-5-R8 1：8 2.部品名称 FCV-5-R1 -R4 形式 № 部品名称 個数 座金六角穴ボルト プラグ 循環ベース ★ Ｏリング ★ 芯棒 ★ シート ジョイント 本体 ダイアフラム受け ★ 10 ダイアフラム...
- Page 2 3.安全にご利用いただくための警告事項 人体保護 ・作業中は､眼鏡､マスクおよび手袋などの保護具をかならず着用し、換気の良い 場所で使用してください。液剤が目に入ったり、ミストを吸い込む危険性があります。 作業中、身体に異常を感じたら、ただちに医師による治療を受けてください。 機器誤用 ・使用する際は、各部の取付け、調整が適当かどうか確認後操作してください。 ・絶対に人や動物に向けてスプレーしないでください。 目や皮膚の炎症、人体への危険があります。 ・洗浄、分解、保守作業をする前には必ず液剤の圧力を０MPaにしてください。 ...
- Page 3 ﾀﾞｲｱﾌﾗﾑ押し、ﾀﾞｲｱﾌﾗﾑ、ﾀﾞｲｱﾌﾗﾑ受け、心棒を外します。 手 順 -3 さらにｷｽﾞや摩耗が見られる場合 Oﾘﾝｸﾞ、ｼｰﾄを取り外し ます。 組立 各部にｷｽﾞ及び異物の付着が無いかを確認します。 手 順 -4 異常があった場合、洗浄または部品を交換してください。 外している場合は本体にｼｰﾄ、Oﾘﾝｸﾞを取り付けます。 本体に芯棒を通した後、ﾀﾞｲｱﾌﾗﾑ受け、ﾀﾞｲｱﾌﾗﾑ、 手 順 -5 Oﾘﾝｸﾞ、ﾀﾞｲｱﾌﾗﾑ押し、六角ナットを取付け、 芯棒の六角部を固定して六角ﾅｯﾄを締込みます。 本体下部に循環ﾍﾞｰｽを取り付け座金六角穴ﾎﾞﾙﾄを締込みます。 手 順 -6 ﾎﾞﾙﾄは対角線上に少しずつ均等に締めてください。 外している場合はﾀﾞｲｱﾌﾗﾑｷｬｯﾌﾟ(2)にOﾘﾝｸﾞを取り付けます。 ﾍｯﾄﾞに座金六角穴ﾎﾞﾙﾄを通し、ﾀﾞｲｱﾌﾗﾑ(2)、ﾋﾟｽﾄﾝｶﾞｲﾄﾞR1、 手 順 -7 ﾋﾟｽﾄﾝR1、ﾀﾞｲｱﾌﾗﾑｷｬｯﾌﾟ(2)、ﾀﾞｲｱﾌﾗﾑ(2)、ﾋﾟｽﾄﾝ、ﾀﾞｲｱﾌﾗﾑｷｬｯﾌﾟ を取り付けます。 本体に手順7で組み立てた部品を取り付け、座金六角穴ﾎﾞﾙﾄを 手 順 -8 締め込みます。 ﾎﾞﾙﾄは対角線上に少しずつ均等に締めてください。 注) FCV-5-R1 を例として説明します。...
- Page 4 ６．故障の原因と対策 ☆印の処置は、お買いあげの販売店又はお近くの当社支店、営業所にご依頼ください。 正しい処置が行われない場合、十分な性能が発揮できなくなります。 現 象 原 因 対 策 2次圧力が上がりすぎる。 １．シートの当たり不良、ゴミ詰り １．再組立、洗浄 ２．シートの摩耗、キズ ２．交換 シート(NO．6) ３．芯棒の摩耗、キズ ３．交換 芯棒（NO．5） ４．ダイアフラムの変形 ...
- Page 5 Carry Flow Control Valve out su icient maintenance and sterilization work a ter use at FCV-5-R1 / -R4 / -R8 your own risk. II 2 G Ex h IIB T6 Gb X This manual contains IMPORTANT WARNINGS and INSTRUCTIONS.
- Page 6 3．If something goes wrong, immediately stop operation and find the cause. Do not use again until you have solved the problem. 4．Never use commercial or other parts instead of ANEST IWATA original spare parts. 5．When the parts are damaged, confirm that fragments are not in the fluid and reuse the product after repairing As for the contamination due to damaged parts into the fluid, any responsibility shall be waived.
- Page 7 Assemble rom the diaphragm cap to the head to the top o the body and tighten the hex socket bolts with washer. Job-7 Tighten the bolts evenly on the diagonal lines little by little. Note) It explains with FCV-5-R1 as an example.
- Page 8 Hex socket bolt with washer ★indicates consumable parts Hex socket bolt with washer Never use commercial or other parts instead o ANEST IWATA accessories original spare parts. Hexagon socket plug When unpacking, con irm that there is no damage or shortage.
