Anest Iwata FCV-3 Instruction Manual

（国内販売用）
フローコントロールバルブ
ＦＣＶ−３ / ３Ｎ
この取扱説明書に示された警告事項および注意事項は必ず守ってください。
使用時に不用意に塗料が噴出したり、有機溶剤の吸引により重大な身体上の障害を起こすことがあります。
あ
印付きの下記マークは、安全上、特に重要な項目ですので、必ずお守りください。
警告内容を怠った場合、人が死亡又は重傷を負う可能性が想定されることを示します。
注意内容を怠った場合、人が傷害を負う可能性、または物的損害の発生する可能性が想定され
ることを示します。
この記号は、機械の性能や機能を十分に発揮してお使いいただくために守っていただきたい内容
を示しています。尚、本取扱説明書で示す安全事項は、必要最低限のものであります。
国や自治体の消防、電気、安全関連の法規、規則又、それぞれの企業や事業所で規則、規定と
して守るべき事項に従ってください。
重要仕様
最高使用圧力 液体 ： ２．５ＭＰａ エア ： ０．６ＭＰａ
使用温度範囲 雰囲気温度５℃〜４０℃ 流体温度５℃〜４３℃（液体、気体）
１．仕様
接液部材質
形式
ＦＣＶ−３ ｱﾙﾐﾆｳﾑ・ｽﾃﾝﾚｽ
ＦＣＶ−３Ｎ ｽﾃﾝﾚｽ

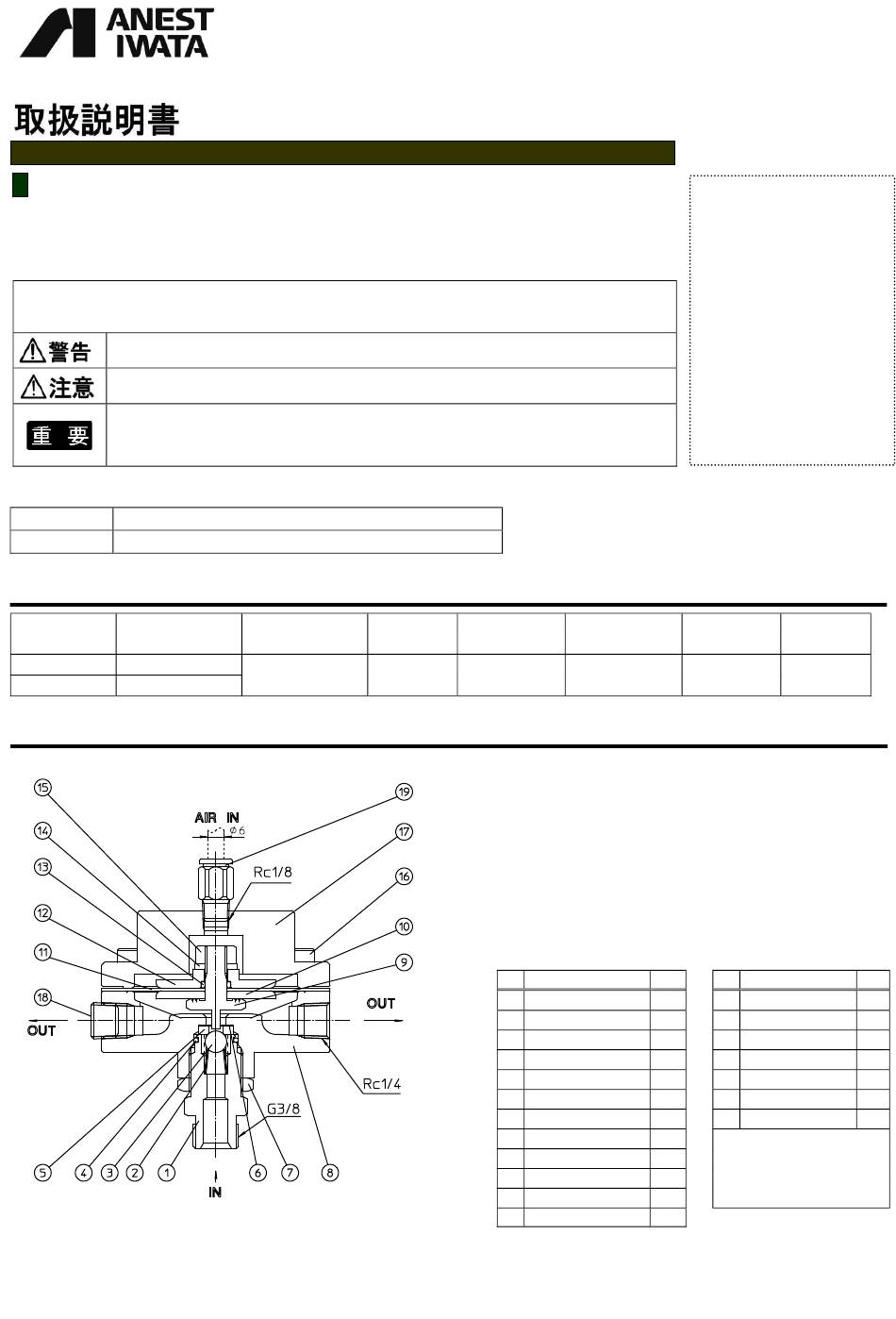

２．部品名称
The English version is printed on the back page.
圧力調整範囲 最大流量
MPa L/min
0〜0.6 2.0
最大１次圧力
ねじ仕様
MPa
IN：Ｇ３/８Ｂ
2.5
OUT：Rc1/4
※ ＦＣＶ-3、ＦＣＶ-3Ｎは本体のみ部品が異なりますので、ご注文の際
は製品形式をご指定の上、部品Ｎｏ.をご連絡ください。
■開封時、破損や欠品がないことを確認してください。
■欠品、輸送上の破損がある場合は危険防止のため使用せず、お買
い求めになった販売店または当社支店・営業所までご連絡くださ
い。
部品名称
NO
ジョイント
１
★
バルブバネ
２
★
３ 超硬ボール
★
Ｏリング
４
★ 超硬シート
５
★
６ パッキン
ジャミナット
７
※ 本体
８
★ ダイアフラムボルト
９
★ ダイアフラム受け
１０
★ ダイアフラム
１１
ダイアフラム押え
１２
この取扱説明書は、安全にご使
用いただくために重要な警告、注
意事項および取扱い方法につい
て記載しています。
この取扱説明書で扱われている
機器は、塗装業務用途の商品で
す。他の用途には使用しないでく
ださい。
正しい取扱指導を受けられ、機械
の操作方法を理解された方以外
の人は、使用しないでください。
ご使用前に、必ずお読みになり、
十 分 理 解 してか ら ご使 用く だ さ
い。
本書はすぐに確認できる場所に
大切に保管してください。
接続
質量 ｇ
エアチューブ
550
φ 6×φ 4
720
部品名称
個数 NO
Ｏリング
１
1３
ばね座金
１
1４
六角ナット
１ 1５
六角穴付ボルト
１
1６
１ ﾀﾞｲｱﾌﾗﾑｷｬｯﾌﾟ
1７
六角穴付プラグ
１ 1８
１ ハーフユニオン
1９
１ （付属品）
１ 防塵キャップ
１ 取扱説明書
★印 の部品は消耗 品です。
個数
１
１
１
１
１
１
１
２
1
