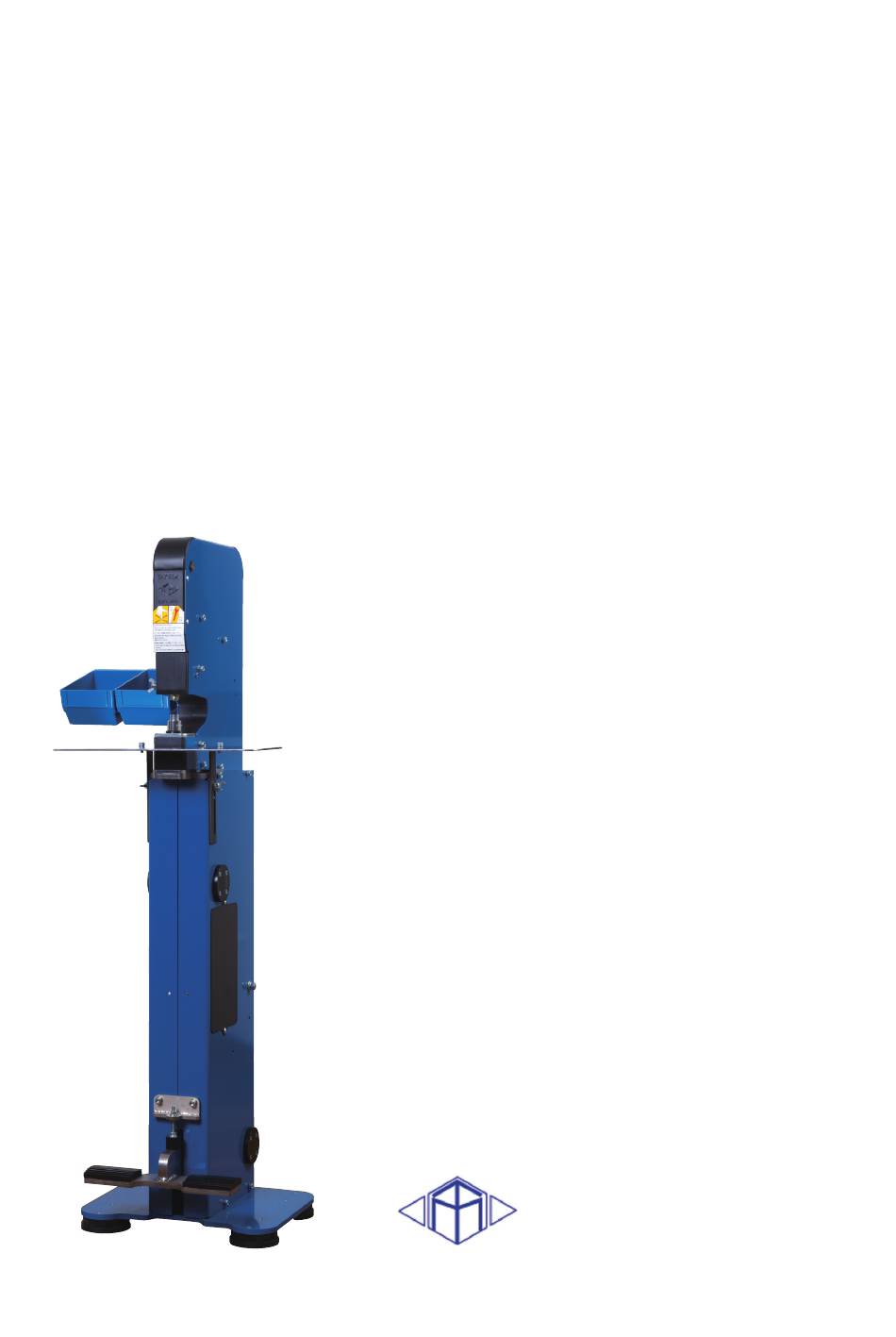

フットプレス
KICK PRESS FASTENING MACHINE
TM-35NR 取扱説明書
TM-35NR INSTRUCTION MANUAL
お買い上げありがとうございます。
お使いになる前に、この説明書をよくお読みください。
Before operating the machine, read this instruction manual and confirm the
contents for your safety and satisfactory use.
武田精機株式会社
TAKEDA SEIKI Co.,LTD.
Advertisement
Related Manuals for TAKEDA SEIKI TM-35NR
Summary of Contents for TAKEDA SEIKI TM-35NR
- Page 1 フットプレス KICK PRESS FASTENING MACHINE TM-35NR 取扱説明書 TM-35NR INSTRUCTION MANUAL お買い上げありがとうございます。 お使いになる前に、この説明書をよくお読みください。 Before operating the machine, read this instruction manual and confirm the contents for your safety and satisfactory use. 武田精機株式会社 TAKEDA SEIKI Co.,LTD.
- Page 2 TM-35NRの製品仕様 SPECIFICATIONS 項 目 寸 法 Item Dimension 全 高 1140mm Overall Height 全 幅 420mm Full Width 全 奥 行 き 370mm Total Depth フ ト コ ロ 深 さ 80mm Work Depth 上 下 ス ト ロ ー ク 32.5mm Stroke Height 重...
- Page 3 ご使用になる前に ◎次のような場所では使用しないでください。 ○湿気や埃の多く発生するところ ○温度が＋50℃以上になるところ ○温度が 0 ℃以下になるところ ※ 温度が 0 ℃近くで機械の動きが鈍くなる場合がありますので、ご注意ください。常温に持っ ていくと元に戻ります。 ◎この機械はプラスチックホック専用機です。 金属ホック用としては絶対に使用しないでください。 取付治具は、専用の打ち駒を使用してください。 ◎機械を分解したり、改造しないでください。 センターに狂いが生じ、正常に使用できなくなります。 Precautions and Requests ◎ For the safety storage and satisfactory performance, avoid the installation at the following places ○Dusty or highly humid ○Temperature over 50℃ or below 0℃ ◎...
- Page 4 （ 2 ） （ 1 ）で用意したものを図 2 のように M6用六角レンチを使用して取付けます。 (2) Tighten bolts using Hexagon wrench. (Fig.(2)) M6用六角レンチ Hexagon wrench (M6) 図 2 Fig.(2) （ 3 ）図 3 のようにして、トレーブラケットに パーツボックスを引っかけます。 (3) Hung the plastic trays on it as per (3) Hung the plastic trays on it as per Fig.(3).
- Page 5 ②パンチのセットと作業テーブルの調整 （ 1 ）図 4 のように上パンチを当りまで差し込んで、蝶ネジXを締めつけて、固定してくださ い。キャップホソ用ダイスは本体のセット孔に落とし込みます。 （ 2 ）作業テーブルを調整する場合、蝶ネジYを 2 ヶ所緩めると、作業テーブルが上下に可動で きるようになりますので、任意の位置で固定してください。 ②Adjustment of upper punch and work bench (1) Inserting upper punch, and loosen wing bolt (X).Insert the lower die (for Cap/ Post) into the die acceptor on the machine base. (2) Adjustment of work bench.
- Page 6 操作 OPERATION ①操作方法 各パンチに合ったホックをセットして、生地の取付位置を決め、ペダルを当たり止めまでしっ かりと踏みこんでください。 ①How to Operate Set the snap parts on each die, upper and lower. Determine the foot pedal forward until the foot bar knocks the end stopper. ②調整 基本的には調整は不要です。 基布厚み約 1 mm 〜2.2mmまで無調整で対応できます。 ※図 5 のように薄い基布にホックを取付ける場合、ホックがカシメ不足を起こす可能性があり ます。このときは付属のシムリングを図...
- Page 7 ③点検 当フットプレスでホックを取付け、商品として出荷される場合は、ホックのカシメ具合を十分 確認してください。 ③Inspection Check and confirm that the snaps are attached properly on the material anytime before you enter the regular production.
