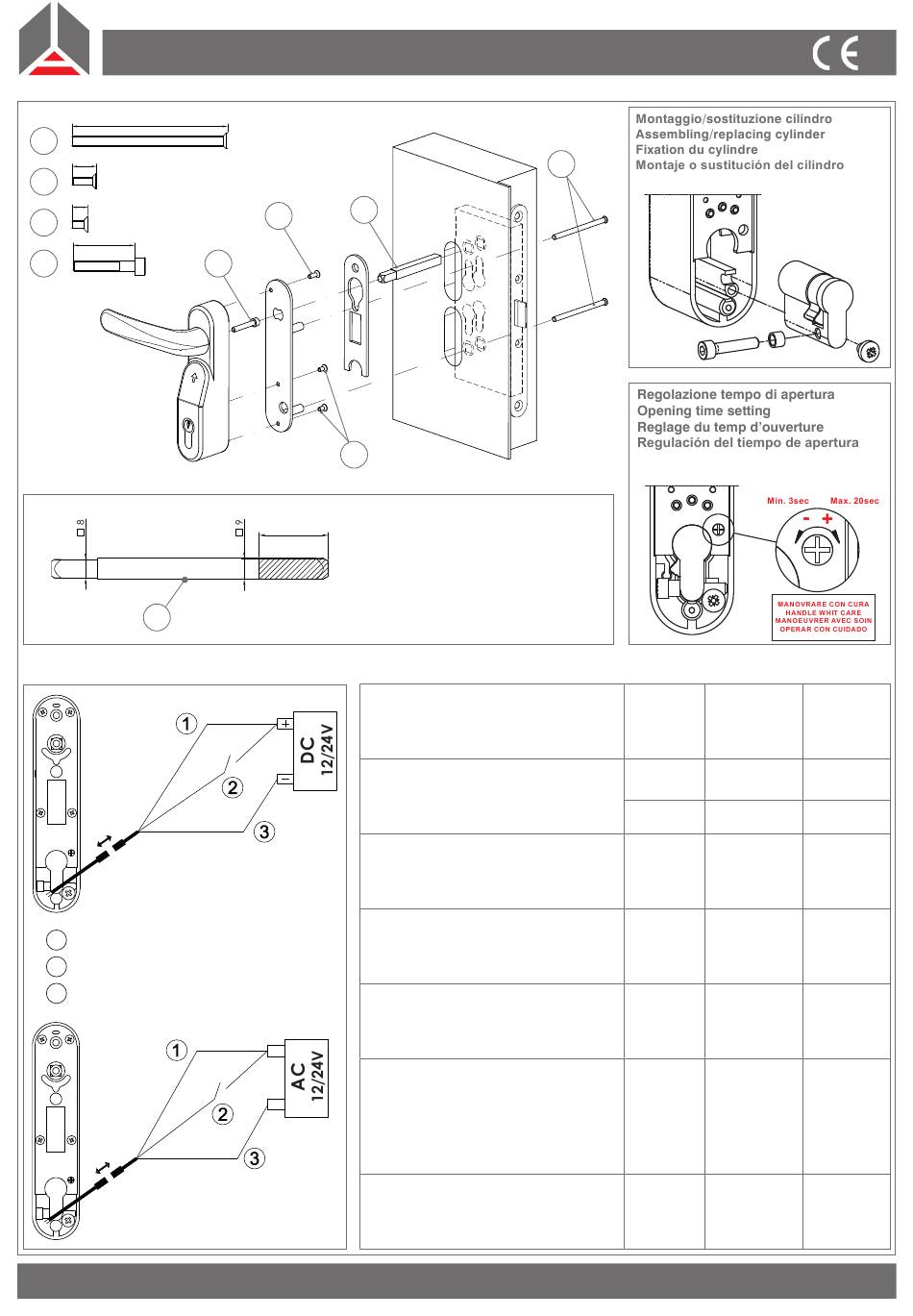

antipanic 1095TF Quick Start Manual

antipanic s.r.l.
Bologna - Italy- www.antipanic.it -
antipanic
7
V1
2
V2
V3
3
V4
Q
Collegamento elettrico - Electrical connections - Plan d'installation electrique - Conexiòn eléctrica
1
Marrone - Brown - Marron - Marròn
2
Verde - Green - Vert - Verde
3
Bianco - White - Blanc - Blanco
1
Q
V2
V4
V3
*
*
Attenzione: tagliare dal lato indicato
Pay attention: cut the marked side
Attention: coupez le côté marqué
Atención: corte el lado marcado
Dati tecnici

Technical documentation

Documentation technique
documentaciòn técnica
Alimentazione
Power supply
Alimentation
Alimentaciòn
Consumo corrente in standby
Standby power consumption
Consommation électrique en stand-by
Consumo de corriente en espera
Consumo corrente allo spunto (1sec)
Peak power connsumption (1sec)
consummation électrique à l'impusion (1sec)
Consumo de corriente en la activation (1sec)
Consumo corrente in mantenimento

Holding current

Consommation électrique en fonctionament
Consumo de corriente en mantenimiento
Consumo Corrente in modalità "fermo a giorno"
Current draw in "hold open" mode
(dogging mechanism activated)
Consommation électique en modalité
mécanisme de dogging
Consumo de corriente en modalidad
"mecanismo dogging" (dispositivo abierto)
Regolazione tempo di apertura

Opening time settings

Réglage du temps d'overture
Regulaciòn del tiempo de apertura
1095TF
V1
Valore Min. Valore Tipico
Min.Value Standar value
Valeur min. Valeur Standard
Valor mìnimo Valor tipico
-10% 12...24 Vac
-10% 12...24 Vdc
22 mA
1100 mA
160 mA(dc)
130 mA(dc)
3 sec 12 sec
Istr.1095TF rev.A
Valore Max.
Max.Value
Valeur max.
Valor màximo
+10%
+15%
35 mA
1200 mA
20 sec
