10100
antipanic
10200
Per porte su vie di esodo - For doors en escape routes - Pour portes sur voies d'évacuation
•
Le caratteristiche di sicurezza di questo prodotto sono di importanza fondamentale ai fini della sua conformità alla
EN 1125. Non sono ammesse modifiche di nessun tipo, fatta eccezione per quelle che sono descritte in queste
isruzioni.
•
The features of this panic device are of utmost importance for people's safety. Therefore in no case may any
changes be made to the product.
•
Les caractéristiques de cette barre anti-panique sont très importantes puor la sécurité des personnes. Aucunne
modification du produit ne sera admise.
ONE-10100
TWO-10200

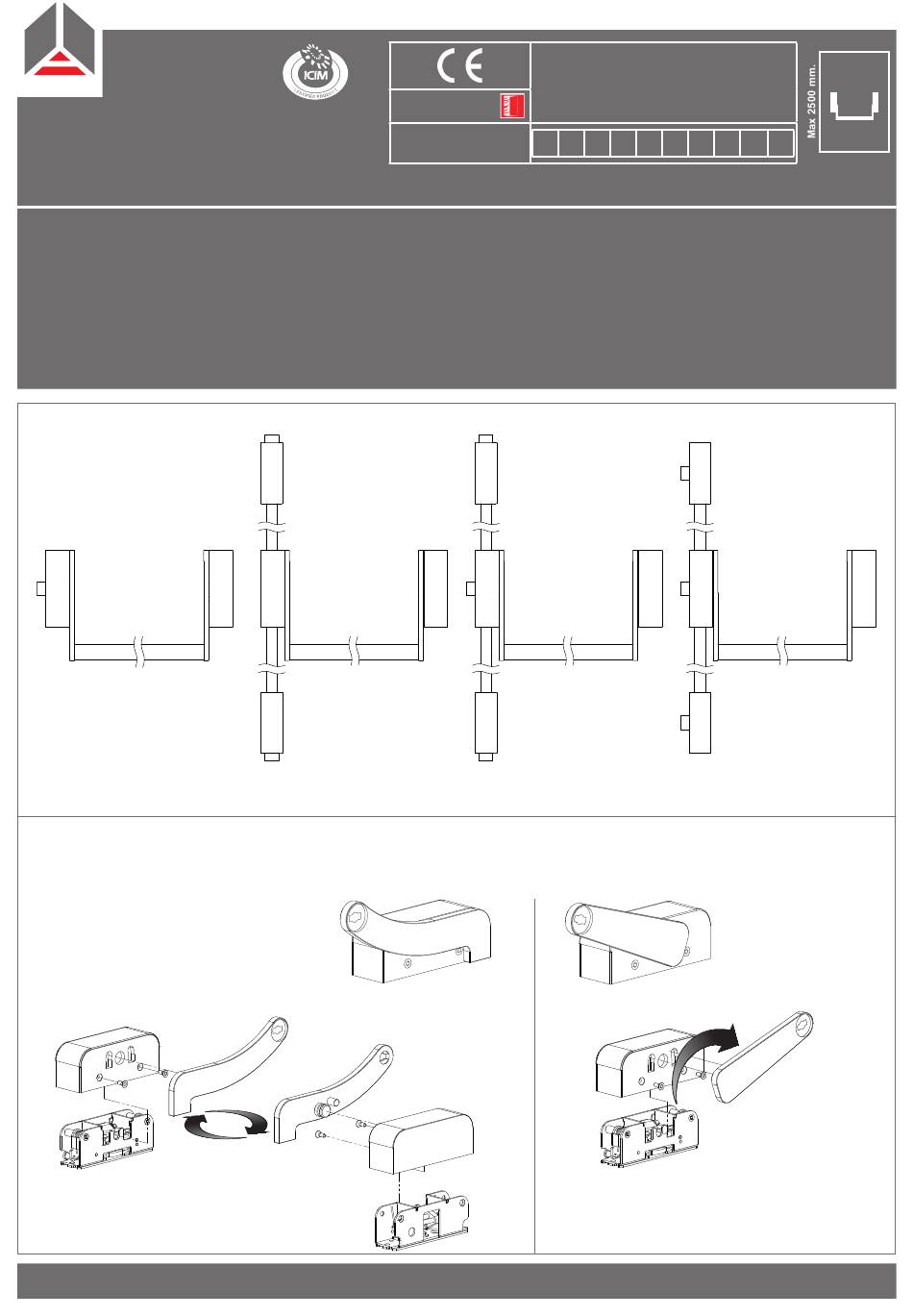

REVERSIBILITÀ DESTRA/SINISTRA - LEFT/RIGHT REVERSIBILITY
Smontare la cuffia e scambiare i braccetti destro e sinistro
Remove the cap and exchange the right arm with the left arm
Démonter le capot et échanger le bras droit avec le bras gauche
1
0425-2827
DoP AP013/2827
EN 1125:2008
ONE-10102
TWO-10202
RÉVERSIBILITÉ DROTE/GAUCHE
ONE
antipanic s.r.l
Bologna - italy
www.antipanic.it
3 7 7 B 1 4 2 2 A A
ONE-10103
TWO-10203
Smontare la cuffia e ruotare il braccetto
Remove the cap and rotate the arm
Démonter le capot et tourner le bras
Max 1300 mm.
-20°C/+100°C
15
Max >200 Kg
ONE-10103LAT
TWO-10203LAT
TWO
Ist.10100-10200 rev.B
