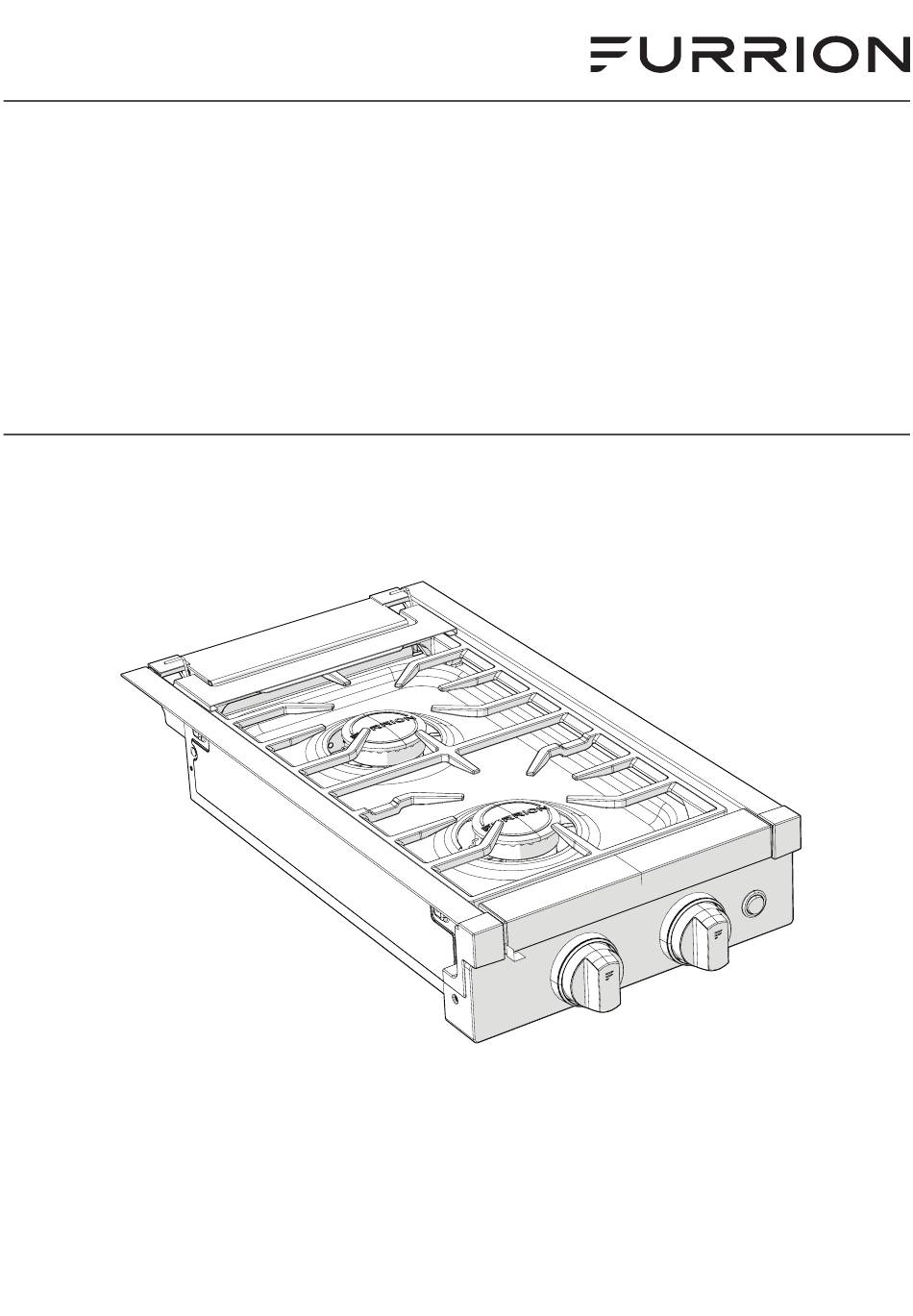

RV 2-BURNER GAS COOKTOP WITH BI-FOLD GLASS
TABLE DE CUISSON À GAZ À 2 BRÛLEURS POU
VÉHICULES RÉCRÉATIFS, AVEC VITRE PLIÉE EN DEUX
ESTUFA DE GAS DE 2 QUEMADORES PARA VEHÍCULOS
RECREATIVOS CON VIDRIO PLEGABLE
MODEL / MODÈLE / MODELO: FGH12D2-BL
LIPPERT NO. / LIPPERT NO. / ARTÍCULO LIPPERT N.°: 2022115111
USER MANUAL / MANUEL D'UTILISATION / MANUAL DE USUARIO
* Picture shown here is for reference only.
* L'image présentée ici n'est qu'une référence.
* La imagen que se muestra es solo como referencia.

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the Furrion FGH12D2-BL and is the answer not in the manual?

Questions and answers

Related Manuals for Lippert Furrion FGH12D2-BL

Summary of Contents for Lippert Furrion FGH12D2-BL

  • Page 1 ESTUFA DE GAS DE 2 QUEMADORES PARA VEHÍCULOS RECREATIVOS CON VIDRIO PLEGABLE MODEL / MODÈLE / MODELO: FGH12D2-BL LIPPERT NO. / LIPPERT NO. / ARTÍCULO LIPPERT N.°: 2022115111 USER MANUAL / MANUEL D’UTILISATION / MANUAL DE USUARIO * Picture shown here is for reference only.

  • Page 2: Table Of Contents

    WARNING: If the information in this manual is not followed exactly, a fire or explosion may result causing property damage, personal injury or death. – Do not store or use gasoline or other flammable vapors and liquids in the vicinity of this or any appliance.

  • Page 3: Explanation Of Symbols

    EXPLANATION OF SYMBOLS This manual has safety information and instructions to help WARNING you eliminate or reduce the risk of accidents and injuries. Always respect all safety warnings identified with these Indicates a potentially hazardous situation which, if not symbols. A signal word will identify safety messages and avoided, could result in death or serious injury.

  • Page 4: Cooktop Safety Warnings

    due to accidental blow-out), turn all burner knobs off and wait five (5) minutes before again attempting to light the burner. ● DO NOT store flammable materials on, in, or near the appliance. Any fumes can create an explosion and/or fire hazard.

  • Page 5: Product Overview

    PRODUCT OVERVIEW ① Glass cover ② Grate ③ Burner Control Knob Light Switch ④ ⑤ Cooktop Burner INSTALLATION ● Cooktop x 1 WARNING ● Cooktop Grate x 1 ● User Manual x 1 FIRE, EXPLOSION, BURN INJURY CARBON ● Warranty Manual x 1 MONOXIDE POISONING ●...

  • Page 6: Cooktop Installation

    WARNING The minimum vertical distance to combustible material above the cooking top is 24" (610 mm), provided the overhead construction does not extend 15" (381 mm) from the rear wall. NOTE: If installing a range hood or microwave hood combination above the cooking surface, follow the range hood or microwave hood combination installation instructions for dimensional clearances above the cooktop surface.

  • Page 7: Pressure Check

    Leak Check line are sealed at time of installation. 2. Check the pipe fittings for leaks using a soapy water solution. See “Leak Check” section.(Fig.6) WARNING ● Gas leaks may occur in your system and result in a dangerous situation. Always perform a leak test for possible leaks according to the manufacturer’s instructions after installation and before any operation.

  • Page 8: Bi-Fold Glass Cover Replacement

    Bi-Fold Glass Cover Replacement 3. Open the bi-fold glass cover, place the cooking grate into the 4 silicone grommets.(Fig 12) Align the bi-fold glass cover assembly with the slots on the cooktop and place it into the cooktop.(Fig.10) Fig. 12 Fig.

  • Page 9: Turning Off The Cooktop

    Burner Flame A good flame should be blue with a yellow tip. Some yellow tips on flames up to 1” (25.4mm) in length are acceptable as long as no carbon or soot deposits appear. If flames are excessively yellow and irregular, the oil residue may not be completely burned off, or the venturi may be clogged or may not be properly positioned over the orifices.

  • Page 10: Troubleshooting

    TROUBLESHOOTING Before calling for service, review this list. It may save you both time and expense. This list includes common experiences that are not the result of defective workmanship or material in your appliance. Problem Possible Cause/Solution Surface control knob has not been completely turned to position.
  • Page 11 AVERTISSEMENT : Si les informations contenues dans ce manuel ne sont pas suivies à la lettre, un incendie ou une explosion peut se produire et entraîner des dommages matériels, des blessures ou la mort. – Ne stockez pas et n’utilisez pas d’essence ou d’autres vapeurs et liquides inflammables à proximité...

  • Page 12: Explication Des Symboles

    EXPLICATION DES SYMBOLES Ce manuel contient des informations et des instructions de AVERTISSEMENT sécurité pour vous aider à éliminer ou à réduire les risques d’accidents et de blessures. Respectez toujours tous les Indique une situation potentiellement dangereuse qui, si avertissements de sécurité identifiés par ces symboles. Un mot elle n’est pas évitée, peut entraîner la mort ou des blessures de signalisation permet d’identifier les messages de sécurité...

  • Page 13: Avertissements De Sécurité Pour La Table De Cuisson

    ● N’utilisez votre appareil que pour l’usage auquel il est brûleurs supérieurs, les grilles des brûleurs et les autres destiné. zones proches des brûleurs deviennent suffisamment ● Les enfants doivent apprendre que l’appareil n’est pas chauds pour provoquer de graves brûlures. ●...

  • Page 14: Aperçu Du Produit

    conduite est éliminé et remplacé par du gaz de pétrole cuisson. Seuls certains types d’ustensiles en verre liquéfié, cet allumage inattendu peut vous brûler. De l’air peuvent être utilisés sur les brûleurs de surface ou peut être introduit dans la conduite d’alimentation lorsque supérieurs sans se briser en raison des changements la bouteille de gaz du véhicule est remplacée, lors de soudains de température.

  • Page 15: Installation

    INSTALLATION REMARQUE : Lors de la planification de l’emplacement, AVERTISSEMENT tenez compte des rideaux ou autres matériaux combustibles installés autour de l’appareil afin de ne pas créer un risque INCENDIE, EXPLOSION, BRÛLURES d’incendie. EMPOISONNEMENT AU MONOXYDE DE CARBONE ● La ou les distances horizontales minimales entre les côtés L’appareil de cuisson doit être complètement séparé...

  • Page 16: Installation De La Table De Cuisson

    19 5/8 ± 1/8 po (499 ± 3 mm) 10 5/8 po ± 1/8 po (270 ± 3 mm) 4 1/8 po ± 1/8 po (105 ± 3 mm) 15/16 po (23 mm) Max. 1 9/16 po (40 mm) Max. Installation de la table de cuisson Une fois que l’armoire a été préparée selon les dimensions présentées et que la conduite de gaz est en place.

  • Page 17: Vérification De La Pression

    AVERTISSEMENT INCENDIE OU EXPLOSION ● Éteignez toutes les flammes nues. ● Ne testez JAMAIS les fuites lorsque vous fumez. N’utilisez jamais de flamme. ● N’utilisez pas l’appareil tant que le raccordement n’a pas été testé et ne présente pas de fuite. Assurez-vous que tous les boutons de commande sont en position OFF.

  • Page 18: Fonctionnement

    Ouvrez le couvercle en verre à deux volets, placez la grille de cuisson dans les 4 œillets en silicone. (Fig 12) Fig. 10 2. Appuyez sur l’arrière du couvercle du verre pliant Fig. 12 supérieur et vous entendrez un clic. Le couvercle de la vitre pliable en deux est maintenant verrouillé...

  • Page 19: Éteindre La Table De Cuisson

    Flamme du brûleur Une bonne flamme doit être bleue avec une pointe jaune. Certaines pointes jaunes sur des flammes d’une longueur maximale de 1 po (25,4 mm) sont acceptables tant qu’aucun dépôt de carbone ou de suie n’apparaît. Si les flammes sont excessivement jaunes et irrégulières, il se peut que les résidus d’huile ne soient pas complètement brûlés, que le venturi soit obstrué...

  • Page 20: Dépannage

    DÉPANNAGE Avant de faire appel à un service, consultez cette liste. Elle peut vous faire économiser du temps et de l’argent. Cette liste comprend des expériences courantes qui ne sont pas le résultat d’un défaut de fabrication ou de matériau de votre appareil. Problème Causes possibles/Solution Le bouton de commande de surface n’a pas été...

  • Page 21: Spécifications

    SPÉCIFICATIONS BTU/H Brûleur frontal : 8000 BTU; Brûleur arrière : 6500 BTU Carburant/électricité Propane Pression d’entrée 10 po WC Min à 13,8 » WC Max Alimentation électrique 12 V CC < 2 Amp Cet appareil est conforme aux directives : ANSI Z21.57a-(2012) Rec/CAN1-1.16-M79 (R2011) - 20 - CCD-0006069 Rev: 07-09-22...
  • Page 22 ADVERTENCIA: Si no se sigue exactamente la información de este manual, puede producirse un incendio o una explosión que cause daños materiales, lesiones personales o la muerte. – No almacene ni utilice gasolina u otros vapores y líquidos inflamables cerca de este o cualquier otro dispositivo.

  • Page 23: Explicación De Los Símbolos

    EXPLICACIÓN DE LOS SÍMBOLOS Este manual contiene información e instrucciones de seguridad ADVERTENCIA para ayudarlo a eliminar o reducir el riesgo de accidentes y lesiones. Respete siempre todas las advertencias de seguridad Indica una situación de peligro potencial que, si no se evita, identificadas con estos símbolos.

  • Page 24: Advertencias De Seguridad Para La Placa De Cocción

    no se utilicen. Si de forma accidental se deja un quemador “ENCENDER” y “APAGAR” el flujo de gas. – encendido, puede producirse un incendio o una quemadura. Podría producirse una ebullición y encenderse el líquido Si algún quemador se apaga (después de encenderlo por derramado.

  • Page 25: Descripción General Del Producto

    si su mano está cerca del quemador, puede quemarse. sobre un quemador superior caliente. El utensilio podría ● NO deje caer ollas sobre la superficie de porcelana. Pueden sobrecalentarse y dañarse y también el dispositivo para producirse grietas o astillas en la superficie de porcelana. cocinar.

  • Page 26: Preparación Del Gabinete

    Preparación del Gabinete Recorte de gabinete y mostrador: Para el correcto funcionamiento del dispositivo de cocina, los gabinetes deben estar en escuadra y construidos de forma correcta con respecto a la encimera y a la cara frontal del gabinete. Para que el aparato funcione correctamente, el gabinete debe estar nivelado y la parte inferior del aparato debe estar apoyada.

  • Page 27: Conexión De Gas

    Deslice la estufa en la abertura del gabinete. Verifique que la estufa esté nivelada de lado a lado y de adelante hacia atrás (Fig. 3). Fig. 6 Verificación de la presión Fig. 3 Cierre el gas licuado hacia el dispositivo. Quite el tornillo con la empaquetadura del puerto de prueba 4.

  • Page 28: Verificación De Estanqueidad

    Verificación de estanqueidad Reemplazo de la cubierta de vidrio plegable ADVERTENCIA Alinee el conjunto de la cubierta de vidrio plegable con las ● Pueden producirse fugas de gas en el sistema y provocar ranuras de la placa de cocción y colóquelo en la placa de una situación peligrosa.

  • Page 29: Funcionamiento

    FUNCIONAMIENTO encender el quemador. (Fig.16) Encendido de la placa de cocción ADVERTENCIA Mantenga los brazos y la cara alejados del área directa de cocción cuando utilice el dispositivo. PELIGRO ● La cubierta superior de vidrio debe mantenerse abierta al encender y utilizar la placa de cocción.

  • Page 30: Llama Del Quemador

    Llama del quemador apagar la luz de fondo de la perilla de control. Posición Descripción Una buena llama debe ser azul con la punta amarilla. Algunas puntas amarillas en llamas de hasta 1” (25,4 mm) de Todas las luces de la perilla de control largo son aceptables siempre que no aparezcan depósitos de están encendidas: carbón u hollín.

  • Page 31: Almacenamiento, Limpieza Y Mantenimiento

    ALMACENAMIENTO, LIMPIEZA Y MANTENIMIENTO pintadas, las superficies de porcelana, las superficies de Almacenamiento acero inoxidable y los elementos de plástico de la cocina Seque todas las superficies y la caja del quemador, luego o placa de cocción. No utilice limpiadores del tipo con rocíe las superficies con una sustancia de aceite de cocina arenilla o ácido.
  • Page 32 Lippert representation has been provided. Any unauthorized use shall void any applicable warranty. The information contained in this manual is subject to change without notice and at the sole discretion of Lippert. Revised editions are available for free download from lippert.com.
