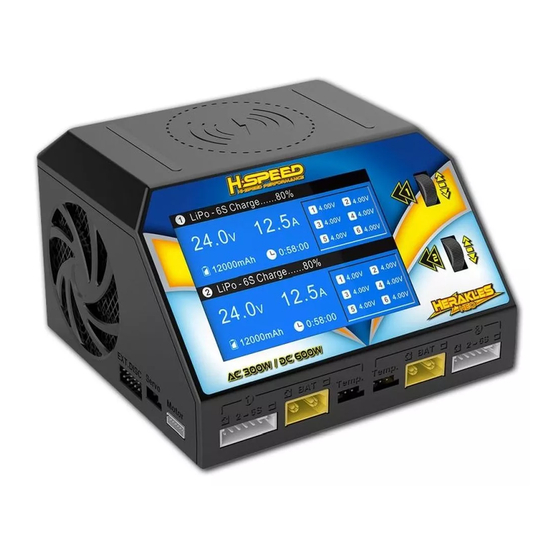

H-Speed HERAKLES NEO Instruction Manual

Dual charger
Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual
DE

Advertisement

Chapters

Table of Contents
loading
Need help?

Need help?

Do you have a question about the HERAKLES NEO and is the answer not in the manual?

Questions and answers

Related Manuals for H-Speed HERAKLES NEO

Summary of Contents for H-Speed HERAKLES NEO

  • Page 2: Table Of Contents

    EINLEITUNG Es freut uns, dass Sie sich für den HERAKLES NEO Dual Schnelllader entschieden haben. Bitte lesen Sie die gesamte Bedienungsanleitung sorgfältig vor Inbetriebnahme. Befolgen Sie alle Sicherheitshinweise und Instruktionen zur sachgemäßen Verwen- dung. INHALTSVERZEICHNIS Warnungen und Sicherheitshinweise ............4 Produktbeschreibung und Merkmale ............6 Batterie Standards ...................8...

  • Page 3: Warnungen Und Sicherheitshinweise

    WARNUNGEN UND SICHERHEITSHINWEISE Bitte lesen Sie die gesamte Bedienungsanleitung sorgfältig vor Inbetriebnahme! Die folgenden Warnungen und Hinweise dienen zu Ihrer eigenen Sicherheit. Befolgen Sie sämtliche Anweisungen, um die sachge- mäße Handhabung zu gewährleisten. Missachtung kann zu Bränden, Schäden an Gegenständen und/oder schweren Verletzungen führen! ACHTUNG •...
  • Page 4 WARNUNGEN UND SICHERHEITSHINWEISE • Lassen Sie das Gerät während des Ladevorganges NIEMALS unbeauf- sichtigt. Im Falle einer Fehlfunktion trennen Sie sofort die Stromverbin- dung und suchen Sie in der Anleitung nach möglichen Fehlerursachen. • Schützen Sie den Lader vor Staub, Schmutz, Wasser und hohen Temperaturen.

  • Page 5: Produktbeschreibung Und Merkmale

    PRODUKTBESCHREIBUNG UND MERKMALE Drahtloses Laden 3.5“ 480x320 LCD Stellrad Balance- Balanceanschluss Externer Entladeanschluss anschluss Servoanschluss Batterie- Batterieanschluss anschluss Motorsensoranschluss Temperatursensor Temperatursensor Anti-Rutsch-Pads Netzstecker/AC Input PC Link Schalter Eingangsspannung Ventilator mit USB 5V/2.1A Temperatursensor DC Input • Kanal 1 Stellrad Kurz drücken: Aufrufen der Kanal 1 Einstellungen/Bestätigung der aktuellen Auswahl Lang drücken: Aufrufen der Systemeinstellungen/Deaktivieren der aktuellen Auswahl Auf- und Abscrollen: Auswahl der entsprechenden Menüpunkte •...
  • Page 6 PRODUKTBESCHREIBUNG UND MERKMALE Technische Daten Eingangsspannung: AC 100-120V oder 220-240V, DC 9.0-32.0V Ausgangsspannung: 0.1-30V Ladestrom: 2x 0.1-16.0A CH1: 0.1-3.0A/0.1-15.0A (Externer Entlademodus) Entladestrom: CH2: 0.1-3.0A DC Input: 2x 300W Ladeleistung: AC Input: Max. 300W Unterstützte Stromverteilung CH1: 8W/200W (Externer Entlademodus) Entladeleistung: CH2: 8W LiPo / LiHV / LiFe / Lilon (1-6S) Unterstützte...

  • Page 7: Batterie Standards

    BATTERIE STANDARDS NiCd/NiMH LiFe Lilon LiPo LiHV Nennspannung 1.20V 2.0V 3.2V 3.6V 3.7V 3.8V Volle Ladespannung 1.4V 2.4V 3.6V 4.1V 4.2V 4.35V Speicherspannung 3.3V 3.7V 3.8V 3.9V Entladespannung 0.5-1.10V 1.8-2.0V 2.6-2.9V 2.9-3.2V 3.0-3.30V 3.1-3.4V Vorladespannung 2.0V 2.9V 3.1V 3.2V 3.2V Balanceladung ✓...

  • Page 8: Einstellungen

    Back auf den vorhergehenden Bildschirm zurückkehren Der Standardmodus des HERAKLES NEO ist das Serienladen. Hierfür müssen Sie nur den Akku mit dem Ladegerät verbinden. Für LiPo Akkus wird die Verwendung des Balanceranschlusses dringend empfohlen. Sollte dies nicht der Fall sein, ertönt ein Warnsignal.

  • Page 9: Ansicht Während Des Ladevorganges

    ANSICHT WÄHREND DES LADEVORGANGES Zellenanzahl Modus Batterietyp Batterieladezustand Lade/Entlade- strom Akkuspannung Zellenspannung Akkukapazität Lade/Entlade- zeit Durch Drehen des Stellrades können Sie verschiedene Informationen im rechten Bildschirmbereich aufrufen.

  • Page 10: Systemeinstellungen

    (P=U x I). Minimale Eingangsstromstärke: Sollte der Strom für den Lader aus einer Bat- terie bezogen werden, verhindert der HERAKLES NEO die Tiefentladung der Ein- gangsstromquelle. Sollte die Eingangsspannung tiefer sein als eingestellt wird der aktuelle Vorgang beendet und die Meldung „DC IN TOO LOW“ angezeigt. Wenn...

  • Page 11: Externe Entladefunktion

    (150W/Kanal) versorgt. Sie können dies jedoch individuell an die Bedürfnisse Ihrer Akkus anpassen. EXTERNE ENTLADEFUNKTION Der HERAKLES NEO unterstützt die Verwendung eines externen Entladers (nicht im Lieferumfang enthalten). Dadurch kann die Entladedauer erheblich verkürzt werden. Im traditionellen Entlademodus verfügt der HERAKLES NEO über eine Balancerfunktion, wodurch die einzelnen Zellen gleichmäßig und schonend ent-...

  • Page 12: Motor-/Servotest Funktion

    MOTORTEST FUNKTION Motortest: Geben Sie Impulse mit dem Regler um die Drehzahl des Motors zu verändern. Anhand der Drehzahl und des KV-Wertes erkennen Sie den Zustand des Motors. Serv o Teste r & Moto r RPM Se rv o Tester & Moto r RPM 24.0 24.0 4.00V...

  • Page 13: Wireless Funktion

    WIRELESS FUNKTION Drahtlose Ladeleistung 10W Anti-Rutsch-Pads Unterstützte Mobiltelefone: iPhone X iPhone XS Samsung S8 Huawei P30 Pro Xiaomi 9 etc.

  • Page 14: Fehlermeldungen Und Ihre Möglichen Ursachen

    FEHLERMELDUNGEN UND MÖGLICHE URSACHEN • Verpolt oder keine Verbindung Trennen Sie alle Steckverbindungen und überprüfen Sie ob die Kontakte verschmutzt oder oxidiert sind. Beim erneuten Anschließen vergewissern Sie sich, dass die Anschlüsse und Pole korrekt zusammengeführt werden. • Schwankende Ladespannung Überprüfen Sie, ob die Kontakte verschmutzt oder oxidiert sind.

  • Page 15: Gewährleistung Und Service & Konformitätserklärung

    GEWÄHRLEISTUNG UND SERVICE Vielen Dank, dass Sie sich für den Kauf eines H-Speed Produktes entschieden haben. Wir unterliegen der gesetzlichen Gewährleistung. Sollten Sie Fragen oder ein Anliegen haben, kontaktieren Sie uns bitte unter office-mb@hoeco.at. Für Folgeschäden oder Schäden, deren Ursprung in nicht fachgerechter Handha- bung und/oder Nicht-Befolgung der Bedienungsanleitung liegen, wird keine Haf- tung übernommen.
  • Page 16 INTRODUCTION Thank you for your purchase of H-SPEED HERAKLES NEO Dual Channel AC/DC Balance Charger.This product is a rapid charger with a high performance micro- processor and specialized operating software. Please read this entire instruction manual completely and attentively before using this product, as it covers a wide range of information on operation and safety.

  • Page 17: Warnings And Safety Notes

    WARNINGS AND SAFETY NOTES PLEASE READ ALL INSTRUCTIONS CAREFULLY BEFORE USING THE PRODUCT! The following warnings and safety notes are for your protection, please refer to all aspects of this instruction manual to ensure proper operation. FAILURE TO FOLLOW THESE SAFETY PRECAUTIONS MAY CAUSE FIRE, PROPERTY DAMAGE AND/OR PERSONAL INJURY! WARNING: •...
  • Page 18 • ALWAYS make certain to observe proper input and output polarity. The HERAKLES NEO operates safely with input voltage between AC 100-120V or 220-240V, DC 9-32V. • ALWAYS place the charger on a heat-resistant, non-flammable surface when in use.

  • Page 19: Product Parameters And Characteristics

    PRODUCT PARAMETERS AND CHARACTERISTICS Wireless charging 3.5 inch color screen Roller Wheel Balance Balance Socket Ext.Discharge Port Socket Servo Connection Port Battery Battery Sockets Sockets Motor Hall Senor Cable Temp.Sensor Temp.Sensor Connection Port Non-slip mats AC Input 100-120V or 220-240V PC Link AC Input Voltage Selection Switch Cooling fan with...
  • Page 20 PRODUCT PARAMETERS AND CHARACTERISTICS Specification Input voltage: AC 100-120V or 220-240V, DC 9.0-32.0V Output voltage: 0.1-30V Charge current: 2x 0.1-16.0A Discharge current: CH1: 0.1-3.0A/0.1-15.0A (External discharge mode) CH2: 0.1-3.0A Charge power: DC Input: 2x 300W AC Input: Max. 300W Support power distribution Discharge power: CH1: 8W/200W (External discharge mode) CH2: 8W...

  • Page 21: Standard Battery Parameters

    STANDARD BATTERY PARAMETERS NiCd/NiMH LiFe Lilon LiPo LiHV Rated Voltage 1.20V 2.0V 3.2V 3.6V 3.7V 3.8V Full Charge Voltage 1.4V 2.4V 3.6V 4.1V 4.2V 4.35V Storage Voltage 3.3V 3.7V 3.8V 3.9V Discharge Voltage 0.5-1.10V 1.8-2.0V 2.6-2.9V 2.9-3.2V 3.0-3.30V 3.1-3.4V Pre-charge Voltage 2.0V 2.9V 3.1V...

  • Page 22: Task Settings

    • Restoring an excessively discharged lithium battery pack If the HERAKLES NEO detects internal cell voltages that are too low to safely begin the charging process, it will automatically default to a 0.1A charge rate until...

  • Page 23: Working Parameters Display

    CONFIRMING CHARGE CURRENT • Measuring Internal Resistance The HERAKLES NEO features the ability to monitor the internal resistance of each cell in a lithium battery pack. This feature is only operational when in the balance charging mode. Internal resistance can be use ful to determine the overall “health”...

  • Page 24: System Settings Menu

    Max Input Power: When the input power can not reach the charger‘s maximum working power requirement (700W), to ensure stable and safe operation of the HERAKLES NEO, this value should be adjusted according to the input power source used for the charger. For example, when using a 20V/20A DC power supply, this value should be set to 400W (P=U X I).

  • Page 25: External Discharge Function

    150W. The user can adjust the power for CH1 and CH2, the total power CH1+CH2=300W. EXTERNAL DISCHARGE FUNCTION HERAKLES NEO increases the function of external discharge to meet the users‘ demand for high-power discharging of batteries, HERAKLES NEO connected to an external discharger UP-D200 can achieve 200W discharge power, greatly impro- ving the battery discharge speed and saving time.

  • Page 26: Motor/Servo Testing Function

    MOTOR TESTING FUNCTION Motor Testing: Adjust the pulse width value of the ESC control signal, in order to adjust the Motor’s RPM value. According to RPM value and KV value to detect if the motor works well. Serv o Teste r & Moto r RPM Se rv o Teste r &...

  • Page 27: Wireless Charging Function

    WIRELESS CHARGING FUNCTION Wireless charging power 10W Non-slip Mat Supporting Mobile Phones: iPhone X iPhone XS Samsung S8 Huawei P30 Pro Xiaomi 9 etc.

  • Page 28: Warnings And Error Message

    WARNINGS AND ERROR MESSAGES • Error Message for Abnormal Battery Connection Unplug and re-connect all plugs to ensure proper connection and polarity. Check to make sure that all connectors are free of dirt, grease, or oxidation. • Error Message for Unstable Input Voltage Make certain that the battery socket is free from dirt or oxidation.

  • Page 29: Conformity Declaration

    CONFORMITY DECLARATION Hereby Ultrapower Technology Limited declares, that the charger H-SPEED HERAKLES NEO Model No. HSP0016 complies with directive 2014/53/EU as well as directive 2014/30/EU. The full document can be found under:...
  • Page 30 HOECO Handels GmbH Fischagasse 44, 2483 Ebreichsdorf, Austria Tel.: +43 (0) 2254-72031-0, Fax: +43 (0) 2254-72031-9 Email: office-mb@hoeco.at www.hoeco.at • www.h-speed.at Manufactured by Ultra Power Technology Limited Made in China...
