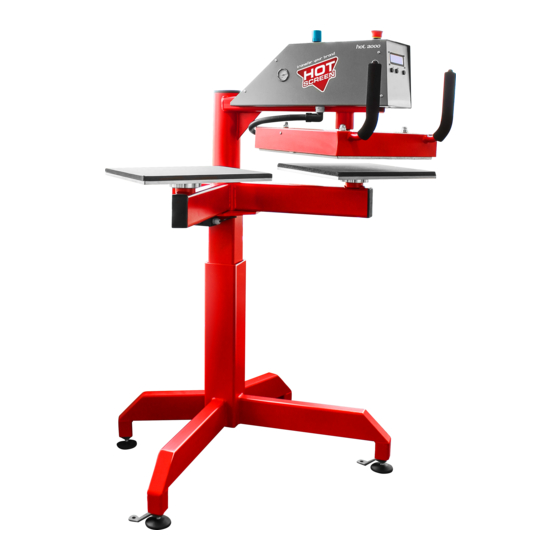

- Page 1 HOT 2000 Version 5.0 Temp 160°C 160°C Temp 160°C 160°C Time Time 15 s 15 s BRUKSANVISNING I ORIGINAL Denna bruksanvisning skall läsas i sin helhet före maskinen tas i bruk.
- Page 3 SPRÅK / LANGUAGES / KIELI Svenska ..............................3 English ..............................28 Suomi ..............................50 © HOT SCREEN AB...
-
Page 4: Table Of Contents
Intern säkring ....................................17 Felsökning .................................. 18 Maskin startar ej .....................................18 Kontroll av tryckluft ..................................18 Specifikationer ................................19 Reservdelar Elektronik ............................20 Reservdelar Mekanik ..............................21 Reservdelar Pneumatik ............................22 Tillbehör ..................................23 Leverans ..................................27 Garanti ......................................27 Tillverkare ......................................27 © HOT SCREEN AB... - Page 5 GRATTIS TILL DIN INVESTERING! Vi hoppas och tror att du kommer bli nöjd med denna nya Hot 2000 värmepress och att du skall trivas att arbeta med den. Denna värmepress är utvecklad och tillverkad för dig som användare med säkerhet, ergonomi och effektivitet i fokus.
-
Page 6: Eg-Försäkran
EG-FÖRSÄKRAN OM MASKINENS ÖVERENSSTÄMMELSE AVSEENDE HOT 2000 VÄRMEPRESS Direktiv 2006/42/EG, Bilaga II 1A Överensstämmer med maskindirektivet 2006/42/EG. Överensstämmer även med följande direktiv: 2014/35/EU, LVD 2014/30/EU, EMC Följande harmoniserade standarder har tillämpats: EN ISO 12100:2010 Maskinsäkerhet - allmänna konstruktionsprinciper - Riskbedömning och riskreducering EN ISO 13849-1:2016 Maskinsäkerhet - Styrsystem - Säkerhetsrelaterade delar i styrsystem - Del 1:... -
Page 7: Säkerhetsinstruktioner
Anslut Hot 2000 direkt till eluttaget, eller använd en godkänd förlängningssladd för 10 Ampere. Använd aldrig Hot 2000 om den har en skadad sladd eller kontakt. Inte heller om vatten har spillts på maskinen. Du skall då kontakta vår värmepress service för undersökning och reparation. -
Page 8: Skaderisker
Manuella lyft av maskinen får inte göras utan fastgjord transportsäkring av rörlig arm (se sida 7). SÄKERHETSFUNKTIONER Hot 2000 värmepress är utrustad med två olika säkerhetsfunktioner för att förebygga och undvika olyckor. Nödstopp: Den stora röda knappen ovanpå maskinen. Bryter all el, värmeplatta går upp när knappen aktiveras/trycks in (Läs mer på... -
Page 9: Transport
Tillgång till WIFI med internet om du avser att använda placeringsverktyget i Hot Screen webbshop som din referenskälla för kundunika placeringar • Närhet till dator och telefon för nya beställningar och kontakt med Hot Screen säljsupport för stöd vid applicering. © HOT SCREEN AB... -
Page 10: Installation
Maskinen är utvecklad speciellt för Hot Screens värmetransfer men det fungerar också med värmetransfer från annan producent av värmetransfer, detta så länge som inställningarna är inom specifikationerna för maskinen. FÖRVARING Värmepressen skall förvaras i torr miljö. © HOT SCREEN AB... -
Page 11: Användning Av Maskinen
FUNKTION FÖR SÄKERSTÄLLANDE AV RÄTT TEMPERATUR Hot 2000 värmepress har en inbyggd funktion som förhindrar att värmeplattan går ner före inställt värde är uppnått. Funktionen säkerställer att den inställda temperaturen är den som faktiskt används vid appliceringen av värmetransfer. (Om värmeplattans temperatur avviker mer än +/- 5 grader Celsi- us från inställt värde sänks inte värmeplattan ned. -
Page 12: Hantering Av Inställningar
Cykelindikator Visar inställd tid Visar om cykel/på värmning pågår Räkneverk Set knapp Visar antalet fullbordade Knapp för att bläddra i menyerna cykler/påvärmningar För att inställningen du gjort på maskinen skall sparas måste en hel tidscykel förlöpa. © HOT SCREEN AB... -
Page 13: Inställning Av Temperatur
För att minska temperaturen, tryck på nedåtpilen, även den är steglös om knappen hålls inne. När menyn återgått till arbetsmenyn, kommer den inställda temperaturen att synas i displayen. För att inställningen du gjort på maskinen skall sparas måste en hel tidscykel förlöpa. © HOT SCREEN AB... -
Page 14: Inställning Av Tid
För att minska tiden, tryck på nedåtpilen, även den är steglös om knappen hålls inne. När menyn återgått till arbetsmenyn, kommer den inställda tiden att synas i displayen. För att inställningen du gjort på maskinen skall sparas måste en hel tidscykel förlöpa. © HOT SCREEN AB... -
Page 15: Nollställning Av Räkneverk
återgår nu till arbetsläge. Om man trycker på ”Yes” uppåt-pil så nollställer man räkneverket och menyn återgår till ar- betsläge fast nu med ”0000” i räkneverket. När menyn återgått till arbetsmenyn, kommer det nollställda räkneverket att synas i displayen. © HOT SCREEN AB... -
Page 16: Regulator För Tryck
REGULATOR FÖR TRYCK HOT 2000 är försedd med en tryckregulator samt en manometer för att avläsa trycket i det interna tryckluftssystemet. Tryckregulatorn (se bild 1) är placerad längst bak på vänster sida på den översta täck-kåpan, manometern (se bild 2) är placerad på vänster sida på samma kåpa. -
Page 17: Säkerhetsfunktioner
ITEK AB skall kontaktas. INTERN SÄKRING Maskinen har en intern säkring som kan lösas ut vid kortslutning eller överbelastning och kan vara en orsak till att maskinen slutar fungera. Kontakta tekniker för åtgärd. © HOT SCREEN AB... -
Page 18: Felsökning
FELSÖKNING - HOT 2000 ALLMÄN FELSÖKNING - MASKIN STARTAR EJ Börja med att vidta dessa åtgärder om din Hot 2000 inte startar. Kontrollera strömställaren på Hot 2000 värmepress är i läge 1. Och att lampan i strömställaren är tänd Om lampan på strömställaren eller displayen inte är tänd när strömställaren är i läge kontrollera att spänning finns i... -
Page 19: Specifikationer
SPECIFIKATIONER HOT 2000 Temp 160°C 160°C Temp 160°C 160°C Time Time 15 s 15 s SPECIFIKATIONER • Vikt: 95kg • Min. påvärmningstid: 1 sek • Höjd: 640mm • Max. påvärmningstid: 60 sek • Bredd: • Max. temperatur: 1000mm +200°C •... -
Page 20: Reservdelar Elektronik
RESERVDELAR - ELEKTRONIK ART. NR. BESKRIVNING S1702 ................Nödstopp komplett med kontaktmoduler och clip för Hot 2000 2228 ..............................Automatsäkring termisk on/off 2217 ......................................Startknapp 2297 ............................. Automatsäkring ( Dvärgbrytare ) 2285 ....................................... Nätfilter S1703 ........................Handtag skumplast, svart. 1 par till Hot 2000 2220 ................................... -
Page 21: Reservdelar Mekanik
2373 ........Skottgenomföring-6.0mm 2444 ...........Cylinderaxel underdel 2359....Förskruvning M20 Dragavlastning 2537 ..........Styrring 40x44x10 2496 ........Anslagsdämpare GN 352 2194 ......Koniskt rullager, värmeplatta 2494 ........Anslagsdämpare GN 708 2137 ............Axiallager 51106 2495 ........Anslagsdämpare GN 353 2485 ..............Nållager © HOT SCREEN AB... -
Page 22: Reservdelar Pneumatik
S1700 .................................. Uttagskabel till ventil S1699 ..................5/2-ventil med intern pilot, komplett med kopplingar och ljud S1697 ..........................Manometer komplett med kopplingar S1698 ........................... Tryckregulator, komplett med kopplingar S1701 ................Anslutnings slang för tryckluft 5m. Komplett med snabbkoppling 2373 ................................Skottgenomföring-6.0mm © HOT SCREEN AB... -
Page 23: Tillbehör
JUN-AIR. Kompressorn är tystgående & Oljefri för lägsta möjliga ljudnivå vid drift. Med denna arbetsstation som tillbehör till din Hot 2000 får du bra ergonomi och hög flexibilitet. QR KOD Scanna för Art nr: 2014 beställning... - Page 24 TILLBEHÖR - UNDERPLATTOR Underplatta XS inkl. Tygöverdrag Utbytbar underplatta som passar alla versioner av Hot 2000, levereras med avtagbart Tygöverdrag. Storlek: 10 x 15 cm OBS! Underplattor beställs styckvis. QR KOD Scanna för beställning Art nr: 2011 Pris: 1 400 kr/st Underplatta Small inkl.
- Page 25 Tygöverdraget träs på din underplatta och gör att plagget glider bättre på underlaget. Tygöverdraget förhindrar även lim från att fastna på underplattan vid applicering. Passar både Hot 2000 & Hot 4000. Storlek: 10 x 15 cm. QR KOD Scanna för beställning...
- Page 26 Teflonduken används för att skydda känsliga material under applicering av värmetransfer. Denna teflonduk är specifikt framtagen för vår senaste version av Hot 2000 med kanaler som kan fästas på maskinens värmejärn. QR KOD Storlek: 40 x 45 cm. Scanna för beställning...
-
Page 27: Leverans
LEVERANS HOT 2000 levereras med följande: • 1 st luftslang med snabbkoppling 4m • 2 st underplattor 380 x 380mm inkl. tygöverdrag • 1 st underplatta 380 x 150mm inkl. tygöverdrag • 1 st underplatta 150 x 150mm inkl. tygöverdrag •... - Page 28 The machine doesn't start ................................16 Controlling the compressed air ..............................16 Specifications ................................17 Spare parts Electronics ............................18 Spare parts Mechanics ..............................19 Spare parts Pneumatics ............................20 Accessories ................................. 21 Delivery ..................................25 Warranty ......................................25 Manufacturer ....................................25 © HOT SCREEN AB...
-
Page 29: Foreword
CONGRATULATIONS ON YOUR INVESTMENT! We hope you will be satisfied with the new Hot 2000 heat press and that you will enjoy working with it. This heat press is developed and designed for users focusing on safety, ergonomics and efficiency. -
Page 30: Ec Declaration
EC DECLARATION OF CONFORMITY FOR THE MACHINE HOT 2000 HEAT PRESS Directive 2006/42/EC, Annex II 1A Complies with Machinery Directive med 2006/42/EC. Also complies with the following directives: 2014/35/EU, LVD 2014/30/EU, EMC The following harmonized standards have been applied: risk reduction... -
Page 31: Safety Instructions
Follow the instructions to reduce the risk of burns, fire, electric shock or other personal injuries. Do not let the Hot 2000 heat press come in contact with water or with other liquids, in order to avoid the risk of electric shock. -
Page 32: Injury Risks
Decals of unknown quality and decals not intended for heat application should not be used due to the risk of gas emissions and fire. Hot Screen's heat transfers are tested by testing institutions and do not give out any dangerous gases (scan the QR code below to view the test reports). Only textiles approved for the heat application of decals can be used with this machine. -
Page 33: Transport
This is necessary in order to avoid getting water inside the system, which would shorten the service life of the compressed air components. • Access to WIFI and Internet if you plan on using the Hot Screen web store’s placement tool as a reference source for customer-specific placements •... -
Page 34: Installation
The machine is only intended for the application of heat transfers to textile garments using hot melt adhesive. The machine is developed for Hot Screen's heat transfers specifically, but also works with heat transfers from other manufacturers, as long as the settings fall within the machine's specifications. -
Page 35: Use Of The Machine
FEATURE TO ENSURE THE CORRECT TEMPERATURE The Hot 2000 heat press has a built-in feature that prevents the heating plate from lowering before the set value is reached. This feature ensures that the temperature used to apply the heat transfer actually corresponds to the set temperature. -
Page 36: Managing The Settings
Shows whether a cycle/heating is in prog- ress Counter Set button Shows the number of completed Button used to scroll through the menus cycles/heatings An entire time cycle must go by before the setting you set on the machine is saved. © HOT SCREEN AB... -
Page 37: Setting The Temperature
When the menu returns to the work menu, the set temperature will appear on the display. An entire time cycle must go by before the setting you set on the machine is saved. © HOT SCREEN AB... -
Page 38: Setting The Time
To decrease the time, press the down arrow; the value will decrease constantly if you keep it pressed down. When the menu returns to the work menu, the set time will appear on the display. An entire time cycle must go by before the setting you set on the machine is saved. © HOT SCREEN AB... -
Page 39: Resetting The Counter
If you press the up arrow on "Yes", you will reset the counter and the menu will return to working mode, with the counter now set to "0000". When the menu returns to the work menu, the reset counter will appear on the display. © HOT SCREEN AB... -
Page 40: Pressure Regulator
PRESSURE REGULATOR The HOT 2000 is equipped with a pressure regulator and a gauge that reads the pressure in the internal compressed air system. The pressure regulator (see picture 1) is located at the rear left side of the outer cover, while the pressure gauge (see picture 2) is located on the left side of the cover. -
Page 41: Safety Features
INTERNAL FUSE The machine has an internal fuse that may trip in the event of short circuit or overload and can be a reason that causes the machine to stop working. Contact a technician to take action. © HOT SCREEN AB... -
Page 42: Troubleshooting
TROUBLESHOOTING - HOT 2000 GENERAL TROUBLESHOOTING - THE MACHINE DOESN'T START If your Hot 2000 doesn't start, try taking the following measures first. Check that the switch on the Hot 2000 heat press is in position 1. And that the light in the switch is on... -
Page 43: Specifications
SPECIFICATIONS HOT 2000 Temp 160°C 160°C Temp 160°C 160°C Time Time 15 s 15 s SPECIFICATIONS • Weight: 95 kg • Min. warm-up time: 1 sec • Height: 640 mm • Max warm-up time: 60 sec • Width: • Max temperature: 1000 mm +200°C... -
Page 44: Spare Parts Electronics
SPARE PARTS - ELECTRONICS ART. NO. DESCRIPTION S1702 ............Emergency stop including contact modules and a clip for the Hot 2000 2228 ..........................Thermal automatic circuit breaker on/off 2217 ......................................Start button 2297 ...................... Automatic circuit breaker (Miniature circuit breaker) 2285 ......................................Mains filter S1703 ........................ -
Page 45: Spare Parts Mechanics
2359....Cable gland M20 Mains lead cleats 2537 ..........Guide ring 40x44x10 2496 ........Impact damper GN 352 2194 ....Conical roller bearings, heat plate 2494 ........Impact damper GN 708 2137 ..........Axial bearing 51106 2495 ........Impact damper GN 353 2485 ............Needle bearing © HOT SCREEN AB... -
Page 46: Spare Parts Pneumatics
S1699 ................. 5/2 valve with internal pilot, including connections and sound S1697 ..........................Pressure gauge including connections S1698 ........................... Pressure regulator including connections S1701 .................Connecting hose for compressed air 5 m. Including quick coupling 2373 ..............................Bulkhead penetrations-6.0 mm © HOT SCREEN AB... -
Page 47: Accessories
NEW! Tablet Holder The Hot Screen Tablet Holder is a tablet holder that is mounted above your Hot 2000 heat press and complements our "My placements" service. The tablet holder is compatible with all versions of the Hot 2000. CAUTION! Tablet not included in the pur- QR CODE chase. - Page 48 ACCESSORIES - BASE PLATES XS base plate including fabric cover Replaceable base plate that fits all versions of the Hot 2000, comes with a removable fabric cover. Size: 10 x 15 cm CAUTION! Base plates are ordered QR CODE individually.
- Page 49 The fabric cover also prevents glue from sticking to the base plate when apply- ing heat transfers. Fits both the Hot 2000 and the Hot 4000. QR CODE Size: 10 x 15 cm.
- Page 50 This Teflon fabric is specifically developed for the latest version of the Hot 2000, with ducts that can be fixed to the machine's heating iron. QR CODE Size: 40 x 45 cm.
-
Page 51: Delivery
DELIVERY The HOT 2000 is delivered with the following accessories: • 1 air hose with quick coupling 4 m • 2 base plates 380 x 380 mm incl. fabric cover • 1 base plate 380 x 150 mm incl. fabric cover •... - Page 52 Turvavahti ”Watchdog” ................................15 Sisäinen sulake ....................................15 Vianetsintä ..................................16 Kone ei käynnisty ...................................16 Paineilman ohjaus ..................................16 Eritelmät ..................................17 Varaosat, elektroniikka ............................. 18 Varaosat, mekaniikka ..............................19 Varaosat, pneumatiikka ............................20 Lisävarusteet ................................21 Toimitus..................................25 Takuu .........................................25 Valmistaja......................................25 © HOT SCREEN AB...
- Page 53 ONNITTELUT INVESTOINNISTASI! Toivomme ja uskomme, että olet tyytyväinen tähän uuteen Hot 2000 -kuumapainokoneeseen ja että sen käyttäminen on miellyttävää. Tämä lämpösiirtokone on kehitetty ja valmistettu sinulle, joka käyttäjänä arvostat turvallisuutta, ergonomiaa ja tehokkuutta. Lue käyttöohje läpi huolellisesti ennen Hot 2000 -lämpöpainokoneen ottamista käyttöön. Tämä...
- Page 54 EY-VAATIMUSTENMUKAISUUSVAKUTUUS KONEEN SOPIVUUDESTA HOT 2000 -LÄMPÖSIIRTOKONE Direktiivi 2006/42/EY, liite II 1A Konedirektiivin 2006/42/EY noudattaminen. Seuraavien direktiivien noudattaminen: 2014/35/EU, LVD 2014/30/EU, EMC Seuraavia yhtenäistettyjä standardeja on sovelluttu: EN ISO 12100:2010 Koneturvallisuus - Yleiset suunnitteluperiaatteet, riskin arviointi ja riskin pienentäminen EN ISO 13849-1:2016 Koneturvallisuus - Ohjausjärjestelmä - Turvallisuuteen liittyvät ohjausjärjestelmien osat-...
-
Page 55: Turvallisuusohjeet
Yhdistä Hot 2000 suoraan pistorasiaan, tai käytä hyväksyttyä 10 A:n jatkojohtoa. Älä koskaan käytä Hot 2000 -konetta, jos sen johto tai pistoke on vaurioitunut. Ei myöskään sil- loin, jos koneen päälle roiskuu vettä. Ota yhteys kuumapainokoneen huoltopalveluumme tutkimis- ta ja korjausta varten. -
Page 56: Vahinkoriskit
• Konetta ei saa nostaa manuaalisesti ilman liikkuvan varren kuljetuslukkoa (katso sivu 7).). TURVALLISUUSTOIMINNOT Hot 2000 kuumapainokone on varustettu kahdella eri turvatoiminnolla onnettomuuksien estämiseksi. Hätäpysäytys: Suuri punainen painike koneen päällä. Katkaisee virran, painiketta painettaessa lämpölevy nousee ylös (ks. sivu 15). -
Page 57: Kuljetus
Tällä on vaikutusta myös ilmanpainekomponenttien käyttöikään. • Pääsy WIFI-verkkoon ja Internetiin, jos aiot käyttää Hot Screen -verkkokaupan sijoittelutyökalua viitelähteenä asiakkaan räätälöimille sijoitteluille • Tietokone ja puhelin lähellä uusia tilauksia varten ja yhteys Hot Screen -myyntitukeen sovelluksen tueksi. © HOT SCREEN AB... -
Page 58: Asennus
KÄYTTÖYMPÄRISTÖ Kone on tarkoitettu käytettäväksi ainoastaan lämpösiirtokuvien painamiseen kankaalle kuumapuristusliimaa käyttäen. Kone on suunniteltu erityisesti Hot Screenin lämpösiirtokuville, mutta sitä voidaan käyttää myös muiden valmistajien lämpösiirtokuvissa,, kunhan asetukset sopivat koneen määrityksiin. SÄILYTYS Kuumapainokonetta tulee säilyttää kuivassa. © HOT SCREEN AB... -
Page 59: Koneen Käyttäminen
OIKEAN LÄMPÖTILAN VARMISTUSTOIMINTO Hot 2000:SSA on sisäänrakennettu vahti, joka estää lämpölevyä laskeutumasta ennen asetettua arvoa. Tämä toiminto varmistaa, että asetettu lämpötila on tosiasiallisesti käytetty lämpötila lämmön- siirron yhteydessä (Jos lämpölevyn lämpötila poikkeaa yli +/- 5 Celsiusastetta arvosta, lämpölevy ei laskeudu. -
Page 60: Asetusten Hallinta
Painike lämpötilan tai ajan lisäämiseen elektroniikka on aktiivinen (riippuen valitusta valikosta) Aika Jaksoindikaattori Näyttää asetetun ajan Näyttää, jos jakso/lämmitys on meneillään Laskuri Set-painike Näyttää valmiiden Valikoiden selauspainike jaksojen/lämmityskertojen määrän Jotta koneella tekemäsi asetus voidaan tallentaa, koko ajanjakson täytyy kulua. © HOT SCREEN AB... -
Page 61: Lämpötilan Asetus
Vähennä lämpötilaa Jos haluat vähentää lämpötilaa, paina alas osoittavaa nuolta, jos pidät painikkeen painettuna, säätö tapahtuu portaattomasti. Kun valikko on palannut työtilaan, asetettu lämpötila näkyy näytössä. Jotta koneella tekemäsi asetus voidaan tallentaa, koko ajanjakson täytyy kulua. © HOT SCREEN AB... - Page 62 Jos haluat vähentää aikaa, paina alas osoittavaa nuolta, tälläkin painikkeella säätö tapahtuu por- taattomasti, jos pidät painikkeen painettuna. Kun valikko on palannut työvalikkoon, asetettu aika näkyy näytössä. Jotta koneella tekemäsi asetus voidaan tallentaa, koko ajanjakson täytyy kulua. © HOT SCREEN AB...
- Page 63 Jos painat alas osoittavaa nuolta, vastaat silloin ”No”, mikä tarkoittaa, että valikko palaa nyt työtilaan. Jos painat ylös osoittavaa nuolta, vastaat silloin ”Yes”, mikä tarkoittaa, että nollaat laskurin, valikko palaa nyt työtilaan, laskurissa näkyy kiinteä ”0000”. Kun valikko on palannut työvalikkoon, nollattu laskuri näkyy näytössä. © HOT SCREEN AB...
-
Page 64: Paineensäädin
PAINEENSÄÄDIN Paineilmajärjestelmän sisäisen paineen lukemista varten HOT 2000 on varustettu paineensäätimellä sekä paineilmajärjestelmällä. Paineensäädin (ks. kuva 1) sijaitsee ylemmän suojakotelon takana vasemmalla puolella, painemittari (ks. kuva 2) sijaitsee saman kotelon vasemmalla puolella. Paineensäädintä käytetään lämpölevyn lämmityspaineen säätämiseen. Oikean paineen saavuttamiseksi pai- ne täyty asettaa silloin, kun lämpörauta on aktiivisessa asennossa (painaa pohjalevyä... -
Page 65: Turvallisuustoiminnot
Jos vika jatkuu, kaikki toiminnot keskeytyvät taas. Tässä vaiheessa on otettava yhteyttä ITEK AB:n huoltopalveluun. SISÄINEN SULAKE Koneessa on sisäinen sulake, joka laukeaa oikosulussa tai ylikuormitettuna, ja se voi olla syy siihen, että kone lakkaa toimimasta. Ota yhteyttä asentajaan toimenpiteitä varten. © HOT SCREEN AB... -
Page 66: Kone Ei Käynnisty
VIANETSINTÄ - HOT 2000 YLEINEN VIANETSINTÄ – KONE EI KÄYNNISTY Aloita näillä toimenpiteillä, jos Hot 2000 ei käynnisty. Tarkista, että Hot 2000:n kytkin on asennossa 1. ja että kytkimen lamppu palaa Jos kytkimen lamppu tai näyttö ei pala, varmista, että pis- torasiassa on jännite. -
Page 67: Eritelmät
ERITELMÄT HOT 2000 Temp 160°C 160°C Temp 160°C 160°C Time Time 15 s 15 s ERITELMÄT • Paino: 95kg • Vähimmäislämpenemisaika: 1 s • Korkeus: 640mm • Enimmäislämpenemisaika: 60 s • Leveys: • Enimmäislämpötila: 1000mm +200°C • Syvyys: 830mm •... -
Page 68: Varaosat, Elektroniikka
VARAOSAT, ELEKTRONIIKKA TUOTENRO. KUVAUS S1702 ..............Hätäpysäytyspainike sekä kontaktimoduulit, ja kiinnike Hot 2000:lle 2228 ............................Automaattisulake termisesti on/off 2217 .....................................Käynnistyspainike 2297 .............................. Automaattisulake (mikrokytkin) 2285 ....................................Verkkosuodatin S1703 ..........................Kahva muovia, musta 1 pari Hot 2000:een 2220 ....................................Lämpömittari 2478 ..................................Ohjauskortti Hot 2000 S1704 ........................Paneelipainike Hot 2000, koko sarja (3 kpl) -
Page 69: Varaosat, Mekaniikka
2444 .......... Sylinteriakselin alaosa 2359...... Ruuvaus M20 jännityksen poisto 2537 ........Ohjausrengas 40x44x10 2496 ........Iskunvaimennin GN 352 2194 ..Kartiomainen rullalaakerine, lämpölevy 2494 ........Iskunvaimennin GN 708 2137 ..........Aksiaalilaakeri 51106 2495 ........Iskunvaimennin GN 353 2485 ..............Naulalaakeri © HOT SCREEN AB... -
Page 70: Varaosat, Pneumatiikka
2175 ....................................Puristussylinteri 2187 ..................................Vastusvastaventtiili S1700 ................................Siirtokaapeli venttiiliin S1699 ........................5/2-venttiili sisäisellä pilotilla, liitännät ja ääni S1697 ................................Painemittari ja liitännät S1698 ..............................Paineregulaattori ja liitännät S1701 ..................... Paineilman liitäntäletku 5 m. Pikaliitäntäkokoonpano 2373 ...................................Läpivienti -6.0mm © HOT SCREEN AB... - Page 71 UUTUUS! Tablet Holder Hot Screen Tablet Holder n tablettiteline, joka kiinnitetään Hot 2000 -koneeseen, ja joka on lisäosa palveluumme “Oma asettelut”. Tabletti on yhteensopi- va Hot 2000 -koneen kaikkien versioiden kanssaa. HUOM! Tabletti ei sisälly kayppaan. QR-KOODI Skannaa Tuotenumero: 2013 tilausta varten Hinta: 355 €/kpl...
- Page 72 LISÄVARUSTEET - ALUSLEVYT XS-kokoinen aluslevy, sisältää kangas- suojan Vaihdettava aluslevy, joka sopii kaikkiin Hot 2000 -koneen versioihin, toimitetaan irrotettavalla kangassuojalla. Koko: 10 x 15 cm QR-KOODI HUOM! Aluslevyt tilataan kappaleittain. Skannaa tilausta varten Tuotenumero: 2011 Hinta: 142 €/kpl Pieni aluslevy, sisältää kangassuojan...
- Page 73 LISÄVARUSTEET - KANGASSUOJAT Kangassuoja XS Kangassuoja pujotetaan aluslevylle ja se saa vaatteen liukumaan paremmin alustalla. Kangassuoja estää myös liimaa kiinnitty- mästä aluslevyyn kiinnityksessä. Sopii sekä Hot 2000- että Hot 4000 -konei- siin. QR-KOODI Koko: 10 x 15 cm. Skannaa tilausta varten Tuotenumero: 2012 Hinta: 10 €/kpl...
- Page 74 LISÄVARUSTEET, MUUT Teflonliina pujotuskujalla Teflon-kangasta käytetään suojaamaan herkkää materiaalia lämpösiirtokuvaa. Tämä teflonliina on kehitetty erityisesti uusim- malle Hot 2000 -versiolle, jossa on kanavat, jotka voidaan kiinnittää koneen lämmitys- raudan päälle. QR-KOODI Koko: 40 x 45 cm. Skannaa tilausta varten Tuotenumero: 2005 Hinta: 32 €/kpl...
-
Page 75: Toimitus
TOIMITUS HOT 2000:n toimitukseen kuuluvat seuraavat: • 1 ilmaletku pikaliittimellä, pituus 4 m • 2 aluslevyä 380 x 380 mm sis. kangaspäällinen • 1 aluslevy 380 x 150 mm sis. kangaspäällinen • 1 aluslevy 150 x 150 mm sis. kangaspäällinen •... - Page 76 Gunnesgårdsvägen 2, 439 74 Fjärås, Sverige Tel: +46300-56 89 90 • Mail: info@hotscreen.se hotscreen.se...
