Westfalia 25 68 75 Manual

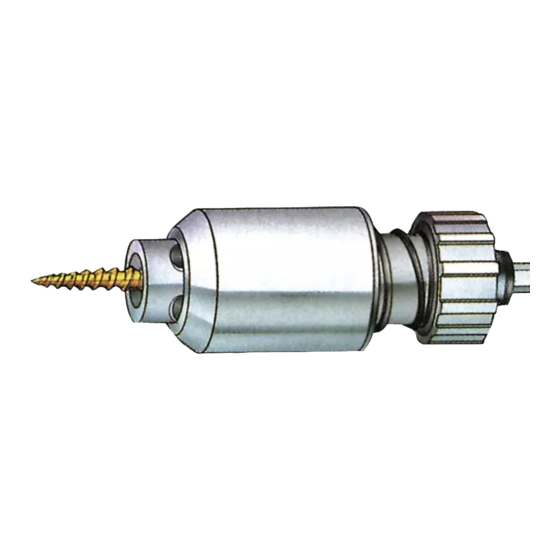

Dry wall construction adaptor

Available languages

A. Verwenden Sie an Besten einen 3/8 Zoll Schrauber mit regelbarer Drehzahl und

Rechts/Linkslauf oder eine Bohrmaschine mit den selben Charakteristiken.

B. Um einen Bit einzusetzen drücken Sie den vorderen Konus herunter, bis sich die

Verriegelungskugeln entriegeln. Setzen Sie dann den Bit fest ins Gerät ein.

Der Bit wird in gleicher Weise entfernt.

C. Um die Setztiefe der Schrauben einzustellen, drücken Sie den hinteren Ring ein und

stellen sie ihn auf die gewünschte Tiefe ein.

Je höher sie eingestellte Zahl ist, desto tiefer werden die Schrauben gesetzt.

D. Drücken Sie die Schraube von vorn ins Gerät bis sie dort einrastet. Betätigen Sie dann den

Schrauber/Bohrer, wenn die Schraube die eingestellte Setztiefe erreicht hat, wird sie

automatisch freigegeben.

Trockenbau Schraubvorsatz

Art. 25 68 75

1. Spannen Sie die Sechskantachse fest ins

Bohrfutter ein.

2 Setzen Sie die Schraube vorn ins Gerät ein.

Einstellung # 1

Schraube nicht tief gesetzt.

Einstellung # 8

Schraube tief gesetzt.

Table of Contents

Need help?

Do you have a question about the 25 68 75 and is the answer not in the manual?

Page 1 Trockenbau Schraubvorsatz Art. 25 68 75 A. Verwenden Sie an Besten einen 3/8 Zoll Schrauber mit regelbarer Drehzahl und Rechts/Linkslauf oder eine Bohrmaschine mit den selben Charakteristiken. B. Um einen Bit einzusetzen drücken Sie den vorderen Konus herunter, bis sich die Verriegelungskugeln entriegeln.
Page 2 3. Stellen Sie die Setztiefe ein. 4. Arbeiten Sie mit gleichmäßigem Druck bis die Schraube eingedreht ist. 5. Drücken Sie den Mittelteil zurück um Zugang zum Bit zu erlangen. 6. Nehmen Sie den Bit heraus. 7. Setzen Sie den neuen Bit von Hand ein. 8.
Page 3 Dry Wall Construction Adaptor Art. 25 68 75 A. For the best results use a 3/8 variable speed reversible drill. B. To load bits, push down the nose cone all the way until the ball bearing retracts. Then insert the bit to the into the tool holder securely.
Page 4 6. Extract the tool bit. 7. Place the new tool bit with the fingers. 8. Adjust the depth gauge. Kundenbetreuung / Customer Services Deutschland Österreich Schweiz Westfalia Westfalia Westfalia Industriestraße 1 Moosham 31 Wydenhof 3a D-58093 Hagen A-4943 Geinberg OÖ...
