Decimator DMON-16S Manual

1 to 16 channel (3g/hd/sd)-sdi multi-viewer with sdi and hdmi outputs
Hide thumbs
Table of Contents

Advertisement

Quick Links

Download this manual

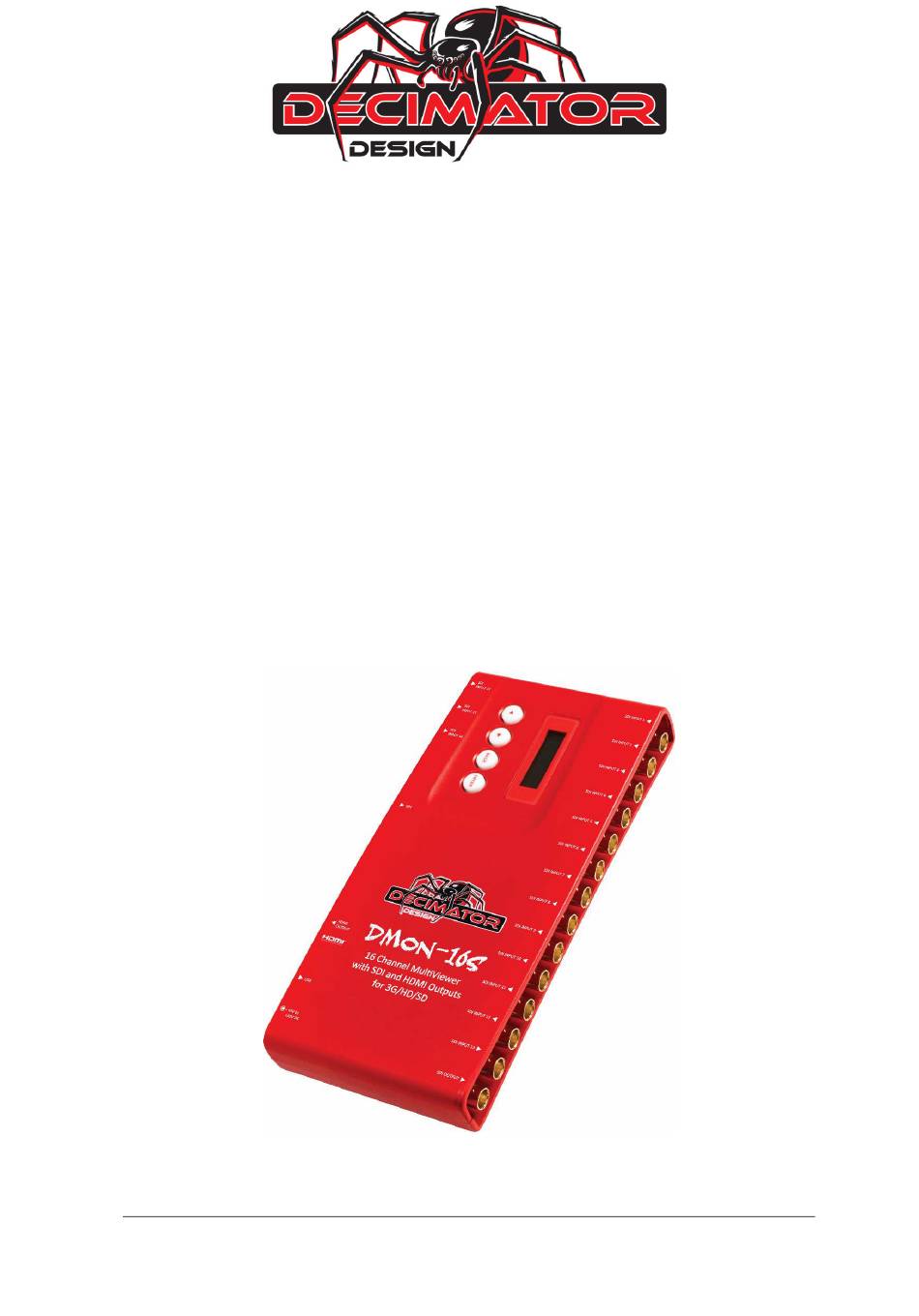

DMON-16S
1 to 16 Channel
(3G/HD/SD)‐SDI Multi‐
viewer with SDI and HDMI
outputs




DMON‐16S USB CONTROL PANEL MANUAL V2.0.7 with Firmware V1.3
1
Copyright © 2017 Decimator Design Pty Ltd, Sydney, Australia E&OE

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the DMON-16S and is the answer not in the manual?

Questions and answers

Summary of Contents for Decimator DMON-16S

  • Page 1   DMON-16S 1 to 16 Channel   (3G/HD/SD)‐SDI Multi‐ viewer with SDI and HDMI  outputs            DMON‐16S USB CONTROL PANEL MANUAL V2.0.7 with Firmware V1.3 1  Copyright © 2017 Decimator Design Pty Ltd, Sydney, Australia E&OE ...

  • Page 2: Table Of Contents

    4.1.7 Show Input Aspect  ....................  1 5  4.1.8 Default SD Output Aspect  ..................  1 6  4.2 Layout Aspects tab  ......................  1 7  4.3 Layout UMD Tab ......................  1 8  4.4 Layout Status Tab ......................  1 9  4.5 Layout Tallies Tab ......................  2 0  4.6 Layout Meters Tab (Audio Meters) ................  2 1  5.0 Routing Setup ........................  2 2  6.0 Under Monitor Display (UMD) ...................  2 3  7.0 Audio Meters ........................  2 4        DMON‐16S USB CONTROL PANEL MANUAL V2.0.7 with Firmware V1.3 2  Copyright © 2017 Decimator Design Pty Ltd, Sydney, Australia E&OE ...
  • Page 3 Table 1.3 UMD Coordinates calculations  ................  3 6  12.3 Custom Status Positioning ....................  3 7  12.4 Custom Tallies Positioning ....................  3 8  Table 1.4 Tally Box Calculations  ....................  3 8  12.5 Custom Audio Meters Positioning ................  3 9                                            DMON‐16S USB CONTROL PANEL MANUAL V2.0.7 with Firmware V1.3 3  Copyright © 2017 Decimator Design Pty Ltd, Sydney, Australia E&OE ...
  • Page 4 In Pass-Through mode the selected input is passed through to both the (3G/HD/SD)-SDI and HDMI outputs • This unit also includes: 32 GPI USB port for control and firmware updates  Heavy duty metal box  Metal Thread Locking DC Power Socket  Power Supply, HDMI Cable and USB Cable    Glossary  The following terms are used interchangeably throughout this manual.  GPI: General purpose Interface  LB: Letter box aspect ratio  PB: Pillar box aspect ratio  FL: Stretch image to fill window with image.  UMD: Under Monitor Display  TSL: Tally Serial Link                        DMON‐16S USB CONTROL PANEL MANUAL V2.0.7 with Firmware V1.3 4  Copyright © 2017 Decimator Design Pty Ltd, Sydney, Australia E&OE ...
  • Page 5 USB Control Panel  Welcome to the USB control panel manual, this manual is written to help users learn about all the  important features available to them when using the USB control panel.  When first using the USB control panel the user is presented with 4 main items, these are:    Available devices, this shows the user the number of Decimator Design devices currently plugged in and  detected by the computer. These devices can be of varying models and serials.  Scan, the Scan button is used whenever a Decimator Design device is connected to the computer. The  user must press this button to do a scan of the currently connected decimator design devices.   When a device is detected its model number and serial number are displayed in the drop down box next  to this button.  Load Defaults, this button allows the user to reset the devices to the default parameters defined in the  program’s memory.  Update Firmware, this button allows the user to update the firmware of the device to the latest  firmware stored in the USB control panel. Please note that multiple devices can be updated  simultaneously by going to options and selecting update all devices.  File Menu  The File Menu allows the user to save the settings of the device currently selected in the drop down box  it can also program settings from a previous saved settings file.  Load Settings, the load settings option allows the user to load a previously saved settings file for the  currently selected unit.  Save Settings, the save settings option allows the user to save all the current settings of the currently  selected unit into a file that can be used later or loaded onto another device.  Load Layouts, the load layouts option allows the user to load a previously saved layouts file for the  currently selected unit. All 2048 layouts will then be written to the DMON‐16S memory.  Save Layouts, the save layouts option allows the user to save all the layouts of the currently selected  unit to a file that can be used on other DMON‐16S or recalled as a backup. When saving the layouts the  unit will read all the layouts from the currently selected unit and save them into a layout file.  Options Menu  Update All Devices, this option allows the user to update all currently detected units to the latest  firmware of the USB control panel.  Reset all devices to Defaults, this option resets all currently detected devices settings to default.  Verify after program, this option checks the firmware after programming to verify it programmed  correctly.  Notes:  1. Defaults are highlighted in yellow.       ...

  • Page 6: Status Tab

    1.0 Status Tab     The Status tab is the first tab the user sees once a unit is detected by the scan devices button. This tab  shows the user the unit’s Custom name, Firmware version and the SDI input signals that are detected by    the DMON‐16S. 1.1 Custom Name  This field allows the user to name the Unit with a custom name of their choosing. Once a Name  is entered pressing enter will save the name to the DMON‐16S and it will appear next to the unit’s serial  number. Pressing the Scan button after naming the unit will show the custom name.     Note: The maximum length of the custom name is 16 characters.  1.2 Firmware Version  This is the current version of the devices firmware.  1.3 Input Status  The input status shows the signal format detected on each input as long as it is one of the 26  supported formats/frame rates.          DMON‐16S USB CONTROL PANEL MANUAL V2.0.7 with Firmware V1.3 6  Copyright © 2017 Decimator Design Pty Ltd, Sydney, Australia E&OE ...

  • Page 7: Control Tab

    2.1 HDMI Output Type  The HDMI Output Type allows the user to change between the 7 supported HDMI output types as listed  below.    DVI‐D RGB 4:4:4  1.) DVI RGB444   HDMI RGB 4:4:4 with 2‐Channels of Audio  2.) HDMI RGB444 2C   HDMI YCbCr 4:4:4 with 2‐Channels of Audio  3.) HDMI YCbCr444 2C  HDMI YCbCr 4:2:2 with 2‐Channels of Audio  4.) HDMI YCbCr422 2C  HDMI RGB 4:4:4 with 8‐Channels of Audio  5.) HDMI RGB444 8C   HDMI YCbCr 4:4:4 with 8‐Channels of Audio  6.) HDMI YCbCr444 8C  HDMI YCbCr 4:2:2 with 8‐Channels of Audio  7.) HDMI YCbCr422 8C  2.2 3G‐SDI Output Format  This option controls the 3G output level of the SDI output as some equipment will only work with level A  or level B, this however doesn’t apply to the HDMI output as that is always level A.   This setting will only work when the DMON‐16S is outputting a format that is 3G 1920x1080p50/59/60.  For example if input 4 is 3G 1920x1080p59 level A and the DMON‐16S is set to pass input 4 full screen  and the Full Screen is Scaled option is turned off, but the level is set to level B via this setting then the  output will be 3G 1920x1080p59 level B on the SDI output and level A via the HDMI output.            DMON‐16S USB CONTROL PANEL MANUAL V2.0.7 with Firmware V1.3 7  Copyright © 2017 Decimator Design Pty Ltd, Sydney, Australia E&OE ...

  • Page 8: Multi-View

    9. Input 8  12. Input 11  15. Input 14  3.2 Multi‐Viewer Output Format  The Multi‐Viewer output format drop down box allows you to select any of the following 26 supported  formats frame rates as the output type for the HDMI and SDI outputs.  Note: HDMI and SDI outputs are not independent and will be the same output on each.  1. SD 720x487i59.94  11. HD 1920x1080p30  21. HD 1280x720p25  2. SD 720x576i50  12. HD 1920x1080p29.97  22. HD 1280x720p24  3. HD 1920x1080i60  13. HD 1920x1080p25  23. HD 1280x720p23.98  4. HD 1920x1080i59.94  14. HD 1920x1080p24  24. 3G 1920x1080p60  5. HD 1920x1080i50  15. HD 1920x1080p23.98  25. 3G 1920x1080p59.94  6. HD 1920x1080psf30  16. HD 1280x720p60  26. 3G 1920x1080p50  7. HD 1920x1080psf29.97  17. HD 1280x720p59.94  8. HD 1920x1080psf25  18. HD 1280x720p50  9. HD 1920x1080psf24  19. HD 1280x720p30    10. HD 1920x1080psf23.98  20. HD 1280x720p29.97        DMON‐16S USB CONTROL PANEL MANUAL V2.0.7 with Firmware V1.3 8  Copyright © 2017 Decimator Design Pty Ltd, Sydney, Australia E&OE ...

  • Page 9: Multi-Viewer Number Of Windows

    2 Windows  3 Windows        5 Windows  6 Windows  4 Windows        8 Windows  7 Windows  9 Windows        11 Windows  12 Windows  10 Windows        14 Windows  13 Windows  15 Windows    16 Windows  Please note abbreviations FL stand for fill, PB for pillar‐box and LB for Letterbox aspects                  DMON‐16S USB CONTROL PANEL MANUAL V2.0.7 with Firmware V1.3 9  Copyright © 2017 Decimator Design Pty Ltd, Sydney, Australia E&OE ...

  • Page 10: Multi-View Layout

    Free‐Run: When free‐run is selected the DMON‐16S will output a signal via the HDMI and SDI  independent of whether any inputs are connected to the device.  Window 1: When window 1 is selected the DMON‐16S will only output a signal via the HDMI and SDI  when a signal is connected to input 1.  3.7 Full Screen is scaled  This feature is used when the DMON‐16S Output select is set to one of the inputs.  When selected,  inputs 1 to 16 will be converted to the output format selected allowing for fast switching between inputs  and displaying them full screen.  3.8 On Screen Format Enable  When an input is detected the DMON‐16S will display the format detected in the top left of each window  by default unless the location has been modified. The options applicable to this setting are:  1.) Show for 5 sec  2.) Show Always  3.) Off    3.9 On Screen Audio Source ID  The Audio Source Identification icon will appear when selecting which window the audio will be passed  to the output when in multi‐viewer mode. This option toggles whether the icon is shown to indicate the  window source the audio is coming from. This icon appears in front of the Format Status. The options  applicable to this setting are:  1.) Show for 5 sec  2.) Show Always  3.) Off    3.9 Apply Tally to  The Apply tally to parameter allows the selection of the 3 different types of tally indicators. When a tally  is triggered it can be displayed as a small box on the bottom left (default position) of the inputs window  or as border around the window. The Tally can also fill the outside of the safe action box.         DMON‐16S USB CONTROL PANEL MANUAL V2.0.7 with Firmware V1.3 10  Copyright © 2017 Decimator Design Pty Ltd, Sydney, Australia E&OE ...

  • Page 11: Tally Transparency

    2      Point 1 indicates the area that is covered when the tally trigger is set to border. This size was created by  setting the border using the Multiview layout tool, generally the border will not appear unless one is  created or if the image is shown as pillar/letter box and in that case the unfilled area will be filled by the  tally.  Point 2 indicates the area that can be filled when the tally is set to outside safe action. In this picture the  yellow transparency area would also be green if the tally option was set to outside safe action.  3.10 Tally Transparency  The Tally transparency feature changes the transparency of the tally box / border / Outside safe Action.   1.) 0%  2.) 25%  3.) 50%                                          DMON‐16S USB CONTROL PANEL MANUAL V2.0.7 with Firmware V1.3 11  Copyright © 2017 Decimator Design Pty Ltd, Sydney, Australia E&OE ...

  • Page 12: Layouts

    32 Layouts 6 Windows 32 Layouts 7 Windows 32 Layouts 8 Windows 32 Layouts Mode 9 Windows 32 Layouts 10 Windows 32 Layouts 11 Windows 32 Layouts 12 Windows 32 Layouts 13 Windows 32 Layouts 14 Windows 32 Layouts 15 Windows 32 Layouts 16 Windows 32 Layouts In the Windows tab there are 6 columns shown for each window that is being displayed on the multi‐ viewer. These are X, Y, Width, Height, Border X and Border Y.  The X and Y columns are the starting point of the top left corner of each window and by using the slide  bar or entering a number the window can be moved to the desired location on the multi‐viewer.  The Width and Height Columns allow the user to change the size of each of the windows from the  starting point of the window, increasing or decreasing from the top left corner.  The border X and border y columns allow the user to set an internal border of where the image will be  placed. The border area will then be used when triggering tallies and will fill the border area from the  outside of the image to the border of its window when the tally is triggered.          DMON‐16S USB CONTROL PANEL MANUAL V2.0.7 with Firmware V1.3 12  Copyright © 2017 Decimator Design Pty Ltd, Sydney, Australia E&OE ...

  • Page 13: Layout Tab Operational Buttons

    4.1.0 Layout Tab Operational Buttons    Read, this button will read from the DMON‐16S memory the parameters for the current layout selected  and load these settings onto the current layout. This button is useful when altering a layout or the user  wishes to undo the changes they made as long as the changes have not been written back to the device.  Write, this button will write the current layouts parameters into the DMON‐16S memory. The write  function is disabled if any of the windows from 2 to 16 overlap each other. This is also indicated by a red  border around the windows causing overlapping conflicts.  Default, this button will change the current layout to the default parameters for that layout number.  This does not change the parameters saved to the DMON‐16S. This only affects the appearance in the  USB control panel. To revert the layout to its default look the write button must be pressed after the  default button.  Reset All, This button will load the default values for all layouts and write them to the DMON‐16S  memory, resetting any modified layouts.  Notes:   Window 1 can be set to fill the entire screen, but all other windows will overlap it. This is best  used for Picture in picture layouts.                  DMON‐16S USB CONTROL PANEL MANUAL V2.0.7 with Firmware V1.3 13  Copyright © 2017 Decimator Design Pty Ltd, Sydney, Australia E&OE ...

  • Page 14: Mode Selection

    Note: When designing a layout the multi‐viewer number of windows display box in the control tab must  match the number in the windows selection box in order to view this layout on the DMON‐16S outputs.  4.1.3 Layout Selection  The layout Selection box allows the user to select 1 to 32 layouts, the first 8 layouts and layout 31 and 32  are already predefined by default. These are as follows:   Layout 1: 100% no border   Layout 2: 100% with border   Layout 3: 90% no border   Layout 4: 90% with border   Layout 5: 100% no border + Gap   Layout 6: 100% with border + Gap   Layout 7: 90% no border + Gap   Layout 8: 90% with border + Gap   Layout 31: Top to Bottom  In this Layout the inputs are displayed vertically on top of each other and set each input is set to  fill the entire box.   Layout 32: Left to Right  In this Layout the inputs are displayed horizontally from left to right other and set each input is  set to fill the entire box.  Note: Layouts 9 to 30 are the same layout settings as layout 1, but labelled as “custom”.              DMON‐16S USB CONTROL PANEL MANUAL V2.0.7 with Firmware V1.3 14  Copyright © 2017 Decimator Design Pty Ltd, Sydney, Australia E&OE ...

  • Page 15: Default Gap Size

    4.1.4 Default Gap size  This option allows the user to set a gap between each window, the measurement for gap size is in pixels  and the default is set to 2 pixels.  4.1.5 Preview display Window  On the right of the tab is a small window that shows a preview of the current layout of the multi‐viewer  that the user is creating. This display updates with each change.   Each window on the preview is labelled 1 to 16 (depending on window selection box) and will show FL,  PB or LB next to the number indicating what the aspect display is set to. FL will fill the window with the  input image, PB will show the image as a pillar‐box inside the windows and LB will show the image as  letterbox inside the window.  4.1.6 Show Border and Show Aspect  When the show border checkbox is selected the preview window will show the border of each window.  When the show Aspect checkbox is selected the preview window will display a box that indicates what  the image will look like according to the aspect setting set for that window. The Aspect setting is found in  the Aspects tab.   Border of window 2  Window 2 Aspect, LB for  Letterbox in this example   4.1.7 Show Input Aspect   This option allows the user to see how the inputs will appear on the multi‐viewer when the input is  either HD or SD.          DMON‐16S USB CONTROL PANEL MANUAL V2.0.7 with Firmware V1.3 15  Copyright © 2017 Decimator Design Pty Ltd, Sydney, Australia E&OE ...

  • Page 16: Default Sd Output Aspect

    4.1.8 Default SD Output Aspect  When the Mode is set to a SD Resolution (720 x 480/720 x 576 pixels) the SD Output aspect checkbox  allows the user to simulate on the preview window the output of the multi‐viewer as 4:3 or 16:9.                  4:3 Aspect ratio output  16:9 Aspect ratio output  Note:  Default aspect display for a HD/3G input is 16:9.  Default aspect display for a SD input is 4:3.                                  DMON‐16S USB CONTROL PANEL MANUAL V2.0.7 with Firmware V1.3 16  Copyright © 2017 Decimator Design Pty Ltd, Sydney, Australia E&OE ...

  • Page 17: Layout Aspects Tab

    4.2 Layout Aspects tab    The Aspects tab allows the user to set the aspect ratio of any of the inputs and allows the user to set the  aspect ratio of the input when the signal is SD or HD.   If the input is a HD signal the available options are:  FL; fill the entire window with the input image.   16:9; the Input image will be displayed as 16:9 in the window.  If the input is a SD signal the available options are:  FL; fill the entire window with the input image   16:9; the Input image will be displayed as 16:9 in the window.  4:3; the Input image will be displayed as 4:3 in the window.          DMON‐16S USB CONTROL PANEL MANUAL V2.0.7 with Firmware V1.3 17  Copyright © 2017 Decimator Design Pty Ltd, Sydney, Australia E&OE ...

  • Page 18: Layout Umd Tab

    4.3 Layout UMD Tab      The UMD tab of the Layouts section allows the user to move the location of the UMDs for each window  and also change the size of the text displayed.  The UMD size can be 8, 16 and 32 measured in pixel height by pixel length. As the UMD box is 16  characters long this means the UMD box is the following sizes when positioning them on the multi‐ viewer.  Size 8: Height is 8 pixels high by 128 pixels long  Size 16: Height is 16 pixels high by 256 pixels long  Size 32: Height is 32 pixels high by 512 pixels long                          DMON‐16S USB CONTROL PANEL MANUAL V2.0.7 with Firmware V1.3 18  Copyright © 2017 Decimator Design Pty Ltd, Sydney, Australia E&OE ...

  • Page 19: Layout Status Tab

    4.4 Layout Status Tab  The Status tab of the Layouts section is used to position the status text that appears when an input  format is detected. The default location is the top left of a window and it is 13 characters long and so  when positioning the format box the user must account for the following box sizes.  Size 8: Height is 8 pixels by 104 pixels long  Size 16: Height is 16 pixels by 208 pixels long  Size 32: Height is 32 pixels by 416 pixels long        DMON‐16S USB CONTROL PANEL MANUAL V2.0.7 with Firmware V1.3 19  Copyright © 2017 Decimator Design Pty Ltd, Sydney, Australia E&OE ...

  • Page 20: Layout Tallies Tab

    4.5 Layout Tallies Tab    The Tallies tab of the Layout section is used to position the tally box that appears when the mode is set  to tally box and is used when it is triggered from a TSL command or via the DSUB(GPI) connector.   The tally box is shaped as a rectangle box is split up into 4 boxes each of the size chosen by the user next  to each other from left to right. If the size of the tally box is 16 then the size of the rectangle is 16 pixels  high and 64 pixels long. Each box is a different colour going Green, Red, Blue and Yellow from left to right  respectively.  Size 8: Height is 8 pixels by 32 pixels long  Size 16: Height is 16 pixels by 64 pixels long  Size 32: Height is 32 pixels by 128 pixels long                            DMON‐16S USB CONTROL PANEL MANUAL V2.0.7 with Firmware V1.3 20  Copyright © 2017 Decimator Design Pty Ltd, Sydney, Australia E&OE ...

  • Page 21: Layout Meters Tab (Audio Meters)

      4.6 Layout Meters Tab (Audio Meters)    The Meters tab in the Layouts section is used to position the audio meters for each window anywhere on  the multi‐viewer.   (DMON‐16S) Each window has 8 audio meters which are divided up into 2 sets of 4 channels on each  side and will always be linked to the same Y axis so not to separate them.  (DMON‐6S/12S/MD‐Quad) Each window has 16 audio meters which are divided up into 2 sets of 8  channels on each side and will always be linked to the same Y axis so not to separate them.   The Left X column allows the user to choose the starting position for the first 8 channels of the meters  and are drawn from the top left corner of the box.  The Right X column allows the user to choose the starting position for the second 8 channels of the  meters and are drawn from the top left corner of the box.  The Y Column allows the user to choose the starting position of both left and right audio meters starting  from the top of the box. As the audio meters are connected in pairs on the Y scale, so when specifying  the Y starting position both audio meters will move up or down.  To calculate the size of each of the 8 channel boxes the user must multiply the bar width by 8 for  maximum channels displayed and this will give the width of the box in pixels and the height will be the  size listed in the height column in pixels.  In the example above the boxes are 32 pixels wide and 200 pixels long.              DMON‐16S USB CONTROL PANEL MANUAL V2.0.7 with Firmware V1.3 21  Copyright © 2017 Decimator Design Pty Ltd, Sydney, Australia E&OE ...

  • Page 22: Routing Setup

    5.0 Routing Setup    The Routing Tab allows for rearrangement of any of the input signals to any of the windows. This tab also  allows the user to copy inputs to other windows without requiring external copies of the signal being  connected to the SDI inputs.  Note: The Routing applies to all layout tabs, it does not change from layout to layout.   E.g. A user could feed the DMON‐16S with 4 inputs into inputs 1, 3, 9 and 11 and have no cables  connected to the remaining inputs. Using the Routing tab the user can set Input 3, 9 and 11 to windows  2, 3 and 4 and use the device as a 2/3/4‐split multi‐viewer without having to physically rearrange the  input cables.                                DMON‐16S USB CONTROL PANEL MANUAL V2.0.7 with Firmware V1.3 22  Copyright © 2017 Decimator Design Pty Ltd, Sydney, Australia E&OE ...

  • Page 23: Under Monitor Display (Umd)

    6.0 Under Monitor Display (UMD)    The UMD tab allows the user to enable the Under Monitor Display for each window on the DMON‐16S as  well as set the TSL address for each window and manually enter in the desired text for each UMD to  display.  Enable: When the checkbox is checked the corresponding UMD will appear for that window.  Text: Any text entered here will be displayed on the window where the UMD is set to appear.  TSL Address: The TSL address can be set anywhere from 0 to 255 and is used when transmitting UMD  text via the TSL protocol to the RS +/‐ Pins on the DSUB connector.  UMD Justify: UMD Justify will align the text to the left, right and centre within the 16 Character box. If    there are 16 characters there will be no effect.  Left Justify  Right Justify  Centre Justify  UMD 1  UMD 1  UMD 1    Notes:   Each UMD has a maximum character limit of 16 characters.  UMD Justify will align the text to the left, right and centre within the 16 Character box. If there    are 16 characters there will be no effect.                DMON‐16S USB CONTROL PANEL MANUAL V2.0.7 with Firmware V1.3 23  Copyright © 2017 Decimator Design Pty Ltd, Sydney, Australia E&OE ...

  • Page 24: Audio Meters

    7.0 Audio Meters    The Audio Meters tab allows the user to enable the display of the 8/16 channel audio meters per  window and set the metering type required.  Pairs on Left, Pairs on Right: This setting allows the user to enable the Audio meters for each window of  the DMON‐16S.  The options are separated so that the left 4 (8 for DMON‐6S/12S) audio channels are defaulted to appear  on the left and the next 4 (8 for DMON‐6S/12S) audio channels are displayed on the right of each  window.  Each checkbox represents 2 channels to display (“a pair”) and when enabling these pairs they  can only be displayed with the previous channels as well. For example when enabling checkbox 2 all 2  pairs/ 4 channels will be displayed.   The buttons marked 0, 1, 2, 3, 4 at the top of the tab allow the user to turn on the audio meters to every  window in one click.      (Applicable to DMON‐16S) In this example Window 1 will show no Audio channels on the left and 4  channels on the right, Window 2 will show 2 Channels on the left and 4 channels on the right etc.            DMON‐16S USB CONTROL PANEL MANUAL V2.0.7 with Firmware V1.3 24  Copyright © 2017 Decimator Design Pty Ltd, Sydney, Australia E&OE ...
  • Page 25 2.) VU  3.) Extended VU  4.) BBC PPM (IEC 2a)  5.) EBU PPM (IEC 2b)  6.) DIN PPM (IEC 1a)  7.) NORDIC (IEC 1b)  Bar Ballistics:  1.) VU  2.) IEC1  3.) IEC2    Float Ballistics:  1.) VU  2.) IEC1  3.) IEC2  Reference Level:  1.) ‐20 dBFS  2.) ‐18 dBFS  3.) ‐15 dBFS          DMON‐16S USB CONTROL PANEL MANUAL V2.0.7 with Firmware V1.3 25  Copyright © 2017 Decimator Design Pty Ltd, Sydney, Australia E&OE ...

  • Page 26: Graticules

    Yellow Start (dBFS): This setting allows the user to set where the yellow range of the audio meter  begins. The yellow range extends from the end position of the Green meter to the start of the red  position.  Green Start (dBFS): This setting allows the user to set where the green range of the audio meter begins.  The green range extends to the yellow start dBFS point.  8.0 Graticules  The Graticules Tab allows the user to enable and position the Safe Action, Safe Title and centre cross  Graticules.   The graticule generator tab allows the user to enable the Safe Action, Safe Title and centre cross for each  window and set their positions manually or set them as 3 different aspect ratio sizes.           DMON‐16S USB CONTROL PANEL MANUAL V2.0.7 with Firmware V1.3 26  Copyright © 2017 Decimator Design Pty Ltd, Sydney, Australia E&OE ...
  • Page 27   Safe Action Box  Centre Cross  Safe Title Box    Safe Action: The Safe Action option displays a solid line box inside the window it is enabled on. The size  of this box is controlled via the graticules tab as seen in the images above. The size of each box is  specified by the percentage of the window to expand across.   Note: when using the outside Safe Action option in the colours tab, the area outside this line to the edge  of the window is the area it is referring to.  Safe Title: The Safe Title option displays a hashed line box inside the window it is enabled on. The size of  this box is controlled via the graticules tab as seen in the images above. The size of each box is specified  by the percentage of the window to expand across.  Centre Cross: The centre cross option displays a cross in the centre of the window.  Note: The colours of each windows will all be the same colour as designated in the colours tab and  cannot be changed separately.        DMON‐16S USB CONTROL PANEL MANUAL V2.0.7 with Firmware V1.3 27  Copyright © 2017 Decimator Design Pty Ltd, Sydney, Australia E&OE ...

  • Page 28: Colours

    6. Magenta    7. Yellow  8. White  Table 1.1 Colour table   1. None  10. Black (Transparent 25%)  19. Blue (Transparent 0%)  2. Black (Transparent 50%)  11. Blue (Transparent 25%)  20. Green (Transparent 0%)  3. Blue (Transparent 50%)  12. Green (Transparent 25%)  21. Cyan (Transparent 0%)  4. Green (Transparent 50%)  13. Cyan (Transparent 25%)  22. Red (Transparent 0%)  5. Cyan (Transparent 50%)  14. Red (Transparent 25%)  23. Magenta (Transparent 0%)  6. Red (Transparent 50%)  15. Magenta (Transparent 25%)  24. Yellow (Transparent 0%)  7. Magenta (Transparent 50%)  16. Yellow (Transparent 25%)  25. White (Transparent 0%)    8. Yellow (Transparent 50%)  17. White (Transparent 25%)    9. White (Transparent 50%)  18. Black (Transparent 0%)  Table 1.2 Colour table extended          DMON‐16S USB CONTROL PANEL MANUAL V2.0.7 with Firmware V1.3 28  Copyright © 2017 Decimator Design Pty Ltd, Sydney, Australia E&OE ...

  • Page 29: Gpi

      10.0 GPI  The GPI tab of the USB control panel for the DMON‐16S displays the pin layout for the DSUB‐37 pin  connector on the back of the unit.     GPI Configuration 0.   This Configuration is used when the user wishes to link up the DSUB‐37 connector to devices that control  tally signals. A connection between the ground pin and the tally pin will keep the tally visible.          DMON‐16S USB CONTROL PANEL MANUAL V2.0.7 with Firmware V1.3 29  Copyright © 2017 Decimator Design Pty Ltd, Sydney, Australia E&OE ...
  • Page 30   GPI Configuration 1.   This Configuration is used when the user wishes to link up the DSUB‐37 connector to devices that control  tally signals. A connection between the ground pin and the tally pin will keep the tally visible. In this  configuration pin 37 is a Multiview output toggle, Which sequences through all inputs.  GPI Configuration 2.   This Configuration is used when the user wishes to wire up the DSUB‐37 connector to a device to use the  DMON‐16S as a switcher. When connecting the pins of the DSUB‐37 up as a switcher the user needs only  to have a simple button between the select pin and ground as all that is needed is a momentary  connection and that will cause the output to change.            DMON‐16S USB CONTROL PANEL MANUAL V2.0.7 with Firmware V1.3 30  Copyright © 2017 Decimator Design Pty Ltd, Sydney, Australia E&OE ...

  • Page 31: Setup

    2. 15 Seconds   3. 30 Seconds  4. 1 Minute        5. 5 Minutes   6. 15 Minutes   7. 30 Minutes   8. Never      11.2 Return to Status time  This setting allows the user to set the amount of time before the menu on the LCD display defaults back  to signal input status screen.  1. 5 Seconds   2. 15 Seconds   3. 30 Seconds  4. 1 Minute        5. 5 Minutes   6. 15 Minutes   7. 30 Minutes   8. Never    11.3 Auto Save  The Auto save option allows the user to define whether after a setting is changed, if that setting is saved  to memory or not. This setting helps users who set the DMON‐16S up the way they want it and want to  change settings but not have these saved to memory and have the DMON‐16S return to the previously  saved settings when powered down and back on again.            DMON‐16S USB CONTROL PANEL MANUAL V2.0.7 with Firmware V1.3 31  Copyright © 2017 Decimator Design Pty Ltd, Sydney, Australia E&OE ...

  • Page 32: Demo Cycle Type

    Output Select  When demo cycle is set to output select the DMON‐16S will cycle through the output select options  listed in 2.2 , changing at the interval set by demo cycle time.  Multi‐viewer Windows  When demo cycle is set Multi‐viewer Windows the DMON‐16S will cycle through the 16 window sizes  from displaying 1 window on the screen up to showing 16, changing at the interval set by demo cycle  time.  Multi‐viewer Layouts  When demo cycle is set Multi‐viewer Layouts the DMON‐16S will cycle through the 32 custom layouts,  changing at the interval set by demo cycle time.  11.5 Demo Cycle Time (seconds)  The Demo Cycle time allows the user to set the interval of time before the Demo Cycle type cycles to its  next option. The interval time can be anywhere from 1 second to 256 seconds.                                                DMON‐16S USB CONTROL PANEL MANUAL V2.0.7 with Firmware V1.3 32  Copyright © 2017 Decimator Design Pty Ltd, Sydney, Australia E&OE ...

  • Page 33: Designing A Custom Layout

    12.0 Designing a custom layout  The section will detail how to design a custom layout step by step for the DMON‐16S Multi‐Viewer.  The first step in designing a custom layout is deciding on the basic layout of the multi‐viewer. In this  tutorial we assume the user wishes to create an 11 window multi‐viewer layout where one image is half  the screen and the other half contains the remaining 10 windows.    1      2  4  6  8  10    3  5  7  9  11    An example of a user defined 11 window multi‐viewer  The next step is to go to the layouts tab in the USB control panel and choose the mode for the multi‐ viewer in this case it will be 1920 by 1080 pixels.   We then choose how big the multi‐viewer will be, in this case it is 11 windows.  The layout number to be chosen can be any of the available 32 layouts. To allow for use of the other  available layouts we will choose layout 9‐Custom; this layout has the same parameters as layout 8.  To make changing the layout easier we check the show border box and uncheck the show aspect box.  The preview window will now look like the image below.                  DMON‐16S USB CONTROL PANEL MANUAL V2.0.7 with Firmware V1.3 33  Copyright © 2017 Decimator Design Pty Ltd, Sydney, Australia E&OE ...

  • Page 34: Custom Window Positioning

    12.1 Custom Window Positioning  Since we know roughly where each window will go and we have the size of the multiview we wish to use  we can now do a few calcualtions to determine the size of each box we wish to create.  Window 1: 1920 x (1080 / 2 ) =1920 width 540 height   Window 2: (1920 / 5) x (1080 / 4 ) =384 width 270 height  5 windows across and each window is a quarter of the height to create 2 rows of 5 windows, we repeat  this size for the next 9 windows.  Window 3: 384 width 270 height  Window 4: 384 width 270 height  Window 5: 384 width 270 height  Window 6: 384 width 270 height  Window 7: 384 width 270 height  Window 8: 384 width 270 height  Window 9: 384 width 270 height  Window 10: 384 width 270 height  Window 11: 384 width 270 height    The layout tab should now look like the image below:     Here the windows are correctly sized, but their x and y positions are wrong for what we are trying to  design. We now need to calculate the new starting points for each window.  We start by going through the positions of each window. Window 2 position is below window and on the  left of the multi‐viewer and its position will be 540 pixels down and 0 pixels from the left of screen.   The starting point of window 2’s height is also the same for window 4,6,8 and 10 so we enter it in the y  position coloumn for these windows too.   Next we find the location of window 3, as it is below window 2 it will have the same x position and also  window 2 is 270 pixels high so the Y position of window 3 is 540 + 270=810. This is also the Y starting  point for windows 5, 7 , 9 and 11.        DMON‐16S USB CONTROL PANEL MANUAL V2.0.7 with Firmware V1.3 34  Copyright © 2017 Decimator Design Pty Ltd, Sydney, Australia E&OE ...
  • Page 35 At this point a few of the windows will appear red and be overlapping, whenever a window overlaps  another window the write button will be disabled and the overlapping windows will become red.   To determine the x positions of windows 4,6,8 and 10 it is a matter of adding the width of the window 4  to the x position of window 2 to determine the position.   0 + 384 = 384 is the starting position for window 4.   384 + 384= 768 for window 6.   768+ 384= 1152 for window 8.   1152 + 384= 1536 for window 10.   These are also the X positions for windows 5,7,9 and 11 respectively.    Now that all the windows are correctly positioned as per the above picture the user can now select how  they want the sources aspect to be displayed in each window.    In the picture above when the show aspect box is checked, each window will display a smaller window  inside them indicating how the source will be displayed.  The picture above shows us that currently when the inputs are all HD window one will be displayed as a  pillar‐box and the remaining images will be letterbox. When a signal is detected it will be displayed as a        DMON‐16S USB CONTROL PANEL MANUAL V2.0.7 with Firmware V1.3 35  Copyright © 2017 Decimator Design Pty Ltd, Sydney, Australia E&OE ...

  • Page 36: Custom Umd Positioning

    Window 2  0 + (384/2) ‐ ((16 x 16)/2) = 64  540 + 270 – 16 = 794  Window 3  0 + (384/2) ‐ ((16 x 16)/2) = 64  810 + 270 – 16 = 1064  Window 4  384 + (384/2) ‐ ((16 x 16)/2) = 448  540 + 270 – 16 = 794  Window 5  384 + (384/2) ‐ ((16 x 16)/2) = 448  810 + 270 – 16 = 1064  Window 6  768 + (384/2) ‐ ((16 x 16)/2) = 832  540 + 270 – 16 = 794  Window 7  768 + (384/2) ‐ ((16 x 16)/2) = 832  810 + 270 – 16 = 1064  Window 8  1152 + (384/2) ‐ ((16 x 16)/2) = 1216  540 + 270 – 16 = 794  Window 9  1152 +  384/2) ‐ ((16 x 16)/2) = 1216  810 + 270 – 16 = 1064  Window 10  1536 + (384/2) ‐ ((16 x 16)/2) = 1600  540 + 270 – 16 = 794  Window 11  1536 + (384/2) ‐ ((16 x 16)/2) = 1600  810 + 270 – 16 = 1064  Table 1.3 UMD Coordinates calculations  After determining the values for the 11 windows our display window should look like the following  picture.          DMON‐16S USB CONTROL PANEL MANUAL V2.0.7 with Firmware V1.3 36  Copyright © 2017 Decimator Design Pty Ltd, Sydney, Australia E&OE ...

  • Page 37: Custom Status Positioning

      12.3 Custom Status Positioning  The next step is to relocate the format input status. In this example we will move them to the top left of  each window. As the drawing position of each window and box is drawn from the top left first we can  use the same co ordinates from the windows tab.                                        DMON‐16S USB CONTROL PANEL MANUAL V2.0.7 with Firmware V1.3 37  Copyright © 2017 Decimator Design Pty Ltd, Sydney, Australia E&OE ...

  • Page 38: Custom Tallies Positioning

    Window 2  384 ‐ 64 = 320  540 + 270 – 16 = 794  Window 3  384 ‐ 64 = 320  810 + 270 – 16 = 1064  Window 4  768 ‐ 64 = 704  540 + 270 – 16 = 794  Window 5  768 ‐ 64 = 704  810 + 270 – 16 = 1064  Window 6  1152 ‐ 64 = 1088  540 + 270 – 16 = 794  Window 7  1152 ‐ 64 = 1088  810 + 270 – 16 = 1064  Window 8  1536 ‐ 64 = 1472  540 + 270 – 16 = 794  1536 ‐ 64 = 1472    Window 9  810 + 270 – 16 = 1064  Window 10  1920 ‐ 64 = 1856  540 + 270 – 16 = 794  Window 11  1920 ‐ 64 = 1856  810 + 270 – 16 = 1064  Table 1.4 Tally Box Calculations  The Tallies window should now resemble the image below.          DMON‐16S USB CONTROL PANEL MANUAL V2.0.7 with Firmware V1.3 38  Copyright © 2017 Decimator Design Pty Ltd, Sydney, Australia E&OE ...

  • Page 39: Custom Audio Meters Positioning

    12.5 Custom Audio Meters Positioning  The next step is to relocate the Audio meters for the DMON‐16S, in this example we will position them  to the left and right of each window. When positioning the audio meters we must take note that each  window has 2 groups of 8 channels to display and to avoid misplacing the left and right in different  windows, they are both locked to the same y axis co ordinates.  Each set of 8 channels is drawn from the top left corner for the first 8 channels and from the top right  corner for the next 8 channels. With this information at hand we can then use the co ordinates of each  window from the windows tab to use for the Left X cordinate and Y co ordinate for each window. To  determine the Right X co ordinates we use the Left X co ordinates add the window width and subtract 1  pixel to determine the location.   Due to the size of the windows we can increase the sizes of the audio meters in this example window 1  audio meters are made 400 pixels high and slightly larger and window 2‐11 audiometers are increased to  250 pixels high to fit inside each window.    Now the Audio meters look like the preview window above but they still need one more adjustment as  we need to take into account the format status text obstructing the audio meters. If the user plans to not  show the format status text for longer then 5 seconds or not at all then the next step would be  disregarded. For the purpose of this example we will have it appear always on.  As window 1 is not clashing it is ignored and windows 2‐11 will be modified. Looking at the status tab we  see the text is 16 pixels high so the Y position of each window must have 16 added on to each number,  but first we check to see if moving each set of Audio meters down 16 pixels wont cause any conflicts  with each other. Going by the formula window height – Audio meter height – 16 which is 270 ‐250‐16 = 4  we see that there is a gap of 4 pixels and there will be no clashs.        DMON‐16S USB CONTROL PANEL MANUAL V2.0.7 with Firmware V1.3 39  Copyright © 2017 Decimator Design Pty Ltd, Sydney, Australia E&OE ...
  • Page 40     The final touch to the layout we change the background colour to red to make the windows stand out in  the colours tab and we change the name of each UMD to window 1, window 2 etc in the UMDs tab.  Here we are satisfied with the Layout that was designed and so now we click the Write button and  download the layout into the DMON‐16S memory. All Layouts are saved to the DMON‐16S, if at any time  the user needs to change the layout they can connect the device to their computer; and using the  control panel when they select the layout that they require, the UCP will load the parameters from the  DMON‐16S memory.  When the Layout has been written to memory and the user wishes to see this layout the user must go to  the control panel and set the format to a resolution that is 1920 x 1080 and set Multi‐viewer Number of  Windows to 11 and set the layout to 9 in order for the DMON‐16S to output this unique layout. The final  image of the Multi‐viewer should now resemble the image below.            DMON‐16S USB CONTROL PANEL MANUAL V2.0.7 with Firmware V1.3 40  Copyright © 2017 Decimator Design Pty Ltd, Sydney, Australia E&OE ...
  • Page 41           DMON‐16S USB CONTROL PANEL MANUAL V2.0.7 with Firmware V1.3 41  Copyright © 2017 Decimator Design Pty Ltd, Sydney, Australia E&OE ...
