HYDRO-FIT 7009803 User Manual

This kit is installed between your pool lter, heat pump and pool. If your installation is
equipped with a water treatment system adding products to the pool water e.g. chlorine or
salt, the bypass is placed before this installation. Please follow the instructions in this manual
and/or view the installation video's at www.youtube.com/poolmega.
Contents:
2x PVC T-piece Ø50mm 3x PVC ball valve Ø50mm
6x SS hose clamp 6x hose tail Ø50mm - 38/32mm
6x PVC pipe 10cm Ø50mm 2x PVC elbow Ø50mm
1x PVC glue 100ml 2x exible hose 1,5m - Ø38mm
1x PVC cleaner 125ml 2x PVC connector Ø50mm
Installation instructions:

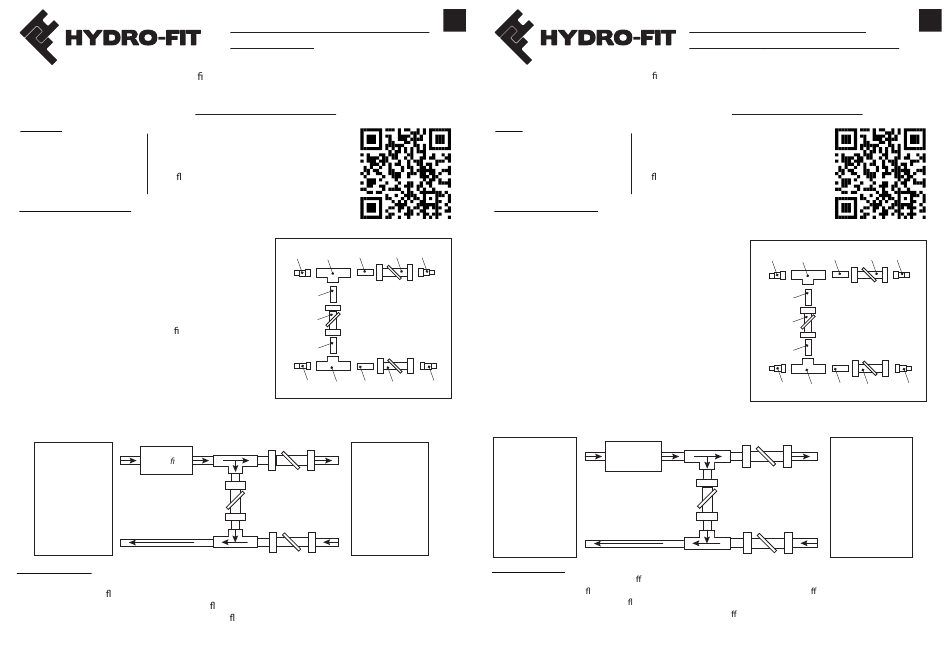

1. The parts need to be connected according to the schedule
2. Connecting the parts:
- Clean the parts that need to be connected with
cloth and the cleaner
- Glue both parts together with the PVC glue
(do not turn the parts together, just push)
- Remove excess glue with cloth
3. Connect the hoses of your pump/ lter, heat pump
and pool according to the instructions below.
4. Connect the hoses to the white hose tails using the
hose clamps – clamp down tightly.
5. The use of the PVC connectors and elbows depends
on the connection of your heat pump.
Out
Pump/ lter
Pool
In
User instructions:
- Disconnect the heat pump: open valve 1, close valves 2 and 3.
- Regulate the water ow to your heat pump: close valve 1, open valves 2 and 3.
When necessary you can regulate the water ow to your heat pump until the desired pressure has
been reached. If your heat pump can't handle the ow, carefully open valve 1 to unburden your heat
pump. Please consult the manual of your heat pump for more information and capacities of
your device.

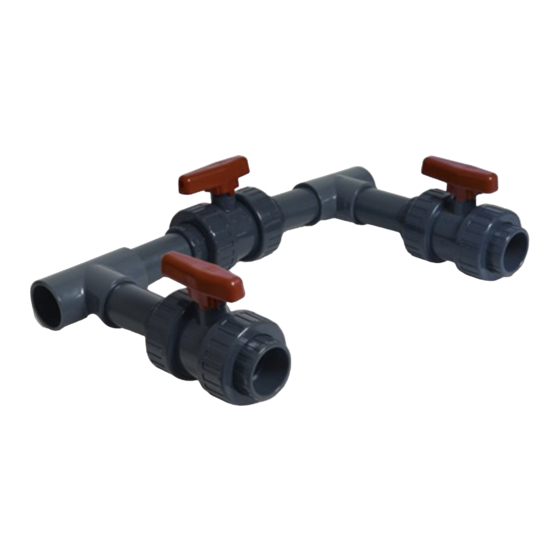

UNIVERSAL KIT - Bypass Heat Pump
USER MANUAL
Hose tail T-piece PVC pipe Ball valve
PVC pipe
Ball valve
PVC pipe
Hose tail T-piece PVC pipe Ball valve
In
Valve 2
Valve 1
Heat pump
Valve 3
Out
EN
Dieses Set wird zwischen Ihrem Pool lter, Wärmepumpe und Pool installiert. Wenn Ihre Anlage mit
einem Wasseraufbereitungssystem (Meß-Regel- und Dosiertechnik) ausgestattet ist, wird die Über-
brückung vor dieser Installation montiert. Bitte folgen Sie den Anleitungen in diesem Handbuch
und/oder schauen Sie sich das Installationsvideo unter www.youtube.com/poolmega an.
Inhalt:
2x PVC T-Stück Ø50mm
6x Edelstahl Schlauchklemme
6x PVC Rohr 10cm Ø50mm
1x PVC Kleber 100ml
1x PVC Reiniger 125ml
Installationsanleitung:
1. Verbinden Sie die Teile entsprechend dem folgenden Plan
2. Verbinden der Teile:
- Reinigen Sie die zu verbindenden Teile mit einem
Hose tail
Tuch und dem Reiniger
- Kleben Sie die Teile mit dem PVC-Kleber
(lt. Herstellerangaben) zusammen (die Teile
werden nur gesteckt, nicht gedreht)
- Entfernen Sie überschüssigen Kleber mit dem Tuch
3. Verbinden Sie die Schläuche von Pumpe/Filter, Wärme-
pumpe und Pool entsprechend nachstehender Abbildung.
4. Verbinden Sie die Schläuche mit Hilfe der Schlauchklem
men mit den weißen Schlauchstutzen und schrauben Sie
Hose tail
die Klemmen gut fest.
5. Ob Sie die PVC-Anschlussstücke und Winkel verwenden müssen,
hängt von dem Anschluss Ihrer Wärmepumpe ab.
Ausgang
Pool
Eingang
Benutzerhinweise:
- Unterbrechen der Wärmepumpe: ö nen Sie Ventil 1, schließen Sie Ventil 2 und 3.
- Regulieren des Wasser usses an der Wärmepumpe: schließen Sie Ventil 1 und ö nen Sie Ventil 2 und 3
Bei Bedarf können Sie den Wasser uss an Ihre Wärmepumpe regeln, bis der gewünschte Druck erreicht ist.
Wenn Ihre Wärmepumpe den Fluss nicht bewältigen kann, ö nen Sie vorsichtig Ventil 1, um Ihre Wärme-
pumpe zu entlasten. Bitte sehen Sie für mehr Informationen und die Leistung Ihres Geräts im Handbuch
Ihrer Wärmepumpe nach.
UNIVERSALSET -
Wärmepumpen-
ANWENDERHANDBUCH
überbrückung
3x PVC Kugelhahn Ø50mm
6x Schlauchstutzen Ø50mm - 38/32mm
2x PVC Winkel Ø50mm
2x exibler Schlauch 1,5m - Ø38mm
2x PVC Anschlussstück Ø50mm
Schlauchstutzen
PVC Rohr
Kugelhahn
PVC Rohr
Schlauchstutzen
Pumpe/Filter
Kugelhahn 2
Kugelhahn 1
Kugelhahn 3
DE
T-Stücke
PVC Rohr Kugelhahn Schlauchstutzen
T-Stücke PVC Rohr Kugelhahn Schlauchstutzen
Eingang
Wärmepumpe
Ausgang
