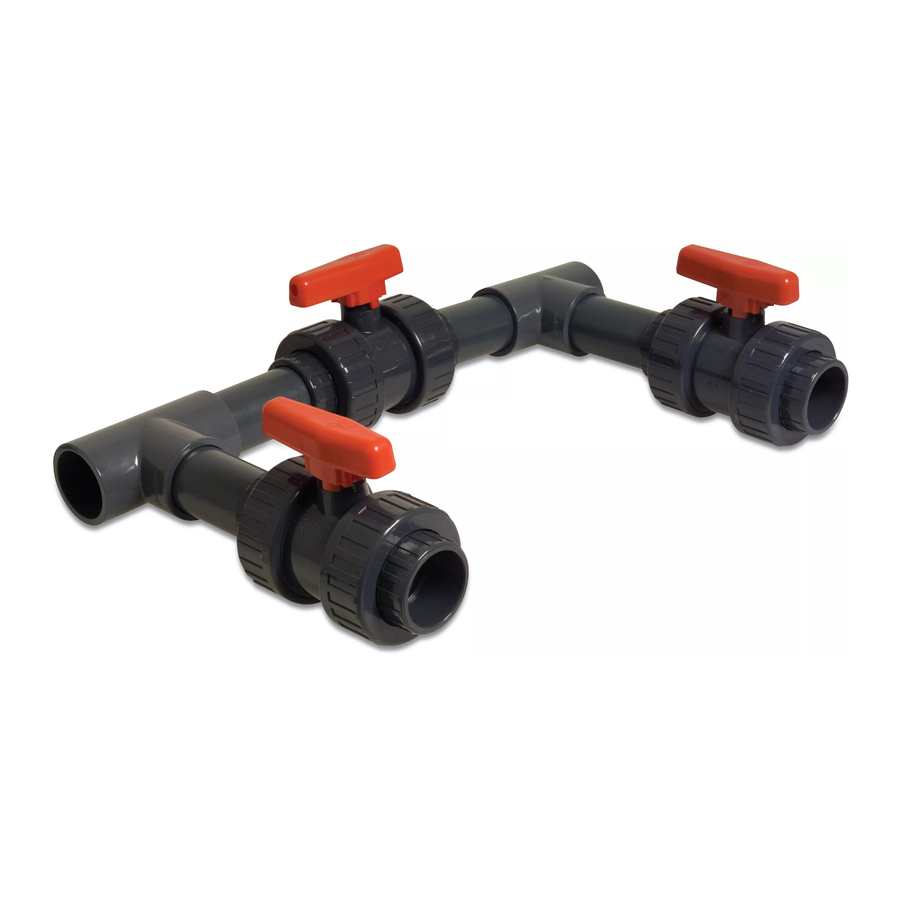

HYDRO-FIT BASIC KIT User Manual

This kit is installed between your pool lter, heat pump and pool. If your installation is
equipped with a water treatment system adding products to the pool water e.g. chlorine or
salt, the bypass is placed before this installation. Please follow the instructions in this manual
and/or view the installation video's at www.youtube.com/poolmega.

Contents:

2 x PVC T-piece Ø 50mm
3 x PVC ball valve Ø 50mm
4 x SS hose clamp
4 x hose tail Ø 50mm – 38/32mm
4 x PVC pipe 10cm Ø 50mm
1 x PVC glue 100ml
1 x PVC cleaner 125ml

Installation instructions:

1. The parts need to be connected according to the schedule
2. Connecting the parts:
- Clean the parts that need to be connected with
cloth and the cleaner
- Glue both parts together with the PVC glue
(do not turn the parts together, just push)
- Remove excess glue with cloth
3. Connect the hoses of your pump/ lter, heat pump
and pool according to the instructions below
4. Connect the hoses to the white hose tails using the
hose clamps – clamp down tightly.
Out
Pump/Filter
Pool
In

User instructions:

- Disconnect the heat pump: open valve 1, close valves 2 and 3.
- Regulate the water ow to your heat pump: close valve 1, open valves 2 and 3.
When necessary you can regulate the water ow to your heat pump until the desired pressure
has been reached. If your heat pump can't handle the ow, carefully open valve 1 to unburden
your heat pump. Please consult the manual of your heat pump for more information and
capacities of your device.

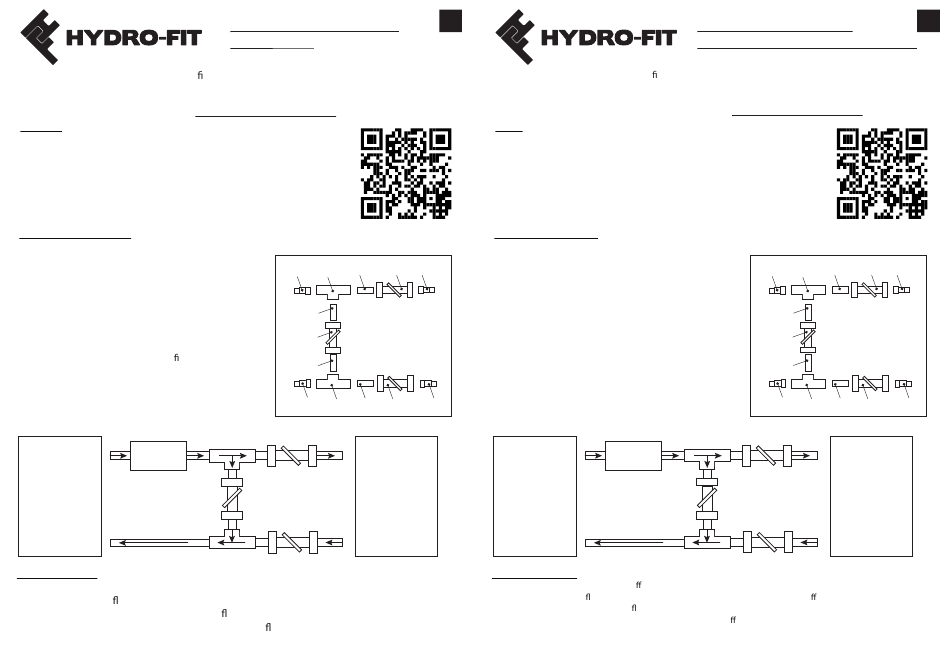

BASIC KIT - Bypass Heat Pump
USER MANUAL
Hose tail T-piece PVC pipe Ball valve
PVC pipe
Ball valve
PVC pipe
Hose tail T-piece PVC pipe Ball valve
In
Valve 2
Valve 1
Heat pump
Valve 3
Out
EN
Dieses Set wird zwischen Ihrem Pool lter, Wärmepumpe und Pool installiert. Wenn Ihre Anlage mit
einem Wasseraufbereitungssystem (Meß-Regel- und Dosiertechnik) ausgestattet ist, wird die Über-
brückung vor dieser Installation montiert. Bitte folgen Sie den Anleitungen in diesem Handbuch
und/oder schauen Sie sich das Installationsvideo unter www.youtube.com/poolmega an.
Inhalt:
2 x PVC T-Stücke Ø 50mm
3 x PVC Kugelhahn Ø 50mm
4 x Edelstahl Schlauchklemme
4 x Schlauchstutzen Ø 50mm – 38/32mm
4 x PVC Rohr 10cm Ø 50mm
1 x PVC Kleber 100ml
1 x PVC Reiniger 125ml
Installationsanleitung:
1. Verbinden Sie die Teile entsprechend dem folgenden Plan
2. Verbinden der Teile:
Hose tail
- Reinigen Sie die zu verbindenden Teile mit einem
Tuch und dem Reiniger
- Kleben Sie die Teile mit dem PVC-Kleber
(lt. Herstellerangaben) zusammen (die Teile
werden nur gesteckt, nicht gedreht)
- Entfernen Sie überschüssigen Kleber mit dem Tuch
3. Verbinden Sie die Schläuche von Pumpe/Filter, Wärme-
pumpe und Pool entsprechend nachstehender Abbildung.
4. Verbinden Sie die Schläuche mit Hilfe der Schlauchklemmen
Hose tail mit den weißen Schlauchstutzen und schrauben Sie die
Klemmen gut fest.
Ausgang
Pool
Eingang
Benutzerhinweise:
- Unterbrechen der Wärmepumpe: ö nen Sie Ventil 1, schließen Sie Ventil 2 und 3.
- Regulieren des Wasser usses an der Wärmepumpe: schließen Sie Ventil 1 und ö nen Sie Ventil 2 und 3.
Bei Bedarf können Sie den Wasser uss an Ihre Wärmepumpe regeln, bis der gewünschte Druck erreicht ist.
Wenn Ihre Wärmepumpe den Fluss nicht bewältigen kann, ö nen Sie vorsichtig Ventil 1, um Ihre Wärmepumpe
zu entlasten. Bitte sehen Sie für mehr Informationen und die Leistung Ihres Geräts im Handbuch Ihrer
Wärmepumpe nach.
BASISSET - Wärmepumpen-
überbrückung ANWENDERHANDBUCH
Schlauchstutzen
PVC Rohr
Kugelhahn
PVC Rohr
Schlauchstutzen
Pumpe/Filter
Kugelhahn 2
Kugelhahn 1
Kugelhahn 3
DE
T-Stücke PVC Rohr Kugelhahn Schlauchstutzen
T-Stücke PVC Rohr Kugelhahn Schlauchstutzen
Eingang
Wärmepumpe
Ausgang
