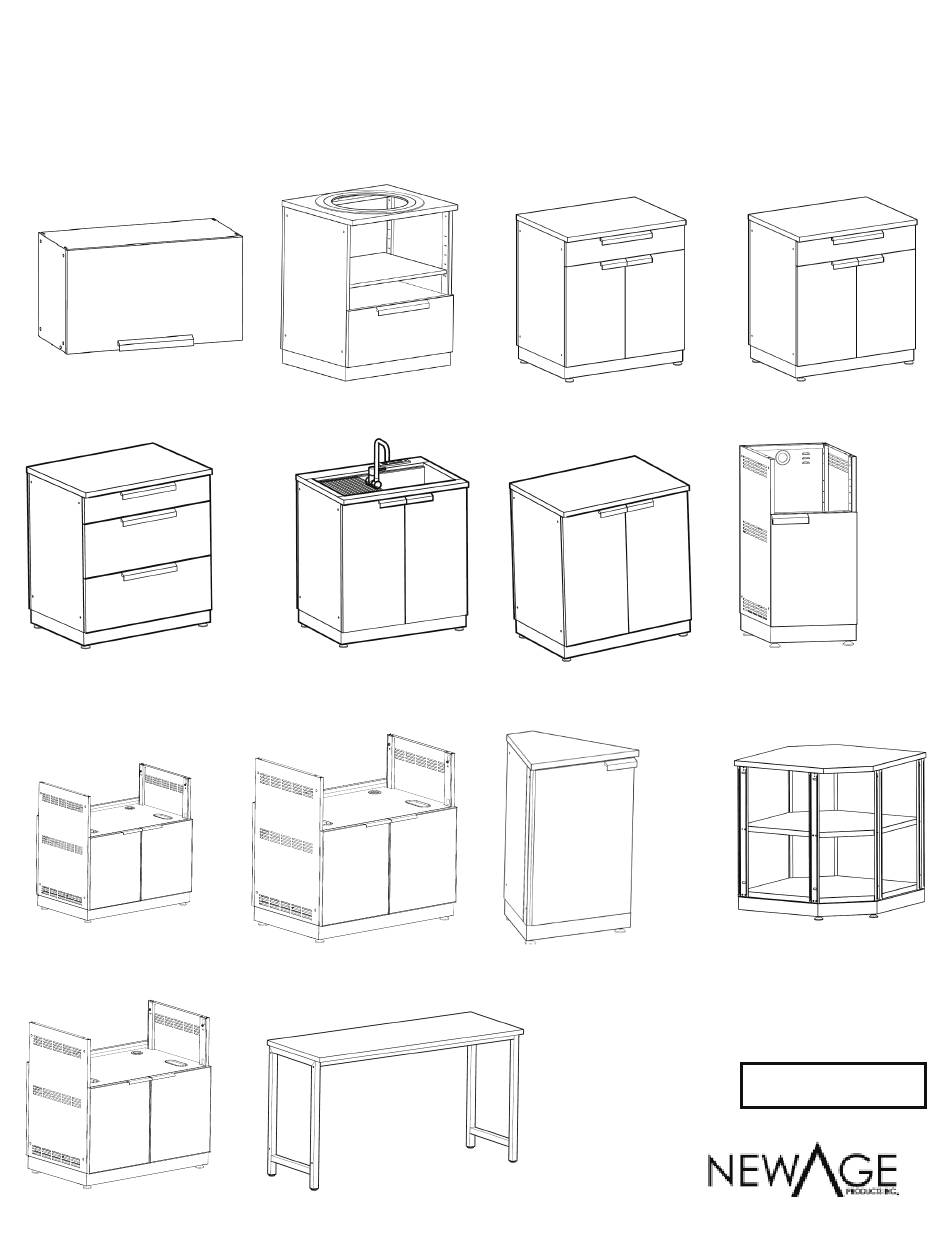

CLASSIC OUTDOOR KITCHEN SERIES
CABINETS - STAINLESS STEEL
32" Wall Cabinet
32" 3 Drawer
33" Insert Grill Cabinet
36" Insert Grill Cabinet
28" Kamado Cabinet
32" Sink Cabinet
40" Insert Grill Cabinet
Prep Table
32" Bar Cabinet
32" 2-Door Cabinet
45° Corner Cabinet
32" 2-Door Split Cabinet
16" DSB Cabinet
90° Corner Shelf
IM-OKC1.63A-03

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the CLASSIC OUTDOOR KITCHEN Series and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Newage CLASSIC OUTDOOR KITCHEN Series

Summary of Contents for Newage CLASSIC OUTDOOR KITCHEN Series

  • Page 1 CLASSIC OUTDOOR KITCHEN SERIES CABINETS - STAINLESS STEEL 32” Wall Cabinet 28” Kamado Cabinet 32” Bar Cabinet 32” 2-Door Split Cabinet 32” 3 Drawer 32” Sink Cabinet 32” 2-Door Cabinet 16” DSB Cabinet 33” Insert Grill Cabinet 40” Insert Grill Cabinet 45°...
  • Page 2 For assistance, call 1.877.306.8930; for U.K 0800.031.4069: e-mail at info@newageproducts.com. ATTENTION : Is your cabinet damaged? STOP Need help or spare parts? For fastest service, contact NewAge Products at 1-877-306-8930; or support@newageproducts.com. Do not return to the retailer. 65008-INSTL-01-Rev. 02...
  • Page 3 Weight Capacity lbs. 64" - PREP TABLE Max 200 lbs.

  • Page 4: Parts Supplied

    Unpacking • Begin by placing the package on a protected fl at surface. • Remove all cardboard, foam packaging material and clear plastic bags. • Dispose / recycle all packaging materials. • Verify all the contents in the box and gather the required tools. See “Parts” and “Tools Needed” in the list below. Parts Supplied Prep Table...

  • Page 5: Limited Warranty

    Customer must pay for shipping costs associated with any replacement product or parts. This limited warranty is limited to product replacement only. In no event will NewAge be liable for special, indirect, or consequential damages. This limited warranty is available to the initial purchaser only and is not transferable. Proof of purchase and additional information regarding the defect may be required at NewAge’s discretion.

  • Page 6: Tools Needed

    When this product is installed, operated and maintained according to the instructions attached to or furnished with the product, NewAge Products Inc. will replace the defective product or parts if the part fails as a result of defective materials or workmanship for the Lifetime of the product.
  • Page 7 Table Assembly Parts Needed. Insert Leg Frame into cross rails. Using M6 bolts to fasten the leg frame to cross rails. 8 x Hex Bolt (M6 x 13) 4 X Pan Head Bolts (M4 x 50mm) Use 4 x M4x 40mm Pan Head Bolts to assemble Worktop to Leg Frame Stand and level Table...
  • Page 8 Table to Cabinet Ganging Parts Needed. 4 x Hex Bolt (M6 x 50) Align Holes in Table Leg Frame with with 4 Holes in side of Cabinet. Fasten four M6x50mm Hex Bolts as shown. Note: Table has rivet nuts in legs to thread into. Insert bolt from cabinet side.
  • Page 9 Table to Table Ganging On a Flat Protected Surface fl ip over two Parts Needed. tables and align them right to left sides as shown. 4 x Ganging Brackets 4 X Pan Head Bolts (M4 x 13mm) Washers (M4) Using 4 Ganging Brackets and 2 x M4 Pan Head bolts per each bracket.
  • Page 10 Care and Maintenance of your Stainless Steel Cabinets Perform Regular Maintenance Wash regularly with clean fresh water, mild detergent and a micro fi ber cloth. After washing rinse in clean water and wipe the surface dry with your cloth remembering to go with the grain on brushed stainless steel.
  • Page 11 ATTENTION : Votre armoire est-elle endommagée? Vous avez besoin d’assistance ou de pièces de rechange? Pour un service plus ARRÊT rapide, contactez NewAge Products au 1 877 306-8930;ou écrivez à support@newageproducts.com. Ne retournez pas ce produit au détaillant. 65008-INSTL-01-Rev. 02...

  • Page 12: Capacité De Charge

    Capacité de charge 64 po - TABLE DE PRÉPARATION Max 200 lb...

  • Page 13: Pièces Fournies

    Déballage • Commencez par placer l’emballage sur une surface plane protégée. • Retirez tout le carton, les matériaux d’emballage en mousse et les sacs en plastique transparents • Mettez au rebut/recyclez tous les matériaux d'emballage. • Vérifiez l’ensemble du contenu de la boîte et réunissez les outils nécessaires. Consultez « Pièces » et « Outils requis »...
  • Page 14 Sous réserve des limitations et avis de non-responsabilité établis ci-dessous ou dans la documentation du produit, NewAGE garantit au client d’origine que (1) les finitions de produit seront exemptes de défauts pendant trois ans suite à l’achat, (2) les glissières de tiroir seront exemptes de vices pendant deux ans suite à...

  • Page 15: Outils Requis

    Pendant toute la durée de vie du produit, lorsque ce produit est installé, utilisé et entretenu conformément aux instructions fournies, NewAge Products Inc. remplacera les pièces ou le produit défectueux, si le bris provient d'un défaut de matériau ou de fabrication.

  • Page 16: Assemblage De La Table

    Assemblage de la table Insérez le bâti des pattes dans les Pièces requises. traverses en utilisant des boulons M6 pour fixer le bâti des pattes aux traverses. 8 boulons hexagonaux (M6 x 13) 4 boulons à tête cylindrique (M4 x 50mm) Utilisez 4 x boulons à...
  • Page 17 Raccord table avec armoire Pièces requises. 4 boulons hexagonaux (M6 x 50) Alignez le bâti des pattes de table avec les 4 trous dans le côté de l’armoire. Fixez les 4 boulons hexagonaux 4 mm x 40 mm comme illustré. Remarque : La table a des écrous à...
  • Page 18 Raccord table avec table Sur une surface protégée plate, retournez Pièces requises. les deux tables et les aligner de droite à gauche, comme illustré. 4 supports de raccord 4 boulons à tête cylindrique (M4 x 13mm) Rondelles (M4) À l’aide de 4 supports de raccord et de 2 boulons à...
  • Page 19 Entretien des armoires en acier inoxydable Faites régulièrement l’entretien – Lavez régulièrement les armoires avec de l’eau claire, un détergent doux et un chiff on microfi bre. Rincez ensuite à l’eau claire et essuyez la surface avec le chiff on, en suivant le grain de l’acier inoxy-dable brossé.
  • Page 20 For assistance, call 1.877.306.8930; for U.K 0800.031.4069: e-mail at info@newageproducts.com. ATTENTION : Is your cabinet damaged? STOP Need help or spare parts? For fastest service, contact NewAge Products at 1-877-306-8930; or support@newageproducts.com. Do not return to the retailer. 65006-INSTL-01-Rev.01...
  • Page 21 Weight Capacity Granite Installation Rails included lbs. lbs. lbs. 90° Corner Shelf Max 200 lbs.

  • Page 22: Parts Supplied

    Unpacking • Begin by placing the package on a protected fl at surface. • Remove all cardboard, foam packaging material and clear plastic bags. • Dispose / recycle all packaging materials. • Verify all the contents in the box and gather the required tools. See “Parts” and “Tools Needed” in the list below. Parts Supplied Corner Shelf Height-Adjustable Levelers...

  • Page 23: Limited Warranty

    Customer must pay for shipping costs associated with any replacement product or parts. This limited warranty is limited to product replacement only. In no event will NewAge be liable for special, indirect, or consequential damages. This limited warranty is available to the initial purchaser only and is not transferable. Proof of purchase and additional information regarding the defect may be required at NewAge’s discretion.

  • Page 24: Tools Needed

    UV stable. The 304 stainless steel material used in the construction of NewAge Outdoor Kitchen Cabinets is highly rust resistant, however, chlorine in the air from swimming pools or the salt from sea air may cause surface rust to appear and even create some pitting corrosion if left on the product.

  • Page 25: Frame Assembly

    Frame Assembly Attach 4 Levelers to 4 corner Parts Needed. brackets with insert nuts. Pan Head Bolt (34x M4 X .7 X 10MM)) 4 x Height-Adjustable Levelers Attach Top, Back Panel and Base with 4 x pan head bolts. Attach 2 uprights to assembly using 4 x M4 x 10mm pan head bolts Attach shelf to vertical supports using Repeat step 4 for 2 more vertical supports.
  • Page 26 Frame Assembly for Granite Top Parts Needed. Undo Stainless Steel Top by removing 6 x Pan head M4 X .7 X 10MM bolts 6 x Flat Head Wood Screw (ST 4.2-16 mm ) Attach Granite corner top with 6 x ST Attach 2 included Granite rails using 4 4.2-16 mm flat Head wood screws into x M4 X .7 X 10MM pan head bolts at...
  • Page 27 Fastening Cabinets Locate bolt slots on upright Parts Needed. supports. 4 X Hex Nut (M6) 4 X Flat Washers 4 X Hex Bolt (M6) (M6 x 50mm) *** Door removed for Align hole locations , put bolt and washer through ease of explaination *** holes tighten nut lightly.
  • Page 28 Care and Maintenance of your Stainless Steel Cabinets Perform Regular Maintenance Wash regularly with clean fresh water, mild detergent and a micro fi ber cloth. After washing rinse in clean water and wipe the surface dry with your cloth remembering to go with the grain on brushed stainless steel.
  • Page 29 1.877.306.8930; au R.-U., composer le 0800.031.4069; ou envoyer un courriel à l’adresse info@newageproducts.com. ATTENTION : Est votre armoire ARRÊT endommagée? Avez vous besoin d’aide ou de pièces de rechange? Contactez NewAge Products a 1-877-306-8930; ou support@newageproducts. com. Ne pas retourner au détaillant. 65006-INSTL-01-Rev.01...
  • Page 30 Poids maximum Traverses incluses pour l’installation du granit lbs. lbs. lbs. Armoire d’angle à 90 degrés Max 200 po...

  • Page 31: Pièces Fournies

    Déballage • Pour commencer, posez l’emballage sur une surface plane protégée. • Enlevez tous les matériaux d’emballage en carton et en mousse, ainsi que les sacs de plastique transparent. • Jetez ou recyclez tous les matériaux d’emballage. • Vérifi ez tout le contenu de la boîte et assemblez tous les outils requis. Voir les rubriques intitulées « Pièces fournies » et «...

  • Page 32: Garantie Limitée

    Sous réserve des limitations et des exclusions énoncées ci-dessous ou dans la documentation d’un autre produit, NewAge garantit à l’acheteur initial que (1) les surfaces du produit seront exemptes de défaut pendant trois ans après la date d’achat, (2) les glissières de tiroir seront exemptes de défaut pendant deux ans après la date d’achat, et (3) l’intégrité...

  • Page 33: Outils Requis

    NewAge sont conçues pour résister aux intempéries et être stables aux UV. Le matériau d’acier inoxydable 304 qui est utilisé dans la fabrication des armoires de cuisine extérieure NewAge est très résistant à la rouille, mais le chlore de piscine qui est présent dans l’air ou le sel présent dans l’air marin peut faire rouiller la surface;...
  • Page 34 Frame Assembly Pièces requises. Fixez 4 niveleurs à 4 supports avec des écrous d'insertion. Pan Head Bolt (34x M4 X .7 X 10MM)) 4 x Height-Adjustable Levelers Fixer le dessus, l’arrière et la base avec bée. 4 vis à tête cylindrique x M4 x 10mm.
  • Page 35 Assemblage du cadre et du dessus de granit Enlever le dessus en acier inoxydable en Pièces requises. retirant 6 x tête cylindrique bombée M4 x 10 mm 6 x ST4.2-16 Vis à bois à tête plate Fixer les 2 montants de granit Fixer le dessus de granit avec 6 vis pour inclus avec 4 x M4 x 10 mm pan bois à...
  • Page 36 Fixation des armoires (les unes aux autres) Locate bolt slots on upright Parts Needed. supports. 4 X écrous hexagonaux (M6) 4 X boulons à tête 4 X Rondelle hexagonale (M6) (M6 x 50mm) *** porte amovible pour Alignez les boulons, puis serrez-les légèrement. faciliter l’explication *** Mettez les armoires de niveau, puis resserrez tous les boulons.
  • Page 37 Entretien des armoires en acier inoxydable Faites régulièrement l’entretien – Lavez régulièrement les armoires avec de l’eau claire, un détergent doux et un chiff on microfi bre. Rincez ensuite à l’eau claire et essuyez la surface avec le chiff on, en suivant le grain de l’acier inoxy- dable brossé.
  • Page 38 For assistance, call 1.877.306.8930; for U.K 0800.031.4069: e-mail at info@newageproducts.com. ATTENTION : Is your cabinet damaged? STOP Need help or spare parts? For fastest service, contact NewAge Products at 1-877-306-8930; or support@newageproducts.com. Do not return to the retailer. 65005-INSTL-01-Rev.1.1...
  • Page 39 Weight Capacity lbs. lbs. lbs. lbs. 45˚ Cabinet Max 300 lbs.

  • Page 40: Parts Supplied

    Unpacking • Begin by placing the package on a protected fl at surface. • Remove all cardboard, foam packaging material and clear plastic bags. • Dispose / recycle all packaging materials. • Verify all the contents in the box and gather the required tools. See “Parts” and “Tools Needed” in the list below. Parts Supplied 45˚...
  • Page 41 When this product is installed, operated and maintained according to the instructions attached to or furnished with the product, NewAge Products Inc. will replace the defective product or parts if the part fails as a result of defective materials or workmanship for the Lifetime of the product.

  • Page 42: Installing The Handles

    Installing the Handles Align handle to holes on doors Parts Needed. or drawers. Handle Handle Bolt M4 x 25mm Screw in bolts.

  • Page 43: Installing The Legs

    Installing the Legs Flip cabinet upside down, Parts Needed. locate corner leveler brackets Rotate clockwise to tighten each Align levelers with insert nuts in corner leveler. brackets Stand cabinet upright. To level and adjust legs go to next step.
  • Page 44 Fastening Cabinets Remove plastic caps from cabinet Parts Needed. if installed. 8 X Hex Bolt (M6 x 30mm) Align bolts, tighten lightly. * Bolts will thread into insert nuts on cabinet sides. Level cabinets and tighten all bolts.

  • Page 45: Adjusting The Door Hinges

    To adjust the gap between the doors and frame, turn the screw (B) clockwise or counterclockwise. Thank you for purchasing a NewAge Product! Please give us a call or visit online if you have any questions. Call 1.877.306.8930; for UK 0800.031.4069; e-mail at info@newageproducts.com...
  • Page 46 Care and Maintenance of your Stainless Steel Cabinets Perform Regular Maintenance Wash regularly with clean fresh water, mild detergent and a micro fi ber cloth. After washing rinse in clean water and wipe the surface dry with your cloth remembering to go with the grain on brushed stainless steel.
  • Page 47 1.877.306.8930; au R.-U., composer le 0800.031.4069; ou envoyer un courriel à l’adresse info@newageproducts.com. ATTENTION : Est votre armoire ARRÊT endommagée? Avez vous besoin d’aide ou de pièces de rechange? Contactez NewAge Products a 1-877-306-8930; ou support@newageproducts. com. Ne pas retourner au détaillant. 65005-INSTL-01-Rev.1.1...

  • Page 48: Poids Maximum

    Poids maximum 45 degrés Armoire Max 300 po.

  • Page 49: Pièces Fournies

    Déballage • Pour commencer, posez l’emballage sur une surface plane protégée. • Enlevez tous les matériaux d’emballage en carton et en mousse, ainsi que les sacs de plastique transparent. • Jetez ou recyclez tous les matériaux d’emballage. • Vérifi ez tout le contenu de la boîte et assemblez tous les outils requis. Voir les rubriques intitulées``Pièces fournies `` et ``Outils requis``ci-dessous.
  • Page 50 Si un produit ayant été correctement installé, utilisé et entretenu ne répond pas aux conditions de la garan- tie limitée ci-dessous, NewAge Products, Inc. (`` NewAge ``) remplacera les pièces ou le produit défectueux. NEWAGE PRODUCTS INC. NE PAIERA PAS LES FRAIS ASSOCIÉS AUX CIRCONSTANCES SUIVANTES : LES AUTRES GARANTIES QUELLES QU’ELLES SOIENT SONT EXCLUES DANS TOUTE LA MESURE PERMISE PAR...
  • Page 51 éviter la rouille superfi cielle.) Les surfaces extérieures dotées d’un revêtement en poudre de NewAge sont conçues pour résister aux intempéries et être stables aux UV. Le matériau d’acier inoxydable 304 qui est utilisé dans la fabrication des armoires de cuisine extérieure New- Age est très résistant à...

  • Page 52: Installation Des Pieds

    Installation des pieds Retourner le meuble à l'envers, Pièces requises repérer les supports de niveleur d'angle Niveau Ajuster Tournez dans le sens des aiguilles Aligner les niveleurs avec les écrous d'une montre pour serrer chaque d'insertion situer au coins. niveleur Placez le meuble à...
  • Page 53 Fixation des armoires (les unes aux autres) Enlevez les bouchons en plastique Pièces requises des armoires. 8 X boulons à tête hexagonale (M6 x 30mm) Alignez les boulons, puis serrez-les légèrement. * Boulons vont enfi ler dans des écrous d’insertion sur les côtés de l’armoire .
  • Page 54 Pour réduire l’écart entre les portes et le cadre, faire tourner la vis (B) dans le sens des aiguilles d’une montre ou dans le sens contraire. Nous vous remercions d’avoir acheté un produit NewAge ! S’il vous plaît appelez-nous ou visitez notre site Web si vous avez des questions.
  • Page 55 Entretien des armoires en acier inoxydable Faites régulièrement l’entretien – Lavez régulièrement les armoires avec de l’eau claire, un détergent doux et un chiff on microfi bre. Rincez ensuite à l’eau claire et essuyez la surface avec le chiff on, en suivant le grain de l’acier inoxydable brossé.
  • Page 56 For assistance, call 1.877.306.8930; for U.K 0800.031.4069: e-mail at info@newageproducts.com. ATTENTION : Is your cabinet damaged? STOP Need help or spare parts? For fastest service, contact NewAge Products at 1-877-306-8930; or support@newageproducts.com. Do not return to the retailer. IM-OKC1.04A-09...
  • Page 57 Weight Capacity lbs. lbs. lbs. 40” - BBQ SS Max 515 lbs.
  • Page 58 Unpacking • Begin by placing the package on a protected fl at surface. • Remove all cardboard, foam packaging material and clear plastic bags. • Dispose / recycle all packaging materials. • Verify all the contents in the box and gather the required tools. See “Parts” and “Tools Needed” in the list below. Parts Supplied Cabinet Adjustable Height Levelers...
  • Page 59 Customer must pay for shipping costs associated with any replacement product or parts. This limited warranty is limited to product replacement only. In no event will NewAge be liable for special, indirect, or consequential damages. This limited warranty is available to the initial purchaser only and is not transferable. Proof of purchase and additional information regarding the defect may be required at NewAge’s discretion.
  • Page 60 UV stable. The 304 stainless steel material used in the construction of NewAge Outdoor Kitchen Cabinets is highly rust resistant, however, chlorine in the air from swimming pools or the salt from sea air may cause surface rust to appear and even create some pitting corrosion if left on the product.

  • Page 61: Installing The Handles

    Installing the Handles Align handle to holes on doors Parts Needed. or drawers. Handle Bolt Handle M4 x 25mm Screw in bolts.
  • Page 62 Adjusting The Levelers Rotate Leveler counter clockwise Flip over Cabinet to reveal bottom to raise height Lower Height Raise Height Rotate Leveler clockwise to Flip over Cabinet to Check for Level lower height Raise Height Lower Height Repeat Steps 1-3 if required Level Cabinet.
  • Page 63 Note: Fastening Cabinets All doors and drawers must be removed prior to fastening cabinets together. Remove plastic caps from cabinets. Parts Needed. 4 X Hex Nuts 4 X Hex Bolt (M6) (M6 x 50mm) Align bolts, tighten lightly. Level cabinets and tighten all bolts.
  • Page 64 Installing the BBQ You may or may not need the adapter brackets depending on Parts Needed. the model BBQ you choose. 2 X Adapter Brackets Place BBQ so that the rails touch the Brackets. Lift up edges of BBQ Place the propane tank in the ring and Dab a little silicone on the rails of the tank tray.
  • Page 65 Installing NewAge 40” Grill Installing Grill on individual Grill cabinet Secure grill to cabinet by inserting four M6x45mm at head screws that line up with insert nuts on the side of the grill re box. Flat head screws are provided with the Grill.
  • Page 66 Installing the Filler Brackets 6 X Filler Brackets You can adjust the size of the select 2 similar spacing by installing the bracket on Parts Needed. for application the outside or inside of the upright Filler Bracket Filler Bracket 1” Filler 2”...

  • Page 67: Adjusting The Door Hinges

    To adjust the gap between the doors and frame, turn the screw (B) clockwise or counterclockwise. Thank you for purchasing a NewAge Product! Please give us a call or visit online if you have any questions. Call 1.877.306.8930; for UK 0800.031.4069; e-mail at info@newageproducts.com...
  • Page 68 Care and Maintenance of your Stainless Steel Cabinets Perform Regular Maintenance Wash regularly with clean fresh water, mild detergent and a micro fi ber cloth. After washing rinse in clean water and wipe the surface dry with your cloth remembering to go with the grain on brushed stainless steel.
  • Page 69 1.877.306.8930; au R.-U., composer le 0800.031.4069; ou envoyer un courriel à l’adresse info@newageproducts.com. ATTENTION : Est votre armoire ARRÊT endommagée? Avez vous besoin d’aide ou de pièces de rechange? Contactez NewAge Products a 1-877-306-8930; ou support@newageproducts. com. Ne pas retourner au détaillant. IM-OKC1.04A-09...

  • Page 70: Poids Maximum

    Poids maximum lbs. lbs. lbs. 40” - BBQ SS Max 515 lbs.
  • Page 71 Déballage • Pour commencer, posez l’emballage sur une surface plane protégée. • Enlevez tous les matériaux d’emballage en carton et en mousse, ainsi que les sacs de plastique transparent. • Jetez ou recyclez tous les matériaux d’emballage. ez tout le contenu de la boîte et assemblez tous les outils requis. Voir les rubriques intitulées " Pièces fournies "et "...
  • Page 72 Sous réserve des limitations et des exclusions énoncées ci-dessous ou dans la documentation d’un autre produit, NewAge garantit à l’acheteur initial que (1) les surfaces du produit seront exemptes de défaut pendant trois ans après la date d’achat, (2) les glissières de tiroir seront exemptes de défaut pendant deux ans après la date d’achat, et (3) l’intégrité...
  • Page 73 NewAge sont conçues pour résister aux intempéries et être stables aux UV. Le matériau d’acier inoxydable 304 qui est utilisé dans la fabrication des armoires de cuisine extérieure NewAge est très résistant à la rouille, mais le chlore de piscine qui est présent dans l’air ou le sel présent dans l’air marin peut faire rouiller la surface;...

  • Page 74: Installation Des Poignées

    Installation des poignées Aligner la poignée sur les trous Pièces requises. de la porte ou du tiroir. boulon de la Poignée poignée M4 x 25mm Serrer la vis.
  • Page 75 Nivellement de l’amoire Tournez dans le sens horaire pour Faites basculer pour accéder soulever le niveleur Lower Height Raise Height Faites basculer pour accéder Tournez dans le sens horaire pour otte et véri ez son niveau hauteur du niveleur. Raise Height Lower Height Répéter les étapes 1 à...
  • Page 76 Remarque: Fixation des armoires Toutes les portes et les tiroirs doivent être enlevés avant des (les unes aux autres) armoires de fi xation ensemble. Enlevez les bouchons en plastique Pièces requises 4 X écrou hex- 4 X boulon hex agonal (M6) (M6 x 50mm) Alignez les boulons, puis serrez-les légèrement.
  • Page 77 Installation du Barbecue Vous pouvez ou pas besoin de la supports adaptateurs en fonction sur le modèle que vous choisissez Pièces requises 2 X supports adaptateurs Placez BBQ de sorte que les rails touchent les supports. Soulever les bords Placez le bonbonne dans l'anneau de BBQ et Tampon-nez un peu de silicone du tiroir pour le bonbonne.
  • Page 78 Installation des supports de remplissage Vous pouvez ajuster la taille de 6 X supports de l'espacement en installant les remplissage. Sélection Pieces requises supports à l'extérieur ou à deux pièces identiques l'intérieur Supports de Supports de 2” Support 1 1/2”” Support 1”...
  • Page 79 Installation du Barbecue 40 po de NewAge Installation du barbecue sur une armoire de barbecue individuelle Fixez le barbecue à l'armoire en insérant quatre vis à tête plate M6x45 mm dans les trous de montage Placez le barbecue dans l'armoire.
  • Page 80 Pour ajuster l’interstice entre les portes et le cadre, tourner la vis (B) dans le sens des aiguilles d’une montre ou dans le sens inverse des aiguilles d’une montre. Merci d’avoir acheté un produit NewAge! Veuillez nous appeler ou consulter notre site Web si vous avez la moindre question.
  • Page 81 Entretien des armoires en acier inoxydable Faites régulièrement l’entretien – Lavez régulièrement les armoires avec de l’eau claire, un détergent doux et un chiff on microfi bre. Rincez ensuite à l’eau claire et essuyez la surface avec le chiff on, en suivant le grain de l’acier inoxy- dable brossé.
  • Page 82 For assistance, call 1.877.306.8930; for U.K 0800.031.4069: e-mail at info@newageproducts.com. ATTENTION : Is your cabinet damaged? STOP Need help or spare parts? For fastest service, contact NewAge Products at 1-877-306-8930; or support@newageproducts.com. Do not return to the retailer. IM-OKC1.05A-08...
  • Page 83 Weight Capacity lbs. lbs. lbs. 33” - BBQ SS Max 515 lbs.

  • Page 84: Parts Supplied

    Unpacking • Begin by placing the package on a protected fl at surface. • Remove all cardboard, foam packaging material and clear plastic bags. • Dispose / recycle all packaging materials. • Verify all the contents in the box and gather the required tools. See “Parts” and “Tools Needed” in the list below. Parts Supplied Cabinet Height Adjustable Levelers...
  • Page 85 Customer must pay for shipping costs associated with any replacement product or parts. This limited warranty is limited to product replacement only. In no event will NewAge be liable for special, indirect, or consequential damages. This limited warranty is available to the initial purchaser only and is not transferable. Proof of purchase and additional information regarding the defect may be required at NewAge’s discretion.

  • Page 86: Tools Needed

    UV stable. The 304 stainless steel material used in the construction of NewAge Outdoor Kitchen Cabinets is highly rust resistant, however, chlorine in the air from swimming pools or the salt from sea air may cause surface rust to appear and even create some pitting corrosion if left on the product.

  • Page 87: Installing The Handles

    Installing the Handles Align handle to holes on doors Parts Needed. or drawers. Handle Bolt Handle M4 x 25mm Screw in bolts.
  • Page 88 Adjusting The Levelers Rotate Leveler counter clockwise Flip over Cabinet to reveal bottom to raise height Lower Height Raise Height Rotate Leveler clockwise to Flip over Cabinet to Check for Level lower height Raise Height Lower Height Repeat Steps 1-3 if required Level Cabinet.
  • Page 89 Note: Fastening Cabinets All shelves and drawers must be removed prior to fastening cabinets together. Remove plastic caps from cabinets. Parts Needed. 4 X Hex 4 X Hex Bolt (M6) (M6 x 50mm) Align bolts, tighten lightly. Level cabinets and tighten all bolts.
  • Page 90 Installing the BBQ You may or may not need the adapter brackets depending on Parts Needed. the model BBQ you choose. 2 X Adapter Brackets Place BBQ so that the rails touch the Brackets. Lift up edges of BBQ Place the propane tank in the ring and Dab a little silicone on the rails of the tank tray.
  • Page 91 Installing NewAge 33” Grill Installing Grill on individual Grill cabinet Secure grill to cabinet by inserting four M6x45mm at head screws that line up with insert nuts on the side of the grill re box. Flat head screws are provided with the Grill.
  • Page 92 Installing the Filler Brackets 6 X Filler Brackets You can adjust the size of the select 2 similar spacing by installing the bracket on Parts Needed. for application the outside or inside of the upright Filler Bracket Filler Bracket 1” Filler 2”...

  • Page 93: Adjusting The Door Hinges

    To adjust the gap between the doors and frame, turn the screw (B) clockwise or counterclockwise. Thank you for purchasing a NewAge Product! Please give us a call or visit online if you have any questions. Call 1.877.306.8930; for UK 0800.031.4069; e-mail at info@newageproducts.com...
  • Page 94 Care and Maintenance of your Stainless Steel Cabinets Perform Regular Maintenance Wash regularly with clean fresh water, mild detergent and a micro fi ber cloth. After washing rinse in clean water and wipe the surface dry with your cloth remembering to go with the grain on brushed stainless steel.
  • Page 95 1.877.306.8930; au R.-U., composer le 0800.031.4069; ou envoyer un courriel à l’adresse info@newageproducts.com. ATTENTION : Est votre armoire ARRÊT endommagée? Avez vous besoin d’aide ou de pièces de rechange? Contactez NewAge Products a 1-877-306-8930; ou support@newageproducts. com. Ne pas retourner au détaillant. IM-OKC1.05A-08...

  • Page 96: Poids Maximum

    Poids maximum lbs. lbs. lbs. 33” - BBQ SS Max 515 lbs.

  • Page 97: Pièces Fournies

    Déballage Pièces fournies Armoire Niveau Ajuster Panneau Grille Support 2” Panneau 1” Panneau 1 1/2” Panneau 4 x boulons à tête hexagonale 4 x Niveau Ajuster (M6 x 60mm)
  • Page 98 Sous réserve des limitations et des exclusions énoncées ci-dessous ou dans la documentation d’un autre produit, NewAge garantit à l’acheteur initial que (1) les surfaces du produit seront exemptes de défaut pendant trois ans après la date d’achat, (2) les glissières de tiroir seront exemptes de défaut pendant deux ans après la date d’achat, et (3) l’intégrité...
  • Page 99 NewAge sont conçues pour résister aux intempéries et être stables aux UV. Le matériau d’acier inoxydable 304 qui est utilisé dans la fabrication des armoires de cuisine extérieure NewAge est très résistant à la rouille, mais le chlore de piscine qui est présent dans l’air ou le sel présent dans l’air marin peut faire rouiller la surface;...

  • Page 100: Installation Des Poignées

    Installation des poignées Align handle to holes on doors Pièces requises. or drawers. boulon de la manipuler poignée M4 x 25mm Serrer la vis.
  • Page 101 Nivellement de l’amoire Tournez dans le sens horaire pour Faites basculer pour accéder soulever le niveleur Lower Height Raise Height Faites basculer pour accéder Tournez dans le sens horaire pour otte et véri ez son niveau hauteur du niveleur. Raise Height Lower Height Répéter les étapes 1 à...
  • Page 102 Remarque: Fixation des armoires Toutes les portes et les tiroirs doivent être enlevés avant des (les unes aux autres) armoires de fi xation ensemble. Enlevez les bouchons en plastique Pièces requises 4 X écrou 4 X boulon hex-agonal hex (M6 x (M6) 50mm) Alignez les boulons, puis serrez-les légèrement.
  • Page 103 Installation du Barbecue Vous pouvez ou pas besoin de la supports adaptateurs en fonction sur le modèle que vous choisissez Pièces requises 2 X supports adaptateurs Placez BBQ de sorte que les rails touchent les supports. Soulever les bords Placez le bonbonne dans l'anneau de BBQ et Tampon-nez un peu de silicone du tiroir pour le bonbonne.
  • Page 104 Installation du Barbecue 33 po de NewAge Installation du barbecue sur une armoire de barbecue individuelle Fixez le barbecue à l'armoire en insérant quatre vis à tête plate M6x45 mm dans les trous de montage Placez le barbecue dans l'armoire.
  • Page 105 Installation des supports de remplissage Vous pouvez ajuster la taille de X supports de l'espacement en installant les remplissage. Sélection Pieces requises supports à l'extérieur ou à deux pièces identiques l'intérieur Supports de Supports de 2” Support 1 1/2”” Support 1”...
  • Page 106 Pour ajuster l’interstice entre les portes et le cadre, tourner la vis (B) dans le sens des aiguilles d’une montre ou dans le sens inverse des aiguilles d’une montre. Merci d’avoir acheté un produit NewAge! Veuillez nous appeler ou consulter notre site Web si vous avez la moindre question.
  • Page 107 Entretien des armoires en acier inoxydable Faites régulièrement l’entretien – Lavez régulièrement les armoires avec de l’eau claire, un détergent doux et un chiff on microfi bre. Rincez ensuite à l’eau claire et essuyez la surface avec le chiff on, en suivant le grain de l’acier inoxy- dable brossé.
  • Page 108 For assistance, call 1.877.306.8930; for U.K 0800.031.4069: e-mail at info@newageproducts.com. ATTENTION : Is your cabinet damaged? STOP Need help or spare parts? For fastest service, contact NewAge Products at 1-877-306-8930; or support@newageproducts.com. Do not return to the retailer. IM-OKC1.06A-02...

  • Page 109: Weight Capacity

    Weight Worktops Capacity 32" Worktop. Fits over 1 Cabinet lbs. 56 " Worktop. Fits over 1 Cabinet & Fridge nook. 64" Worktop. Fits over 2 Cabinets 88" Worktop. Fits over 2 Cabinets lbs. & Fridge nook. 16" - DSB Cabinet 96"...

  • Page 110: Parts Supplied

    Unpacking • Begin by placing the package on a protected fl at surface. • Remove all cardboard, foam packaging material and clear plastic bags. • Dispose / recycle all packaging materials. • Verify all the contents in the box and gather the required tools. See “Parts” and “Tools Needed” in the list below. Parts Supplied 1 Door Cabinet...

  • Page 111: Limited Warranty

    Customer must pay for shipping costs associated with any replacement product or parts. This limited warranty is limited to product replacement only. In no event will NewAge be liable for special, indirect, or consequential damages. This limited warranty is available to the initial purchaser only and is not transferable. Proof of purchase and additional information regarding the defect may be required at NewAge’s discretion.

  • Page 112: Tools Needed

    UV stable. The 304 stainless steel material used in the construction of NewAge Outdoor Kitchen Cabinets is highly rust resistant, however, chlorine in the air from swimming pools or the salt from sea air may cause surface rust to appear and even create some pitting corrosion if left on the product.

  • Page 113: Installing The Handles

    Installing the Handles Align handle to holes on doors Parts Needed. or drawers. Handle Handle Bolt M4 x 25mm Screw in bolts.
  • Page 114 Adjusting The Levelers Rotate Leveler counter clockwise Flip over Cabinet to reveal bottom to raise height Lower Height Raise Height Rotate Leveler clockwise to Flip over Cabinet to Check for Level lower height Raise Height Lower Height Repeat Steps 1-3 if required Level Cabinet.
  • Page 115 Fastening Cabinets(to each other) Remove plastic caps from cabinets. Parts Needed. 4 X Hex Nut(M6) 4 X Hex Bolt (M6 x 50mm) Align bolts, tighten lightly. Level cabinets and tighten all bolts.
  • Page 116 Installing Propane Tank Turn Wing nut bolt until the tank ring clamp which is underneath the tray is Place the propane tank in the ring of tight to the propane tank. the tank tray. Once tank tray it pushed to the back of the cabinet, lock the tank tray by pushing down on the lock button.
  • Page 117 Installing NewAge 16” Dual Side Burner Installing DSB on individual DSB cabinet Secure DSB to cabinet by inserting four M6x45mm at head screws that Place Dual Side Burner appliance line up with insert nuts on the DSB. onto cabinet. Flat head screws are supplied with the DSB.

  • Page 118: Adjusting The Door Hinges

    To adjust the gap between the doors and frame, turn the screw (B) clockwise or counterclockwise. Thank you for purchasing a NewAge Product! Please give us a call or visit online if you have any questions. Call 1.877.306.8930; for UK 0800.031.4069; e-mail at info@newageproducts.com...
  • Page 119 Care and Maintenance of your Stainless Steel Cabinets Perform Regular Maintenance Wash regularly with clean fresh water, mild detergent and a micro fi ber cloth. After washing rinse in clean water and wipe the surface dry with your cloth remembering to go with the grain on brushed stainless steel.
  • Page 120 1.877.306.8930; au R.-U., composer le 0800.031.4069; ou envoyer un courriel à l’adresse info@newageproducts.com. ATTENTION : Est votre armoire ARRÊT endommagée? Avez vous besoin d’aide ou de pièces de rechange? Contactez NewAge Products a 1-877-306-8930; ou support@newageproducts. com. Ne pas retourner au détaillant. IM-OKC1.06A-02...
  • Page 121 Capacité Plans de travail de poids Plan de travail de 32 po — s’adapte sur une armoire Plan de travail de 56 po — s’adapte sur une armoire et le coin frigo Plan de travail de 64 po — s’adapte sur deux armoires Plan de travail de 88 po —...

  • Page 122: Pièces Fournies

    Déballage • Pour commencer, posez l’emballage sur une surface plane protégée. • Enlevez tous les matériaux d’emballage en carton et en mousse, ainsi que les sacs de plastique transparent. • Jetez ou recyclez tous les matériaux d’emballage. • Vérifi ez tout le contenu de la boîte et assemblez tous les outils requis. Voir les rubriques intitulées « Pièces fournies » et «...

  • Page 123: Garantie Limitée

    Sous réserve des limitations et des exclusions énoncées ci-dessous ou dans la documentation d’un autre produit, NewAge garantit à l’acheteur initial que (1) les surfaces du produit seront exemptes de défaut pendant trois ans après la date d’achat, (2) les glissières de tiroir seront exemptes de défaut pendant deux ans après la date d’achat, et (3) l’intégrité...

  • Page 124: Outils Requis

    NewAge sont conçues pour résister aux intempéries et être stables aux UV. Le matériau d’acier inoxydable 304 qui est utilisé dans la fabrication des armoires de cuisine extérieure NewAge est très résistant à la rouille, mais le chlore de piscine qui est présent dans l’air ou le sel présent dans l’air marin peut faire rouiller la surface;...

  • Page 125: Installation Des Poignées

    Installation des poignées Aligner la poignée sur les trous Pièces requises. de la porte ou du tiroir. boulon de la poignées poignée en aluminium M4 x 25mm Serrer la vis.
  • Page 126 Nivellement de l’amoire Tournez dans le sens horaire pour Faites basculer pour accéder soulever le niveleur Lower Height Raise Height Faites basculer pour accéder Tournez dans le sens horaire pour ˜otte et vériÿez son niveau hauteur du niveleur. Raise Height Lower Height Répéter les étapes 1 à...
  • Page 127 Fixation des armoires (les unes aux autres) Enlevez les bouchons en plastique Pièces requises des armoires. 4 X écrous 4 X Hex Bolt hexagonaux (M6) (M6 x 50mm”) Alignez les boulons, puis serrez-les légèrement. Mettez les armoires de niveau, puis resserrez tous les boulons.
  • Page 128 Installation du la Bonbonne Tournez le boulon de l'écrou papillon jusqu'à ce que les anneaux de serrage Placez la bonbonne dans l'anneau qui se trouve sous le tiroir soit bien du tiroir pour la bonbonne. fixé à la bonbonne. Une fois le plateau de bonbonne est enfoncé...
  • Page 129 Installation double côté brûleur Installation du brûleur sur une armoire de brûleur individuelle Fixez le brûleurà l'armoire eninsérant quatre vis à tête plate M6x45 mm dans les trous de montage quis'alignent Placez DSB au-dessous de l'armoire. avec les écrous insérés sur le brûleurà. Des vis à...
  • Page 130 Pour ajuster l’interstice entre les portes et le cadre, tourner la vis (B) dans le sens des aiguilles d’une montre ou dans le sens inverse des aiguilles d’une montre. Merci d’avoir acheté un produit NewAge! Veuillez nous appeler ou consulter notre site Web si vous avez la moindre question.
  • Page 131 Entretien et maintenance de votre aluminium et armoires Entretien régulier Laver régulièrement avec de l’eau fraîche et propre , un détergent doux et un on en micr bres . Après lavage rinçage à l’eau propre et sécher la surface avec votre souvenir en tissu pour sécher le verre et la surface en aluminium .
  • Page 132 For assistance, call 1.877.306.8930; for U.K 0800.031.4069: e-mail at info@newageproducts.com. ATTENTION : Is your cabinet damaged? STOP Need help or spare parts? For fastest service, contact NewAge Products at 1-877-306-8930; or support@newageproducts.com. Do not return to the retailer. IM-OKC1.07A-01 REV 1.1...

  • Page 133: Weight Capacity

    Weight Worktops Capacity 32" Worktop. Fits over 1 Cabinet lbs. 56 " Worktop. Fits over 1 Cabinet & Fridge nook. lbs. 64" Worktop. Fits over 2 Cabinets lbs. 88" Worktop. Fits over 2 Cabinets lbs. & Fridge nook. 32" - 2 Door Cabinet 96"...

  • Page 134: Parts Supplied

    Unpacking • Begin by placing the package on a protected fl at surface. • Remove all cardboard, foam packaging material and clear plastic bags. • Dispose / recycle all packaging materials. • Verify all the contents in the box and gather the required tools. See “Parts” and “Tools Needed” in the list below. Parts Supplied 2 Door Cabinet...

  • Page 135: Limited Warranty

    Customer must pay for shipping costs associated with any replacement product or parts. This limited warranty is limited to product replacement only. In no event will NewAge be liable for special, indirect, or consequential damages. This limited warranty is available to the initial purchaser only and is not transferable. Proof of purchase and additional information regarding the defect may be required at NewAge’s discretion.

  • Page 136: Tools Needed

    UV stable. The 304 stainless steel material used in the construction of NewAge Outdoor Kitchen Cabinets is highly rust resistant, however, chlorine in the air from swimming pools or the salt from sea air may cause surface rust to appear and even create some pitting corrosion if left on the product.

  • Page 137: Installing The Handles

    Installing the Handles Align handle to holes on doors Parts Needed. or drawers. Handle Handle Bolt M4 x 25mm Screw in bolts.
  • Page 138 Adjusting The Levelers Rotate Leveler counter clockwise Flip over Cabinet to reveal bottom to raise height Lower Height Raise Height Rotate Leveler clockwise to Flip over Cabinet to Check for Level lower height Raise Height Lower Height Repeat Steps 1-3 if required Level Cabinet.
  • Page 139 Fastening Cabinets(to each other) Remove plastic caps from cabinets. Parts Needed. 4 X Hex Nut(M6) 4 X Hex Bolt (M6 x 50mm) Align bolts, tighten lightly. Level cabinets and tighten all bolts.
  • Page 140 Mounting the Worktop Stand cabinet upright. Place worktop over cabinets. Insert the worktop bolt heads Push worktop in to lock. into the keyhole shape slots. Optional: Repeat steps 2-5 for mounting Tighten screws to secure cabi- nets. larger worktops.
  • Page 141 Inserting Cabinet Shelves Open cabinet doors. Attach shelf clips to desired height. Begin with shelf being level. Insert and position above shelf clips. Install remaining shelves. Lower shelf down onto shelf clips.

  • Page 142: Adjusting The Door Hinges

    To adjust the gap between the doors and frame, turn the screw (B) clockwise or counterclockwise. Thank you for purchasing a NewAge Product! Please give us a call or visit online if you have any questions. Call 1.877.306.8930; for UK 0800.031.4069; e-mail at info@newageproducts.com...
  • Page 143 Care and Maintenance of your Stainless Steel Cabinets Perform Regular Maintenance Wash regularly with clean fresh water, mild detergent and a micro fi ber cloth. After washing rinse in clean water and wipe the surface dry with your cloth remembering to go with the grain on brushed stainless steel.
  • Page 144 0800.031.4069; ou envoyer un courriel à l’adresse info@newageproducts.com. ATTENTION : Est votre armoire ARRÊT endommagée? Avez vous besoin d’aide ou de pièces de rechange? Contactez NewAge Products a 1-877-306-8930; ou support@newageproducts. com. Ne pas retourner au détaillant. IM-OKC1.07A-01 REV 1.1...
  • Page 145 Capacité Plans de travail de poids Plan de travail de 32 po — s’adapte sur une armoire lbs. Plan de travail de 56 po — s’adapte sur une armoire et le coin frigo lbs. Plan de travail de 64 po — s’adapte sur deux armoires lbs.

  • Page 146: Pièces Fournies

    Déballage • Pour commencer, posez l’emballage sur une surface plane protégée. • Enlevez tous les matériaux d’emballage en carton et en mousse, ainsi que les sacs de plastique transparent. • Jetez ou recyclez tous les matériaux d’emballage. • Vérifi ez tout le contenu de la boîte et assemblez tous les outils requis. Voir les rubriques intitulées « Pièces fournies » et «...

  • Page 147: Garantie Limitée

    Sous réserve des limitations et des exclusions énoncées ci-dessous ou dans la documentation d’un autre produit, NewAge garantit à l’acheteur initial que (1) les surfaces du produit seront exemptes de défaut pendant trois ans après la date d’achat, (2) les glissières de tiroir seront exemptes de défaut pendant deux ans après la date d’achat, et (3) l’intégrité...

  • Page 148: Outils Requis

    NewAge sont conçues pour résister aux intempéries et être stables aux UV. Le matériau d’acier inoxydable 304 qui est utilisé dans la fabrication des armoires de cuisine extérieure NewAge est très résistant à la rouille, mais le chlore de piscine qui est présent dans l’air ou le sel présent dans l’air marin peut faire rouiller la surface;...

  • Page 149: Installation Des Poignées

    Installation des poignées Aligner la poignée sur les trous Pièces requises. de la porte ou du tiroir. boulon de la poignées poignée en aluminium M4 x 25mm Serrer la vis.
  • Page 150 Nivellement de l’amoire Tournez dans le sens horaire pour Faites basculer pour accéder soulever le niveleur Lower Height Raise Height Faites basculer pour accéder Tournez dans le sens horaire pour otte et véri ez son niveau hauteur du niveleur. Raise Height Lower Height Répéter les étapes 1 à...
  • Page 151 Fixation des armoires (les unes aux autres) Enlevez les bouchons en plastique Pièces requises des armoires. 4 X écrous 4 X Hex Bolt hexagonaux (M6) (M6 x 50mm”) Alignez les boulons, puis serrez-les légèrement. Mettez les armoires de niveau, puis resserrez tous les boulons.
  • Page 152 Installation du plan de travail Posez le plan de travail sur Remettez l’armoire debout. les armoires. Insérez les têtes des boulons du Poussez sur le plan de travail de plan de travail dans les encoch- façon à le verrouiller en place. es en trou de serrure.

  • Page 153: Installation Des Étagères

    Installation des étagères Ouvrez les portes de l’armoire. Fixez les taquets à la hauteur voulue. Insérez l’étagère dans l’armoire et Assurez-vous que l’étagère placez-la au-dessus des taquets. est de niveau. Installez les autres étagères. Déposez l’étagère sur les taquets.
  • Page 154 Pour ajuster l’interstice entre les portes et le cadre, tourner la vis (B) dans le sens des aiguilles d’une montre ou dans le sens inverse des aiguilles d’une montre. Merci d’avoir acheté un produit NewAge! Veuillez nous appeler ou consulter notre site Web si vous avez la moindre question.
  • Page 155 Entretien des armoires en acier inoxydable Faites régulièrement l’entretien – Lavez régulièrement les armoires avec de l’eau claire, un détergent doux et un chiff on microfi bre. Rincez ensuite à l’eau claire et essuyez la surface avec le chiff on, en suivant le grain de l’acier inoxy- dable brossé.
  • Page 156 For assistance, call 1.877.306.8930; for U.K 0800.031.4069: e-mail at info@newageproducts.com. ATTENTION : Is your cabinet damaged? STOP Need help or spare parts? For fastest service, contact NewAge Products at 1-877-306-8930; or support@newageproducts.com. Do not return to the retailer. IM-OKC1.08A-04 REV 4.1...

  • Page 157: Weight Capacity

    Weight Worktops Capacity 32" Worktop. Fits over 1 Cabinet lbs. 56 " Worktop. Fits over 1 Cabinet & Fridge nook. lbs. 64" Worktop. Fits over 2 Cabinets 88" Worktop. Fits over 2 Cabinets lbs. & Fridge nook. 32" - Sink Cabinet 96"...

  • Page 158: Parts Supplied

    Unpacking • Begin by placing the package on a protected fl at surface. • Remove all cardboard, foam packaging material and clear plastic bags. • Dispose / recycle all packaging materials. • Verify all the contents in the box and gather the required tools. See “Parts” and “Tools Needed” in the list below. Parts Supplied Sink Cabinet...

  • Page 159: Tools Needed

    Discoloration due to the high heat, for example beside a grill, is a trait of stainless steel and is not covered. Surface rust resulting from acid rain or environmental chemicals are not covered. (Please see maintenance information to combat surface rust). NewAge outdoor powder coated fi n is hes are designed to withstand weathering and are UV stable.

  • Page 160: Limited Warranty

    Customer must pay for shipping costs associated with any replacement product or parts. This limited warranty is limited to product replacement only. In no event will NewAge be liable for special, indirect, or consequential damages. This limited warranty is available to the initial purchaser only and is not transferable. Proof of purchase and additional information regarding the defect may be required at NewAge’s discretion.

  • Page 161: Installing The Handles

    Installing the Handles Align handle to holes on doors Parts Needed. or drawers. Handle Handle Bolt M4 x 25mm Screw in bolts.
  • Page 162 Adjusting The Levelers Rotate Leveler counter clockwise Flip over Cabinet to reveal bottom to raise height Lower Height Raise Height Rotate Leveler clockwise to Flip over Cabinet to Check for Level lower height Raise Height Lower Height Repeat Steps 1-3 if required Level Cabinet.
  • Page 163 Inserting Cabinets Shelf Open cabinet doors. Attach shelf clips to desired height. Begin with shelf being level. Insert and position over clips. Lower shelf down onto shelf clips.
  • Page 164 Fastening Cabinets Remove plastic caps from cabinets. Parts Needed. 4 X Hex Nuts (M6) 4 X Hex Bolts (M6 x 50mm) Align bolts, tighten lightly. Level cabinets and tighten all bolts.

  • Page 165: Adjusting The Door Hinges

    To adjust the gap between the doors and frame, turn the screw (B) clockwise or counterclockwise. Thank you for purchasing a NewAge Product! Please give us a call or visit online if you have any questions. Call 1.877.306.8930; for UK 0800.031.4069; e-mail at info@newageproducts.com...

  • Page 166: Plumbing Installation

    Plumbing Installation Locate the 3 pre slotted holes in the back of the cabinet. Using tin snips cut small webs to release the knockouts. Back View of Sink Cabinet. 1 2 3 Locate the 3 pre slotted holes in the bottom Bottom View of Sink Cabinet.
  • Page 167 Care and Maintenance of your Stainless Steel Sink Perform Regular Maintenance Wash regularly with clean fresh water, mild detergent and a micro fi ber cloth. After washing rinse in clean water and wipe the surface dry with your cloth remembering to go with the grain on brushed stainless steel.
  • Page 168 0800.031.4069; ou envoyer un courriel à l’adresse info@newageproducts.com. ATTENTION : Est votre armoire ARRÊT endommagée? Avez vous besoin d’aide ou de pièces de rechange? Contactez NewAge Products a 1-877-306-8930; ou support@newageproducts. com. Ne pas retourner au détaillant. IM-OKC1.08A-04 REV 4.1...
  • Page 169 Capacité Plans de travail de poids Plan de travail de 32 po — s’adapte sur une armoire lbs. Plan de travail de 56 po — s’adapte sur une armoire et le coin frigo Plan de travail de 64 po — lbs.
  • Page 170 Déballage • Pour commencer, posez l’emballage sur une surface plane protégée. • Enlevez tous les matériaux d’emballage en carton et en mousse, ainsi que les sacs de plastique transparent. • Jetez ou recyclez tous les matériaux d’emballage. • Vérifi ez tout le contenu de la boîte et assemblez tous les outils requis. Voir les rubriques intitulées « Pièces fournies » et «...

  • Page 171: Garantie Limitée

    Sous réserve des limitations et des exclusions énoncées ci-dessous ou dans la documentation d’un autre produit, NewAge garantit à l’acheteur initial que (1) les surfaces du produit seront exemptes de défaut pendant trois ans après la date d’achat, (2) les glissières de tiroir seront exemptes de défaut pendant deux ans après la date d’achat, et (3) l’intégrité...

  • Page 172: Outils Requis

    NewAge sont conçues pour résister aux intempéries et être stables aux UV. Le matériau d’acier inoxydable 304 qui est utilisé dans la fabrication des armoires de cuisine extérieure NewAge est très résistant à la rouille, mais le chlore de piscine qui est présent dans l’air ou le sel présent dans l’air marin peut faire rouiller la surface;...

  • Page 173: Installation Des Poignées

    Installation des poignées Align handle to holes on doors Pièces requises. or drawers. boulon de la manipuler poignée M4 x 25mm Serrer la vis.
  • Page 174 Nivellement de l’amoire Tournez dans le sens horaire pour Faites basculer pour accéder soulever le niveleur Lower Height Raise Height Faites basculer pour accéder Tournez dans le sens horaire pour otte et véri ez son niveau hauteur du niveleur. Raise Height Lower Height Répéter les étapes 1 à...
  • Page 175 Fixation des armoires (les unes aux autres) Enlevez les bouchons en plastique Pièces requises des armoires. 4 X écrous 4 X boulons à tête hexagonale hexagonaux (M6) (M6 x 50mm) Alignez les boulons, puis serrez-les légèrement. Mettez les armoires de niveau, puis resserrez tous les boulons.
  • Page 176 Installation du plan de travail Posez le plan de travail sur Remettez l’armoire debout. les armoires. Insérez les têtes des boulons du Poussez sur le plan de travail de plan de travail dans les encoch- façon à le verrouiller en place. es en trou de serrure.
  • Page 177 Installation des étagères Ouvrez les portes de l’armoire. Fixez les taquets à la hauteur voulue. Insérez l’étagère dans l’armoire et Assurez-vous que l’étagère placez-la au-dessus des taquets. est de niveau. Installez les autres étagères. Déposez l’étagère sur les taquets.
  • Page 178 Pour ajuster l’interstice entre les portes et le cadre, tourner la vis (B) dans le sens des aiguilles d’une montre ou dans le sens inverse des aiguilles d’une montre. Merci d’avoir acheté un produit NewAge! Veuillez nous appeler ou consulter notre site Web si vous avez la moindre question.
  • Page 179 Installation de la plomberie Trouver les 3 trous déjà percés à l’arrière de l’armoire. Avec une cisaille de ferblantier, faire de petites incisions pour dégager les alvéoles défonçables. Arrière de l’armoire sous évier 1 2 3 Trouver les 3 trous déjà dessous de l’armoire. de l’ar- Dessous de l’armoire sous évier moire.
  • Page 180 Entretien des armoires en acier inoxydable Faites régulièrement l’entretien – Lavez régulièrement les armoires avec de l’eau claire, un détergent doux et un chiff on microfi bre. Rincez ensuite à l’eau claire et essuyez la surface avec le chiff on, en suivant le grain de l’acier inoxy- dable brossé.
  • Page 181 1.877.306.8930; for U.K 0800.031.4069: e-mail at info@newageproducts.com. ATTENTION : Is your cabinet damaged? STOP Need help or spare parts? For fastest service, contact NewAge Products at 1-877-306-8930; or support@newageproducts.com. Do not return to the retailer. SKU# 65002 IM-OKC1.09A-03 Rev 3.2...

  • Page 182: Weight Capacity

    Weight Worktops Capacity lbs. 56” Worktop. Fits over 1 Cabinet & Fridge nook. lbs. 64” Worktop. Fits over 2 Cabinets lbs. 88” Worktop. Fits over 2 Cabinets lbs. & Fridge nook. 32” - 3 Drawer Cabinet 96” Worktop. Fits over 3 Cabinets Max 425 lbs.

  • Page 183: Parts Supplied

    Unpacking at surface. • Remove all cardboard, foam packaging material and clear plastic bags. • Dispose / recycle all packaging materials. • Verify all the contents in the box and gather the required tools. See “Parts” and “Tools Needed” in the list below. Parts Supplied 3 Drawer Cabinet...

  • Page 184: Limited Warranty

    Customer must pay for shipping costs associated with any replacement product or parts. This limited warranty is limited to product replacement only. In no event will NewAge be liable for special, indirect, or consequential damages. This limited warranty is available to the initial purchaser only and is not transferable. Proof of purchase and additional information regarding the defect may be required at NewAge’s discretion.

  • Page 185: Tools Needed

    UV stable. The 304 stainless steel material used in the construction of NewAge Outdoor Kitchen Cabinets is highly rust resistant, however, chlorine in the air from swimming pools or the salt from sea air may cause surface rust to appear and even create some pitting corrosion if left on the product.
  • Page 186 Installing the Drawers Removing Drawers. Right Side Left Side Slide Out Inserting Drawers. Slide In Align Rails...

  • Page 187: Installing The Handles

    Installing the Handles Align handle to holes on doors Parts Needed. or drawers. Handles Handle Bolts (M4 x 25mm) Screw in bolts.
  • Page 188 Adjusting The Levelers Rotate Leveler counter clockwise Flip over Cabinet to reveal bottom to raise height Lower Height Raise Height Rotate Leveler clockwise to Flip over Cabinet to Check for Level lower height Raise Height Lower Height Repeat Steps 1-3 if required Level Cabinet.
  • Page 189 Floor Place Marking template on your Parts Needed. indicating where to place your cabinet. 1 X Measuring Tape 1 X Pencil Hammer drill and bit 6 X Tapcon Screws 2 X Hold down Brackets 6 X Wood Screws 1 x Marking Template Mark 6 drill locations using Step 1 Drill Floor in marked positions...
  • Page 190 Note: Fastening Cabinets All drawers must be removed prior to fastening cabinets together. Remove plastic caps from cabinets. Parts Needed. 4 X Hex Nut (M6) 4 X Hex Bolt (M6 x 50mm) Align bolts, tighten lightly. Level cabinets and tighten all bolts.
  • Page 191 Mounting the Worktop Stand cabinet. Place worktop over cabinets. Insert the worktop bolt heads Push worktop in to lock. into the keyhole shape slots. Optional: Repeat steps 2-5 for mounting Tighten bolts to secure cabinets. larger worktops.
  • Page 192 Care and Maintenance of your Stainless Steel Cabinets Perform Regular Maintenance Wash regularly with clean fresh water, mild detergent and a micro fi ber cloth. After washing rinse in clean water and wipe the surface dry with your cloth remembering to go with the grain on brushed stainless steel.
  • Page 193 0800.031.4069; ou envoyer un courriel à l’adresse info@newageproducts.com. ATTENTION : Est votre armoire ARRÊT endommagée? Avez vous besoin d’aide ou de pièces de rechange? Contactez NewAge Products a 1-877-306-8930; ou support@newageproducts. com. Ne pas retourner au détaillant. SKU# 65002 IM-OKC1.09A-03 Rev 3.2...

  • Page 194: Pièces Fournies

    Déballage • Pour commencer, posez l’emballage sur une surface plane protégée. • Enlevez tous les matériaux d’emballage en carton et en mousse, ainsi que les sacs de plastique transparent. • Jetez ou recyclez tous les matériaux d’emballage. ez tout le contenu de la boîte et assemblez tous les outils requis. Voir les rubriques intitulées « Pièces fournies » et «...

  • Page 195: Garantie Limitée

    Sous réserve des limitations et des exclusions énoncées ci-dessous ou dans la documentation d’un autre produit, NewAge garantit à l’acheteur initial que (1) les surfaces du produit seront exemptes de défaut pendant trois ans après la date d’achat, (2) les glissières de tiroir seront exemptes de défaut pendant deux ans après la date d’achat, et (3) l’intégrité...

  • Page 196: Outils Requis

    NewAge sont conçues pour résister aux intempéries et être stables aux UV. Le matériau d’acier inoxydable 304 qui est utilisé dans la fabrication des armoires de cuisine extérieure NewAge est très résistant à la rouille, mais le chlore de piscine qui est présent dans l’air ou le sel présent dans l’air marin peut faire rouiller la surface;...

  • Page 197: Installation Des Poignées

    Installation des poignées Align handle to holes on doors Pièces requises. or drawers. boulon de la poignées en poignée M4 x 25mm aluminium Serrer la vis.

  • Page 198: Installation Des Tiroirs

    Installation des tiroirs Retrait des tiroirs Côté droit Right Side Côté gauche Retirez le tiroir Left Side Slide Out Insertion des tiroirs Alignez les coulisses Retirez le tiroir Slide In Align Rails...
  • Page 199 Nivellement de l’amoire Tournez dans le sens horaire pour Faites basculer pour accéder soulever le niveleur Lower Height Raise Height Faites basculer pour accéder Tournez dans le sens horaire pour otte et véri ez son niveau hauteur du niveleur. Raise Height Lower Height Répéter les étapes 1 à...
  • Page 200 Fixations des supports d’antibasculement au sol Placez le gabarit de marquage sur le plancher où l’armoire doit être Pièces nécessaires placée. 1 X Ruban à 1 X Crayon 1 X Vis à bois mesurer Vis de Tapcon 1 X Marteau 2 X Support de sol perforateur et Gabarit de plancher...
  • Page 201 Fixation des armoires (les unes aux autres) Enlevez les bouchons en plastique Pièces requises des armoires. 4 x écrous 4 x boulons à tête hexagonaux (M6) hexagonale Alignez les boulons, puis serrez-les légèrement. Mettez les armoires de niveau, puis resserrez tous les boulons.
  • Page 202 Installation du plan de travail Posez le plan de travail sur Remettez l’armoire debout. les armoires. Insérez les têtes des boulons du Poussez sur le plan de travail de plan de travail dans les encoch- façon à le verrouiller en place. es en trou de serrure.
  • Page 203 Entretien des armoires en acier inoxydable Faites régulièrement l’entretien – Lavez régulièrement les armoires avec de l’eau claire, un détergent doux et un chiff on microfi bre. Rincez ensuite à l’eau claire et essuyez la surface avec le chiff on, en suivant le grain de l’acier inoxy- dable brossé.
  • Page 204 For assistance, call 1.877.306.8930; for U.K 0800.031.4069: e-mail at info@newageproducts.com. ATTENTION : Is your cabinet damaged? STOP Need help or spare parts? For fastest service, contact NewAge Products at 1-877-306-8930; or support@newageproducts.com. Do not return to the retailer. IM-OKC1.10A-02 REV 2.1...

  • Page 205: Weight Capacity

    Weight Worktops Capacity 32" Worktop. Fits over 1 Cabinet lbs. 56 " Worktop. Fits over 1 Cabinet & Fridge nook. lbs. 64" Worktop. Fits over 2 Cabinets 88" Worktop. Fits over 2 Cabinets lbs. & Fridge nook. 32" - SS Split Cabinet 96"...
  • Page 206 Unpacking • Begin by placing the package on a protected at surface. • Remove all cardboard, foam packaging material and clear plastic bags. • Dispose / recycle all packaging materials. • Verify all the contents in the box and gather the required tools. See “Parts” and “Tools Needed” in the list below. Split Cabinet Height-Adjustable Levelers...

  • Page 207: Limited Warranty

    Customer must pay for shipping costs associated with any replacement product or parts. This limited warranty is limited to product replacement only. In no event will NewAge be liable for special, indirect, or consequential damages. This limited warranty is available to the initial purchaser only and is not transferable. Proof of purchase and additional information regarding the defect may be required at NewAge’s discretion.

  • Page 208: Tools Needed

    UV stable. The 304 stainless steel material used in the construction of NewAge Outdoor Kitchen Cabinets is highly rust resistant, however, chlorine in the air from swimming pools or the salt from sea air may cause surface rust to appear and even create some pitting corrosion if left on the product.

  • Page 209: Installing The Handles

    Installing the Handles Align handle to holes on doors Parts Needed. or drawers. Handles Handle Bolts (M4 x 25mm) Tighten in bolts.
  • Page 210 Adjusting The Levelers Rotate Leveler counter clockwise Flip over Cabinet to reveal bottom to raise height Lower Height Raise Height Rotate Leveler clockwise to Flip over Cabinet to Check for Level lower height Raise Height Lower Height Repeat Steps 1-3 if required Level Cabinet.

  • Page 211: Installing The Drawer

    Installing the Drawer Inserting Drawer. Slide In Align Rails Removing Drawers. Right Side Left Side Slide Out...
  • Page 212 Note: Fastening Cabinets All drawers must be removed prior to fastening cabinets together. Remove plastic caps from cabinets. Parts Needed. 4 X Hex(M6) 4 X Hex Bolt (M6 x 50mm) Align bolts, tighten lightly. Level cabinets and tighten all bolts.
  • Page 213 Mounting the Worktop Stand cabinet upright. Place worktop over cabinets. Insert the worktop bolt heads Push worktop in to lock. into the keyhole shape slots. Optional: Repeat steps 2-5 for mounting Tighten screws to secure top. larger worktops.

  • Page 214: Adjusting The Door Hinges

    To adjust the gap between the doors and frame, turn the screw (B) clockwise or counterclockwise. Thank you for purchasing a NewAge Product! Please give us a call or visit online if you have any questions. Call 1.877.306.8930; for UK 0800.031.4069; e-mail at info@newageproducts.com...
  • Page 215 Care and Maintenance of your Stainless Steel Cabinets Perform Regular Maintenance Wash regularly with clean fresh water, mild detergent and a micro fi ber cloth. After washing rinse in clean water and wipe the surface dry with your cloth remembering to go with the grain on brushed stainless steel.
  • Page 216 0800.031.4069; ou envoyer un courriel à l’adresse info@newageproducts.com. ATTENTION : Est votre armoire ARRÊT endommagée? Avez vous besoin d’aide ou de pièces de rechange? Contactez NewAge Products a 1-877-306-8930; ou support@newageproducts. com. Ne pas retourner au détaillant. IM-OKC1.10A-02 REV 2.1...
  • Page 217 Capacité Plans de travail de poids Plan de travail de 32 po — s’adapte sur une armoire lbs. Plan de travail de 56 po — s’adapte sur une armoire et le coin frigo lbs. Plan de travail de 64 po — s’adapte sur deux armoires Plan de travail de 88 po —...

  • Page 218: Pièces Fournies

    Déballage • Pour commencer, posez l’emballage sur une surface plane protégée. • Enlevez tous les matériaux d’emballage en carton et en mousse, ainsi que les sacs de plastique transparent. • Jetez ou recyclez tous les matériaux d’emballage. • Vérifi ez tout le contenu de la boîte et assemblez tous les outils requis. Voir les rubriques intitulées ”Pièces fournies “et “Outils requis “...

  • Page 219: Garantie Limitée

    Sous réserve des limitations et des exclusions énoncées ci-dessous ou dans la documentation d’un autre produit, NewAge garantit à l’acheteur initial que (1) les surfaces du produit seront exemptes de défaut pendant trois ans après la date d’achat, (2) les glissières de tiroir seront exemptes de défaut pendant deux ans après la date d’achat, et (3) l’intégrité...

  • Page 220: Outils Requis

    NewAge sont conçues pour résister aux intempéries et être stables aux UV. Le matériau d’acier inoxydable 304 qui est utilisé dans la fabrication des armoires de cuisine extérieure NewAge est très résistant à la rouille, mais le chlore de piscine qui est présent dans l’air ou le sel présent dans l’air marin peut faire rouiller la surface;...

  • Page 221: Installation Des Poignées

    Installation des poignées 2. Retourner l’armoire à l’envers. Pièces requis- les traverses. manipuler boulon de la poignée M4 x 25mm Repérer les trous...
  • Page 222 Nivellement de l’amoire Tournez dans le sens horaire pour Faites basculer pour accéder soulever le niveleur Lower Height Raise Height Faites basculer pour accéder Tournez dans le sens horaire pour otte et véri ez son niveau hauteur du niveleur. Raise Height Lower Height Répéter les étapes 1 à...

  • Page 223: Installation Des Tiroirs

    Installation des tiroirs Retrait des tiroirs Retirez le tiroir Alignez les coulisses Slide In Align Rails Insertion des tiroirs Côté droit Right Side Côté gauche Retirez le tiroir Left Side Slide Out...
  • Page 224 Remarque: Fixation des armoires Tous les tiroirs doivent être enlevés avant d’ armoires de Enlevez les bouchons en plastique Pièces requises 4 X écrous 4 X boulon à tête hex-agonaux hexagonale (M6) (M6 x 50mm) Alignez les boulons, puis serrez-les légèrement. Mettez les armoires de niveau, puis...
  • Page 225 Installation du plan de travail Posez le plan de travail sur Remettez l’armoire debout. les armoires. Insérez les têtes des boulons du Poussez sur le plan de travail de façon à le plan de travail dans les encoch- verrouiller en place. Facultatif : Répétez les étapes 2 à...
  • Page 226 Pour ajuster l’interstice entre les portes et le cadre, tourner la vis (B) dans le sens des aiguilles d’une montre ou dans le sens inverse des aiguilles d’une montre. Merci d’avoir acheté un produit NewAge! Veuillez nous appeler ou consulter notre site Web si vous avez la moindre question.
  • Page 227 Entretien des armoires en acier inoxydable Faites régulièrement l’entretien – Lavez régulièrement les armoires avec de l’eau claire, un détergent doux et un chiff on microfi bre. Rincez ensuite à l’eau claire et essuyez la surface avec le chiff on, en suivant le grain de l’acier inoxy- dable brossé.
  • Page 228 For assistance, call 1.877.306.8930; for U.K 0800.031.4069: e-mail at info@newageproducts.com. ATTENTION : Is your cabinet damaged? STOP Need help or spare parts? For fastest service, contact NewAge Products at 1-877-306-8930; or support@newageproducts.com. Do not return to the retailer. IM-OKC1.11A-04 REV 4.1...

  • Page 229: Weight Capacity

    Weight Worktops Capacity 32" Worktop. Fits over 1 Cabinet lbs. 56 " Worktop. Fits over 1 Cabinet & Fridge nook. lbs. 64" Worktop. Fits over 2 Cabinets 88" Worktop. Fits over 2 Cabinets lbs. & Fridge nook. 32" - SS Bar Cabinet 96"...
  • Page 230 Unpacking • Begin by placing the package on a protected at surface. • Remove all cardboard, foam packaging material and clear plastic bags. • Dispose / recycle all packaging materials. • Verify all the contents in the box and gather the required tools. See “Parts” and “Tools Needed” in the list below. 3 Bar Cabinet Height-Adjustable Levelers...

  • Page 231: Limited Warranty

    Customer must pay for shipping costs associated with any replacement product or parts. This limited warranty is limited to product replacement only. In no event will NewAge be liable for special, indirect, or consequential damages. This limited warranty is available to the initial purchaser only and is not transferable. Proof of purchase and additional information regarding the defect may be required at NewAge’s discretion.

  • Page 232: Tools Needed

    UV stable. The 304 stainless steel material used in the construction of NewAge Outdoor Kitchen Cabinets is highly rust resistant, however, chlorine in the air from swimming pools or the salt from sea air may cause surface rust to appear and even create some pitting corrosion if left on the product.

  • Page 233: Installing The Handles

    Installing the Handles Align handle to holes on doors Parts Needed. or drawers. Handles Handle Bolts (M4 x 25mm) Tighten in bolts.
  • Page 234 Adjusting The Levelers Rotate Leveler counter clockwise Flip over Cabinet to reveal bottom to raise height Lower Height Raise Height Rotate Leveler clockwise to Flip over Cabinet to Check for Level lower height Raise Height Lower Height Repeat Steps 1-3 if required Level Cabinet.

  • Page 235: Removing Drawers

    Installing the Drawer Inserting Drawer. Slide In Align Rails Removing Drawers. Right Side Left Side Slide Out...
  • Page 236 Note: Fastening Cabinets All drawers must be removed prior to fastening cabinets together. Remove plastic caps from cabinets. Parts Needed. 4 X Hex(M6) 4 X Hex Bolt (M6 x 50mm) Align bolts, tighten lightly. Level cabinets and tighten all bolts.
  • Page 237 Mounting the Worktop Stand cabinet upright. Place worktop over cabinets. Insert the worktop bolt heads Push worktop in to lock. into the keyhole shape slots. Optional: Repeat steps 2-5 for mounting Tighten screws to secure top. larger worktops.

  • Page 238: Adjusting The Door Hinges

    To adjust the gap between the doors and frame, turn the screw (B) clockwise or counterclockwise. Thank you for purchasing a NewAge Product! Please give us a call or visit online if you have any questions. Call 1.877.306.8930; for UK 0800.031.4069; e-mail at info@newageproducts.com...
  • Page 239 Wine Rack, Ice Tray and Garbage Bin Installation Open Doors. Set rack clips in the Set rack on top of 4 clips at the same desired slot locations on the level height. Store beverage bottles. upright posts. Remove and install beverage chilling Slide beverage chilling tray into/out of tray with formed metal edge.
  • Page 240 Care and Maintenance of your Stainless Steel Cabinets Perform Regular Maintenance Wash regularly with clean fresh water, mild detergent and a micro fi ber cloth. After washing rinse in clean water and wipe the surface dry with your cloth remembering to go with the grain on brushed stainless steel.
  • Page 241 0800.031.4069; ou envoyer un courriel à l’adresse info@newageproducts.com. ATTENTION : Est votre armoire ARRÊT endommagée? Avez vous besoin d’aide ou de pièces de rechange? Contactez NewAge Products a 1-877-306-8930; ou support@newageproducts. com. Ne pas retourner au détaillant. IM-OKC1.11A-04 REV 4.1...
  • Page 242 Capacité Plans de travail de poids Plan de travail de 32 po — s’adapte sur une armoire lbs. Plan de travail de 56 po — s’adapte sur une armoire et le coin frigo lbs. Plan de travail de 64 po — s’adapte sur deux armoires Plan de travail de 88 po —...

  • Page 243: Pièces Fournies

    Déballage • Pour commencer, posez l’emballage sur une surface plane protégée. • Enlevez tous les matériaux d’emballage en carton et en mousse, ainsi que les sacs de plastique transparent. • Jetez ou recyclez tous les matériaux d’emballage. • Vérifi ez tout le contenu de la boîte et assemblez tous les outils requis. Voir les rubriques intitulées ”Pièces fournies “et “Outils requis “...

  • Page 244: Garantie Limitée

    Sous réserve des limitations et des exclusions énoncées ci-dessous ou dans la documentation d’un autre produit, NewAge garantit à l’acheteur initial que (1) les surfaces du produit seront exemptes de défaut pendant trois ans après la date d’achat, (2) les glissières de tiroir seront exemptes de défaut pendant deux ans après la date d’achat, et (3) l’intégrité...

  • Page 245: Outils Requis

    NewAge sont conçues pour résister aux intempéries et être stables aux UV. Le matériau d’acier inoxydable 304 qui est utilisé dans la fabrication des armoires de cuisine extérieure NewAge est très résistant à la rouille, mais le chlore de piscine qui est présent dans l’air ou le sel présent dans l’air marin peut faire rouiller la surface;...

  • Page 246: Installation Des Poignées

    Installation des poignées 2. Retourner l’armoire à l’envers. Pièces requis- les traverses. manipuler boulon de la poignée M4 x 25mm Repérer les trous...
  • Page 247 Nivellement de l’amoire Tournez dans le sens horaire pour Faites basculer pour accéder soulever le niveleur Lower Height Raise Height Faites basculer pour accéder Tournez dans le sens horaire pour otte et véri ez son niveau hauteur du niveleur. Raise Height Lower Height Répéter les étapes 1 à...

  • Page 248: Installation Des Tiroirs

    Installation des tiroirs Retrait des tiroirs Retirez le tiroir Alignez les coulisses Slide In Align Rails Insertion des tiroirs Côté droit Right Side Côté gauche Retirez le tiroir Left Side Slide Out...
  • Page 249 Remarque: Fixation des armoires Tous les tiroirs doivent être enlevés avant d’ armoires de Enlevez les bouchons en plastique Pièces requises 4 X écrous 4 X boulon à tête hex-agonaux hexagonale (M6) (M6 x 50mm) Alignez les boulons, puis serrez-les légèrement. Mettez les armoires de niveau, puis...
  • Page 250 Installation du plan de travail Posez le plan de travail sur Remettez l’armoire debout. les armoires. Insérez les têtes des boulons du Poussez sur le plan de travail de façon à le plan de travail dans les encoch- verrouiller en place. Facultatif : Répétez les étapes 2 à...
  • Page 251 Installation du porte-bouteilles, du bac à glace et des poubelles Ouvrir la porte. Poser les supports Poser le porte-bouteilles au sommet de du porte-bouteilles aux endroits dé- 4 supports installés à la même hauteur. sirés sur les montants verticaux. Ranger les bouteilles. Faire glisser le bac de refroidissement Retirer et installer le bac de refroid- sur le cadre amovible.
  • Page 252 Pour ajuster l’interstice entre les portes et le cadre, tourner la vis (B) dans le sens des aiguilles d’une montre ou dans le sens inverse des aiguilles d’une montre. Merci d’avoir acheté un produit NewAge! Veuillez nous appeler ou consulter notre site Web si vous avez la moindre question.
  • Page 253 Entretien des armoires en acier inoxydable Faites régulièrement l’entretien – Lavez régulièrement les armoires avec de l’eau claire, un détergent doux et un chiff on microfi bre. Rincez ensuite à l’eau claire et essuyez la surface avec le chiff on, en suivant le grain de l’acier inoxy- dable brossé.
  • Page 254 1.877.306.8930; for U.K 0800.031.4069: e-mail at info@newageproducts.com. ATTENTION : Is your cabinet damaged? STOP Need help or spare parts? For fastest service, contact NewAge Products at 1-877-306-8930; or support@newageproducts.com. Do not return to the retailer. SKU# 65010 IM-OKC1.12A-03 Rev 3.2...

  • Page 255: Weight Capacity

    Weight Worktops Capacity lbs. 56” Worktop. Fits over 1 Cabinet & Fridge nook. lbs. 64” Worktop. Fits over 2 Cabinets 88” Worktop. Fits over 2 Cabinets lbs. & Fridge nook. 28” - KAMADO Cabinet 96” Worktop. Fits over 3 Cabinets Max 475 lbs.

  • Page 256: Parts Supplied

    Unpacking • Begin by placing the package on a protected at surface. • Remove all cardboard, foam packaging material and clear plastic bags. • Dispose / recycle all packaging materials. • Verify all the contents in the box and gather the required tools. See “Parts” and “Tools Needed” in the list below. KAMADO Parts Supplied Cabinet...

  • Page 257: Limited Warranty

    Customer must pay for shipping costs associated with any replacement product or parts. This limited warranty is limited to product replacement only. In no event will NewAge be liable for special, indirect, or consequential damages. This limited warranty is available to the initial purchaser only and is not transferable. Proof of purchase and additional information regarding the defect may be required at NewAge’s discretion.

  • Page 258: Tools Needed

    UV stable. The 304 stainless steel material used in the construction of NewAge Outdoor Kitchen Cabinets is highly rust resistant, however, chlorine in the air from swimming pools or the salt from sea air may cause surface rust to appear and even create some pitting corrosion if left on the product.
  • Page 259 Installing the Drawers Removing Drawers. Right Side Left Side Slide Out Inserting Drawers. Slide In Align Rails...

  • Page 260: Installing The Handles

    Installing the Handles Align handle to holes on doors Parts Needed. or drawers. Handles Handle Bolts (M4 x 25mm) Screw in bolts.
  • Page 261 Adjusting The Levelers Flip over Cabinet to reveal bottom Parts Needed. 4 x Height-Adjustable Levelers Rotate leveler clockwise to lower Align levelers with nuts in corner height / tighten. Rotate leveler counter brackets. clockwise to raise height / loosen. Raise Height Lower Height Level Cabinet and repeat steps Flip over Cabinet to Check for Level...
  • Page 262 Note: Fastening Cabinets All drawers must be removed prior to fastening cabinets together. Remove plastic caps from cabinets. Parts Needed. 4 X Hex Nut (M6) 4 X Hex Bolt (M6 x 50mm) Align bolts, tighten lightly. Level cabinets and tighten all bolts.
  • Page 263 ing the anti tip brackets Drill with appropriate Determine the location of your cabinet drill bit for oor type Once both brackets are attached to the the back to engage brackets with the levelers using the appropriate driver bit Next step install Kamado into cabinet Both Levelers should now be captured by bracket...
  • Page 264 Installing the KAMADO into the cabinet Measure From Base of Kamado to Adjust shelf height to dimension from step 1, test rings for t, slide up for t. bottom of lid bracket at rear of unit. 18” 16” GROUND Select the diameter ring according Up to 3 people will be required to lift to Kamado size and test from step 2 up and place your Kamado into cabinet...
  • Page 265 Care and Maintenance of your Stainless Steel Cabinets Perform Regular Maintenance Wash regularly with clean fresh water, mild detergent and a micro fi ber cloth. After washing rinse in clean water and wipe the surface dry with your cloth remembering to go with the grain on brushed stainless steel.
  • Page 266 0800.031.4069; ou envoyer un courriel à l’adresse info@newageproducts.com. ATTENTION : Est votre armoire ARRÊT endommagée? Avez vous besoin d’aide ou de pièces de rechange? Contactez NewAge Products a 1-877-306-8930; ou support@newageproducts. com. Ne pas retourner au détaillant. SKU# 65010 IM-OKC1.12A-03 Rev 3.2...

  • Page 267: Pièces Fournies

    Déballage • Pour commencer, posez l’emballage sur une surface plane protégée. • Enlevez tous les matériaux d’emballage en carton et en mousse, ainsi que les sacs de plastique transparent. • Jetez ou recyclez tous les matériaux d’emballage. • Vé ez tout le contenu de la boîte et assemblez tous les outils requis. Voir les rubriques intitulées « Pièces fournies » et «...

  • Page 268: Garantie Limitée

    Sous réserve des limitations et des exclusions énoncées ci-dessous ou dans la documentation d’un autre produit, NewAge garantit à l’acheteur initial que (1) les surfaces du produit seront exemptes de défaut pendant trois ans après la date d’achat, (2) les glissières de tiroir seront exemptes de défaut pendant deux ans après la date d’achat, et (3) l’intégrité...

  • Page 269: Outils Requis

    NewAge sont conçues pour résister aux intempéries et être stables aux UV. Le matériau d’acier inoxydable 304 qui est utilisé dans la fabrication des armoires de cuisine extérieure NewAge est très résistant à la rouille, mais le chlore de piscine qui est présent dans l’air ou le sel présent dans l’air marin peut faire rouiller la surface;...
  • Page 270 Installation des tiroirs Retrait des tiroirs Côté droit Right Side Côté gauche Retirez le tiroir Left Side Slide Out Insertion des tiroirs Alignez les coulisses Retirez le tiroir Slide In Align Rails...

  • Page 271: Installation Des Poignées

    Installation des poignées Align handle to holes on doors Pièces requises. or drawers. boulon de la poignées en poignée M4 x 25mm aluminium Serrer la vis.
  • Page 272 Nivellement de l’amoire Faites basculer pour accéder Pièces requises 4 x Niveau Ajuster Tournez dans le sens horaire pour Aligner les niveleurs avec les soulever le niveleur. Tournez dans le écrous dans les cornières. sens horaire pour hauteur du niveleur Raise Height Lower Height Faites basculer pour accéder...
  • Page 273 Fixation des armoires (les unes aux autres) Enlevez les bouchons en plastique Pièces requises des armoires. 4 x écrous 4 x boulons à tête hexagonaux (M6) hexagonale Alignez les boulons, puis serrez-les légèrement. Mettez les armoires de niveau, puis resserrez tous les boulons.
  • Page 274 le matériel du sol. Prochaine étape installez le Kamado dans Les deux niveleurs de pieds devraient l’armoire. maintenant être capturés par les supports.
  • Page 275 L'installation d'un Kamado puis au Cabinet. Regler la hauteur de la tabletted’étape 1. Mesurer de la base du Kamado à la Vérifier que l’anneaux metallique est le correct base du charnière de couvercle dimension pour votre Kamado par ajustés en glissant vers le haut à...
  • Page 276 Entretien des armoires en acier inoxydable Faites régulièrement l’entretien – Lavez régulièrement les armoires avec de l’eau claire, un détergent doux et un chiff on microfi bre. Rincez ensuite à l’eau claire et essuyez la surface avec le chiff on, en suivant le grain de l’acier inoxy- dable brossé.
  • Page 277 For assistance, call 1.877.306.8930; for U.K 0800.031.4069: e-mail at info@newageproducts.com. ATTENTION : Is your cabinet damaged? STOP Need help or spare parts? For fastest service, contact NewAge Products at 1-877-306-8930; or support@newageproducts.com. Do not return to the retailer. 65013-INSTL-01-Rev.01...

  • Page 278: Weight Capacity

    Weight Worktops Capacity 32" Worktop. Fits over 1 Cabinet lbs. 56 " Worktop. Fits over 1 Cabinet & Fridge nook. lbs. 64" Worktop. Fits over 2 Cabinets lbs. 32" - Wall Cabinet 88" Worktop. Fits over 2 Cabinets Max 200 lbs. &...

  • Page 279: Parts Supplied

    Unpacking • Begin by placing the package on a protected fl at surface. • Remove all cardboard, foam packaging material and clear plastic bags. • Dispose / recycle all packaging materials. • Verify all the contents in the box and gather the required tools. See “Parts” and “Tools Needed” in the list below. Parts Supplied Wall Cabinet...

  • Page 280: Limited Warranty

    Customer must pay for shipping costs associated with any replacement product or parts. This limited warranty is limited to product replacement only. In no event will NewAge be liable for special, indirect, or consequential damages. This limited warranty is available to the initial purchaser only and is not transferable. Proof of purchase and additional information regarding the defect may be required at NewAge’s discretion.

  • Page 281: Tools Needed

    UV stable. The 304 stainless steel material used in the construction of NewAge Outdoor Kitchen Cabinets is highly rust resistant, however, chlorine in the air from swimming pools or the salt from sea air may cause surface rust to appear and even create some pitting corrosion if left on the product.

  • Page 282: Installing The Handles

    Installing the Handles Align handle to holes on door. Parts Needed. Handle Bolt Plated M4 x 25mm Aluminum Handle Screw in bolts.
  • Page 283 Securing Cabinets on Note: Do not load cabinet Studded Wall without first securing to the wall. Use stud finder to locate the Gather parts. studs and mark a line on the wall with a pencil at desired height. Wall Screw Wall Washer (¼”...
  • Page 284 Fastening Cabinets(to each other) Remove plastic caps from cabinets. Parts Needed. 4 X Hex Nut(M6) 4 X Hex Bolt (M6 x 50mm) Align bolts, tighten lightly. Level cabinets and tighten all bolts.

  • Page 285: Adjusting The Door Hinges

    To adjust the gap between the doors and frame, turn the screw (B) clockwise or counterclockwise. Thank you for purchasing a NewAge Product! Please give us a call or visit online if you have any questions. Call 1.877.306.8930; for UK 0800.031.4069; e-mail at info@newageproducts.com...
  • Page 286 Care and Maintenance of your Stainless Steel Cabinets Perform Regular Maintenance Wash regularly with clean fresh water, mild detergent and a micro fi ber cloth. After washing rinse in clean water and wipe the surface dry with your cloth remembering to go with the grain on brushed stainless steel.
  • Page 287 1.877.306.8930; au R.-U., composer le 0800.031.4069; ou envoyer un courriel à l’adresse info@newageproducts.com. ATTENTION : Est votre armoire ARRÊT endommagée? Avez vous besoin d’aide ou de pièces de rechange? Contactez NewAge Products a 1-877-306-8930; ou support@newageproducts. com. Ne pas retourner au détaillant. 65613-INSTL-01-Rev.01...
  • Page 288 Capacité Plans de travail de poids Plan de travail de 32 po — s’adapte sur une armoire lbs. Plan de travail de 56 po — s’adapte sur une armoire et le coin frigo lbs. Plan de travail de 64 po — s’adapte sur deux armoires lbs.

  • Page 289: Pièces Fournies

    Déballage • Pour commencer, posez l’emballage sur une surface plane protégée. • Enlevez tous les matériaux d’emballage en carton et en mousse, ainsi que les sacs de plastique transparent. • Jetez ou recyclez tous les matériaux d’emballage. • Vérifi ez tout le contenu de la boîte et assemblez tous les outils requis. Voir les rubriques intitulées « Pièces fournies » et «...

  • Page 290: Garantie Limitée

    Sous réserve des limitations et des exclusions énoncées ci-dessous ou dans la documentation d’un autre produit, NewAge garantit à l’acheteur initial que (1) les surfaces du produit seront exemptes de défaut pendant trois ans après la date d’achat, (2) les glissières de tiroir seront exemptes de défaut pendant deux ans après la date d’achat, et (3) l’intégrité...

  • Page 291: Outils Requis

    NewAge sont conçues pour résister aux intempéries et être stables aux UV. Le matériau d’acier inoxydable 304 qui est utilisé dans la fabrication des armoires de cuisine extérieure NewAge est très résistant à la rouille, mais le chlore de piscine qui est présent dans l’air ou le sel présent dans l’air marin peut faire rouiller la surface;...

  • Page 292: Installation Des Poignées

    Installation des poignées Aligner la poignée sur les Pièces requises. trous de la porte. Plated Aluminum boulon de la Handles poignée M4 x 25mm Serrer la vis.
  • Page 293 Remarque: Montages des armoires sur Ne pas charger l’armoire sans avoir d’abord fixer au clouté mur mur. Utiliser le localisateur de montants pour Rassembler les pièces. repérer les montants et tracer une ligne sur la cloison avec un crayon. Vis murales Rondelle murale (¼”...
  • Page 294 Fixation des armoires (les unes aux autres) Enlevez les bouchons en plastique Pièces requises des armoires. 4 X écrous 4 X Hex Bolt hexagonaux (M6) (M6 x 50mm”) Alignez les boulons, puis serrez-les légèrement. Mettez les armoires de niveau, puis resserrez tous les boulons.
  • Page 295 Pour ajuster l’interstice entre les portes et le cadre, tourner la vis (B) dans le sens des aiguilles d’une montre ou dans le sens inverse des aiguilles d’une montre. Merci d’avoir acheté un produit NewAge! Veuillez nous appeler ou consulter notre site Web si vous avez la moindre question.
  • Page 296 Entretien des armoires en acier inoxydable Faites régulièrement l’entretien – Lavez régulièrement les armoires avec de l’eau claire, un détergent doux et un chiff on microfi bre. Rincez ensuite à l’eau claire et essuyez la surface avec le chiff on, en suivant le grain de l’acier inoxy- dable brossé.
  • Page 297 CLASSIC OUTDOOR KITCHEN CABINETS SS 36IN GRILL CABINET WARNING: Excessive weight hazard! Use two or more people to move, assemble, or install Cabinet to avoid back injury. Do not leave children unattended near the cabinets. High risk of tipping if cabinets are installed incorrectly: securely attach cabinets to the wall to avoid serious injury.

  • Page 298: Limited Warranty

    Customer must pay for shipping costs associated with any replacement product or parts. This limited warranty is limited to product replacement only. In no event will NewAge be liable for special, indirect, or consequential damages. This limited warranty is available to the initial purchaser only and is not transferable. Proof of purchase and additional information regarding the defect may be required at NewAge’s discretion.

  • Page 299: Weight Capacity

    Weight Capacity lbs. lbs. lbs. 36” - BBQ SS Max 515 lbs.

  • Page 300: Product Inspection

    • Verify all the contents in the box and gather the required tools. See “Tools Needed” in the list below. Product Inspection • Check to see all parts are received as per the order placed. • Contact NewAge Products at 1-877-306-8930; for any missing parts. • Inspect the products for any damages before starting the installation. •...

  • Page 301: Parts Supplied

    Parts Supplied 2” Filler 1” Filler 1 1/2” Filler 2 x Handles 4 X Hex Bolt 4 x Adjustable Levelers (M6 x 60mm) 4X Hex Bolts 4 x Handle Grill Bracket x 2 4 X Hex Nuts Grill Inside Bracket x 2 (M6 x 12mm) Bolts (M6)

  • Page 302: Installing The Handles

    Installing the Handles Align handle to holes on doors. Parts Needed Handle Bolt Handle M4 x 25mm Screw in two M4 x 25mm bolts.
  • Page 303 Adjusting The Levelers Rotate Leveler clockwise to lower height. Rotate Leveler counter clockwise to raise height. LOWER HEIGHT RAISE HEIGHT Level the cabinet and adjust levelers on all four corners as required.
  • Page 304 Fastening Cabinets NOTE: All doors and drawers must be removed prior to fastening cabinets together. Remove plastic caps from cabinets. Parts Needed 4 x Hex Bolts 4 x Hex Nuts (M6) (M6 x 50mm) Align bolts, tighten lightly. Level cabinets and tighten all bolts.
  • Page 305 Installing the BBQ You may or may not need the adapter brackets depending on Parts Needed. the model BBQ you choose. 2 X Adapter Brackets Place BBQ so that the rails touch to hold it in place. Silicone Once tank tray it pushed to the back of the cabinet, lock the tank tray by Turn Wing nut bolt until tank ring pushing down on the lock button.
  • Page 306 Installing NewAge 36” Grill Installing Grill on individual Grill cabinet Secure grill to cabinet by inserting line up with insert nuts on the side of provided with the Grill. Installing Grill on Grill cabinet attached to other cabinets To add an additional cabinet, attach both the cabinets using two M6x60mm bolts through top mounting holes and two M6x50mm through bottom mounting holes.
  • Page 307 Installing Filler Brackets 6 X Filler Brackets You can adjust the size of the select 2 similar spacing by installing the bracket on Parts Needed. for application the outside or inside of the upright Filler Bracket Filler Bracket 2” Filler 1 1/2””...

  • Page 308: Adjusting The Door Hinges

    To adjust the gap between the doors and frame, turn the screw (B) clockwise or counterclockwise. Thank you for purchasing a NewAge Product! Please give us a call or visit online if you have any questions. Call 1.877.306.8930; e-mail at support@newageproducts.com...
  • Page 309 Care and Maintenance of your Stainless Steel Cabinets Perform Regular Maintenance ber cloth. After washing rinse in clean water and wipe the surface dry with your cloth remembering to go with the grain on brushed stainless steel. Generally you should wash your stainless steel every three months. Coastal areas or next to a chlorine pool more frequently every 2 weeks.
  • Page 310 1.877.306.8930; au R.-U., composer le 0800.031.4069; ou en- voyer un courriel à l’adresse info@newageproducts.com. ATTENTION: Est votre armoire? STOP endommagée? Avez vous besoin d’aide ou de pièces de rechange? Contactez NewAge Products a 1-877-306-8930; ou support@newageproducts. com. Ne pas retourner au détaillant IM-OKC1.68A-01...

  • Page 311: Garantie Limitée

    Sous réserve des limitations et des exclusions énoncées ci-dessous ou dans la documentation d’un autre produit, NewAge garantit à l’acheteur initial que (1) les surfaces du produit seront exemptes de défaut pendant trois ans après la date d’achat, (2) les glissières de tiroir seront exemptes de défaut pendant deux ans après la date d’achat, et (3) l’intégrité...

  • Page 312: Poids Maximum

    Poids maximum lbs. lbs. lbs. 36” - BBQ SS Max 515 lbs.

  • Page 313: Inspection Du Produit

    Inspection du produit • Assurez-vous d’avoir reçu toutes les pièces conformément à la commande que vous avez passée. • S’il manque des pièces, contactez NewAge Products au 1 877 306-8930. • Avant de commencer l’installation, inspectez les produits pour y déceler tout dommage. •...

  • Page 314: Pièces Fournies

    Pièces fournies 2” Panneau 1 1/2” Panneau 1” Panneau 4 X boulons à 2 x poignées en 4 x Niveau Ajuster tête hexagonale aluminium plaqué (M6 x 60mm) 4X Boulons à 4 x Handle 4 X Écrous Support Intérieur du Gril x 2 Grille Support tê...

  • Page 315: Installation Des Poignées

    Installation des poignées Aligner la poignée sur les trous Pièces requises. de la porte ou du tiroir. boulon de la Poignée poignée M4 x 25mm Serrer la vis.
  • Page 316 Nivellement de l’amoire Tournez dans le sens horaire pour soulever le niveleur. Tournez dans le sens horaire pour hauteur du niveleur. Hauteur inférieure AUGMENTER LA HAUTEUR Nivelez l’armoire et ajustez les niveleurs aux quatre coins au besoin.
  • Page 317 Fixation des armoires Remarque: Toutes les portes et les tiroirs doivent être enlevés avant des armoires de fi xation ensemble. Enlevez les bouchons en plastique Pièces requises 4 X boulon hex 4 X écrou hexagonal (M6 x 50mm) (M6) Alignez les boulons, puis serrez-les légèrement. Mettez les armoires de niveau, puis resserrez tous les boulons.
  • Page 318 Installation du Barbecue Vous pouvez ou pas besoin de la supports adaptateurs en fonction sur le modèle que vous choisissez Pièces requises 2 X Adapter Brackets Placez BBQ de sorte que les rails Placez le bonbonne dans touchent les supports. Soulever les bords l'anneau du tiroir pour le de BBQ et Tampon-nez un peu de silicone bonbonne.
  • Page 319 Installation du Barbecue 36 po de NewAge Installation du barbecue sur une armoire de barbecue individuelle Fixez le barbecue à l'armoire en insérant quatre vis à tête plate M6x45 mm dans les trous de montage Placez le barbecue dans l'armoire.
  • Page 320 Installation des supports de remplissage 6 X supports de Vous pouvez ajuster la taille de remplissage. Sélection l'espacement en installant les supports à Pieces requises deux pièces identiques l'extérieur ou à l'intérieur Supports de Supports de 1” Filler 2” Filler 1 1/2””...
  • Page 321 Pour ajuster l’interstice entre les portes et le cadre, tourner la vis (B) dans le sens des aiguilles d’une montre ou dans le sens inverse des aiguilles d’une montre. Merci d’avoir acheté un produit NewAge! Veuillez nous appeler ou consulter notre site Web si vous avez la moindre question.
  • Page 322 Entretien des armoires en acier inoxydable Faites régulièrement l’entretien – bre. on, en suivant le grain de l’acier inoxy- dable brossé. On recommande en général de laver l’acier inoxydable chaque fois que vous net- toyez vos fenêtres, ou tous les trois mois. Dans les régions côtières ou près d’une piscine chlorée, il est conseillé...
  • Page 323 OUTDOOR KITCHEN SS 36” GAS GRILL CABINET WARNING: Excessive weight hazard! Use two or more people to move, assemble, or install Cabinet to avoid back injury. Do not leave children unattended near the cabinets. High risk of tipping if cabinets are installed incorrectly: securely attach cabinets to the wall to avoid serious injury.
  • Page 324 Customer must pay for shipping costs associated with any replacement product or parts. This limited warranty is limited to product replacement only. In no event will NewAge be liable for special, indirect, or consequential damages. This limited warranty is available to the initial purchaser only and is not transferable. Proof of purchase and additional information regarding the defect may be required at NewAge’s discretion.
  • Page 325 Weight Capacity lbs. lbs. lbs. 36” - BBQ SS Max 515 lbs.
  • Page 326 • Verify all the contents in the box and gather the required tools. See “Tools Needed” in the list below. Product Inspection • Check to see all parts are received as per the order placed. • Contact NewAge Products at 1-877-306-8930; for any missing parts. • Inspect the products for any damages before starting the installation. •...
  • Page 327 Parts Supplied 2” Filler 1” Filler 1 1/2” Filler 2 x Handles 4 X Hex Bolt 4 x Adjustable Levelers (M6 x 60mm) 4X Hex Bolts 4 x Handle Grill Bracket x 2 4 X Hex Nuts Grill Inside Bracket x 2 (M6 x 12mm) Bolts (M6)
  • Page 328 Installing the Handles Align handle to holes on doors. Parts Needed Handle Bolt Handle M4 x 25mm Screw in two M4 x 25mm bolts.
  • Page 329 Adjusting The Levelers Rotate Leveler clockwise to lower height. Rotate Leveler counter clockwise to raise height. RAISE HEIGHT LOWER HEIGHT Level the cabinet and adjust levelers on all four corners as required.
  • Page 330 Fastening Cabinets NOTE: All doors and drawers must be removed prior to fastening cabinets together. Remove plastic caps from cabinets. Parts Needed 4 x Hex Bolts 4 x Hex Nuts (M6) (M6 x 50mm) Align bolts, tighten lightly. Level cabinets and tighten all bolts.
  • Page 331 Installing the BBQ You may or may not need the adapter brackets depending on Parts Needed. the model BBQ you choose. 2 X Adapter Brackets Place BBQ so that the rails touch to hold it in place. Silicone Once tank tray it pushed to the back of the cabinet, lock the tank tray by Turn Wing nut bolt until tank ring pushing down on the lock button.
  • Page 332 Installing NewAge 36” Grill Installing Grill on individual Grill cabinet Secure grill to cabinet by inserting line up with insert nuts on the side of provided with the Grill. Installing Grill on Grill cabinet attached to other cabinets To add an additional cabinet, attach both the cabinets using two M6x60mm bolts through top mounting holes and two M6x50mm through bottom mounting holes.
  • Page 333 Installing Filler Brackets 6 X Filler Brackets You can adjust the size of the select 2 similar spacing by installing the bracket on Parts Needed. for application the outside or inside of the upright Filler Bracket Filler Bracket 2” Filler 1 1/2””...
  • Page 334 To adjust the gap between the doors and frame, turn the screw (B) clockwise or counterclockwise. Thank you for purchasing a NewAge Product! Please give us a call or visit online if you have any questions. Call 1.877.306.8930; e-mail at support@newageproducts.com...
  • Page 335 Care and Maintenance of your Stainless Steel Cabinets Perform Regular Maintenance ber cloth. After washing rinse in clean water and wipe the surface dry with your cloth remembering to go with the grain on brushed stainless steel. Generally you should wash your stainless steel every three months. Coastal areas or next to a chlorine pool more frequently every 2 weeks.
  • Page 336 1.877.306.8930; au R.-U., composer le 0800.031.4069; ou en- voyer un courriel à l’adresse info@newageproducts.com. ATTENTION: Est votre armoire? STOP endommagée? Avez vous besoin d’aide ou de pièces de rechange? Contactez NewAge Products a 1-877-306-8930; ou support@newageproducts. com. Ne pas retourner au détaillant IM-OKC1.68A-01...
  • Page 337 Sous réserve des limitations et des exclusions énoncées ci-dessous ou dans la documentation d’un autre produit, NewAge garantit à l’acheteur initial que (1) les surfaces du produit seront exemptes de défaut pendant trois ans après la date d’achat, (2) les glissières de tiroir seront exemptes de défaut pendant deux ans après la date d’achat, et (3) l’intégrité...
  • Page 338 Poids maximum lbs. lbs. lbs. 36” - BBQ SS Max 515 lbs.
  • Page 339 Inspection du produit • Assurez-vous d’avoir reçu toutes les pièces conformément à la commande que vous avez passée. • S’il manque des pièces, contactez NewAge Products au 1 877 306-8930. • Avant de commencer l’installation, inspectez les produits pour y déceler tout dommage. •...
  • Page 340 Pièces fournies 2” Panneau 1 1/2” Panneau 1” Panneau 4 X boulons à 2 x poignées en 4 x Niveau Ajuster tête hexagonale aluminium plaqué (M6 x 60mm) 4X Boulons à 4 x Handle 4 X Écrous Support Intérieur du Gril x 2 Grille Support tê...
  • Page 341 Installation des poignées Aligner la poignée sur les trous Pièces requises. de la porte ou du tiroir. boulon de la Poignée poignée M4 x 25mm Serrer la vis.
  • Page 342 Nivellement de l’amoire Tournez dans le sens horaire pour soulever le niveleur. Tournez dans le sens horaire pour hauteur du niveleur. RAISE HEIGHT LOWER HEIGHT Nivelez l’armoire et ajustez les niveleurs aux quatre coins au besoin.
  • Page 343 Fixation des armoires Remarque: Toutes les portes et les tiroirs doivent être enlevés avant des armoires de fi xation ensemble. Enlevez les bouchons en plastique Pièces requises 4 X boulon hex 4 X écrou hexagonal (M6 x 50mm) (M6) Alignez les boulons, puis serrez-les légèrement. Mettez les armoires de niveau, puis resserrez tous les boulons.
  • Page 344 Installation du Barbecue Vous pouvez ou pas besoin de la supports adaptateurs en fonction sur le modèle que vous choisissez Pièces requises 2 X Adapter Brackets Placez BBQ de sorte que les rails Placez le bonbonne dans touchent les supports. Soulever les bords l'anneau du tiroir pour le de BBQ et Tampon-nez un peu de silicone bonbonne.
  • Page 345 Installation du Barbecue 36 po de NewAge Installation du barbecue sur une armoire de barbecue individuelle Fixez le barbecue à l'armoire en insérant quatre vis à tête plate M6x45 mm dans les trous de montage Placez le barbecue dans l'armoire.
  • Page 346 Installation des supports de remplissage 6 X supports de Vous pouvez ajuster la taille de remplissage. Sélection l'espacement en installant les supports à Pieces requises deux pièces identiques l'extérieur ou à l'intérieur Supports de Supports de 1” Filler 2” Filler 1 1/2””...
  • Page 347 Pour ajuster l’interstice entre les portes et le cadre, tourner la vis (B) dans le sens des aiguilles d’une montre ou dans le sens inverse des aiguilles d’une montre. Merci d’avoir acheté un produit NewAge! Veuillez nous appeler ou consulter notre site Web si vous avez la moindre question.
  • Page 348 Entretien des armoires en acier inoxydable Faites régulièrement l’entretien – bre. on, en suivant le grain de l’acier inoxy- dable brossé. On recommande en général de laver l’acier inoxydable chaque fois que vous net- toyez vos fenêtres, ou tous les trois mois. Dans les régions côtières ou près d’une piscine chlorée, il est conseillé...

Table of Contents
