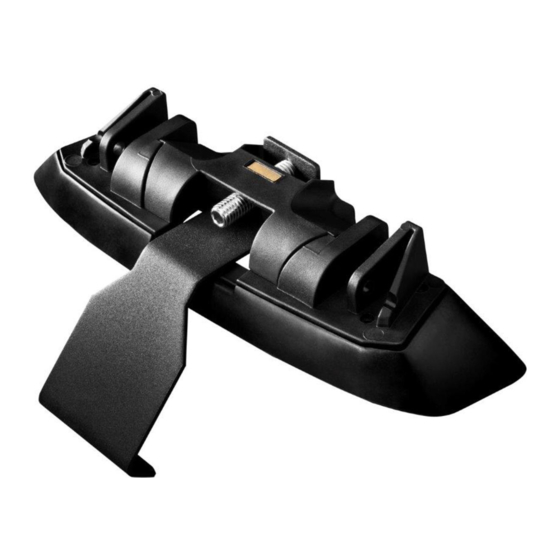

- Page 1 K555W Fitting Kit Fitting Instructions for Basic Carrier Instrukcja systemu montażu Revision No: 4D...

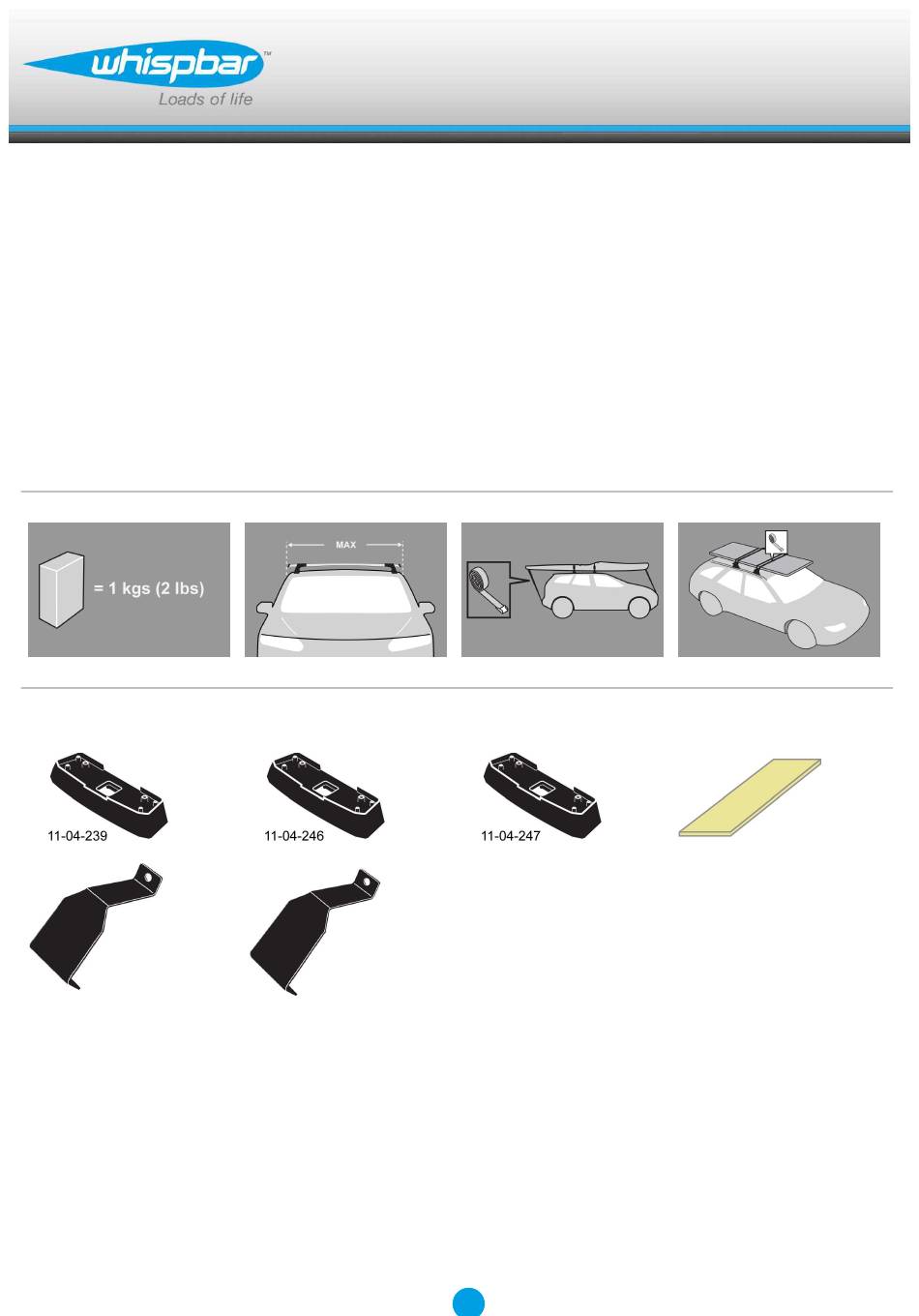

- Page 2 Fitting Kit K555W MAX kgs (lbs) Nissan Rogue , 5dr SUV 08-13 75 kgs (165 lbs) 75 kgs (165 lbs)
-
Page 3: First Time Installation
Fitting Kit K555W First Time Installation Remove parts from inside the package and check. Contact your dealer if any parts are missing or damaged. This kit fits type A, B, C and D. These instructions show type A crossbar fitted. They also apply to type B, C and D. - Page 4 Fitting Kit K555W Use keys to remove covers. Use hex screwdriver to reverse adjusting screw 10 turns. Press adjusting screw and pull crossbar legs out. Refer to the crossbar instructions for crossbar adjustment method. Ensure each end of the crossbar is...
- Page 5 Fitting Kit K555W Remove locking screw. Apply protective strip as shown. Trim if required. It is important to put the clamps in the correct position on the vehicle. Letters refer to the part numbers stamped on clamps. Clamp Part Number:...
- Page 6 Fitting Kit K555W Attach clamp to each leg. NOTE; clamps may have labels showing their positions on the vehicle (For example; "Front Right"). Refit locking screw so that it goes through the hole in the clamp. Do not begin to tighten the locking screw.
- Page 7 Fitting Kit K555W It is important to put the pads in the correct position on the vehicle. Letters refer to the pad part numbers and position. Pad Part Number: A = 11-04-246 B = 11-04-247 C = 11-04-239 Fit rubber pads (supplied with fitting kit) to foot.
- Page 8 Fitting Kit K555W Fitment Place crossbar on vehicle. Minimum recommended spacing between the bars is 700mm (27 1/2") (unless otherwise stated). Clamps directly to edge of roof under the doors Please check the rear of this manual for information relating specifically to your vehicle.
- Page 9 Fitting Kit K555W Tighten locking screw on both legs evenly. Check crossbar is securely attached to the vehicle. Use keys to fit and lock covers...
- Page 10 Fitting Kit K555W CAUTION: Recheck all fasteners immediately after a load is applied to the crossbars. Regularly check screws are tight.
- Page 11 Fitting Kit K555W Clean the car roof and surfaces of the product that will be in contact with the car roof. Follow the fitting instructions for fitting the product to your vehicle. Make sure all steps are carried out in order.
- Page 12 Fitting Kit K555W Check and replace worn out or defective parts. Keep the product clean and maintained. Never drive into a car wash with the roof rack system fitted. Lubricate locks and adjusting screws at regular intervals. Remove the products from the vehicle when not in use.
- Page 13 Fitting Kit K555W Pierwszy montaż Sprawdź zawartość opakowania i upewnij się, czy zawiera wszystkie części znajdujące się na liście. Jeśli nie, skontaktuj się z odpowiednim sklepem. Kit pasuje do belek typu A, B, C oraz D. Instrukcja opisuje sposób montażu belek typu A.
- Page 14 Fitting Kit K555W Odkręć osłony za pomocą klucza. Zdejmij osłony za pomocą klucza. Przyciśnij i usuń blokadę. Zamontuj stopy. Sprawdź czy oba końce belek mają taką samą długość.
- Page 15 Fitting Kit K555W Odręć śrubę zabezpieczającą. Nałożyć pasek ochronny, jak pokazano. Zabezpiecz tśmą. Bardzo ważne jest aby umieścić łapy w odpowiednich miejscach na dachu samochodu Litery odnoszą się do oznakowań na łapkach Numer łapy: A = 777A B = 778A...
- Page 16 Fitting Kit K555W Doczep łapki do kitu. Uwaga: Na łapkach umieszczona jest informacja odnośnie ich rozmieszczenia. ( Np. Prawy przód) Umieść śrubę w otworze łapki. Nie dokręcaj śruby zbyt mocno. Zobacz numer pod spodem łapki.
- Page 17 Fitting Kit K555W Bardzo ważne jest aby umieścić podkładek w odpowiednich miejscach na dachu samochodu Litery oznaczają podkładki oraz sposób ich rozmieszczenia. Rozmieszczenie podkładek: A = 11-04-246 B = 11-04-247 C = 11-04-239 Nałóż gumowe podkładki na stopę. Podkładki mogą różnić się kształtem.
- Page 18 Fitting Kit K555W Montaż Umieść belki na dachu. Zalecana odległość między belkami wynosi 700mm. Zamocuj łapy na samym brzegu dachu tuż pod drzwiami Na końcu instrukcji znajdziesz specyfikacje dla twojego samochodu. Dokręcając śrubę dopasuj stopę do belki. Dokręć z siłą 5 Nm / 3.7 ft lb.
- Page 19 Fitting Kit K555W Dokręć śruby na każdej stopie. Upewnij się, czy belka została poprawnie zamontowana Zamknij osłony za pomocą klucza.
- Page 20 Fitting Kit K555W UWAGA: Sprawdź czy dokładnie dokręciłeś śruby...
- Page 21 Fitting Kit K555W Przed zamontowaniem belek oczyść powierzchnię dachu samochodu. Postępuj zgodnie z instrukcją montażu danego zestawu. Sprawdź czy nie pominąłęś żadnego punktu. Jeżeli nie pisze inaczej, ustaw belki w odległości min. 700mm. Jest to szczególnie istotne przy przewożeniu długich przedmiotów.
- Page 22 Fitting Kit K555W Zdemotuj bagażnik dachowy jeśli go nie używasz. Yakima Products, Inc. 15025 SW Koll Pkwy. Beaverton, OR 97006-6056 www.whispbar.pl...
- Page 23 Fitting Kit K555W Rogue, 5dr SUV 08-13 (US) -115mm 590mm 920mm 895mm -4 -1/2ths" 23 1/4ths" 36 1/4ths" 35 1/4ths"...
-
Page 24: Limited Lifetime Warranty
Yakima will issue to the original retail purchaser, at Yakima’s option, either a refund equal to the purchase price paid for the product, or a credit to be used toward the purchase of new Whispbar products or rack components. - Page 25 Make a claim as soon as practicable by contacting the Whispbar dealer from whom you purchased the product, who will give you instructions on how to proceed. If you are unable to contact the Whispbar dealer, or the dealer is not able to remedy the defect, you should contact Yakima as soon as practicable at: Call: 0800 4776 722 (NZ) or 1800 143 548 (AU) Email: warranty@yakima.co.nz or warranty@yakima.com.au...
- Page 26 Yakima or the Whispbar dealer will be borne by you. Following receipt of the product and purchase invoice or receipt, Yakima or the Whispbar dealer must inspect the product to determine whether the claim falls within the warranty. If: 4.1 the claim falls within the warranty, Yakima will remedy any defects in materials or workmanship becoming apparent during the...
