G
{

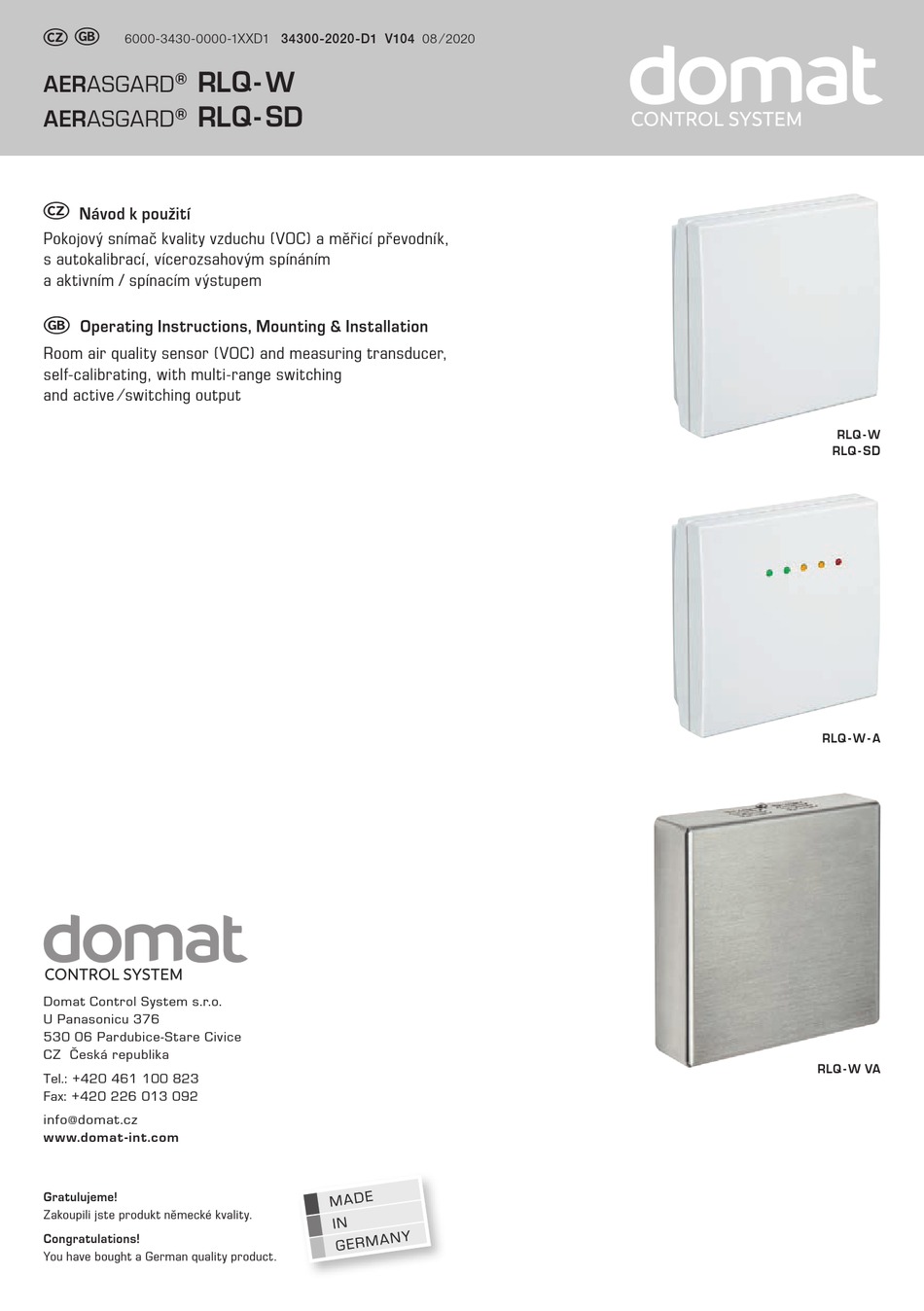

6000-3430-0000-1XXD1 34300-2020-D1 V104 08 ⁄ 2020
RLQ - W
®
AERASGARD
RLQ - SD
AERASGARD
®
{
Návod k použití
Pokojový snímač kvality vzduchu (VOC) a měřicí převodník,
s autokalibrací, vícerozsahovým spínáním
a aktivním / spínacím výstupem
G
Operating Instructions, Mounting & Installation
Room air quality sensor (VOC) and measuring transducer,
self-calibrating, with multi-range switching
and active ⁄ switching output
Domat Control System s.r.o.
U Panasonicu 376
530 06 Pardubice-Stare Civice
CZ Česká republika
Tel.: +420 461 100 823
Fax: +420 226 013 092
info@domat.cz
www.domat -int.com
Gratulujeme!
Zakoupili jste produkt německé kvality.
Congratulations!
You have bought a German quality product.
RLQ - W
RLQ - SD

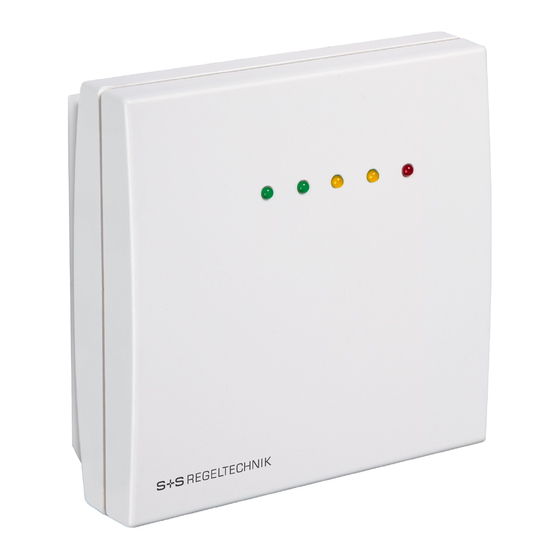

RLQ - W - A
RLQ - W VA
Advertisement
Related Manuals for domat AERASGARD RLQ-W
Summary of Contents for domat AERASGARD RLQ-W
- Page 1 ⁄ switching output RLQ - W RLQ - SD RLQ - W - A Domat Control System s.r.o. U Panasonicu 376 530 06 Pardubice-Stare Civice CZ Česká republika RLQ - W VA Tel.: +420 461 100 823 Fax: +420 226 013 092 info@domat.cz...
- Page 2 RLQ - W ® AERASGARD RLQ - SD AERASGARD ® Kryt Baldur 1 Rozměry Housing Baldur 1 Dimensional drawing 27.2 Rozměry Kryt z nerezové oceli Dimensional drawing Housing stainless steel ~100...
- Page 3 RLQ - W ® AERASGARD RLQ - SD AERASGARD ® RLQ - W RLQ - W Schéma zapojení Connecting diagram +UB 24V st/ss ON DIP +UB 24V AC/DC ON DIP Výst. kvalita vzduchu Output air quality 1 2 3 4 5 1 2 3 4 5 –UB GND –UB GND...
-
Page 4: Technické Údaje
® AERASGARD RLQ - W ⁄ RLQ - SD Rev. 2020 - V35 Bezúdržbové pokojové čidlo AERASGARD ® RLQ - SD s aktivním výstupem, automatickou kalibrací, (fixně nastavenou), v plastovém pouzdře s naklapávacím víkem, slouží k detekci kvality vzduchu ve třech úrovních citlivosti (nízká, střední, vysoká). Převádí naměřené hodnoty na standardní signál 0-10 V. ®... - Page 5 Montáž a uvádění do provozu Rev. 2020 - V35 POZOR ! Neexistuje celosvětově jednotná norma vztahující k senzorům VOC (Volatile Organic Compounds = těkavých organických látek). Vzhledem k tomu, že ve vzduchu se nachází velké množství látek, nepůsobí čidlo selektivně na jednotlivé složky, ale odráží celkovou kvalitu vzduchu. V principu nemůže být určení...
-
Page 6: Důležité Poznámky
Důležité poznámky – Toto zařízení smí být používáno pouze v neznečištěném bezprašném prostředí bez přetlaku nebo podtlaku působícího na snímač. – Napěťový výstup je zkratuvzdorný. – Přepětí může zničit nebo poškodit zařízení. – V případě znečištění doporučujeme provést vyčištění a rekalibraci. –... -
Page 8: Technical Data
® AERASGARD RLQ - W ⁄ RLQ - SD Rev. 2020 - V35 Maintenance-free room sensor AERASGARD ® RLQ - SD with active output, automatic calibration (fixed), in an elegant plastic housing with snap-on lid, for determining the air quality in three VOC sensitivity levels (low/medium/high). The measuring transducer converts the measured values into a standard signal of 0 -10 V or 4...20 mA (switchable). -
Page 9: Mounting And Installation
Mounting and Installation Rev. 2020 - V35 ATTENTION! There is no universally uniform standard, which could be applied to a VOC sensor (Volatile Organic Compounds). The monitored air contains a large number of substances to which the sensor responds, and gas mixtures are adjusted. Therefore this sensor does not act selectively, but rather reflects the overall air quality. - Page 10 General notes – This device may only be used in non-precipitating air without above-atmospheric or below-atmospheric pressure at the sensor element. – The voltage output is short-circuit proof. – Applying overvoltage will destroy the device. – In case of pollution, we recommend cleaning and recalibration in the factory. –...
- Page 11 RLQ - W ® AERASGARD RLQ - SD AERASGARD ® Výrobce ⁄ Manufacturer: S+S Regeltechnik GmbH, Pirnaer Str. 20, 90411 Nürnberg ⁄ Germany Tel. +49 911 51947-0, Fax +49 911 51947-70, mail@SplusS.de, www.SplusS.de © Copyright by S+S Regeltechnik GmbH Zákaz částečného či úplného kopírování bez svolení S+S Regeltechnik GmbH. Reprint in full or in parts requires permission from S+S Regeltechnik GmbH.
- Page 12 RLQ - W ® AERASGARD RLQ - SD AERASGARD ® Kryt Baldur Housing...
