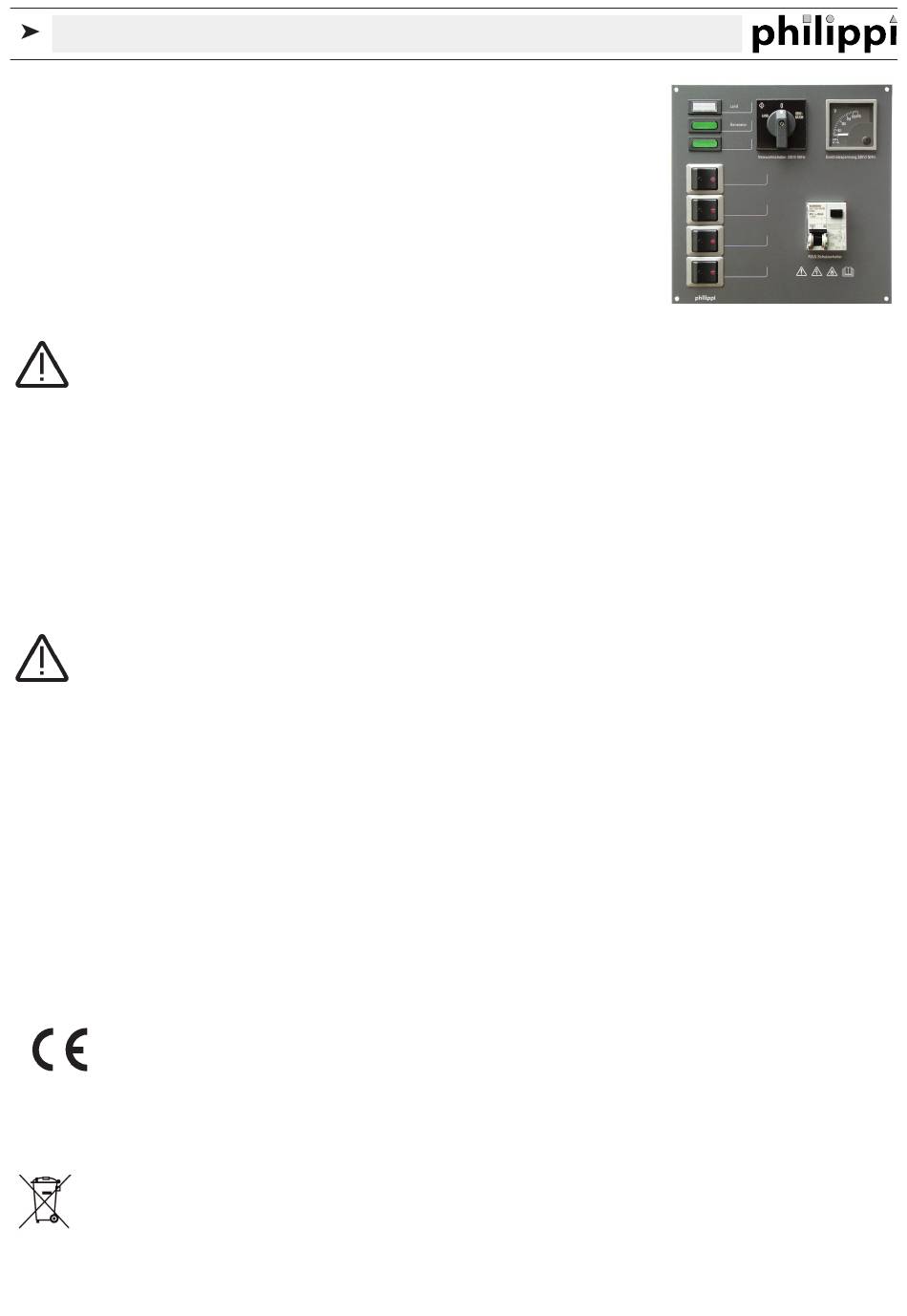

philippi LAE 234 LG Owner's Manual

L A E 2 3 4 L G / L G W
EINBAUANLEITUNG / OwneRS Manual
Einführung

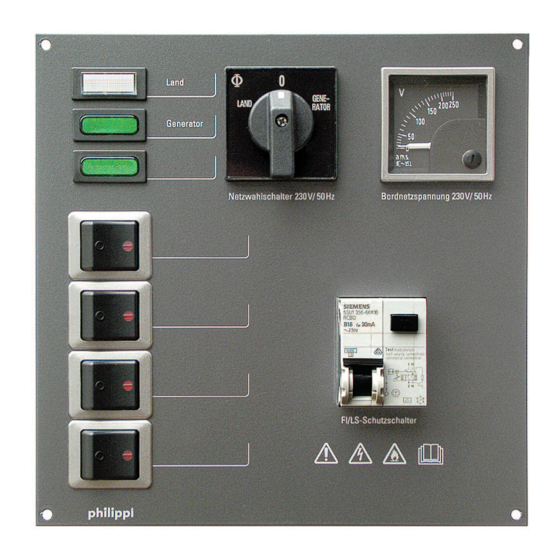

Die Landanschlusseinheiten LAE 234LG bzw. LAE 234LGW dienen zur Umschaltung verschiedener AC-
Quellen wie Landanschluss, Generator und Wechselrichter, zur Überwachung der 230V- AC - Anlage an Bord
und Absicherung der Verbraucherausgänge mittels Fehlerstrom-Leitungsschutzschalter RCBo.
Das Modell LAE 234LG beinhaltet einen Umschalter für Land / Generator, das Modell LAE 234LGW einen
Umschalter für Land / Generator / Wechselrichter.
Die grünen Netzkontroll-Leuchten für Landanschluss, Generator bzw. Wechselrichter zeigen deren anliegende
Netzspannung (Betriebsbereitschaft) an. Das AC-Voltmeter zeigt die Bordnetzspannung an.
Über die 4 zweipoligen thermischen Schutzschalter (10 A) lassen sich die einzelnen Verbraucherstromkreise
schalten. Der elektrische Anschluss erfolgt über eine Klemmenleiste auf der Rückseite des Panels.
Bitte beachten Sie:
Arbeiten an Anlagenteilen für Niederspannung AC 230V/50Hz dürfen nur durch zugelassene Elektrofachkräfte ausgeführt
werden! Der Einbau muss so erfolgen, dass die Rückseite vor unbeabsichtigter Berührung geschützt ist! Dazu muss eine nicht
brennbare Abdeckung montiert werden oder der Zugang darf nur durch Verwendung eines Werkzeugs möglich sein.
Achten Sie unbedingt auf einen ausreichenden Abstand zur Rückwand / Abdeckung wegen möglicher Brandgefahr.
Der Einbauort muss trocken und geschützt sein.
Die vorliegende Montageanleitung ist Bestandteil der Komponentenlieferung. Sie muss - wichtig für spätere Wartungsarbeiten - gut aufbewahrt
und an eventuelle Folgebesitzer weitergegeben werden.
introduction
The shore power unit LAE 234LG or LAE 234LGW are designed as an input selector for the AC-sources shore, generator and/or inverter, for the
supervision of the AC- system on board and the protection of the output circuits by using a leakage protector RCBo.
The model LAE 234LG is designed for shore / generator switch-over and the model LAE 234LGW for switch-over of shore / generator / inverter.
The green control lamps for shore power and generator / inverter are showing the operational readiness of the AC -status.
The AC-voltmeter shows the on-board voltage.
Four consumer circuits can be switched by 4 double pole thermal circuit breakers (10 A) .
The electrical connection is carried out via terminals on the rear side.
Please note that all works on plant components for shore power ac 230V/50 hz must be carried out by licensed electrical
engineers. The panel has to be installed, so none is able to reach the rear side of the panel. This has to be done either by
installing a none combustible cover or by limiting the access only by using a tool - risk of shock hazard!
Please take care for sufficient space between panel and wall / cover in case of heat - risk of fire.
The installation place has to be dry and sheltered.
This manual is a component of the LAE unit. It must be kept (for reference) importantly: -for later maintenance work - and for the
use of subsequent owners of the equipment.
TECHNISCHE DATEN / Technical DaTa
LAE 234LG / LGW
Betriebsspannung
Eingang Klemme 1
Eingang Klemme 2
Eingang Klemme 3 (LGW)
Hauptabsicherung
Ausgang 1 - 4 Klemme 4 - 7
Ausgang Klemme 8 (ab 2015) RCBo (FI/LS) 16A, 30 mA
Abmessungen
CE-KONFORMITÄTSERKLÄRUNG / DeclaRaTiOn OF cOnFORMiTY
Dieses Produkt erfüllt die Anforderungen der EU - Richtlinien
2004/108/EG "Elektromagnetische Verträglichkeit"
2006/95/EG "Elektrische Betriebsmittel zur Verwendung
Die Konformität des Gerätes mit den o.g. Richtinien wird durch das
CE-Kennzeichen bestätigt.
ENTSORGUNGSHINWEISE / DiSPOSal nOTe
Beachten Sie bei der Entsorgung dieses Gerätes die geltenden
örtlichen Vorschriften und nutzen Sie die Sammeldienste/-stellen
für Elektro-/Elektronik-Altgeräte.
philippi elektrische systeme gmbh
Neckaraue 19
D-71686 Remseck am Neckar
AC 230 Volt / 50 Hz
Landanschluss bis max. 3,6 kW (16A)
AC -Generatoren bis max. 3,6 kW (16A)
Wechselrichter bis max. 3,6 kW (16A)
RCBo (FI/LS) 16A, 30 mA
Thermische Schutzschalter 10A
B 210 x H 210 x T 110
Störfestigkeit EN 61000-6-1
Störaussendung EN 61000-6-3
innerhalb bestimmter Spannungsgrenzen"
Supply voltage
Input terminal 1
Input terminal 2
Input terminal 3(LGW)
Protection
Outlet 1 - 4, terminal 4 - 7
Outlet terminal 8 (from 2015) RCBo 16A, 30 mA
Dimensions
This device fulfills the requirements of the European regulations:
2004/108/EG "ElectroMagnetic Compatibilit"
Immunity
Emission
2006/95/EG "Electrical equipment designed for use
The conformity to this regulations is certified by the CE - sign.
Please take care of your local directives on waste electrical
and electronic equipment. Please use collection points for
waste electrical and electronic equipment.
www.philippi-online.de
info@philippi-online.de
Telefon: +49 (0)7146/8744-0 Fax -22
AC 230 Volt / 50 Hz
Shore Power max. 3,6 kW (16A)
AC - Generator max. 3,6 kW (16A)
Inverter max. 3,6 kW (16A)
RCBo 16A, 30 mA
thermal circuit breaker 10 A
W 210 x H 210 x D 110
EN 61000-6-1
EN 61000-6-3
within certain voltage limits"
