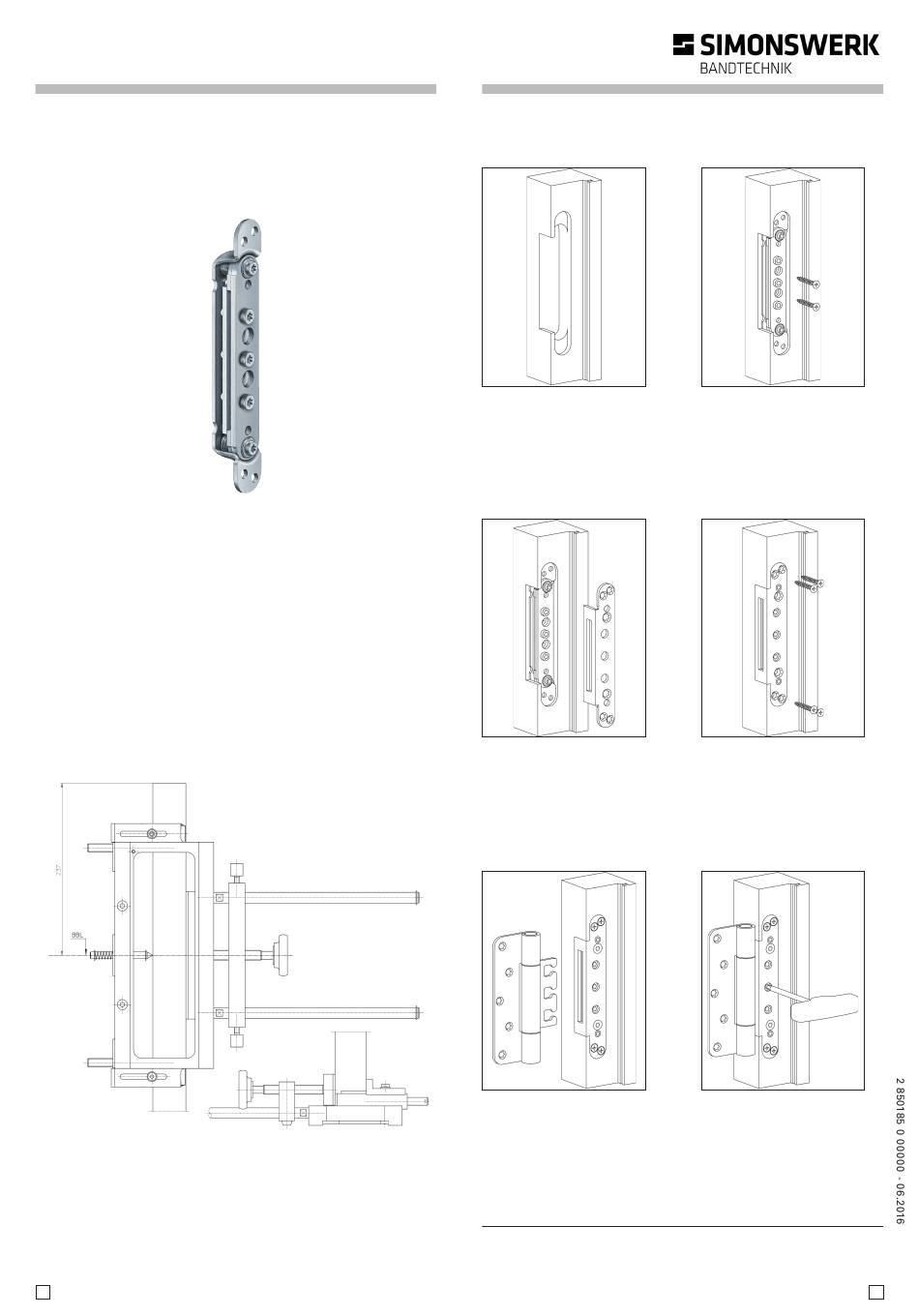

SIMONSWERK VX 753 Series Fixing Instructions

Montāžas instrukcija
Fixing instruction
VARIANT VX - Serie 753...

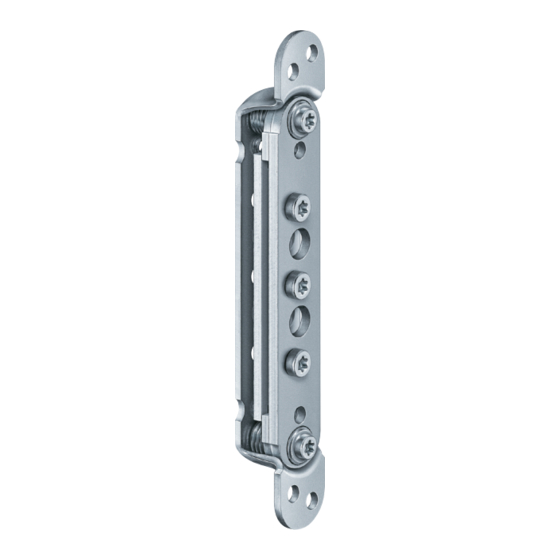

Uztverošā konstrukcija
Receiver
Uztverošās konstrukcijas bezpakāpju 3D-regulēšana:
sāniski/augstumā/dziļumā +/- 3 mm
Regulēšana veicama ar Torx-atslēgu TX 30
Infinitely variable 3D adjustment of receiver:
Lateral/height/compression +/- 3 mm Adjustment by
means of Torx TX 30 key
Eņģu montāžas līnija (BBL):
1. eņģu montāžas līnijas (BBL) attālumam jābūt 241 mm no kārbas
pārfalces vai attiecīgi 237 mm no durvju falces augšējās malas.
Attālums starp 1. un 2. eņģu montāžas līniju (BBL) ir atkarīgs no vērtnes
augstuma.
Hinge reference line (HRL):
The 1st HRL is 241 mm from the frame rebate or 237 mm to the upper
edge of the door rebate. The distance between the 1st and 2nd HRL
depends on the height of the door leaf.
Frēzēšanas šablona regulēšana
Pēc eņģu montāžas līniju atzīmēšanas pie kārbas piestiprināt universālo
frēzēšanas šablonu. Ievērot montāžas instrukcijā un uz šablona dotos
norādījumus!
Adjust the cutting template
Once the HRL dimensions have been transferred, clamp the universal cutting
template on to the frame. Follow the fixing instruction and the information on
the cutting template!
1
Montāža pilnkoka kārbā
Assembly within the block frame
1
Veikt frēzējumus ar
Ø 24 mm frēzi.
Prepare the holes
Cutter 24 mm Ø
3
Uzlikt nosegvāku.
Attach the cover.
5
Izņemt ieliktni no uztverošās
konstrukcijas. Vērtni ar eņgēm
ievietot uztverošajā konstrukcijā.
Remove the filler piece, insert
the door with the door hinge into
SIMONSWERK GmbH · Bosfelder Weg 5 · D-33378 Rheda-Wiedenbrück
Fon (0 52 42) 413 -0 · Fax (0 52 42) 413-150
eMail: service@simonswerk.de · internet: www.simonswerk.de
www.sbunpartneri.lv
2
Ievietot un stingri
pieskrūvēt uztverošās
konstrukcijas korpusu.
Insert the receiver block,
screw in tightly
4
Pieskruvēt nosegvāku ar 50 mm
skrūvēm.
Fasten the cover with min.
50 mm screws
6
Noregulēt durvju pozīciju,
pievilkt 3 fiksācijas skrūves.
align the door, tighten up the
3 clamping screws
2
