SIMONSWERK VARIANT VX 25 N Series Fixing Instructions

Montageanleitung
Fixing instruction
VARIANT VX - Serie 25... N

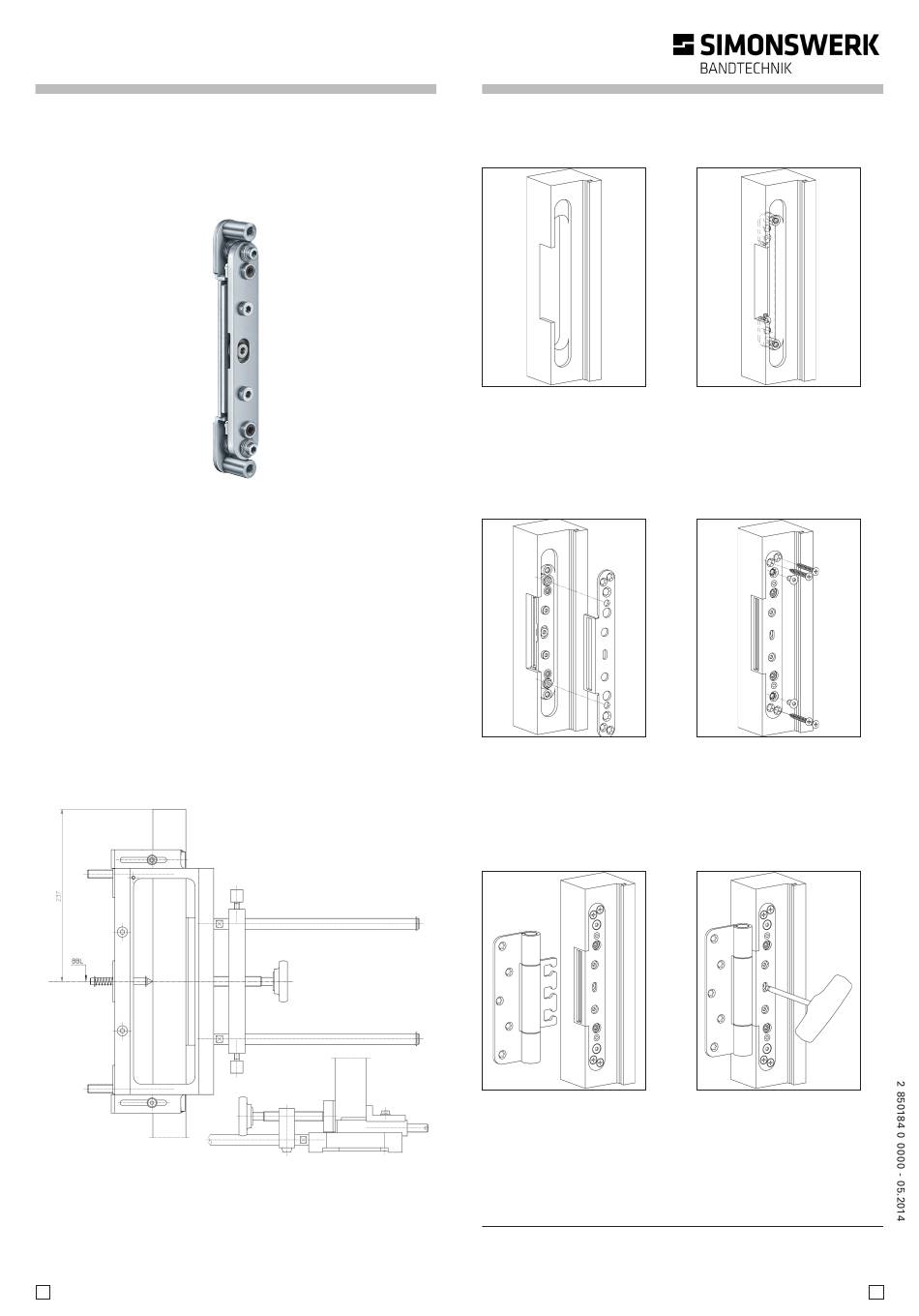

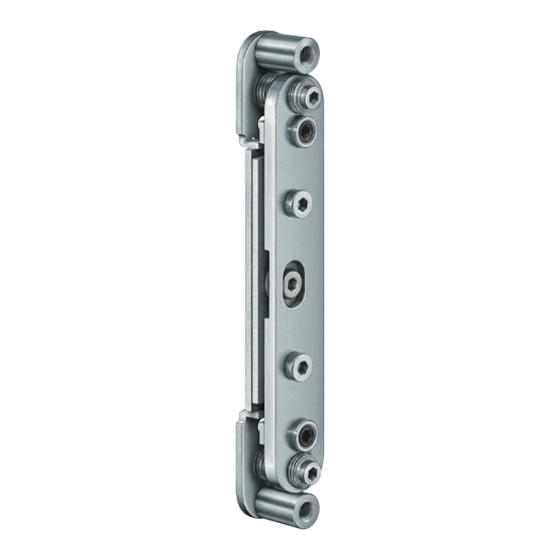

Aufnahmeelement
Receiver
Die stufenlose 3D-Verstellung des Aufnahmeelements:
Seite/Höhe/Andruck +/- 3 mm
Verstellungen mit Innensechskant-Schlüssel 4 mm
Infinitely variable 3D adjustment of receiver:
Lateral/height/compression +/- 3 mm
Adjustments made with a 4 mm Allen key
Die Bandbezugslinie (BBL):
Der Abstand der 1. BBL ist 241 mm vom Zargenfalz bzw. 237 mm bis
Oberkante Türfalz. Zwischen 1. und 2. BBL ist der Abstand abhängig
von der Türblatthöhe.
Hinge reference line (HRL):
The 1st HRL is 241 mm from the frame rebate or 237 mm to the upper
edge of the door rebate. The distance between the 1st and 2nd HRL
depends on the height of the door leaf.
Justieren der Frässchablone
Universalfräsrahmen nach Übertragen der BBL-Maße auf der Zarge
aufspannen. Montageanleitung und die Angaben auf der Frässchablone
beachten!
Adjust the cutting template
Once the HRL dimensions have been transferred, clamp the universal cutting
template on to the frame. Follow the fixing instruction and the information on
the cutting template!
1
Die Montage in der Blockzarge
Assembly within the block frame
1
Fräsungen vornehmen
Fräser 24 mm Ø
Prepare the holes
Cutter 24 mm Ø
3
die Abdeckung aufsetzen
attach the cover
5
Tür mit dem Türband in das
Aufnahmeelement einstecken
insert the door with the door hinge
into the receiver
SIMONSWERK GmbH · Bosfelder Weg 5 · D-33378 Rheda-Wiedenbrück
Fon (0 52 42) 413 -0 · Fax (0 52 42) 413-150
eMail: service@simonswerk.de · internet: www.simonswerk.de
2
Halteplatte einsetzen, fest
verschrauben, Aufnahmeblock
einsetzen
Insert the holding plate,
screw in tightly, insert receiver
block
4
Abdeckung mit Schrauben mind.
50 mm und beiliegenden Senk-
schrauben M6 x 10 befestigen
fasten the cover with min.
50 mm screws and the enclosed
M6 x 10 countersunk screws
6
Tür ausrichten, die 3 Klemm-
schrauben fest anziehen
align the door, tighten up the 3
clamping screws
