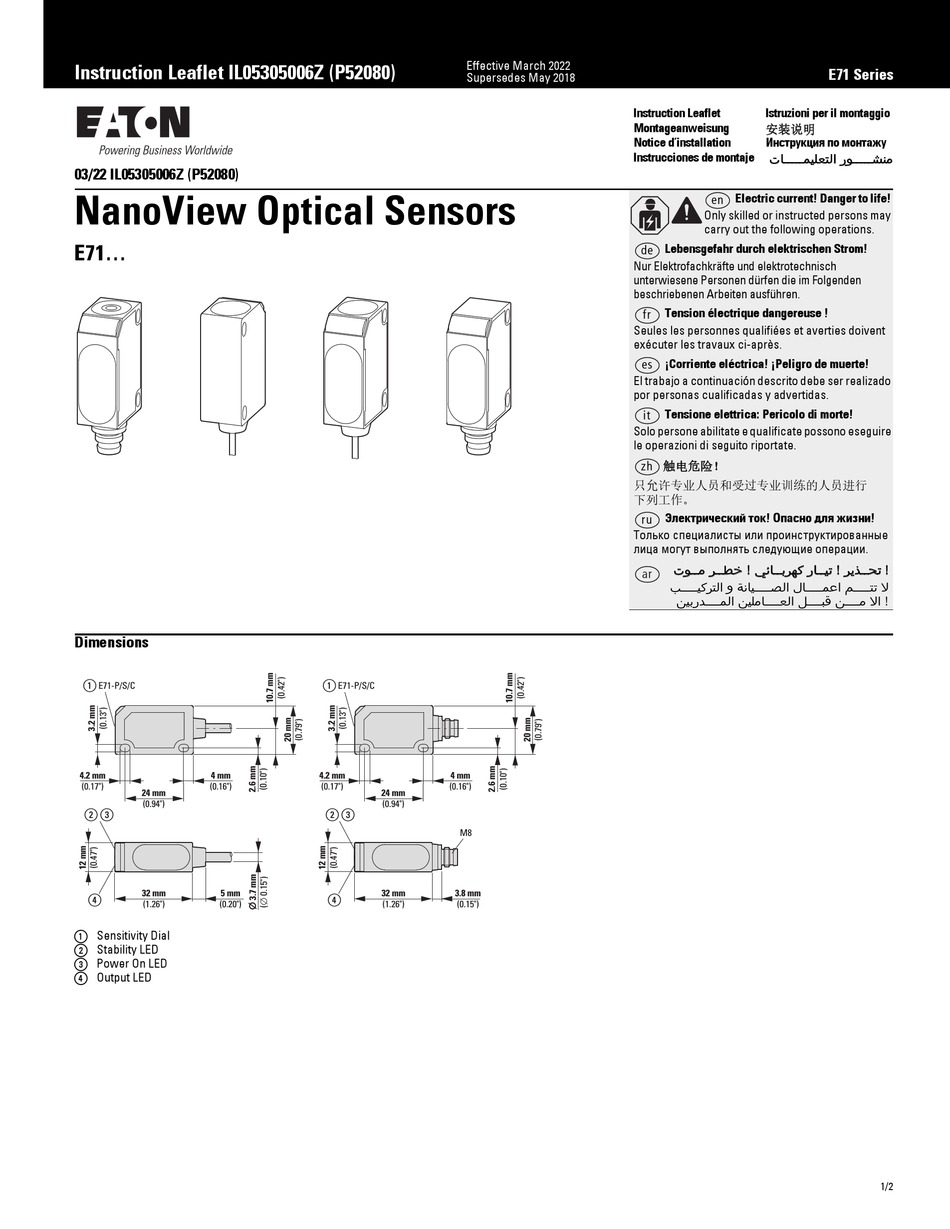

Eaton NanoView E71 Series Instruction Leaflet

Instruction Leaflet IL05305006Z (P52080)
03/22 IL05305006Z (P52080)

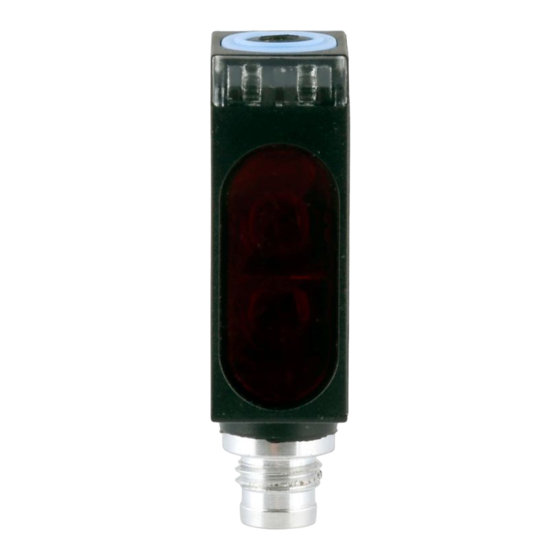

NanoView Optical Sensors
E71...

Dimensions

①
E71-P/S/C
4.2 mm 4 mm
(0.17") (0.16")
24 mm
(0.94")
② ③
32 mm 5 mm
④
(1.26") (0.20")
a Sensitivity Dial
b Stability LED
c Power On LED
d Output LED
Effective March 2022
Supersedes May 2018
①
E71-P/S/C
4.2 mm 4 mm
(0.17") (0.16")
24 mm
(0.94")
② ③
M8
32 mm 3.8 mm
④
(1.26") (0.15")
Instruction Leaflet Istruzioni per il montaggio
Montageanweisung
安 安 装 装 说 说 明 明
Notice d'installation Инструкция по монтажу
Instrucciones de montaje
‫ﻣ ﻣ ﻨ ﻨ ﺸ ﺸ ـ ـ ـ ـ ـ ـ ـ ـ ـ ـ ﻮ ﻮ ر ر ا ا ﻟ ﻟ ﺘ ﺘ ﻌ ﻌ ﻠ ﻠ ﻴ ﻴ ﻤ ﻤ ـ ـ ـ ـ ـ ـ ـ ـ ـ ـ ﺎ ﺎ ت ت‬

Electric current! Danger to life!

en
Only skilled or instructed persons may
carry out the following operations.
Lebensgefahr durch elektrischen Strom!
de
Nur Elektrofachkräfte und elektrotechnisch
unterwiesene Personen dürfen die im Folgenden
beschriebenen Arbeiten ausführen.
Tension électrique dangereuse !
fr
Seules les personnes qualifiées et averties doivent
exécuter les travaux ci-après.
¡Corriente eléctrica! ¡Peligro de muerte!
es
El trabajo a continuación descrito debe ser realizado
por personas cualificadas y advertidas.
Tensione elettrica: Pericolo di morte!
it
Solo persone abilitate e qualificate possono eseguire
le operazioni di seguito riportate.
zh 触 触 电 电 危 危 险 险 ！ ！
只允许专业人员和受过专业训练的人员进行
下列工作。
Электрический ток! Опасно для жизни!
ru
Только специалисты или проинструктированные
лица могут выполнять следующие операции.
‫! ! ﺗ ﺗ ﺤ ﺤ ـ ـ ـ ـ ﺬ ﺬ ﻳ ﻳ ﺮ ﺮ ! ! ﺗ ﺗ ﻴ ﻴ ـ ـ ـ ـ ﺎ ﺎ ر ر ﻛ ﻛ ﻬ ﻬ ﺮ ﺮ ﺑ ﺑ ـ ـ ـ ـ ﺎ ﺎ ﺋ ﺋ ﻲ ﻲ ! ! ﺧ ﺧ ﻄ ﻄ ـ ـ ـ ـ ﺮ ﺮ ﻣ ﻣ ـ ـ ـ ـ ﻮ ﻮ ت ت‬
ar
‫ﻻ ﺗﺘ ـ ــــﻢ اﻋﻤ ـ ــــﺎل اﻟﺼ ـ ــــﻴﺎﻧﺔ و اﻟﺘﺮﻛﻴ ـ ــــﺐ‬
‫! اﻻ ﻣــــﻦ ﻗﺒــــﻞ اﻟﻌــــﺎﻣﻠﻴﻦ اﻟﻤــــﺪرﺑﻴﻦ‬
E71 Series
1/2
