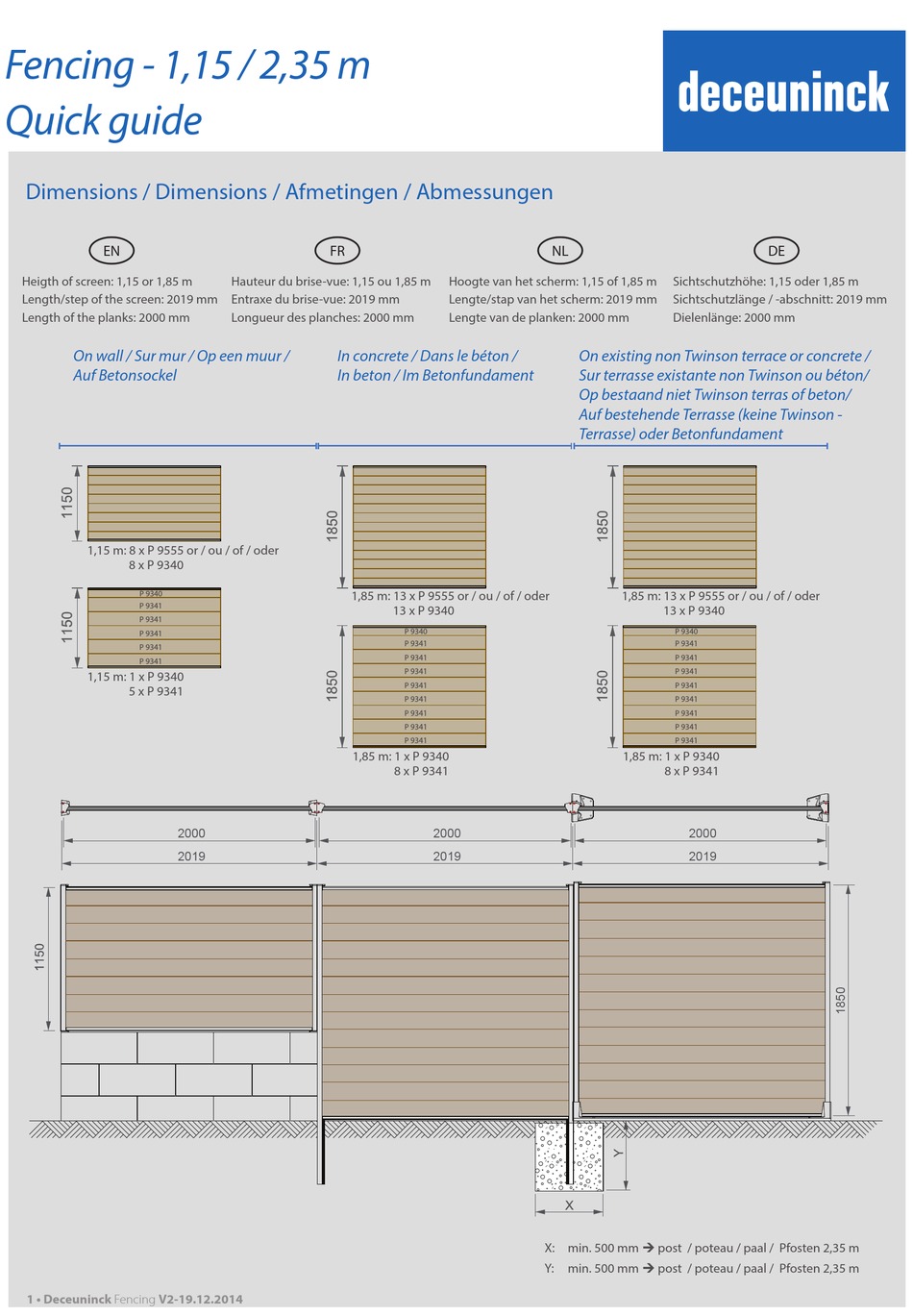

Fencing - 1,15 / 2,35 m
Quick guide
Dimensions / Dimensions / Afmetingen / Abmessungen
EN
Heigth of screen: 1,15 or 1,85 m
Length/step of the screen: 2019 mm
Length of the planks: 2000 mm
On wall / Sur mur / Op een muur /
Auf Betonsockel
1,15 m: 8 x P 9555 or / ou / of / oder
8 x P 9340
P 9340
P 9341
P 9341
P 9341
P 9341
P 9341
1,15 m: 1 x P 9340
5 x P 9341
1 • Deceuninck Fencing V2-19.12.2014
FR
Hauteur du brise-vue: 1,15 ou 1,85 m
Entraxe du brise-vue: 2019 mm
Longueur des planches: 2000 mm
In concrete / Dans le béton /
In beton / Im Betonfundament
2000
2019
Hoogte van het scherm: 1,15 of 1,85 m
Lengte/stap van het scherm: 2019 mm
Lengte van de planken: 2000 mm
1,85 m: 13 x P 9555 or / ou / of / oder
13 x P 9340
P 9340
P 9341
P 9341
P 9341
P 9341
P 9341
P 9341
P 9341
P 9341
1,85 m: 1 x P 9340
8 x P 9341
2000
2019
NL
Sichtschutzhöhe: 1,15 oder 1,85 m
Sichtschutzlänge / -abschnitt: 2019 mm
Dielenlänge: 2000 mm
On existing non Twinson terrace or concrete /
Sur terrasse existante non Twinson ou béton/
Op bestaand niet Twinson terras of beton/
Auf bestehende Terrasse (keine Twinson -
Terrasse) oder Betonfundament
1,85 m: 13 x P 9555 or / ou / of / oder
13 x P 9340
P 9340
P 9341
P 9341
P 9341
P 9341
P 9341
P 9341
P 9341
P 9341
1,85 m: 1 x P 9340
8 x P 9341
2000
2019
X: min. 500 mm Ú post / poteau / paal / Pfosten 2,35 m
Y:
min. 500 mm Ú post / poteau / paal / Pfosten 2,35 m
DE
Advertisement
Related Manuals for deceuninck Fencing
Summary of Contents for deceuninck Fencing
- Page 1 Fencing - 1,15 / 2,35 m Quick guide Dimensions / Dimensions / Afmetingen / Abmessungen Heigth of screen: 1,15 or 1,85 m Hauteur du brise-vue: 1,15 ou 1,85 m Hoogte van het scherm: 1,15 of 1,85 m Sichtschutzhöhe: 1,15 oder 1,85 m...
- Page 2 Keine Montage ≤ 0 °C • • • Installatie op een Twinson • Montage auf Twinson terras verboden Terrasse verboten • Installeer de planken in • Montieren Sie die Dielen dezelfde richting in der gleichen Richtung 2 • Deceuninck Fencing V2-19.12.2014...
- Page 3 Overview kits / Vue d’ensemble du kit / Overzicht kits / Übersicht Kits Kit P 9282 Kit P 9274 Start - End Connection post / Cornerpost 21 x 21 x Kit P 9275 Kit P 9283 Start - End Connection post / Cornerpost 36 X 36 x 3 • Deceuninck Fencing V2-19.12.2014...
- Page 4 Overview kits / Vue d’ensemble du kit / Overzicht kits / Übersicht Kits Kit P 9283 Kit P 9275 Start - End Connection post / Cornerpost 36 x 36 x Kit P 9272 Kit P 9273 OPTIONAL OPTIONAL Kit P 9273 OPTIONAL 4 • Deceuninck Fencing V2-19.12.2014...
- Page 5 Total length of fencing / Longueur total du brise-vue Installation on wall Ú kits without planks / Installation sur mur Ú kit sans lames Totale lengte tuinomheining / Gesamtlänge Sichtschutz Installatie op een muur Ú kits zonder planken / Montage auf Betonsockel Ú Kits ohne Dielen...
- Page 6 Befestigung abhängig vom Fundament. Bitte beachten Sie die Herstellerangaben für alle Produkte. WICHTIG: die Dehnfuge zwischen dem Aluminiumabschlussprofil, der Diele und dem Pfosten muss mindestens 7 mm sein. 6 • Deceuninck Fencing V2-19.12.2014...
- Page 7 BELANGRIJK: een minimum uitzetvoeg van 9 mm voorzien tussen het aluminium afwerkingsprofiel en de einddop van de paal. WICHTIG: die Dehnfuge zwischen dem oberen Aluminiumabschlussprofil und der Pfostenabdeckung muss mindestens 9 mm sein. 7 • Deceuninck Fencing V2-19.12.2014...
- Page 8 A = Beton (Kies, Sand, mind. 300 kg/m³ Zement) Blockieren Sie das untere U-Profil (2) um eine Durchbiegung zu vermeiden. WICHTIG: die Dehnfuge zwischen dem Aluminiumabschlussprofil und dem Pfosten muss mindestens 7 mm sein. 8 • Deceuninck Fencing V2-19.12.2014...
- Page 9 Bitte beachten Sie die Mon- WICHTIG: die Dehnfuge zwischen dem oberen tagerichtung der Dielen. Aluminiumabschlussprofil und der Pfostenabdeckung muss mindestens 9 mm sein. +/- 1/4 +/- 1/4 +/- 1/4 +/- 1/4 9 • Deceuninck Fencing V2-19.12.2014...
- Page 10 Befestigung abhängig vom Fundament. Bitte beachten Sie die Herstellerangaben für alle Produkte. WICHTIG: die Dehnfuge zwischen dem Aluminiumabschlussprofil, der Diele und dem Pfosten muss mindestens 7 mm sein. 10 • Deceuninck Fencing V2-19.12.2014...
- Page 11 12/2014 - P 82106 V2 - published work© 2014 - Deceuninck Fencing system This document contains proprietary and confidential information, do not copy or disclose this information without the express written consent of Deceuninck. Deceuninck reserves the right to change this drawing and any associated documents.
