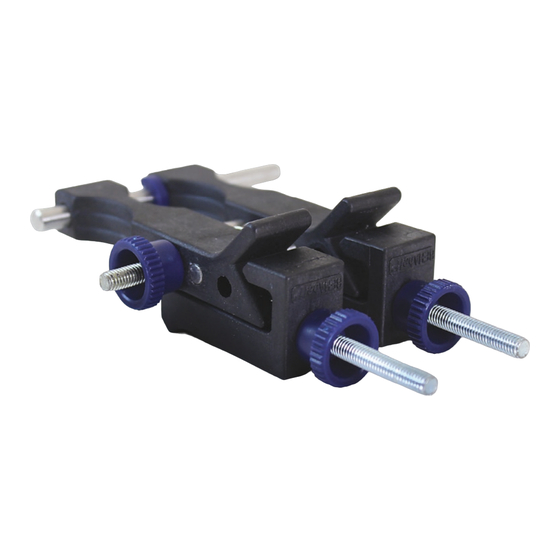

FZ01

Führungszange · Guide clamp

BEDIENUNGSANLEITUNG

INSTRUCTION MANUAL

Need help?

Do you have a question about the FZ01 and is the answer not in the manual?

Questions and answers

Summary of Contents for BEHABELT FZ01

Page 1 FZ01 Führungszange · Guide clamp BEDIENUNGSANLEITUNG INSTRUCTION MANUAL...
Page 2 Darstellungen für Arbeitsablauf ......3 Allgemeine Informationen ........5 Beschreibung Arbeitsablauf ........6 BEHAbelt Schweißtechnik ........8 ENGLISH CONTENT Figures for work sequence ........3 General information ..........6 Description of the work process ......6 BEHAbelt welding technique ......... 8...
Page 3 5 mm...
Page 5 ALLGEMEINE INFORMATIONEN Die Führungszange FZ01 ist geeignet für Rundrie- men, bis Durchmesser ø 10 mm, bzw. Keilriemen bis Profil 10 mm (Z). Sie dient in Kombination mit einem Spiegelschweißgerät (z.B. BEHAbelt EErgo oder Multi TC) dem schnellen, sicheren und beson- ders präzisen Endverbinden von Polyurethan- und...
Page 6 ARBEITSABLAUF Riemen vor dem Verschweißen auf Raumtempera- tur vorwärmen, um eine konstante Schweißtem- peratur zu gewährleisten. Beide Enden des zu verbindenden Profils plan abschneiden. Die Riemenenden in der Führungszange mit einem Abstand von ca. 5 mm zwischen den Rie menenden festsetzen (1) (2). Das auf die entsprechende Schweißtem peratur gebrachte Spiegelschweißgerät in den Spalt einführen und beide Riemenenden mit leichtem...
Page 7 Verschweißtes Profil ca. 5 - 10 Min. in der Füh- rungszange zur Abkühlung eingespannt lassen (4). Den vom Schweißen entstandenen Wulst mit einem Seitenschneider (z.B. BEHAbelt SE02) oder einem scharfen Messer entfernen (5). Der Schweißspiegel muss grundsätzlich nach jeder Schweißung von den anhaftenden Kunst- stoffresten mit einem Riemenstück oder einem...
Page 8 SCHWEISSTECHNIK VON BEHABELT BEHAbelt EErgo (High-End-Spiegelschweißgerät für PU und TPE) Aufheizzeit nur ca. 2 Minuten. Innovative Sicherheitsablage. Ergonomisches Design. Eindeutige Anzeige die richtigen Schweißtemperatur für PU und TPE.
Page 9 BEHAbelt MultiTC (Einfaches Spiegelschweißgerät) Stufenlose Temperatureinstellung mittels Stellrad. Einfache Handhabung Klein und handlich Zum Verschweißen von Polyurethan und Polyester...
Page 10 BEHAbelt RS02 (Reibschweißmaschine) Perfekte Schweißung von Polyurethan und Polyester innerhalb von Sekunden. Drehzahlgesteuerte Reibwärme garantiert eine 100%ige Verschweißung. Austauschbare Präzisionsspannbacken und automatische 0-Stellung...
Page 11 Guide clamp FZ01 INSTRUCTION MANUAL...
Page 12 ENGLISH CONTENT Figures for work sequence ........3 General information ..........6 Description of the work process ......6 BEHAbelt welding technique ......... 8...
Page 13 5 mm...
Page 15 FZ01 Guide Clamp is used for fast, safe and accurate welding of Round and V-belts made of Polyurethane and Polyester. FZ01 ist suitable for Round belts upt to ø 10mm and V-belts up to profile 10 (Z).
Page 16 WORK SEQUENCE In order to ensure a constant welding tempera- ture, we recommand to ensure that the belt is at room temperature before commencing the wel- ding procedure. Cut off both ends of the profile to be connected. Fix belt ends in appropriate guide calmp at a dis- tance of approx.
Page 17 Release the pressure on the clamp and remove the hot paddle. Quickly press the belt ends to- gether and close the set screw on the belt clamp. Welding process is finished. Leave profile clamped for 5-10 min. within the guide clamp to cool off (4). Remove the bead upset with the SE02 edge cutter or a sharp knife (5).
Page 18 BEHABELT WELDING TECHNIQUE BEHAbelt EErgo (Highend welding tool for PU and TPE) Heats-up in less than 2 minutes. Innovative safety rest for safe placement. Ergonomic design for a natural working position. Easy to use temperature selector allows for the correct temperature to weld PU or TPE profiles.
Page 19 BEHAbelt MultiTC (Welding tool) Infinitely variable temperature setting with adjusting wheel. Easy to use Small and handy For welding of polyurethane and polyester...
Page 20 BEHAbelt RS02 (Friction welding machine) Perfect welding of polyurethane and polyester within seconds. Speed-controlled frictional heat guarantees a 100% welding. Exchangeable jaws for splicing many different profiles. BEHA Innovation GmbH In den Engematten 16 · 79286 Glottertal Tel.: +49(0)7684/907-0 Fax: +49(0)7684/907-101 E-Mail: info@behabelt.com...
