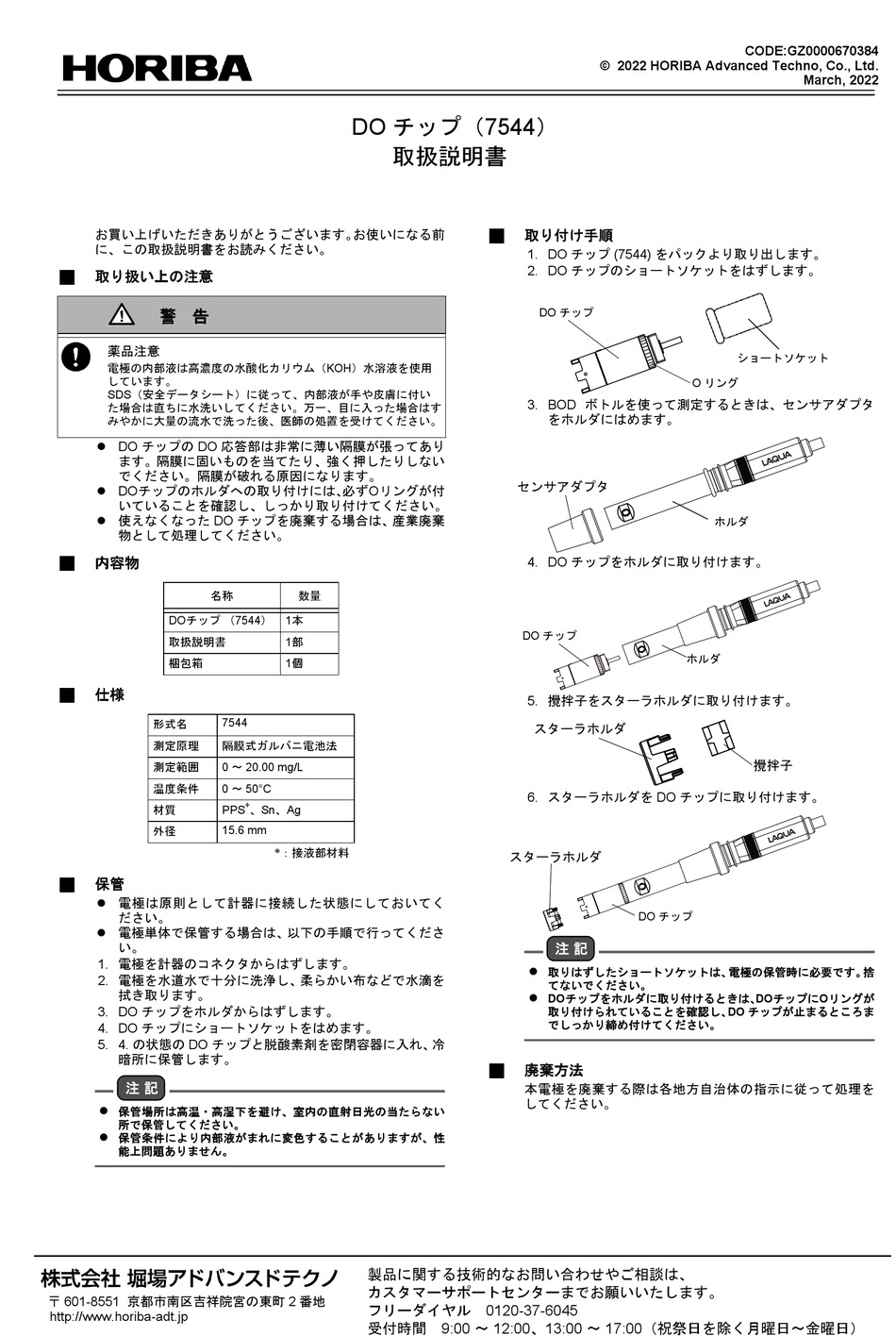

horiba 7544 Instruction Manual

お買い上げいただきありがとうございます。 お使いになる前
に、この取扱説明書をお読みください。
取り扱い上の注意

警 告
薬品注意
電極の内部液は高濃度の水酸化カリウム（KOH）水溶液を使用
しています。
SDS（安全データシート）に従って、内部液が手や皮膚に付い
た場合は直ちに水洗いしてください。万一、目に入った場合はす
みやかに大量の流水で洗った後、医師の処置を受けてください。
 DO チップの DO 応答部は非常に薄い隔膜が張ってあり
ます。隔膜に固いものを当てたり、強く押したりしない
でください。隔膜が破れる原因になります。
 DOチップのホルダへの取り付けには、 必ずOリングが付
いていることを確認し、しっかり取り付けてください。
 使えなくなった DO チップを廃棄する場合は、産業廃棄
物として処理してください。
内容物

名称

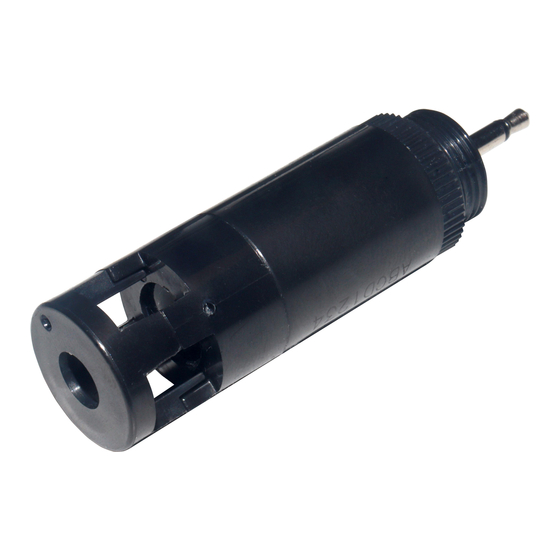

DOチップ （7544）
取扱説明書
梱包箱
仕様

形式名
測定原理
測定範囲
温度条件
材質
外径
保管

 電極は原則として計器に接続した状態にしておいてく
ださい。
 電極単体で保管する場合は、以下の手順で行ってくださ
い。
1. 電極を計器のコネクタからはずします。
2. 電極を水道水で十分に洗浄し、柔らかい布などで水滴を
拭き取ります。
3. DO チップをホルダからはずします。
4. DO チップにショートソケットをはめます。
5. 4. の状態の DO チップと脱酸素剤を密閉容器に入れ、 冷
暗所に保管します。
注 記

保管場所は高温・高湿下を避け、室内の直射日光の当たらない
所で保管してください。

保管条件により内部液がまれに変色することがありますが、性
能上問題ありません。
〒 601-8551 京都市南区吉祥院宮の東町 2 番地
http://www.horiba-adt.jp
DO チップ（7544）
取扱説明書
数量
1本
1部
1個
7544
隔膜式ガルバニ電池法
0 ～ 20.00 mg/L
0 ～ 50°C
*
PPS
、Sn、Ag
15.6 mm
*：接液部材料
製品に関する技術的なお問い合わせやご相談は、
カスタマーサポートセンターまでお願いいたします。
フリーダイヤル 0120-37-6045
受付時間 9:00 ～ 12:00、13:00 ～ 17:00（祝祭日を除く月曜日～金曜日）
© 2022 HORIBA Advanced Techno, Co., Ltd.
取り付け手順

1. DO チップ (7544) をパックより取り出します。
2. DO チップのショートソケットをはずします。
DO チップ
3. BOD ボトルを使って測定するときは、センサアダプタ
をホルダにはめます。
センサアダプタ
4. DO チップをホルダに取り付けます。
DO チップ
5. 攪拌子をスターラホルダに取り付けます。
スターラホルダ
6. スターラホルダを DO チップに取り付けます。
スターラホルダ
DO チップ
注 記

取りはずしたショートソケットは、 電極の保管時に必要です。 捨
てないでください。

DOチップをホルダに取り付けるときは、 DOチップにOリングが
取り付けられていることを確認し、 DO チップが止まるところま
でしっかり締め付けてください。
廃棄方法

本電極を廃棄する際は各地方自治体の指示に従って処理を
してください。
CODE:GZ0000670384
March, 2022
ショートソケット
O リング
ホルダ
ホルダ
攪拌子
