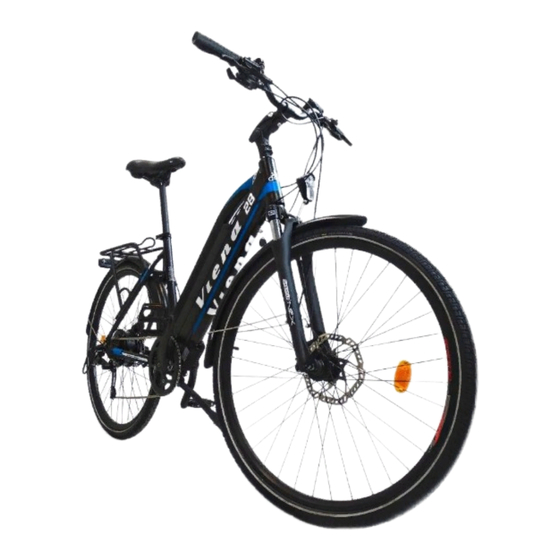

Summary of Contents for Urbanbiker Viena

  • Page 2: Manual De Uso

    Muchas gracias por confiar en Urbanbiker para la compra de su bicicleta eléctrica. Urbanbiker es una marca Española, con sede en León y que cuenta con una amplia experiencia en el diseño, fabricación y distribución de bicicletas eléc- tricas en Europa.

  • Page 3: Antes De Su Uso

    ANTES DE SU USO Urbanbiker recomienda en su primer uso, circular con la bicicleta eléctrica en un circuito cerrado, durante 1 o 2 horas, dependiendo de la experiencia del usuario en el manejo de bicicletas. Siga las instrucciones de seguridad rela- tivas a la batería de este manual, no exceda el peso máximo recomendado...

  • Page 4: Montaje

    PARTES Pantalla Disco de freno Manetas de freno Motor Cierre sillín Desviador Batería Controlador Pedales VÍDEOS Escanea el código QR en tu móvil o suscríbete a nuestro canal para visualizar nuestros videos de montaje de las bicicletas y mucho más contenido. MONTAJE Esta bicicleta eléctrica viene equipada con todos sus componentes y herra- mientas necesarias para su ensamblaje final.
  • Page 5 1- MANILLAR Retire el tubo protector y la carcasa Inserte y alinee el manillar para que superior para comenzar a instalar el esté perpendicular a la rueda apre- manillar. tando el tornillo que se encuentra en su mitad.
  • Page 6 2- COLOCACIÓN GUARDABARROS Incorporar el guardabarros entre la horquilla y ajustar como vemos en la pri- mera imagen dos de los primeros puntos de anclaje en ambos tubos de la horquilla(1).  A continuación debemos hacer coincidir el tercer punto de an- claje del guardabarros por la parte trasera de la horquilla(2) con el tornillo que insertaremos desde el punto de anclaje de la luz (3).

  • Page 7: Colocación De La Batería

    4- PEDALES Identifique sus pedales: verifique las letras del pedal, "L" (rojo) o "R" (verde). El pedal marcado con la "R" (verde) es el de la derecha (mirando de frente a la di- rección de avance). Para unirlo a la manivela, ajústalo en el sentido de las agu- jas del reloj.
  • Page 8 Para encender presione “M” durante un segundo. Para apagar presiona “M” durante 2 segundos. Con el display apagado no hay consumo de energia. La pantalla se apagará automáticamente a los 5 minutos a 0 Km/h. Para encender la luz de la pantalla presionar el botón “+” un segundo. Para apagar la luz de la pantalla presione de nuevo el botón “+”...
  • Page 9 Código de Errores en Pantalla Normal Bajo voltaje en batería Testeo inicial interno Temperatura alta de motor Temperatura alta en controlador Motor desconectado Voltaje en batería muy alto Desconexión entre pantalla y El indicador de errores se muestra controlador mediante una llave inglesa y un nú- mero.
  • Page 10 INDICADOR BATERÍA La capacidad de la batería se muestra mediante 6 segmentos. Cuando el ico- no parapdea la batería necesita ser recargada inmediatamente. CARGADOR Insertar la batería. Primero conectar el cargador a la batería y seguidamente conectar a la electricidad. Si la luz (1) está en rojo la carga no está completa- da.

  • Page 11: Mantenimiento

    MANTENIMIENTO • El mantenimiento y reparación de la bicicleta requiere habilidades especí- ficas y herramientas adecuadas. • No repare su bicicleta ni cambie ninguno de sus ajustes si tiene la menor duda sobre su capacidad de proceder correctamente con ese trabajo. •...
  • Page 12 LIMITACIÓN GENERAL DE RESPONSABILIDAD URBANBIKER no se hace responsable por daños de cualquier tipo en los si- guientes casos: El mal uso del vehículo eléctrico. El incumplimiento de las normas de tráfico y las leyes vigentes en el país de uso. Mal manejo. Cual- quier uso inadecuado o inconsistente con el propósito para el cual fue con-...
  • Page 13 Declaración de Conformidad CE Según Directiva 2006/42 EC Fabricante URBANBIKER S.L. Sr. Raúl de Juan Productos EPAC / Pedelec - Ebike Marca URBANBIKER Modelo Viena Estándares (seguridad) UNE EN 1594:2017 Max Speed: 25 km/h Max. Nominal Power: 250W UNE EN ISO 13849:2008...
  • Page 14 We would like to thank you for the purchase of one of our Urbanbiker ebikes. Urbanbiker is a Spanish brand, based in León and has extensive experience in the design, manufacture and distribution of electric bicycles in Europe. The name and logo of URBANBIKER SL are registered and protected trade- marks.

  • Page 15: Before Using

    BEFORE USING The first time you use your bicycle, Urbanbiker recommends cycling in a clo- sed area for 1 or 2 hours, depending on the user expertise in handling bicy- cles. Follow the battery safety instructions in this manual, do not exceed the recommended maximum weight for this model and ride the ebike always at the recommended speed on each route.
  • Page 16 PARTS Display Disc brakes Brake lever Motor Seat fastener Derailleur Battery Controller Pedals VIDEOS Scan the QR code on your mobile or subscribe to our channel to view our bike mounting videos and much more content. ASSAMBLE This electric bicycle comes equipped with all its components and tools neces- sary for its final assembly.
  • Page 17 1- HANDLEBAR Remove the protective tube and top Insert and align the handlebar so shell to begin installing the handlebar that it is perpendicular to the wheel by tightening the screw in its midd-...
  • Page 18 2- INSERT THE MUDGUARD Insert the mudguard between the fork and adjust as shown in the first picture two of the first anchor points on both fork tubes(1).  Then make the third fixing point of the mudguard at the rear of the fork(2) match with the screw inserted from the fixing point of the lamp (3).

  • Page 19: Insert The Battery

    4- PEDALS Identify your pedals: check the letters on the pedal, “L” (red) or “R” (green). The pedal marked “R” (green) is the one on the right (facing the di- rection of travel). To attach it to the crank, press it clockwise. The pedal marked “L”...
  • Page 20 To start press “M” one second. Press and hold the “M” button for 2 seconds to switch off. When the display is off, it does not consume any power. The display switches off automatically after 5 minutes at 0 km/h. Press the button “+”...
