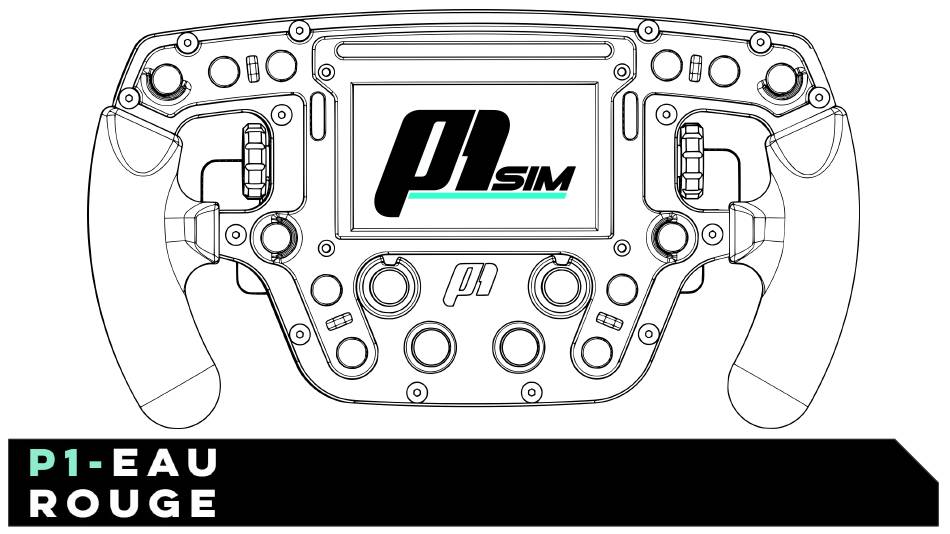

  • Page 1 User Manual...
  • Page 2 User Manual...

  • Page 3: Safety Notice

    Safety Notice Please read the Manual carefully before you use the wheel. In the event of a malfunction do not open the product and contact us (contact@p1sim.fr), otherwise we will not provide warranty service. This product is not waterproof, please keep it away from rain, moisture and other items containing liquid such as vape, cup ect...

  • Page 4: Notice De Sécurité

    Notice de sécurité Merci de lire ce manuel avec attention avant toute utilisation du volant. Dans l’éventualité d’un dysfonctionnement n’ouvrez pas le volant et contactez nous (contact@p1sim.fr), dans le cas contraire la garantie ne pourrait pas être appliquée. Ce produit n’est pas étanche, il est trés important de le tenir éloigné de toute sorte d’humidité...

  • Page 5: What's Included

    What’s included P1Sim_EauRouge steering wheel Coiled USB cable Set of stickers Set of screws Awesome true racing experience!!

  • Page 6: Ce Qui Est Inclus

    Ce qui est inclus Volant P1Sim EauRouge Cable torsadé de 3m Set de stickers Set de vis Une expérience de de simracing hors norme!!
  • Page 7 USB Layout Side rotary 1 Side rotary 2...
  • Page 8 Paddles adjustment All 4 paddles are adjustable via 2 M3 screws, as shown below.
  • Page 9 Ajustement des palettes Les 4 palettes sont ajustables à l’aide de deux vis M3 comme montré ci-après.

  • Page 10: Wheel Installation

    Wheel installation The wheel hub comes with two different diameters to allow compatibility with almost any quick releases or bases. It is recommended to use all 6 screws to perfectly secure the wheel. (Screws provided with the wheel) Note: For Fanatec Podium users, it is mandatory to use the podium hub.

  • Page 11: Installation Du Volant

    Installation du volant Le hub propose deux différents diamètres qui permettent une compatibilité avec toutes les bases du marché. Il est recommandé d'utiliser au moins 3 points de fixations. Note: Pour les utilisateurs de bases fanatec, il est obligatoire de monter le volant sur le podium hub fanatec.
  • Page 12 Connection USB Make sure to align connector’s Keys Fully insert connector in the wheel Fasten securely the locking thread Connect USB side to your PC or USB Extension. Tips: To increase longevity of the cable and its connector, it is recommended to secure the connector once and unplug the USB side whenever needed.

  • Page 13: Usb Connection

    USB Connection Aligner les repères du connecteur Insérer le connecteur complètement Visser l'écrou de sécurité Connecter les ports usb a votre PC Tips: Pour rallonger la durée de vie de votre câble, il est conseillé de ne débrancher que le coté port USB du câble.
  • Page 14 Wheel set up (downloads) 1- Download and install P1Sim Control Center.exe file https://p1sim.fr/pages/downloads 2- Download and install Simhub https://www.simhubdash.com/ It is recommended to buy a licence from simhub if not already done, to unlock all functionalities. SimHub is a great tool which will allow you to configure your screen with endless possibilities.
  • Page 15 Configuration (downloads) 1- P1Sim Control Center.exe file https://p1sim.fr/pages/downloads 2- Télécharger et installer Simhub https://www.simhubdash.com/ Il est recommandé de prendre une licence simhub si vous n’en avez pas déjà, pour débloquer toutes les possibilités. SimHub est un formidable outil qui vous permettra de configurer votre écran à...
  • Page 16 P1Sim Control Center Overview 1- Firmware status When firmware updates will be available, the status will change to 2- Push buttons check 3- Clutch input check 4- LEDs Check...
  • Page 17 P1Sim Control Center Overview 1- Status du Firmware Quand une nouvelle version du firmware sera disponible alors le status changera 2- Test des boutons 3- Test des embrayages Test des leds...
  • Page 18 Dash config 1/2 1- Click Devices 2- Click Add device 3- Select Generic Vocore Screen (4”, 4.3”, 5”, 6.8”) 4- Tick box: Connect to a specific screen 5- Select Screen ID 6- Select Displayed Dashboard...
  • Page 19 Dash config 1/2 1- Click sur Devices 2- Click sur Add device 3- Selectionner Generic Vocore Screen (4”, 4.3”, 5”, 6.8”) 4- Cocher case: Connect to a specific screen 5- Selectionner Screen ID 6- Selectionner Displayed Dashboard...
  • Page 20 Dash config 2/2 1- Click on controls 2- Configure buttons to switch dash pages.
  • Page 21 Dash config 2/2 1- Click sur Controls 2- Choisir les boutons souhaités pour faire défiler les pages du dash.

  • Page 22: Dash Overview

    Dash Overview Idle screen Formula screen Fuel screen Main screen Race screen Tires screen...
  • Page 23 LEDs config 1/2 1- Click on Nextion display 2- Select Nextion 1 3- Check com port and modify if needed 4- Change LEDs number to 22...
  • Page 24 Configuration LEDs 1/2 1- Click sur Nextion display 2- Selectionner Nextion 1 3- Vérifier Port COM puis le modifier si besoin. 4- Changer le nombre de LEDs a 22...
  • Page 25 LEDs config 2/2 5- Click on edit led layout, then profile manager, then import LED config to the wheel 6- File will be located here: C:\Program Files (x86)\SimHub\LedConfig 10- A Blue light comes up on the wheel, You’re all set!
  • Page 26 Configuration LEDs 2/2 5- Click sur edit led layout, puis profile manager, puis importer le fichier config LED. 6- Le fichier sera situé ici: C:\Program Files (x86)\SimHub\LedConfig 10- Une LED Bleue apparait, vous etes pret a rouler!
  • Page 27 Bite Point Setup Procedure At any moment, it is possible to fine tune the bite point following this procedure: Push simultaneously buttons 15 and 16 for 3 seconds Setup mode appears on LEDs bar Rotate rotary X to select the right setup Push simultaneously buttons 15 and 16 for 3 seconds to exit setup Note: The set value corresponds to the right paddle,...
  • Page 28 Procedure de réglage du point de patinage A tout moment, il est possible de régler le point d’accroche de l’embrayage en fonction du véhicule utilisé: Appuyer simultanément sur 15 et 16 pour 3 seconds Le réglage apparait comme montré ici Tourner le commutateur 12 position gauche pour ajuster et choisir le bon réglage.
  • Page 29 Clutch Calibration Procedure Depending on your usb port quality it might be necessary to perform a clutch calibration, here is the procedure to follow: Push button 15 for 5 seconds A countdown appears on LEDs bar Slowly press and release both clutch paddles several times during countdown, then release them before the end.
  • Page 30 Procedure de calibration USB En fonction de la qualité de vos ports usb, il sera peut être nécessaire de paramétrer la course de vos palettes: Appuyer sur 15 pendant 5 secondes Un compte a rebour apparaît sur la barre de LEDs. Actionner les deux palettes simultanément pour balayer leur course complète, a plusieurs reprises.
  • Page 31 Manufactured by Designed and developed by P1 Sim SAS E-mail: Contact@p1sim.fr website:www.p1sim.fr Version 1...
