Raccordements

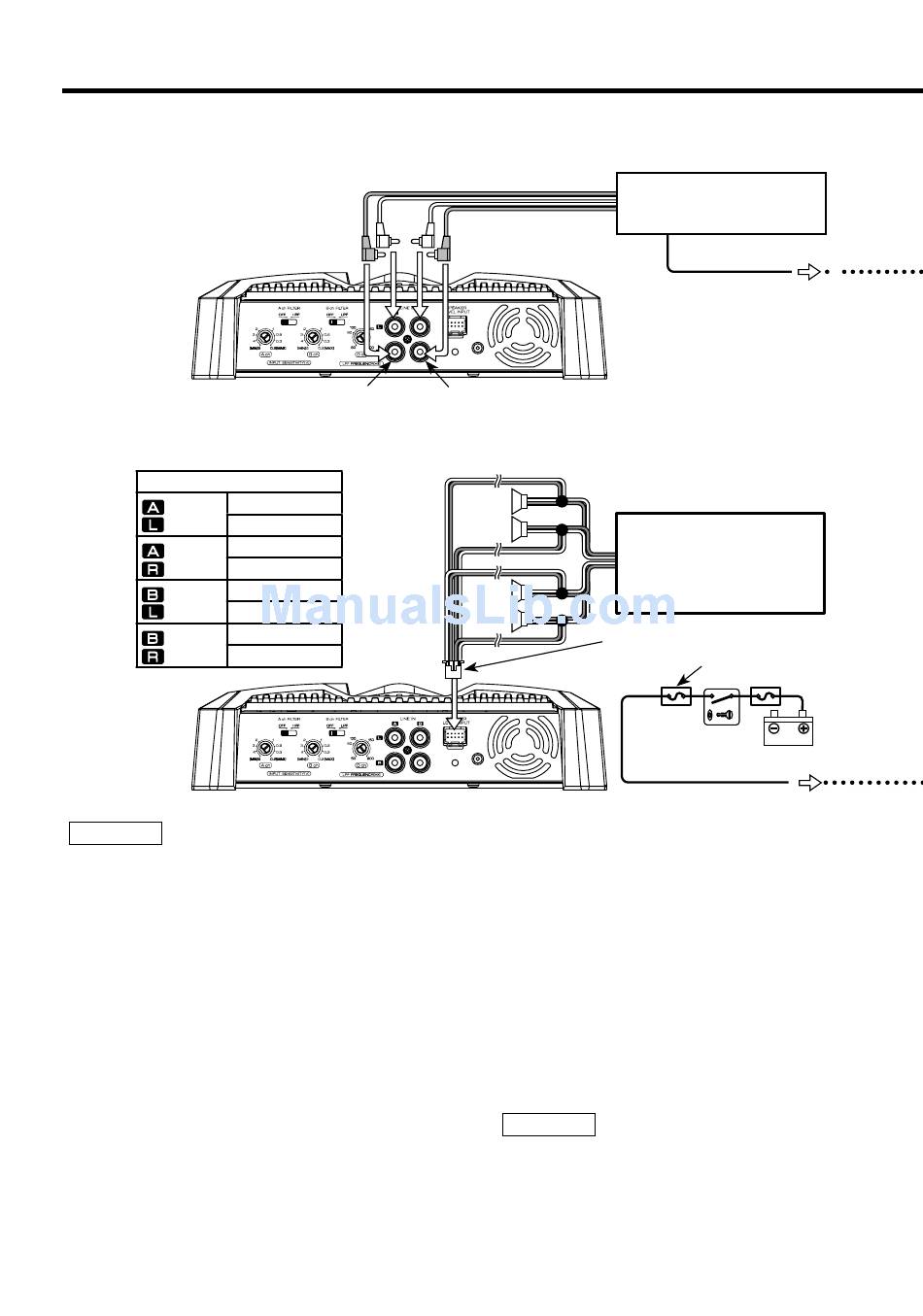

■ Câble RCA ou connexion d'entrée de niveau d'enceinte
• Raccordement d'un câble à fiche Cinch (RCA)
• Raccordement au niveau haut-parleur
Couleur de câble du connecteur
9 Blanc
A canal
· Blanc/Noir
Gauche
9 Gris
A canal
· Gris/Noir
Droite
9 Vert
B canal
· Vert/Noir
Gauche
9 Violet
B canal
· Violet/Noir
Droite
REMARQUE
• Ne pas raccorder des câbles ou conducteurs
à la fois aux prises de sortie pour câble RCA et
aux prises d'entrée de haut-parleur car l'appareil
risquerait d'être endommagé ou de mal
fonctionner.
Borne SPEAKER LEVEL INPUT
• La puissance de sortie maximum de l'autoradio
stéréo d'origine ne doit pas dépasser 40W.
• Raccorder le fil de commande de l'alimentation à
un point d'alimentation mis sous et hors tension
par la clé de contacteur du véhicule (ligne ACC).
Avec ce type de raccordement, la mise sous/hors
tension de l'autoradio stéréo d'origine peut
produire un bruit de claquement.
Bornes SPEAKER OUTPUT (A.ch/B.ch)
• Connexions stéréo:
Les enceintes à connecter doivent avoir une
impédance de 2 Ω ou supérieure. Lorsque
plusieurs enceintes doivent être connectées,
14
Français
Câble RCA*
Entrée canal A Entrée canal B
Borne P.CON (fil de commande
d'alimentation)
FUSIBLE
(lecteur de CD, etc.)
Autoradio stéréo
(Aucune sortie de ligne de
l'unité centrale, etc.)
Câble d'entrée de niveau d'enceinte
s'assurer que l'impédance combinée soit de 2 Ω
ou supérieure pour chaque canal.
• Connexions en pont:
Faire les connexions aux bornes SPEAKER OUTPUT
du canal gauche (LEFT) 9 et du canal droit
(RIGHT) ·.
Les haut-parleurs à connecter doivent avoir
une impédance de 4 Ω ou supérieure. Lorsque
plusieurs enceintes doivent être connectées,
s'assurer que l'impédance combinée soit de 4 Ω
ou supérieure.
Commande l'unité ON/OFF.
REMARQUE
Commande l'unité d'alimentation. Assurez-vous de
le connecter à l'ensemble des différents systèmes.
KAC-7404: 40 A × 1
KAC-6404: 25 A × 1
Unité centrale
Câble de commande de
l'alimentation (Bleu/Blanc)
d'origine
Boîte á fusibles de la
voiture
Batterie
ACC
