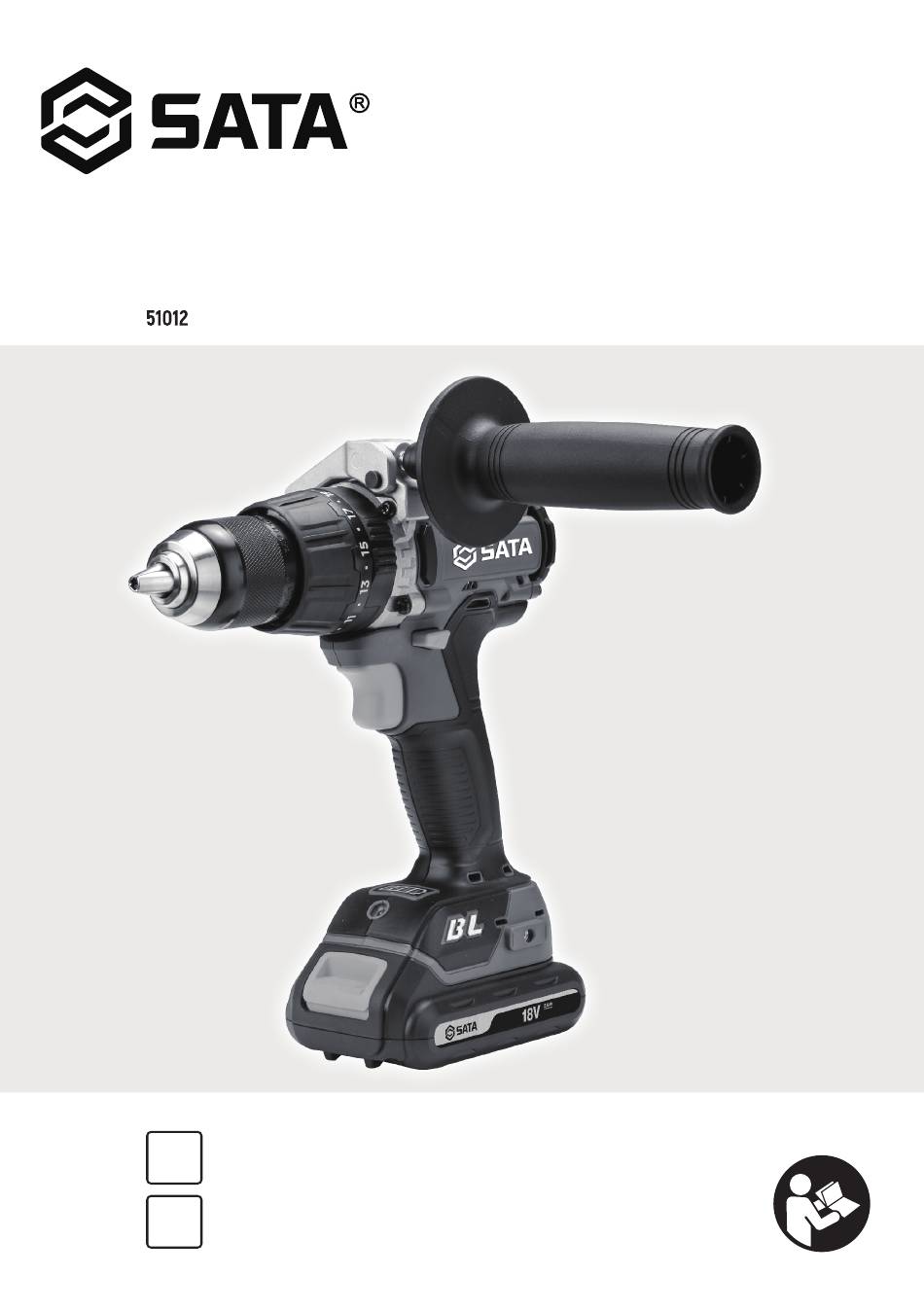

- Page 1 Li-Ion Brushless Impact Drill/Screwdriver 系列锂电无刷冲击电钻/起子机 中文 使用说明书 OPERATION INSTRUCTION...
- Page 3 电动工具的通用安全警告： 电动工具时瞬间的疏忽会导致严重人身伤害。 2) 使用个人防护装置。始终配戴护目镜。安全装 置，诸如适当条件下的防尘面具，防滑安全鞋， 安全帽，听力防护等装置能减少人身伤害。 阅读所有警告和所有说明。 不遵照以下警告和说明 3) 防止意外起动。确保开关在连接电源和 / 或电池 会导致电击、着火和 / 或严重伤害。保存所有警告 盒、拿起或搬运工具时处于关断位置。手指放 和说明书以备查阅。在所有下列的警告中术语“电 在已接通电源的开关上或开关处于接通时插入 动工具” 指市电驱动 （有线） 电动工具或电池驱动 （无 插头可能会导致危险。 线）电动工具。 4) 在电动工具接通之前，拿掉所有调节钥匙或扳 通用电动工具安全警告 - 工作场地 手。遗留在电动工具旋转零件上的扳手或钥匙 1) 保持工作场地清洁和明亮。混乱和黑暗的场地 会导致人身伤害。 会引起事故。 5) 手不要伸展得太长，时刻注意立足点和身体平 2) 不要在易爆环境，如有易燃液体、气体或粉尘 衡。 这样在意外情况下能很好地控制电动工具。 的环境下操作电动工具。电动工具产生的火花...
- Page 4 2) 禁止将机器置于雨或水中。 1. 使用前请阅读说明书。 3) 请勿将电池包存储于高于 40℃的环境下。 2. 仅在室内使用，禁止置于雨或水中。 4) 在 0 至 30℃的环境下充电，理想充电温度是 18 3. 禁止给不可充电电池充电。 至 24℃。 4. 如果电源软线损坏，为避免危险，必须由制造商、 5) 仅限配套使用本机随附的充电器和电池包。 其维修部或类似部门的专业人员更换。 6) 避免电池包连接短路。（比如：不要让螺栓、 钉子等接触到电池包的正负极） 7) 禁止燃烧电池包或弃之于火中，会引起爆炸。 8) 禁止给已损坏的电池包充电。 9) 如果充电器上的电源线损坏，请及时更换。 10) 取下电池包之前务必先拔下充电器电源插头。 11) 充电过程中， 充电器和电池包发热属正常现象。 12) 不使用机器时，请勿将充过电的电池包插在充 51012C...
- Page 5 标记 禁止置于雨或水中 为减少伤害，用户应仔细阅读说明书 禁止置于火中 警告标记 请勿丢弃电池，将废旧电池送回到你 请戴防护耳罩 当地收集或回收点回收 请戴防护眼镜 该产品包含有某些有毒有害物质， 在环保使用期限内可以放心使用，超 过环保使用期限之后则应该进入回收 请戴防尘面具 循环系统。 仅在室内使用 产品中有毒有害物质或元素的名称及含量 有毒有害物质或元素 部件名称 铅 汞 镉 六价铬 多溴联苯 多溴二苯醚 （Pb） （Hg） （Cd） （Cr(VI） （PBB） （PBDE） 外壳的金属部分 ○ ○ ○ ○ ○ ○ 外壳的非金属部分 ○ ○ ○...
- Page 6 随机附件 机器型号 内容 数量 2.0 安时锂电 电池包 1 51012C 4.0A 充电器 充满一个 4.0Ah 电池包约 65 分钟 充满一个 2.0Ah 电池包约 30 分钟 我们建议您从所购买电动工具的商店选配您的附件。 请使用有知名品牌的高质量的附件。请选择适合您 工作所需的正确附件。请参考附件包装，您将获得 附件使用的更多的方法及帮助。 机器规格 51012C 机器型号 18 V 电压 0-560 / 0-1900 / 转 / 分钟 空载转速 0-9520 / 0-32300 / 次 / 分钟...
- Page 7 操作指南 注意：使用机器前， 请仔细阅读说明书。 使用之前 1) 充电 本充电器和机器需配套使用，严禁使用其他充电器。 本机器内设保护线路，当电池电量不足时，保护线 路开启，机器停止转动。 在温度较高的环境中或者长时间使用后，机器可能 会发烫， 这时请不要立即充电， 待电池冷却后再充电， 否则将缩短电池的使用寿命或者因电池过热导致无 法充电。 机器首次充电时或者长时间不用后，第一次充电器 效率可能只能达到 60% 左右，需经 2-3 次的充放电 之后，电池效率方可达到 100%。 2) 安装 / 拆除电池包（见图 A） 要取出电池包时，按下电池包端部的锁钮，然后将 其拉出。 要插入电池包时， 只要将其轻推入机器即可， 切忌用力过猛。 3) 工作模式的选择（见图 E 和图 H） 本机器带有工作模式选择 (3)，可以根据工作内容需 要，在钻、锤钻、拧螺丝三种模式中选择合适的工...
- Page 8 正转：把转向拨杆标有 “ ”一面推到底（移至 左侧），可用于钻孔和旋入螺丝。反转：把转向拨 7. 工作灯 杆拨标有“ ”的一面推到底（移至右侧），可 用于转松或转出螺丝。 机器带有照明工作灯：当使用机器按下 开关时，照明灯亮；松开，照明灯延迟 15 秒熄灭。 8. 主轴自锁（见图 G） 机器完全静止后才可变换转向。 主轴自锁功能可以使机器作为手动工具操作。在电 池包电量耗尽时，可以手动旋转机器来旋紧或旋松 4. 变速（见图 D） 螺钉等操作，此时，夹头是固定不动的。 1. 将变速拨杆（3）向下拨动至 1 档转速： 高转矩 / 低转速，用于钻入较粗的钻头或者旋 入螺丝。 2. 将变速拨杆（3）向上拨动至 2 档转速： 低转矩 / 高转速，用于钻入较细的钻头。 当机械变速拨杆由于齿轮撞齿而无法拨动时，轻按 开关让电机旋转一下再换档。 51012C...
- Page 9 9. 电池电量指示 问题解答： 按下机器开关，电量指示灯亮，可按照下表判断电 池包剩余电量。 1、为什么按压开关而机器却不运转？ LED 灯显示 剩余电量 在开关上部有一个转向拨杆，处在锁住的位置。将 0-25% 其拨向需要转动方向的位置，再按下按钮，机器就 会开始转动。 25-50% 50-75% 2、为什么在螺钉还未拧紧时，手电钻就停止运转？ 75-100% 机器带有低压保护，在电池包电量过低时，机器不 能工作，请确认电池包电量。 10. 钻孔操作 本机带有温度保护，当长时间满负荷工作时，电池 在硬质材料表面钻孔时，可先用一个尖冲头和锤子 包会过热，温保系统会启动导致机器停止运转，请 在想要钻孔的部位作一标记，以防钻头打滑。 握紧 将机器冷却到常温后再继续使用。 手电钻， 将钻头尖对准标记， 按下开关进行钻孔操作。 请调节在机身和夹头之间的扭力调节圈。位置 1 对 以适当的压力钻入，请勿过分施压或使用偏移的压 应的扭力最小，位置“21”对应的扭力最大。把扭 力而使孔径变大。 力调节圈调节到更高档位就可以解决此问题了。 11. 过载保护 3、为什么同一个电池包的工作时间会有长有短？ 本机器带有过载保护系统，如果长时间超负荷使用，...
- Page 10 废弃电池包的处理 为保护自然环境，请妥善回收或处理电 池包。该电池包含有锂电池。请向当地 废物处理部门咨询有关回收和（/ 或） 处理的信息。通过使用手电钻把电池包 电量耗尽，卸下电池包，用结实的胶带 包裹好极片端口，避免短路和漏电。请 勿试图打开或拆取任何部件。 环境保护 处理废弃物 为了响应环保，对于坏损的机器、配 件及包装材料必须详细加以分类处理， 以便利于回收。 为方便分类回收，各塑胶部位都做有 材料标识。 51012C...
- Page 11 GENERAL SAFETY WARNING OF ELEC or moisture. Water entering the electric tool will increase the risk of electric shock. TRIC TOOL: WARNING 4) Do not abuse the wire. Never carry, pull the electric tool with wire or pull out its Read all warnings and instructions.
- Page 12 4) The abuse will make the liquid splash out are not familiar with the electric tool or of the battery. Therefore, the exposure who do not understand these instructions. shall be avoided. In case of accidental 51012C...
- Page 13 exposure, rinse it with water. In case of 13) After the charging is over, please pull the splash into the eye, seek the medical battery pack off the charger immediately. assistance. Liquid spilled from the battery 14) During the operation, it is normal for the may cause the corrosion or burning.
- Page 14 After the above Please wear the dust mask period is expired, it shall be put into the recycling system. Only for indoors Do not place the machine in the rain or water 51012C...
- Page 15 Accompanied accessories: Model Content Quantity 51012C 2.0 Ah Li-ion battery pack 4.0A charger Charging duration of 4.0A battery pack: about 65min Charging duration of 2.0A battery pack: about 30min We recommend that you choose the accessories from the store where you purchased the electric tool.
- Page 16 (3). Drill, hammer drill or screw tightening may be selected according to the working demands: Drill function Rotate the working mode selection ring (3) to align the drill mark with the arrow on the enclosure to activate the drill function; 51012C...
-
Page 17: Operation
Hammer drill function 2. Switch lock (see Figure C) Rotate the working mode selection ring (3) to The switch has the lock protection function align the hammer mark with the arrow on the which helps to avoid the accidental activation enclosure, and apply the appropriate pressure to of the hand drill. - Page 18 When the facilitate the operation. battery pack is exhausted, you can manually rotate the machine to tighten or loosen the screw. In this case, the chuck is stationary. 51012C...
-
Page 19: Question And Answer
QUESTION AND ANSWER: MAINTENANCE 1. Why does the machine not operate after the Be sure to pull off the plug before repairing or switch is pressed? replacing the machine. A reversing yoke is located on the upper part The electric tool does not require additional of switch. -
Page 20: Environmental Protection
ENVIRONMENTAL PROTECTION Disposal of waste The damaged machine, accessories and packaging materials shall be classified in detail for recycling in line with environmental protection requirements. All plastic parts are marked with material identifications to facilitate the classification and recycling. 51012C... - Page 21 / Model 51012C / Version No V-SC-51012C-202105 SATA TOOL (SHANGHAI) LIMITED Customer service: Room 302, Area A, No. 177, Bibo Road, Pudong New Area, Shanghai /Post: 201203 /Tel.: (86 21) 6061 1919 /Fax: (86 21) 6061 1918...
