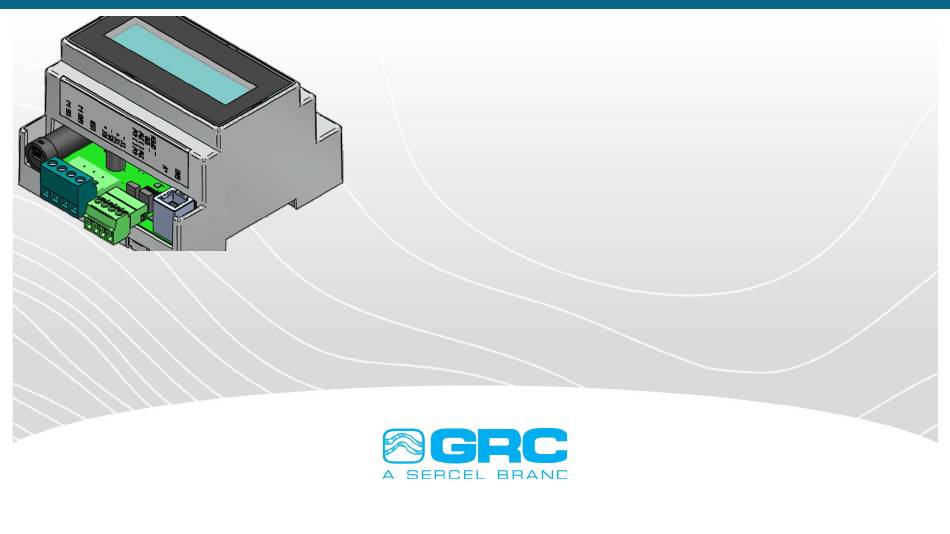

- Page 1 School of Gauges Spy Pro ESP Monitoring Troubleshooting AUG 9 , 2022 © Sercel 2020 - All rights reserved...
- Page 2 The LCD on the SPS-1500 will display error codes depending on the failure it is detecting. Below is a list of common error codes and possible solutions to assist with troubleshooting the SPS-1500. © Sercel 2020 - All rights reserved...
- Page 3 ❹ ❷ ❺ SPS1501 PRODUCT IDENTIFICATION LABEL ❽ ❶ ❻ LABEL, CE IDENTIFICATION ❼ PCB ASSY, SPS1500L LCD ❼ ❻ ❽ PCB ASSY, SPS1500L ESP PWR SPLY ❾ CABLES 10P 6 SKT ❸ © Sercel 2020 - All rights reserved...
- Page 4 SPS-1500 © Sercel 2020 - All rights reserved...
- Page 5 SPS-1500 Screen Sequence Firmware Version/Date Tool Information Modbus Information Tool Communication Signal Settings Levels Line Voltage Packet Count and Run Time Status & Error Message © Sercel 2020 - All rights reserved...
- Page 6 SPS-1500 Screen Sequence Error Message Tool Information © Sercel 2020 - All rights reserved...
- Page 7 • Pruebe una fuente de alimentación SPS alternativa el de SPS) • Corriente de línea de señal de • Use un mulltímetro para confirmar que el voltaje MÁX. sea sensor excesiva superior a 45 VCC. • SPS defectuoso © Sercel 2020 - All rights reserved...
- Page 8 • Ruido del motor afecta a la • Desactive Auto Volt / Auto Analyze con DataWorks. Establezca velocidad superior a la modulación actual del sensor el voltaje en ~ 60 VCC. esperada) © Sercel 2020 - All rights reserved...
- Page 9 • Compruebe el fusible de señal • Ajuste de amperaje bajo • Verifique el ajuste de amperaje bajo con DataWorks (15 VDC establecido en alto nominal) • Verifique la configuración de alto amperaje con DataWorks (25 VDC nominal) © Sercel 2020 - All rights reserved...
- Page 10 - Compruebe la configuración de High Amp (25 mA normalmente para SPS-1500 y 22-26 mA normalmente para SPS-1501) • Verifique las lecturas del equipo de fondo (fase a fase, fase- tierra (megóhmetro con polaridad inversa)) • Reemplace el SPS-1500 © Sercel 2020 - All rights reserved...
- Page 11 (megóhmetro con polaridad inversa) (solo se aplica al SPS-1500) sensor) • Comprobar fusible de señal • Ajuste el voltaje establecido (Aprox. 60 +/- para 1500 y Aprox. 40 +/- para el SPS-1501). Esto se puede hacer usando el software "DataWorks". © Sercel 2020 - All rights reserved...
- Page 12 • Configuración de corriente No- que una posible desconexión en el fondo. Tool Current incorrecta en SPS • Usando “DataWorks”, verifique que el valor de “No Tool Amp” esté establecido en 5.3mA (valor predeterminado). © Sercel 2020 - All rights reserved...
- Page 13 • Verifique el voltaje de línea en el punto estrella del protector contra sobretensiones (surge protector) para detectar la inyección de ruido del motor. © Sercel 2020 - All rights reserved...
- Page 14 • Posible falla en algún desde aproximadamente 15 mA a 25 mA. Si no está modulado, de modulación) componente del sensor / SPS verifique SPS y conexiones. • Configuración de No-Tool Current incorrecta en SPS © Sercel 2020 - All rights reserved...
- Page 15 Verifique el fusible del sensor en el SPS-1500. Pruebe la resistencia / aislamiento del cable de fondo de pozo desde la boca del pozo • Reemplace SPS-1500 © Sercel 2020 - All rights reserved...
- Page 16 Si AutoAnalisys y AutoVolt están habilitados óptimo para detectar el sensor el SPS-1500, intente ejecutar en modo manual y aumente el voltaje de ajuste hasta que el sensor se comunique. © Sercel 2020 - All rights reserved...
- Page 17 SPS-1500 Troubleshooting Error Possible Cause Troubleshooting Step OKAY– • Normal Operation, no errors • SPS is communicating with the gauge • Operación normal, sin errores • El SPS se esta comunicando con el sensor © Sercel 2020 - All rights reserved...
- Page 18 Make sure jumpers, J6 & J7, are not on SPS-1500. Make sure all 4 wires are connected with correct polarity. For example ‘TR-’ from SPS-1500 connects to TD(A) of RS-422 adaptor and – TR+’from SPS-1500 connects to TD (B) of RS-422 adaptor © Sercel 2020 - All rights reserved...
- Page 19 Edit Maximum tool baud rate Line Voltage Tolerance Edit Line Voltage Tolerance No Tool Amp Edit current threshold while no tool connected Low Current Edit low current threshold 16-18 High Current Edit high current threshold 30-32 © Sercel 2020 - All rights reserved...
- Page 20 LCD Comm Settings Toggle Display: SPS Communication Settings LCD Signal Levels Toggle Display: SPS-Tool Signal Levels LCD Line Voltage Toggle Display: Current Line Voltage LCD Run Time Toggle Display: SPS-1500 Power On Time © Sercel 2020 - All rights reserved...
- Page 21 © Sercel 2020 - All rights reserved...
