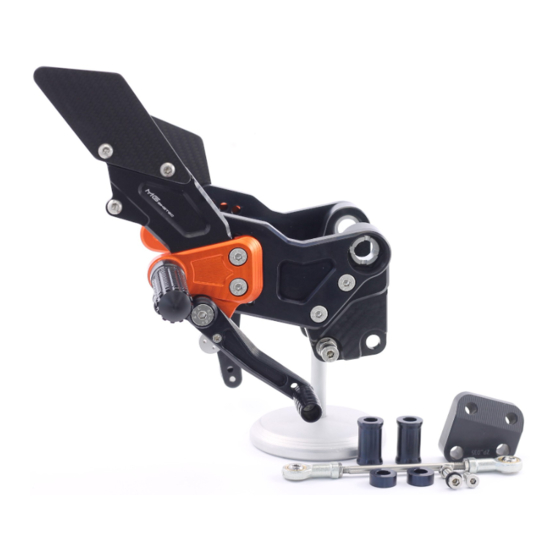

- Page 1 Montageanleitung Fußrastenanlage / Rearset installation instructions 25x0 651514 25x0 651511 KTM 125/200/390 Duke/RC ab / from 2011...
- Page 2 INSTALLATION TIPS ENGLISH Wir empfehlen den An/Umbau unserer Zubehörprodukte durch eine Fachwerkstatt. Erfahrung/Fachwissen sind nicht durch nachstehende Anleitung zu ersetzen. Bitte sorgen Sie vor Beginn der Arbeiten an Ihrem Fahrzeug für einen sicheren Stand Ihres Motorrades. Congratulations on your purchase. We recommend having the upgrade with our components Dieses Produkt darf nur für jenen Motorradtyp verwendet werden, der auf der done at an authorized service centre.
- Page 3 Auf der linken Seite die Grundplatte (A) mit den Originale Fußrastenanlage auf der rechten Seite Motorrad mit einem geeigneten Hinterradständer Seitenständeraufnahme und Distanzhülsen (C) demontieren (A) abstützen, so dass der Seitenständer entlastet ist. Bei montieren. Dabei die Justierschraube (B) zum der RC die untere Verkleidung demontieren.
- Page 4 Anzugsmomente M8 Schraube: 20 Nm Tightening torque M8 bolts: 20 Nm Linke Fußrastenadapterplatte mit Trägerplatte an der Auf der rechte Seite die Grundplatte (A) mit den Bremszylinder mit den Distanzhülsen (A) an der Grundplatte mit den Schrauben montieren (A) Distanzhülsen (C) montieren. Dabei die Fußrastenanlage montieren.
- Page 5 Anzugsmomente M8 Schraube: 20 Nm Tightening torque M8 bolts: 20 Nm Symbolbild Zur Einstellung der Position des Bremshebels die Rechte Fußrastenadapterplatte mit Trägerplatte an Kolbenstange des Bremszylinder verdrehen und der Grundplatte mit den Schrauben montieren (A) die Exzenterscheibe auf der Rückseite des Trägerplatte entsprechend der gewünschten Position Bremshebel einstellen (A) und anschließend mit einstellen und festschrauben (B)
