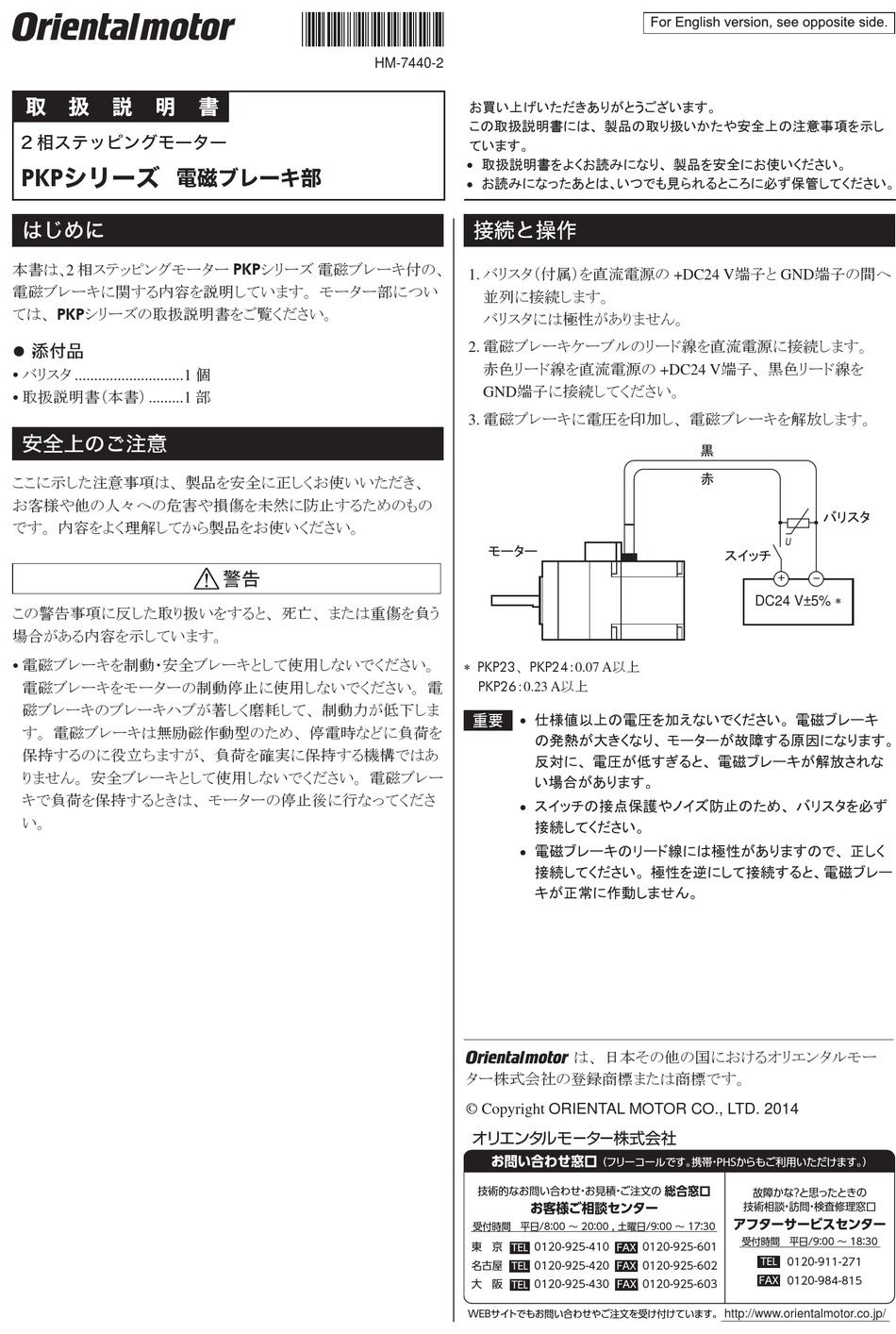

Oriental motor PKP Series Operating Manual

取 扱 説 明
2 相ステッピングモーター
PKP シリーズ
電磁ブレーキ部
はじめに
本書は、2 相ステッピングモーター PKPシリーズ 電磁ブレーキ付の、
電磁ブレーキに関する内容を説明しています。 モーター部につい
ては、 PKPシリーズの取扱説明書をご覧ください。
z 添付品
y バリスタ ............................1 個
y 取扱説明書（本書） .........1 部
安全上のご注意
ここに示した注意事項は、 製品を安全に正しくお使いいただき、
お客様や他の人々への危害や損傷を未然に防止するためのもの
です。 内容をよく理解してから製品をお使いください。
この警告事項に反した取り扱いをすると、 死亡、 または重傷を負う
場合がある内容を示しています。
y 電磁ブレーキを制動・安全ブレーキとして使用しないでください。
電磁ブレーキをモーターの制動停止に使用しないでください。 電
磁ブレーキのブレーキハブが著しく磨耗して、 制動力が低下しま
す。 電磁ブレーキは無励磁作動型のため、 停電時などに負荷を
保持するのに役立ちますが、 負荷を確実に保持する機構ではあ
りません。 安全ブレーキとして使用しないでください。 電磁ブレー
キで負荷を保持するときは、 モーターの停止後に行なってくださ
い。
書
HM-7440-2
お買い上げいただきありがとうございます。
この取扱説明書には、 製品の取り扱いかたや安全上の注意事項を示し
ています。
• 取扱説明書をよくお読みになり、 製品を安全にお使いください。
• お読みになったあとは、いつでも見られるところに必ず保管してください。
接続と操作
1. バリスタ（付属）を直流電源の +DC24 V端子と GND端子の間へ
並列に接続します。
バリスタには極性がありません。
2. 電磁ブレーキケーブルのリード線を直流電源に接続します。
赤色リード線を直流電源の +DC24 V端子、 黒色リード線を
GND端子に接続してください。
3. 電磁ブレーキに電圧を印加し、 電磁ブレーキを解放します。
∗ PKP23、 PKP24：0.07 A以上
PKP26：0.23 A以上
• 仕様値以上の電圧を加えないでください。 電磁ブレーキ
重要
の発熱が大きくなり、 モーターが故障する原因になります。
反対に、 電圧が低すぎると、 電磁ブレーキが解放されな
い場合があります。
• スイッチの接点保護やノイズ防止のため、 バリスタを必ず
接続してください。
• 電磁ブレーキのリード線には極性がありますので、 正しく
接続してください。 極性を逆にして接続すると、電磁ブレー
キが正常に作動しません。
ター株式会社の登録商標または商標です。
© Copyright ORIENTAL MOTOR CO., LTD. 2014
お問い合わせ窓口
技術的なお問い合わせ ・ お見積 ・ ご注文の
お客様ご相談センター
受付時間 平日/8 ： 00 〜 20 ： 00 , 土曜日/9 ： 00 〜 17 ： 30
東 京 0120-925-410
TEL
名古屋 0120-925-420
TEL
大 阪 0120-925-430
TEL
WEBサイ トでもお問い合わせやご注文を受け付けています。
は、 日本その他の国におけるオリエンタルモー
（ フリーコールです。 携帯 ・ PHSからもご利用いただけます。 ）
総合窓口
技術相談 ・ 訪問 ・ 検査修理窓口
アフターサービスセンター
受付時間 平日/9 ： 00 〜 18 ： 30
0120-925-601
FAX
0120-925-602
FAX
0120-925-603
FAX
http://www.orientalmotor.co.jp/
DC24 V±5% ∗
