CZ
Model (XT180H):
Objem míchačky:
Průměr otvoru bubnu:
Průměr kol:
Napětí:
Výkon motoru:
Otáčky motoru:
Hmotnost:

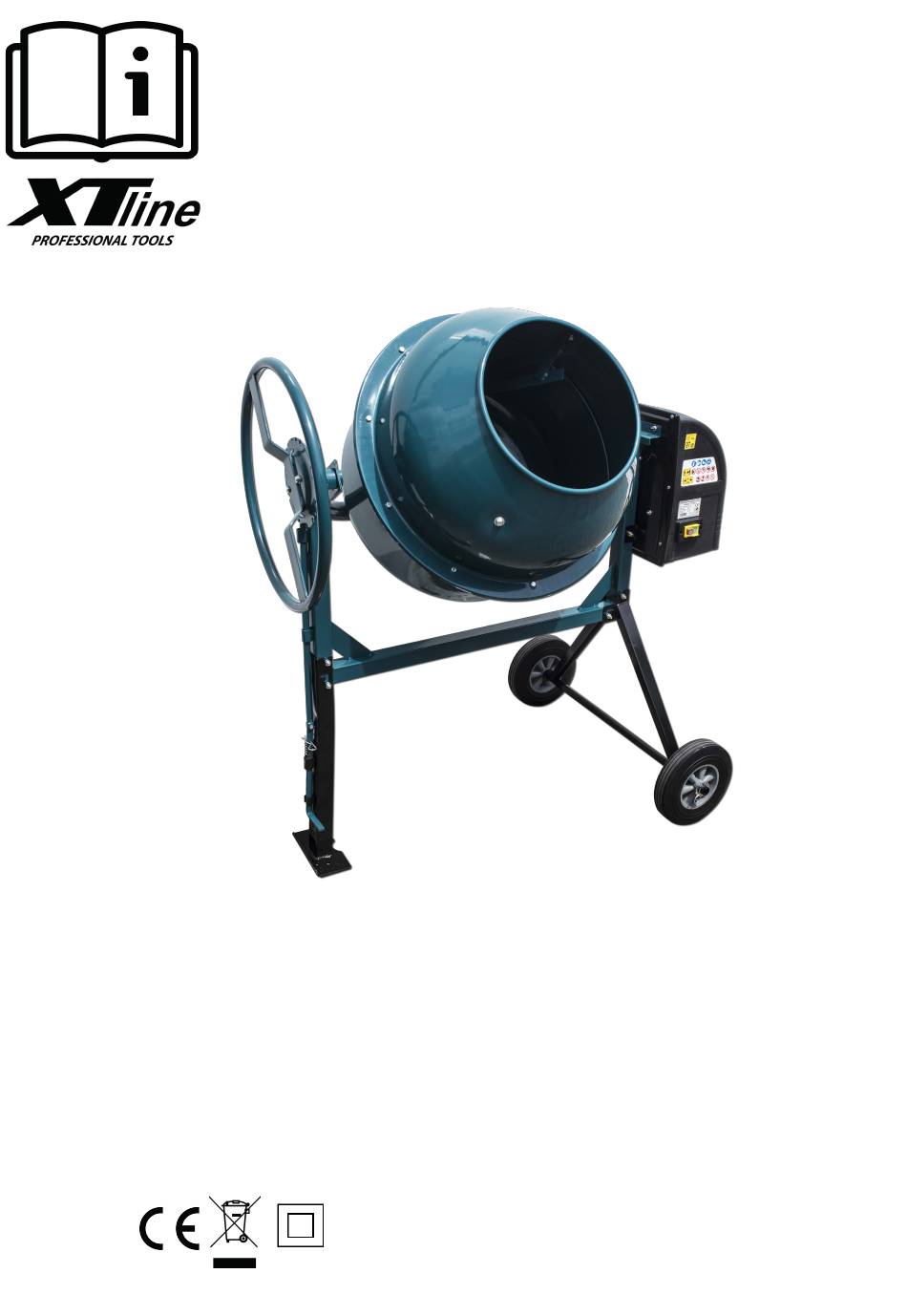

NÁVOD K POUŽITÍ
XT180H
XT200H
MÍCHAČKA STAVEBNÍCH SMĚSÍ
HCM650
180L
70cm
20cm x 4,38cm
230V/50Hz
850W
2800 ot./min.
69,5kg
Model (XT200H):
Objem míchačky:
Průměr otvoru bubnu:
Průměr kol:
Napětí:
Výkon motoru:
Otáčky motoru:
Hmotnost:
HCM700
200L
70cm
20cm x 4,38cm
230V/50Hz
850W
2800 ot./min.
70,5kg
Advertisement
Table of Contents
Related Manuals for XTline XT180H
Summary of Contents for XTline XT180H
- Page 1 NÁVOD K POUŽITÍ XT180H XT200H MÍCHAČKA STAVEBNÍCH SMĚSÍ Model (XT180H): HCM650 Model (XT200H): HCM700 Objem míchačky: 180L Objem míchačky: 200L Průměr otvoru bubnu: Průměr otvoru bubnu: 70cm 70cm Průměr kol: 20cm x 4,38cm Průměr kol: 20cm x 4,38cm Napětí: 230V/50Hz Napětí:...
-
Page 2: Elektrická Bezpečnost
Tento stroj může být nebezpečný, pokud nejsou dodržovány bezpečné a správné provozní postupy. Jako u všech strojů, jsou zde jisté nebezpečí spojené s provozem produktu. Použitím stroje s respektem a opatrností se výrazně sníží možnost zranění. Pokud jsou však běžná bezpečnostní opatření přehlíženy, může dojít ke zranění. Bezpečnostní... - Page 3 POUŽÍVÁNÍ A PÉČE O ELEKTRICKÉ NÁŘADÍ Nepřetěžujte elektrické nářadí. Používejte správné nářadí, které je určené pro prováděnou práci. Správné elektrické nářadí bude lépe a bezpečněji vykonávat práci, pro kterou bylo konstruováno. Nepoužívejte elektrické nářadí, které nelze zapnout a vypnout spínačem. Jakékoliv elektrické...
- Page 4 SERVIS A ODPOVĚDNOST ZA VADY Dne 1.1.2014 vstoupil v platnost zákon c. 89/2012 Sb. Firma Xt line s.r.o. v souladu s tímto zákonem poskytuje na Vámi zakoupený výrobek odpovědnost za vady po dobu 24 měsíců (u právnických osob 12 měsíců). Reklamace budou posouzeny naším reklamačním oddělením (viz níže) a uznané...
- Page 5 Používejte doporučené příslušenství. Použití příslušenství a doplňků, které nejsou doporučené výrobcem může způsobit nebezpečí nebo riziko zranění osob. Snižte riziko náhodného spuštění. Ujistěte se, že vypínač je v pozici "OFF" před připojením napájecího kabelu. V případě výpadku proudu, přepněte vypínač do polohy "OFF". Nikdy nestoupejte na míchačku.
- Page 6 2. Sestavte konzoly stojanu a připojte kolečka pomocí 4. dovnitř bubnu připevněte míchací lopatky přiložených šroubů a podložek: 4. dovnútra bubna pripevnite miešacej lopatky 2. Zostavte konzoly stojana a pripojte kolieska pomocou 4. Zamocuj łopatki mieszające wewnątrz bębna priložených skrutiek a podložiek: 4.
- Page 7 6. připevněte ovládací kolo 7. montáž elektrické skříňky 6. pripevnite ovládacie koleso 7. montáž elektrické skrinky 6. założyć koło sterujące 7. montaż skrzynki elektrycznej 6. attach the control wheel 7. assembly of the electrical box Provoz Umístěte míchačku na pevný, rovný povrch. Připojte napájecí...
- Page 11 ě, 490/2009 Sb., dkona ě. 155/2010 Sb,, dkona ě. 34/2011 Sb., zikona ě.100/2013 Sb. a dkona ě.64/2014 Sb. MÍCHAČKA ZAŘÍZENÍ (VÝROBEK) NÁZEV: TYP: HCM450, HCM500, HCM550, HCM650, HCM700 XT125H, XT140H, XT160H, XT180H, XT200H PROVEDENÍ (JINÁ SPECIFIKACE): EVIDENČNÍ - VÝROBNÍ ČÍSLO: VYROBCE XTline s.r.o.
- Page 12 NÁVOD K POUŽITIE XT180H XT200H MIEŠAČKA STAVEBNÝCH ZMESÍ Model (XT200H): HCM700 Model (XT180H): HCM650 Objętość: 200L Objem miešačky: 180L Średnica otworu bębna: 70cm Priemer otvoru bubna: 70cm Priemer koles: 20cm x 4,38cm Priemer koles: 20cm x 4,38cm Napätie: 230V/50Hz Napätie: 230V/50Hz Výkon motora:...
-
Page 13: Bezpečnosť Osôb
Tento stroj môže byť nebezpečný , ak nie sú dodržiavané bezpečné a správne prevádzkové postupy. Ako u všetkých strojov , sú tu isté nebezpečenstvo spojené s prevádzkou produktu. Použitím stroja s rešpektom a opatrne sa výrazne zníži možnosť zranenia . Pokiaľ sú však bežné bezpečnostné opatrenia prehliadané, môže dôjsť... -
Page 14: Používanie A Starostlivosť O Elektrické Náradie
g) Ak sú k dispozícii prostriedky pre pripojenie zariadení na odsávanie a zber prachu, zaistite, aby takéto zariadenia boli pripojené a správne používané. Použitie týchto zariadení môže obmedziť nebezpečenstvá spôsobené vznikajúcim prachom POUŽÍVANIE A STAROSTLIVOSŤ O ELEKTRICKÉ NÁRADIE Nepreťažujte elektrické náradie. Používajte správne náradie, ktoré je určené pre vykonávanú... - Page 15 PRÍPRAVA PRÁCE A SPUSTENIE Pre VLASTNÉ BEZPEČNOSŤ prečítajte celý návod pred začatím práce so strojom . Zoznámte sa so zariadením a obmedzeniam, rovnako ako s konkrétnym nebezpečenstvom . Udržujte kryty v mieste a vo funkčnom stave . Vždy používajte ochranu zraku , dioptrické okuliare nie sú ochranné okuliare ! Použite aj protiprachovú masku v prípade práce v prašnom prostredí...
- Page 16 NÁVOD USCHOVAJTE . Odkazujte sa na neho často a používajte ich k poučenie ostatných . UPOZORNENIE : Nedodržanie týchto pravidiel môže mať vážne dôsledky . ROZBALENIE Pri rozbalení , skontrolujte , či nechýba nejaká súčasť . Pozrite sa na montážne výkres na poslednej stránke . montáž...
- Page 17 Údržba Po použití umyte ihneď všetky nečistoty z vnútornej i vonkajšej strany stavebnej miešačky. Uistite sa, že napájací kábel je odpojený. Zabráňte vniknutiu vody okolo krytu motora základne. Dotiahnite remeň po prvých 25 hodinách prevádzky. Remeň by sa mal dať stlačiť len asi o 1/4 palca (asi 0,6 cm).
- Page 18 INSTRUKCIA OBSLUGI XT180H XT200H MIESZARKA Model (XT180H): HCM650 Model (XT200H): HCM700 Objętość: 180L Objętość: 200L Średnica otworu bębna: 70cm Średnica otworu bębna: 70cm Średnica koła: 20cm x 4,38cm Średnica koła: 20cm x 4,38cm Napięcie: 230V/50Hz Napięcie: 230V/50Hz Moc silnika: 800W...
-
Page 19: Bezpieczeństwo Elektryczne
Ta maszyna może być niebezpieczna, jeśli nie będą przestrzegane bezpieczne i prawidłowe procedury obsługi. Podobnie jak w przypadku wszystkich maszyn, istnieją pewne zagrożenia związane z obsługą produktu. Korzystanie z maszyny z szacunkiem i ostrożnością znacznie zmniejszy możliwość obrażeń. Jednak obrażenia mogą... -
Page 20: Obsługa I Konserwacja
OBSŁUGA I KONSERWACJA Nie należy przykładać nadmiernej siły do urządzenia. Nie należy korzystać z urządzenia, jeśli przełącznik ON/OFF nie działa prawidłowo. Przed dokonaniem jakichkolwiek regulacji, wymianą akcesoriów lub przechowywaniem urządzenia należy odłączyć wtyczkę od gniazda i/lub akumulator urządzenia. Takie zapobiegawcze środki ostrożności zmniejszają ryzyko przypadkowego uruchomienia urządzenia. - Page 21 17. Zainstaluj każdą łopatkę (6) wewnątrz bębna ostrym końcem do dołu. Użyj śruby M8 × 16 (1), podkładki i nakrętki sześciokątnej (5) i dokręć każdą łopatkę do górnych i dolnych otworów. 18. Zamontować zewnętrzną (39) i wewnętrzną (36) osłonę na ramie (21). 19.
- Page 22 USER MANUAL XT180H XT200H MIXER HCM650 Model (XT200H): HCM700 Model (XT180H): 180L Mixer volume: 200L Mixer volume: 70cm Drum hole diameter: 70cm Drum hole diameter: Wheel diameter: 20cm x 4,38cm Wheel diameter: 20cm x 4,38cm Voltage: 230V/50Hz Voltage: 230V/50Hz Engine power:...
-
Page 23: Electric Safety
This machine can be dangerous if safe and correct operating procedures are not followed. As with all machines, there are certain hazards associated with the operation of the product. Using the machine with respect and caution will significantly reduce the possibility of injury. However, injuries can occur if normal safety precautions are disregarded. - Page 24 When not in use, idle tools should be stored in a place out of reach of visitors and children. Maintain careful manipulation with the tool. Check for deflecting or jamming of turning parts, damaged parts or other conditions which may influence operating with the tool. Keep tools sharp and clean for better and safer performance.
- Page 25 Operation 1. Place the mixer on a firm, level surface. 2. Plug the power cord into an electrical outlet (or a suitable extension cord) and ground. 3. Fill the drum with material. Typical maximum amounts are: about 7l of water 3 shovels of cement, 15 shovels of rock (sand).
